c# solidworks 自动标注折弯7 图可视化，清晰定义，画点改画线

https://wwamf.lanzouu.com/iJywN3r2gc1c

https://www.bilibili.com/video/BV1Kd7Q6BEnK

折弯标注规则（与 benddim 源码一致，2026-06）

画线替代画点，cursor写的算法用点距离一直算不对，清晰了一些定义：邻接非共用外一级

玩异环到10点就满足了，写代码到10点没啥感觉，要不是突然跑通了，真的是浪费时间，cursor写的c#代码又不能热重载

【折弯角约 90°，±10°】

节点内：

- 禁止：本折弯内弧侧二级面参与一级---二级

- 仅：本折弯外圆柱侧一级面 ↔ 另一侧二级/三级台阶面；一级侧优先图邻接「共享外一级」

- 约 90° 一级---二级：优先草图线---线（两面平行棱），面距仅作候选排序；末端小面（约 60 mm² 等）可走 ⊥ 棱线---线

- 约 90° 一级---三级：外圆柱一级 ↔ 本折弯另一侧来源的三级面（三级作二级入库）；须由与当前外一级不同侧的一级面引出

- 三级面内外由路径上二级圆柱/圆弧判定：经内圆柱传出时，不以内侧台阶平面为三级面，改以对侧外一级面为三级面配对

- 三级台阶面距仅设下限（约 0.75×板厚，最小 0.8 mm），无上限；采用 BREP 面距分解 Pick 值，不假定固定台阶深

- 禁止：内圆柱侧一级面参与一级---二级

- 禁止：内弧一级面之间标注

- 禁止：内弧中心 ↔ 二级面

- 已参与节点间（外一级---外一级）标注时：仅「本折弯节点」上的该外一级面不再做本节点内一级---二级/三级（对面折弯占用不阻塞本折弯其它外一级面）

- 节点内草图线---线：skipGlobalMeasureDedup，允许与节点间同数值不同位置各标一次；但与节点间已标面距/面积对重复则跳过

- 边---边 / 线---线：仅用各面上非公共棱；公共棱不参与标注

- 视图中可见边：Select4 绑定工程图边；禁止对可见边中点盲目 SelectByRay

- 视图中不可见棱：限定在所属面上拾取；优先可见边 Select4；边线棱用端点/中点 SelectByRay

- AddDimension2 后：SystemValue 与期望面距、锚点距偏差须 ≤ 容差，否则 EditUndo2 撤销

- 同一次命令相同测量值（0.5 mm 分桶）不重复建尺（混合边内弧点---本折弯二级 / 邻接外一级 除外，registerUniqueMeasure=false）

- 禁止：一级---二级两面不平行时走边---边（90° 改走线---线或面点）

节点间（双侧均约 90° 的图边）：

- 仅：两节点外圆柱来源一级面中「非连接面」且法向平行的边---边

- 面距：BREP 分解后优先大跨距 ⊥ 棱 SelectByRay（如法向 <15 mm 且顶点距 ≥80 mm 时取顶点跨距）；否则台阶带/沿折弯/面内分量 Pick

- 禁止：两节点内弧中心点距标注

- 禁止：含内弧一级的节点间面---面候选优先于外一级非连接配对（双 pass：先外一级，再内弧一级兜底）

【折弯角非 90°】

节点内：

- 内弧侧两一级面之间：标「角度」；各面一条与折弯轴非平行的直棱，棱中点 SelectByRay（不用 Select4）；配对为图邻接大面 + 内法兰小面（如 2823 ↔ 1996）

- 一级---二级：仅内弧草图点---二级面（点---面，斜棱拾取优先）；禁止边---边、禁止二级棱

- 内弧草图点---外三级面：台阶带法向距；与节点间已尝试同距/面积对则跳过

- 禁止：外圆柱一级面---二级、约 90° 一级---三级面路径

- 若本节点与约 90° 折弯图邻接（混合边）：节点内不再做「内弧点---二级面」「内弧点---外三级面」，留给节点间混合边路径

节点间：

- 双侧均非约 90°：图边相连时，两节点内圆弧中心草图双点标距

- 一侧约 90°、一侧非约 90°（混合图边）：不走外圆柱非连接一级面边---边；改走「内弧草图点」两条独立路径，同一图边可各成功一项：

    (1) 本折弯二级（种类：节点间·混合边内弧点---本折弯二级）

        · 非约 90° 侧内弧草图点 → 本折弯真实二级面（点---面，斜棱拾取 preferSlantEdgePick）

        · 候选来源：本折弯 SecondaryFaces，且剔除与约 90° 邻接节点任意一级面共面的面（如 9451 实为邻接 90° 外一级，不得当作 #3 二级）

        · 另从内弧一级面沿 ∥ 折弯轴棱传播补全本地二级（内弧一级引出二级）

        · 末端小面（约 60 mm²）可参与；不假定固定 mm 台阶深

        · 校验：拒绝板厚/弧半径量级；拒绝实测 ≈ 法向面距（斜棱拾取失败）

    (2) 邻接非共用外一级（种类：节点间·混合边内弧点---邻接非共用外一级）

        · 非约 90° 侧内弧草图点 → 约 90° 侧外圆柱一级面，排除图边连接共用面（如 2823 内弧一级）

        · 先斜棱拾取，失败再法向距拾取；与 (1) 独立去重，可同时落尺（如 ~33.5 mm + ~49 mm）

        · 成功后占用约 90° 侧该外一级面（仅阻塞本节点内跨折弯一级---二级）

- 禁止：约 90° 与非约 90° 之间外圆柱非连接一级面边---边（该策略仅用于双侧约 90°）

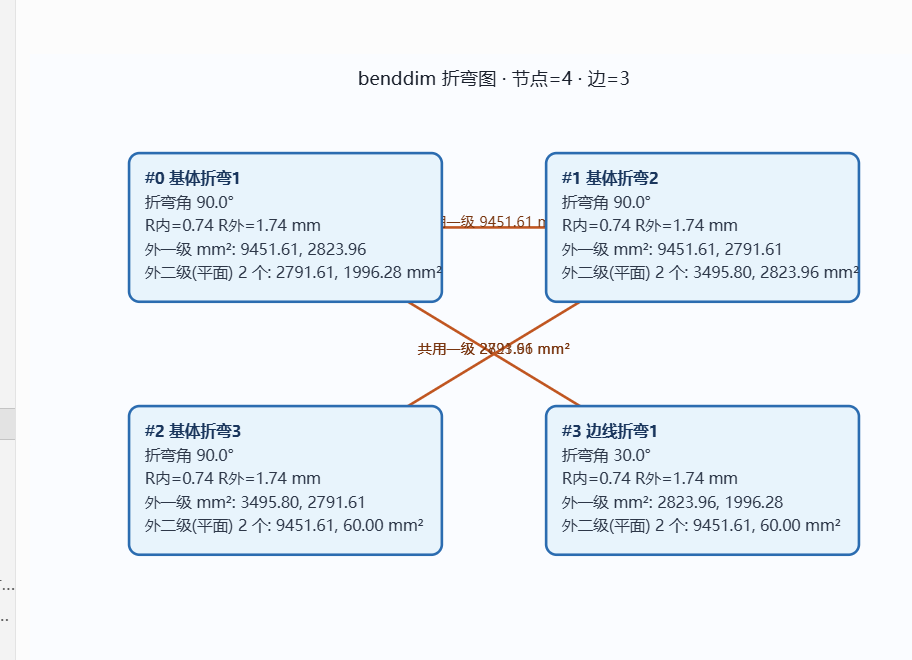

【面层级（构建折弯图）】

• 圆柱面：与折弯轴平行的直线棱 → 邻面为一级面（内外圆柱均扫；90° 标注仅用外圆柱来源一级面）

• 一级面：外圆柱侧一级面用于引出二级面（∥ 轴棱 → 邻面；内圆弧一级不引二级；须平面）

• 邻面为圆柱/圆弧面时：沿 ∥ 折弯轴棱继续传递到下一平面，将该平面当作二级面（三级作二级）；记录路径上二级圆弧面；二级面列表按平面去重

• 若传播路径经内圆柱：三级面改用以配对的外一级面代替内侧台阶平面；须与当前外一级面平行

• 约 90° 一级---三级：外圆柱一级 ↔ 本折弯另一侧来源的三级面；图边共用外一级面同样参与且优先，不受节点间占用阻塞

• 圆柱轴垂直于工程图视图时，∥ 轴棱在图纸上常表现为轮廓边线

【命令执行顺序】

1. 构建折弯图（节点 + 图边 ConnectedFirstFace）

2. ProcessGraphEdges：先节点间（约 90° 外一级---外一级；混合边走内弧点双路径）

3. 逐节点 ProcessBendNode（约 90° 一级---二级/三级；非 90° 角度 + 内弧点路径）

4. ProcessGraphEdgesInnerArcMidpointDimensions（双侧非 90° 内弧中点，约 90° 图边跳过）

5. 输出 benddim_reason_stats.log 原因统计

【公共】

• 工程图引用零件：直接读 ReferencedDocument；引用装配体：从视图可见组件中取含边线折弯最多的零件

• 圆柱轴须垂直于工程图视图平面，否则该折弯/图边跳过

• 标注在视图引用配置下取 BREP（与展开图一致）

• 不可见棱：所属面法向偏移后 SelectByRay，或可见时 Select4；可见棱仅 Select4

• 两面配对标注：候选棱排除两面的公共直线棱，只用轮廓侧非交界棱

• 节点间外一级占用按折弯节点记账；仅阻塞该节点上同一外一级参与本节点内跨折弯一级---二级
