SGM3209(圣邦微 高压负压电荷泵)(与TP7660可只修改4脚,7脚即可替换)

一、电气参数(典型值)

  1. 电源电压

输入 Vin:3V~18V → 输出 Vout:-3V~-18VSGMICRO

最大持续输出电流:100mA(同规格远大于 ICL7660)

  1. 频率与功耗

开关频率:120kHz~1.25MHz(RSET 电阻外接编程)

静态工作电流 IQ:1.4mA(典型)

关断电流(EN 拉低):<1μA

EN 引脚内置600kΩ 下拉电阻(悬空默认芯片关断)SGMICRO

  1. 输出特性

输出阻抗:15Ω@Iout=20mA(Typ)

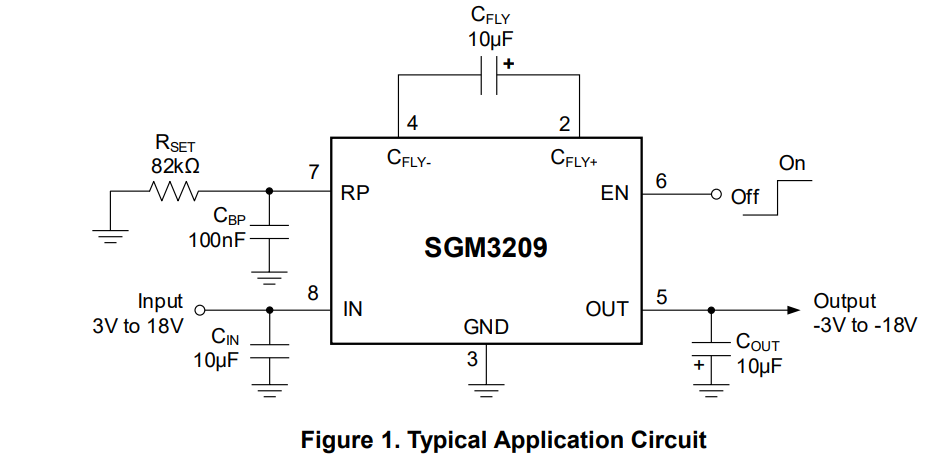

无需外接肖特基二极管,仅需 4 颗贴片电容(2 飞跨 + 输入 + 输出)

  1. 温度与封装

工作温度:-40℃~+85℃

两种封装:

SGM3209YS8G:SOIC-8(SOP8)

SGM3209YTDE8G:TDFN2×2-8(小体积)SGMICRO

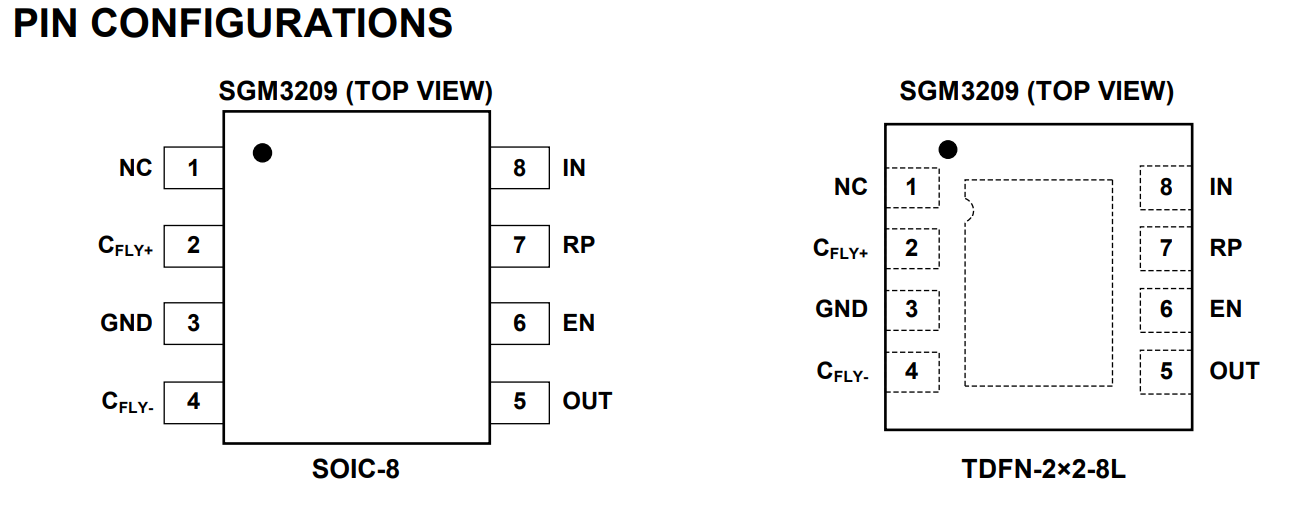

二、引脚定义(8Pin)

EN:使能,高电平开启、低电平关断(内置 600k 下拉)

VIN:电源输入

RSET:频率设定电阻(对地接电阻调频率)

GND:地

CAP+:飞跨电容正极

CAP-:飞跨电容负极

OUT:负压输出(-Vin)

NC:空脚

EN (6)引脚 使用关键注意事项(内置 600kΩ 下拉到 GND、高电平开启、低电平关断)

耐压极限:EN 最大耐压 6V,极限 - 0.3V~+6V,严禁直接接>6V 电压(如 12V/15V/18V 输入 Vin需要要分压电阻),直连高压直接烧毁芯片

逻辑电平

关断:≤0.6V(低电平)

开启: ≥1.4V(高电平)

0.6V~1.4V 为阈值盲区,容易启停抖动,不能长期停留在该区间

内部固定 600kΩ 下拉电阻到 GND:引脚悬空 = 默认低电平,芯片关断

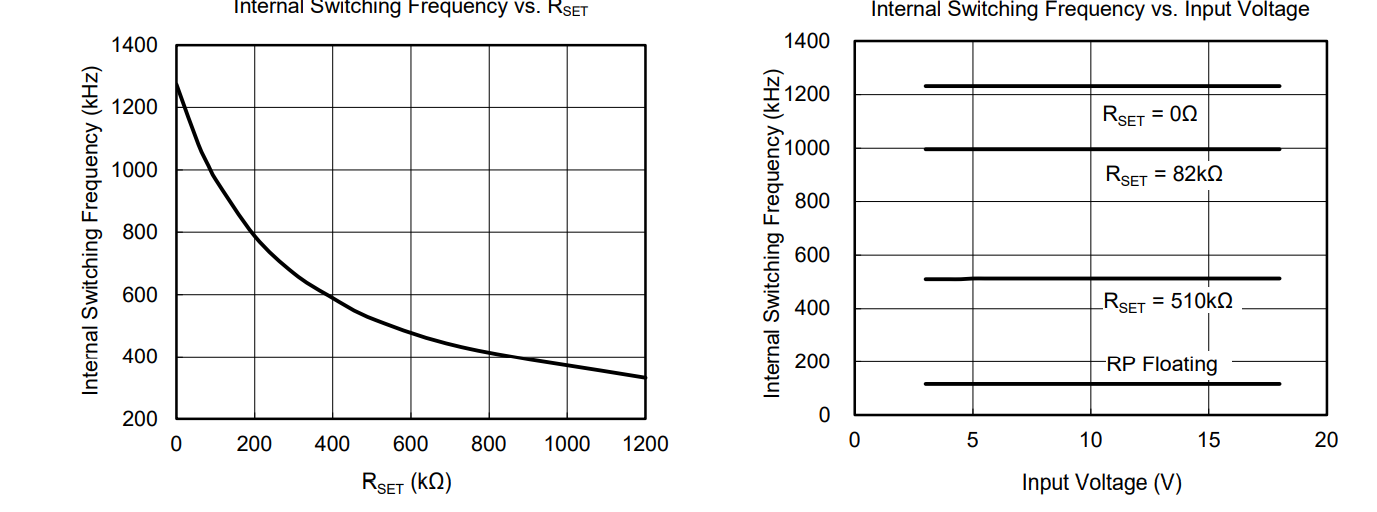

**RP(7)引脚,**官方给出的电阻与频率的关系如下图:

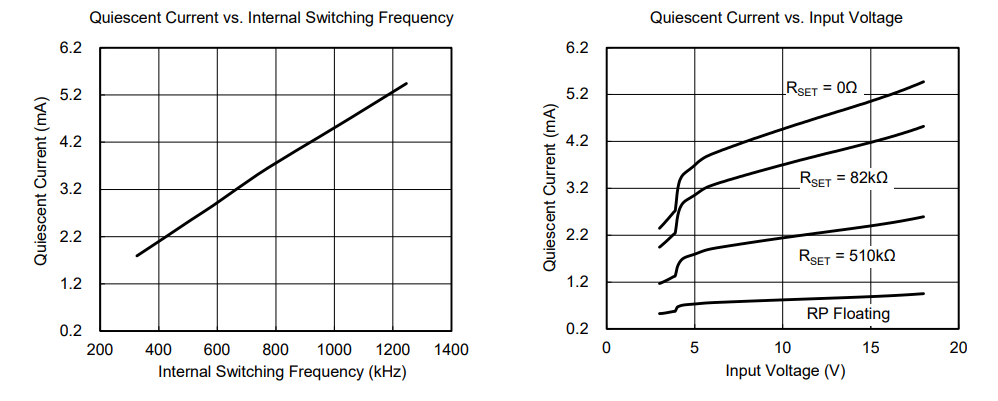

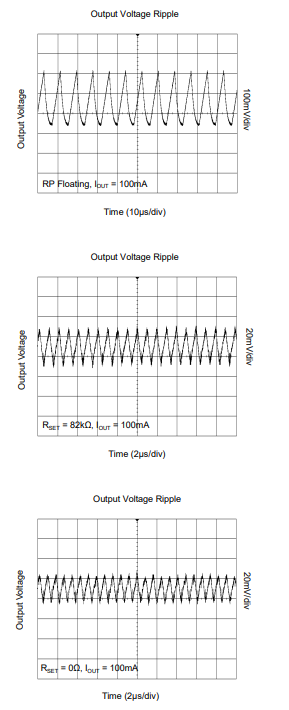

频率高电压波动小,但是功耗大可通过下面图理解:
