1 PCB设计
绘制原理图，使用PCB进行布局布线，然后进行敷铜，最后进行规则检查，然后就能生成最后的文件，将最后的文件交给PCB制作厂家进行制作。
2 PCB生产工艺

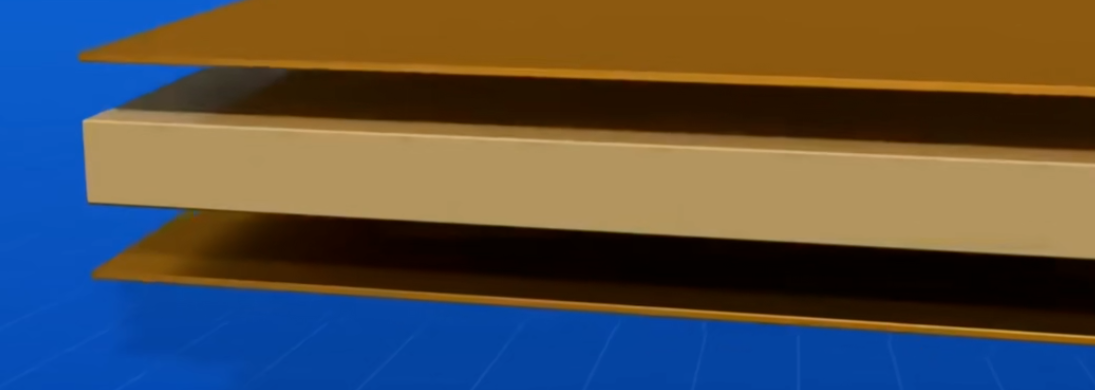

玻璃纤维环氧树脂：

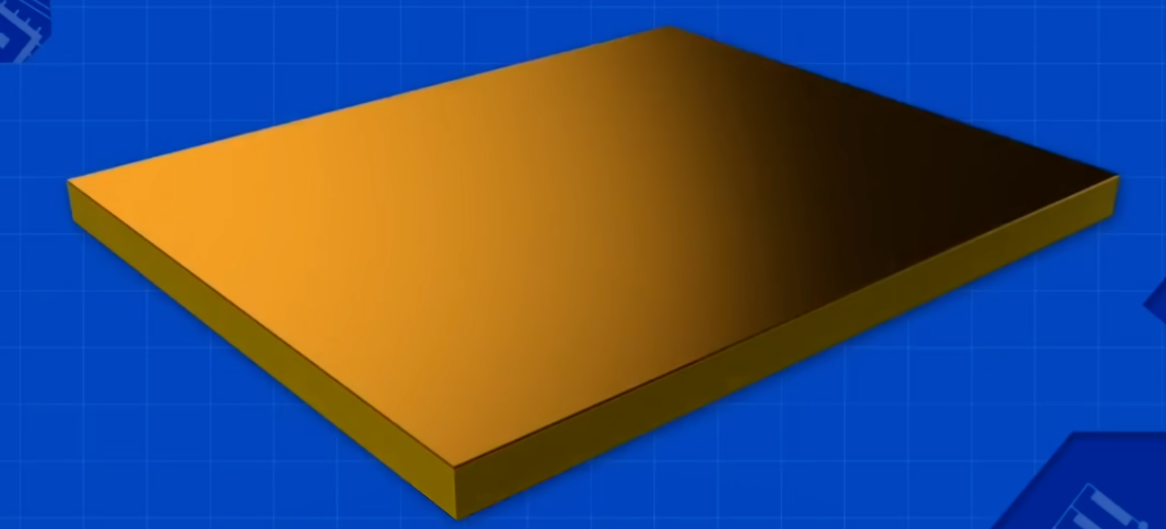

上下都有铜板：

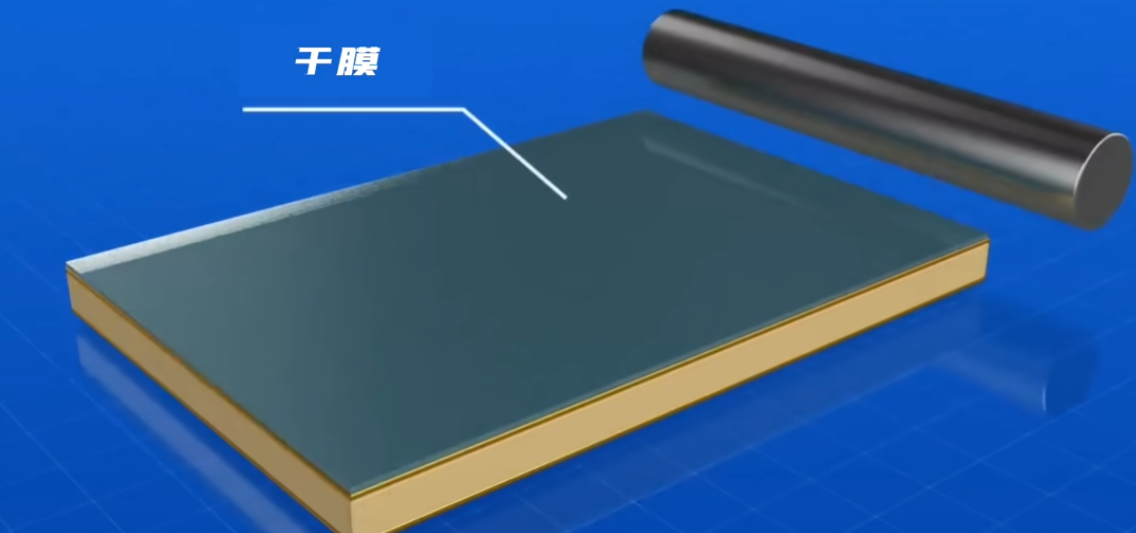

干膜：

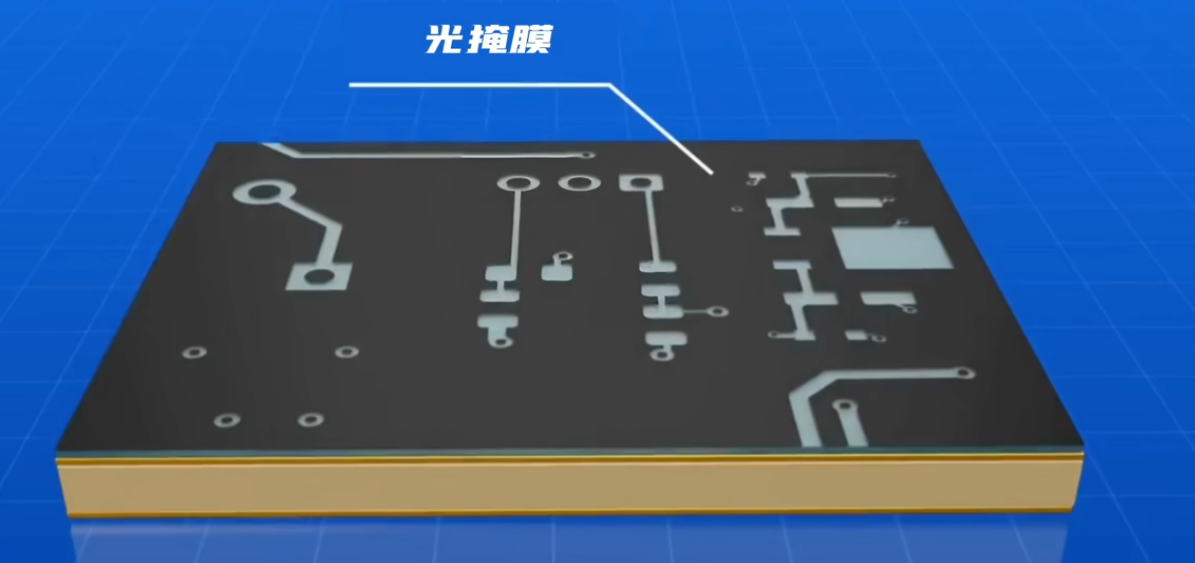

光掩膜：
紫外光照射：在紫外线的照射下，光掩膜白色的部分与铜发生聚合反应固化。
显影：去掉不透明的干膜。
蚀刻：去掉暴露的铜。

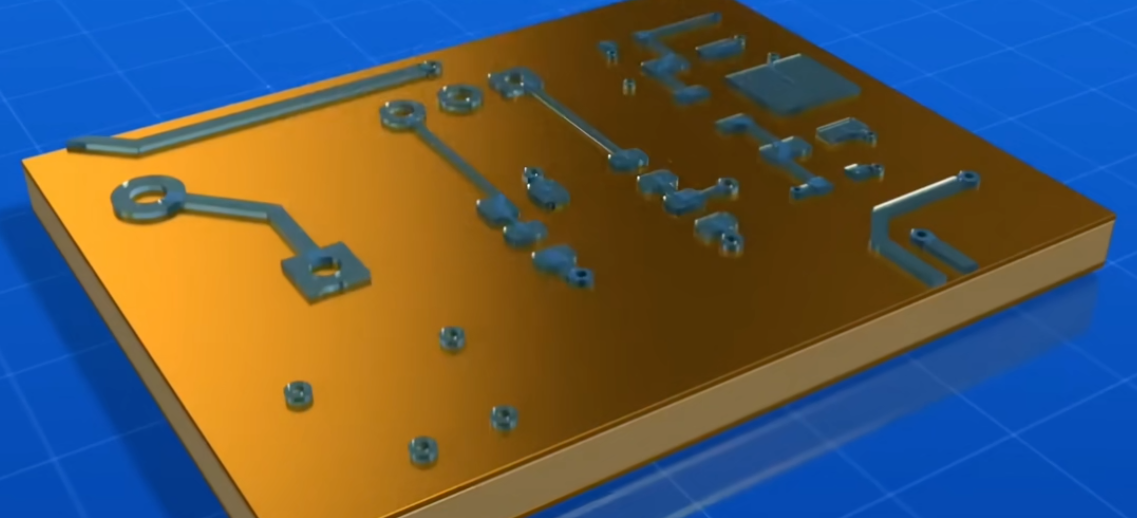

最后将覆盖在铜线路的干膜去掉，得到对应线路的铜：
这样单层电路的线路制作完成，多层进行结合，通过埋孔进行多层电路板的连接，通孔进行电路元器件的连接。
阻焊：刷上绿油，防止铜被氧化。

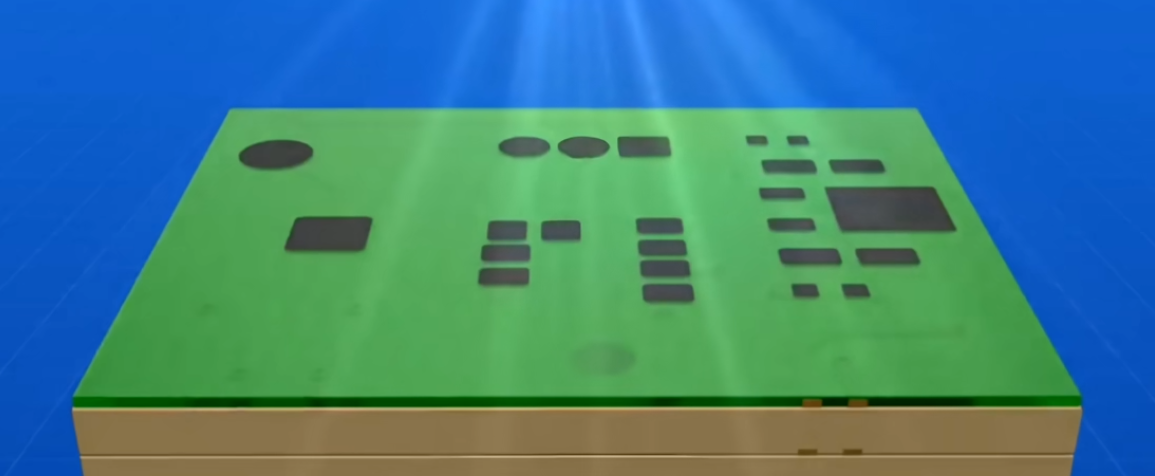

光阻膜：
显影：去掉安装元器件的上面的绿油

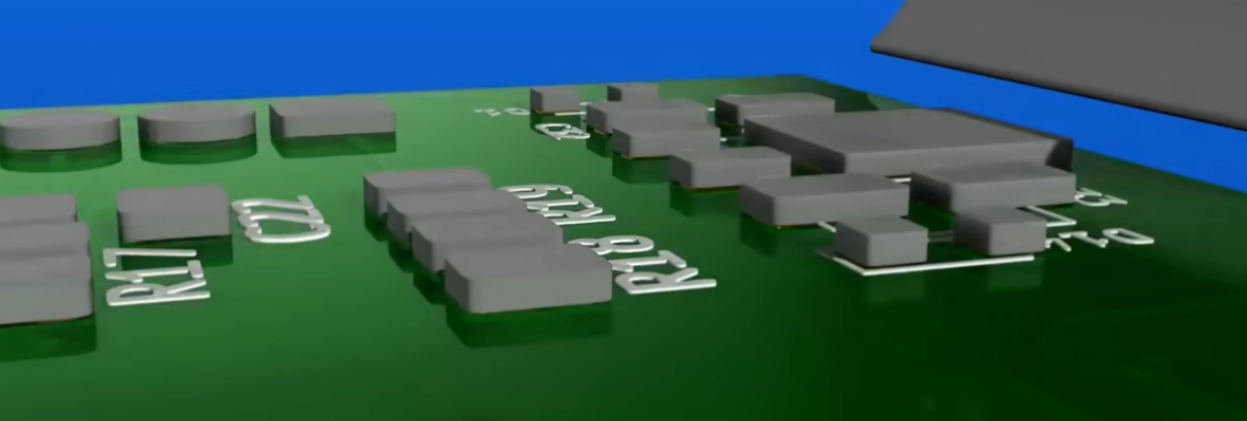

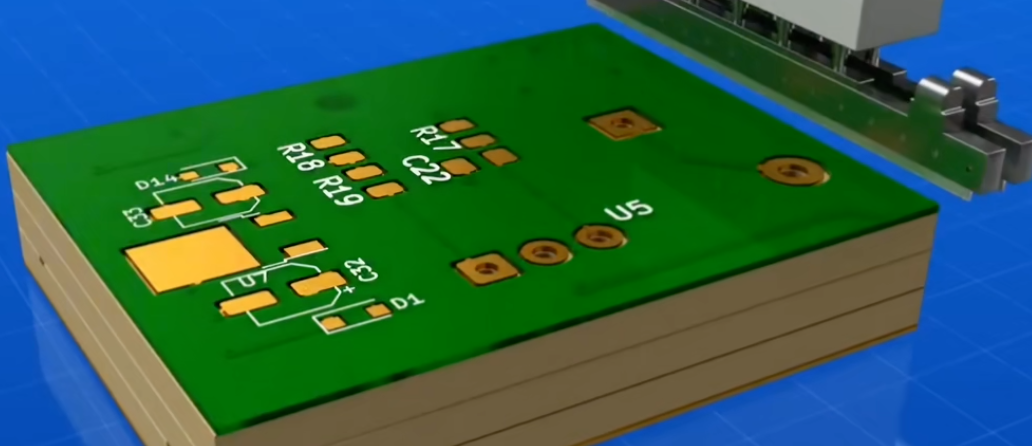

丝印：
焊锡膏：

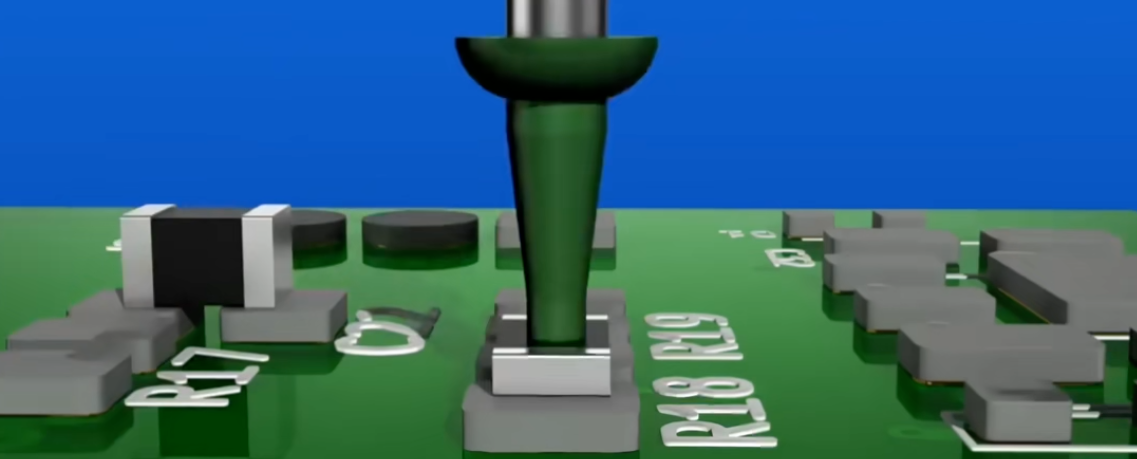

贴片：
送入烤箱进行烘干。
