MapLibre GL JS第36课：一个Source配置多个图层样式

📌 学习目标

掌握一个Source配置多个图层样式
理解相关API的使用
能够独立完成类似功能开发

🎯 核心概念

一个Source配置多个图层样式

💻 完整代码

代码示例

js 复制代码

const map = new maplibregl.Map({
    container: 'map',
    style: 'https://tiles.openfreemap.org/styles/bright',
    center: [-88.13734351262877, 35.137451890638886],
    zoom: 4
});

map.on('load', () => {
    const layers = map.getStyle().layers;
    // 查找地图样式中第一个符号图层的索引
    let firstSymbolId;
    for (let i = 0; i < layers.length; i++) {
        if (layers[i].type === 'symbol') {
            firstSymbolId = layers[i].id;
            break;
        }
    }
    map.addSource('urban-areas', {
        'type': 'geojson',
        'data':
            'https://d2ad6b4ur7yvpq.cloudfront.net/naturalearth-3.3.0/ne_50m_urban_areas.geojson'
    });
    map.addLayer(
        {
            'id': 'urban-areas-fill',
            'type': 'fill',
            'source': 'urban-areas',
            'layout': {},
            'paint': {
                'fill-color': '#f08',
                'fill-opacity': 0.4
            }
            // 这是此示例的重要部分：addLayer方法接受2个参数：
            // 一个是图层对象，另一个是表示另一个图层名称的字符串。
            // 如果另一个图层已存在于样式表中，
            // 新图层将紧挨该图层放置在堆栈中，
            // 从而可以将"覆盖物"放置在图层堆栈中的任何位置。
            // 将图层插入到第一个符号图层下方。
        },
        firstSymbolId
    );
});

代码示例

html 复制代码

<!DOCTYPE html>
<html lang="en">
<head>
    <title>Add a new layer below labels</title>
    <meta property="og:description" content="使用 addLayer 的第二个参数在标签下方添加图层。" />
    <meta property="og:created" content="2025-06-25" />
    <meta charset='utf-8'>
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <link rel='stylesheet' href='https://unpkg.com/maplibre-gl@5.24.0/dist/maplibre-gl.css' />
    <script src='https://unpkg.com/maplibre-gl@5.24.0/dist/maplibre-gl.js'></script>
    <style>
        body { margin: 0; padding: 0; }
        html, body, #map { height: 100%; }
    </style>
</head>
<body>
<div id="map"></div>
<script>
    const map = new maplibregl.Map({
        container: 'map',
        style: 'https://tiles.openfreemap.org/styles/bright',
        center: [-88.13734351262877, 35.137451890638886],
        zoom: 4
    });

    map.on('load', () => {
        const layers = map.getStyle().layers;
        // 查找地图样式中第一个符号图层的索引
        let firstSymbolId;
        for (let i = 0; i < layers.length; i++) {
            if (layers[i].type === 'symbol') {
                firstSymbolId = layers[i].id;
                break;
            }
        }
        map.addSource('urban-areas', {
            'type': 'geojson',
            'data':
                'https://d2ad6b4ur7yvpq.cloudfront.net/naturalearth-3.3.0/ne_50m_urban_areas.geojson'
        });
        map.addLayer(
            {
                'id': 'urban-areas-fill',
                'type': 'fill',
                'source': 'urban-areas',
                'layout': {},
                'paint': {
                    'fill-color': '#f08',
                    'fill-opacity': 0.4
                }
                // 这是本示例的重要部分：addLayer方法接受2个参数：
                // 图层对象，和表示另一个图层名称的字符串。
                // 如果另一个图层已存在于样式表中，新图层将被定位
                // 在该图层之前，使得可以将"叠加层"放置在图层堆栈的任何位置。
                // 在第一个符号图层下方插入该图层。
            },
            firstSymbolId
        );
    });
</script>
</body>
</html>

🔍 代码解析

初始化地图

使用 new maplibregl.Map() 创建地图实例，配置基本参数。本示例的核心特色是展示如何在标签图层下方添加新图层。

关键配置项

container: 地图容器的 DOM 元素 ID
style : 使用 MapLibre 官方样式 https://tiles.openfreemap.org/styles/bright
center : 地图初始中心点 [-88.13734351262877, 35.137451890638886]（美国田纳西州附近）
zoom: 初始缩放级别为 4，显示区域级别视图

图层堆栈定位逻辑

javascript 复制代码

map.on('load', () => {
    const layers = map.getStyle().layers;
    // 查找地图样式中第一个符号图层的索引
    let firstSymbolId;
    for (let i = 0; i < layers.length; i++) {
        if (layers[i].type === 'symbol') {
            firstSymbolId = layers[i].id;
            break;
        }
    }
    // ... 添加数据源和图层
});

添加图层到指定位置

javascript 复制代码

map.addLayer(
    {
        'id': 'urban-areas-fill',
        'type': 'fill',
        'source': 'urban-areas',
        'layout': {},
        'paint': {
            'fill-color': '#f08',
            'fill-opacity': 0.4
        }
    },
    firstSymbolId  // 在第一个符号图层下方插入
);

⚙️ 参数说明

参数	类型	必填	默认值	说明
container	string	是	-	地图容器元素的 ID
style	string/object	是	-	地图样式 URL 或内联样式对象
center	$number, number$	否	`[0, 0]`	初始中心点坐标，格式为 `[经度, 纬度]`
zoom	number	否	`0`	初始缩放级别，范围 0-22

addLayer 方法参数

参数	类型	必填	说明
layer	object	是	图层配置对象
beforeId	string	否	目标图层 ID，新图层将插入到该图层之前

图层配置对象

属性	类型	必填	说明
id	string	是	图层唯一标识
type	string	是	图层类型（`fill`、`line`、`symbol` 等）
source	string	是	数据源名称
layout	object	否	布局属性
paint	object	否	绘制属性

🎨 效果说明

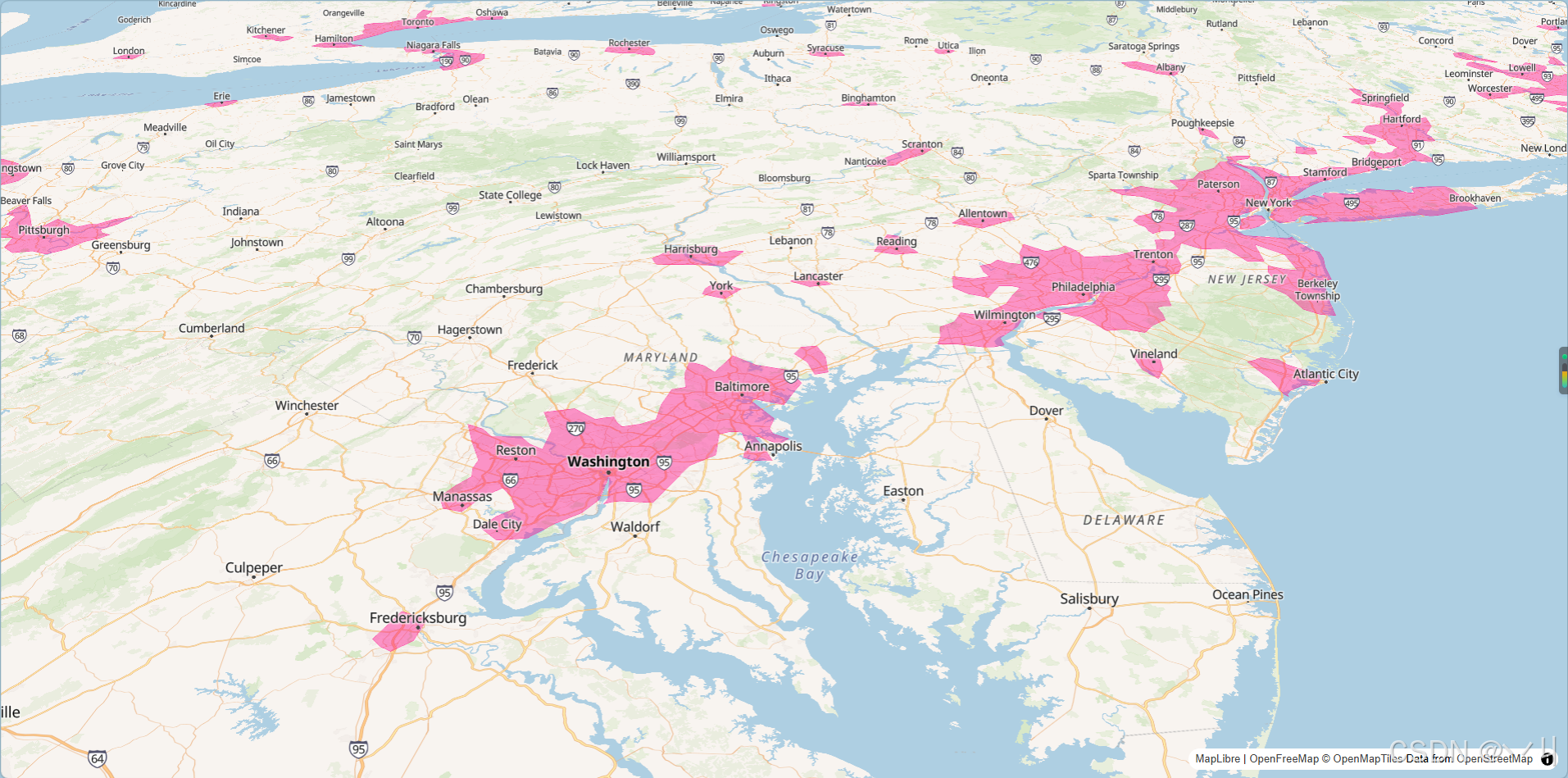

运行代码后，页面显示一个交互式地图，城市区域（urban areas）以半透明粉红色填充显示。关键特点：

图层顺序: 城市区域图层被添加在标签图层下方，确保标签始终可见
视觉效果 : 粉红色半透明填充（fill-color: #f08，fill-opacity: 0.4）
交互功能: 支持鼠标拖拽、滚轮缩放、右键旋转等标准交互

地图默认显示美国区域，缩放级别为 4，可以看到各大城市区域被高亮显示。

💡 常见问题

Q1: 为什么要在标签下方添加图层？

A: 因为地图图层是按堆栈顺序渲染的，上层图层会覆盖下层图层。将填充图层放在标签下方可以确保地名、道路名称等标签始终可见。

Q2: 如何找到特定类型的图层？

A: 使用 map.getStyle().layers 获取所有图层，然后遍历查找特定类型（如 symbol、fill、line）或特定 ID 的图层。

Q3: 如果找不到目标图层会怎样？

A: 如果 beforeId 参数指定的图层不存在，addLayer 会将图层添加到图层堆栈的顶部。可以添加错误处理来避免这种情况。

Q4: 如何查看当前地图的图层堆栈？

A: 在浏览器控制台中执行 map.getStyle().layers.map(l => l.id) 可以查看所有图层的 ID 和顺序。

📝 练习任务

基础练习：修改填充颜色和透明度，观察效果变化
进阶挑战：尝试将图层添加到道路图层下方，而不是标签图层下方
拓展思考：如何动态调整图层的堆栈顺序？

🌟 最佳实践

图层顺序管理: 明确图层的渲染顺序，确保重要信息（如标签）始终可见
错误处理 : 在使用 addLayer 前检查目标图层是否存在
性能优化: 避免在地图加载完成前频繁操作图层
图层命名: 使用清晰的图层 ID 命名规范
数据源分离: 将数据源和图层配置分离，便于维护
事件监听 : 在 load 事件回调中操作图层，确保样式已加载

🔗 延伸阅读

Map API文档
MapLibre GL JS 官方文档
$下一课预告$ ：将继续学习地图图层的基础知识

本文是MapLibre GL JS实践课程系列的一部分，欢迎关注收藏
