随着移动设备结构日益轻薄且内部堆叠密度增高，它的振动提醒功能，不仅涉及触觉体验，更直接影响整机结构的疲劳寿命与异响控制。传统的接触式传感器会引入附加质量并仅能获取单点数据，已难以完成这种背景下手机的振动测量与分析。本文分享基于3D-DIC（三维数字图像相关法）技术的VIC-3D非接触全场应力/应变测量系统，应用于手机振动ODS分析的典型案例。
**· 试验目的：**通过手机振动提醒功能激发手机时，对其工作变形及刚体振动进行测量与分析。
**· 试验设置：**VIC-3D HS System非接触全场动态高速应变测量系统结合VIC-3D High-Speed FFT 高速振动分析模块（该模块通过相位分离法在频域内分析记录的变形数据）。
VIC-3D 振动分析（FFT）具有如下功能，使之在进行复杂情况下的振动测量时具有独特优势：
► 最高支持 50 kHz 的振动波形测量
► 测量范围为 0.8 mm 至 100 m
► 非接触式全场振动测量
► 扭转、面内及面外振动
► 图形化操作且易于控制的工作区
► 轻松分析复杂几何形状及激励
► 可定义窗函数
► 可进行频响函数分析

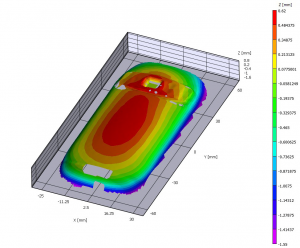

针对每对立体图像，将振动提醒期间测得的变形、位移与参考状态进行对比分析。本次记录时长约为5.5秒，帧率为1000 FPS，对应约5500次单帧测量。

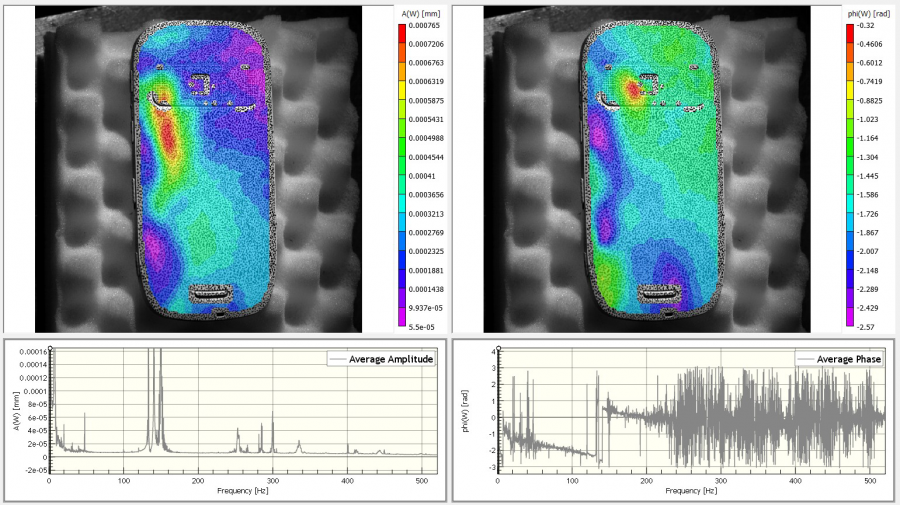

试验结果：

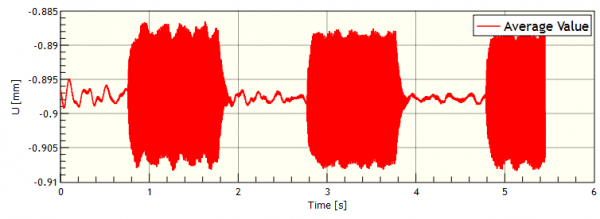

下图显示了平均振动振幅U：
VIC-3D的应用远不止于此，随着智能手机高度集成化与轻薄化，整机结构呈现出"刚柔耦合、多尺度异质"的显著特征，传统的接触式传感器已难以精准捕捉此类复杂结构在机械载荷、热载荷及动态激励下的真实力学响应。3D-DIC（三维数字图像相关法）技术作为一种非接触、全视场、高精度的光学测量手段，恰好填补了这一技术空白。
与传统的激光振动计测量相比，它具有诸多优势，其中包括：
► 无需扫描（无激光）------节省时间
► 无需频率扫描
► 设置简单，采集快速（< 1 秒）
► 单次测试即可识别多个振源及频率
► 无需精确激励频率，从而省去了昂贵的激励设备
► 可测量瞬态事件中的振动，例如车门猛关、发动机启动等
► 成本低于3D激光系统
► 动态范围大
► 同步计算应变数据
► 显著节省时间
► 噪声控制可到纳米级
► 振幅识别精度可到几十纳米级
在手机领域的应用可体现在如下方面：
· 手机研发：应用背景可贯穿材料表征、工艺优化、失效分析三大环节；
· 材料测试：可高精度测定柔性薄膜、超薄玻璃的大变形本构参数与断裂韧性；
· 模组装配：可用于量化层压工艺、点胶固化过程中的残余应力释放 及翘曲演变；
· 整机可靠性：能够用来分析跌落冲击瞬态波传播 、挤压工况下屏下传感器干涉 以及热-力耦合导致的分层剥离。
如果想了解更多相关测试，可直接与我们联系。
为什么选择VIC-3D？
在技术积淀与行业地位方面，VIC-3D来自于全球DIC理论与技术的原创者与领导者------Correlated Solutions公司，该公司已有27年历史，汇聚了Sutton、Schrier、McNiell等权威专家的智慧，奠定了数字图像相关领域的行业标杆地位，同时造就了VIC-3D系列科研级DIC测量解决方案卓越且领先于行业的高精度、高稳健性、环境适用性、功能扩展性和极高的计算效率。
从软件功能优势来看，VIC-3D提供高精度、高速的2D/3D相关算法，集成VIC-Snap高速采集、FFT频域分析、多相机DIC阵列及VRO、混合标定、畸变校正等高级标定技术，同时支持Python/MATLAB脚本自动化与批处理，满足复杂科研与工程需求。
从硬件系统优势来看，VIC-3D拥有Blue-Falcon、Blue-Hawk等系列化系统，配合高精度标定靶、VIC-Probe、云台及荧光集成等组件，覆盖从小视场到大视场的多样化应用场景。
从客户服务与支持来看，VIC-3D注重灵活定制与快速响应，提供详尽的技术文档、丰富的应用案例和教程视频，确保用户能够充分发挥系统潜力，成为值得信赖的长期合作伙伴。
想了解更多VIC-3D的应用？欢迎联系我们获取更多技术资料或预约演示！
