摘要
在航空航天、核电、轨道交通与海洋工程等领域，结构件一旦出现裂纹，其剩余寿命与承载能力必须依靠断裂力学参数来量化评估。应力强度因子 K、J 积分、裂纹尖端张开位移 CTOD、裂纹长度 a 以及疲劳裂纹扩展速率 da/dN，是损伤容限设计、结构完整性评定和寿命预测的核心输入。如何在一次试验中同时获取这些参数，并保证与理论公式、有限元仿真结果具有可比性，是工程测试长期关注的焦点。传统方法依赖应变片或解析公式，只能提供局部信息；而数字图像相关法（DIC）的全场测量能力，让裂纹尖端附近的完整位移 / 应变场触手可及。本文介绍一套以 VIC-3D 全场 DIC 为数据基础、以 ACQTEC-FMA 为参数解析体系的断裂力学测试解决方案。ACQTEC-FMA 软件正是连接 DIC 全场数据与断裂力学参数之间的桥梁：它同时支持 VIC-3D 实测场数据与有限元仿真 CSV 场数据，从同一套反演引擎输出裂纹长度 a、K_I、K_II、T 应力、J 积分、CTOD 等关键断裂参量，实现 "从试验到仿真" 的一体化测算，并对其参数应用价值与验证结果进行系统梳理。
关键词
ACQTEC‑FMA，VIC‑3D，仿真 CSV 场数据，断裂力学，K_I，J 积分，全场数据反演
一、断裂参量获取的传统困局：局部测量难覆盖裂尖全场
在疲劳裂纹扩展、断裂韧性测试与含缺陷结构评定中，工程人员最关心的参量包括：裂纹长度 a、累积扩展量 Δa、循环疲劳周次 N、扩展速率 da/dN、应力强度因子 K、J 积分、CTOD/COD 等。这些参量既是材料断裂性能评价的基础，也是寿命预测模型直接依赖的输入。不同参数服务于不同材料 regime 与应用场景：
- **应力强度因子 K：**线弹性断裂力学（LEFM）的核心参量，描述裂纹尖端弹性奇异场的强度。K_I 用于 I 型（张开型）裂纹，单位通常采用 MPa・m^(1/2)。当构件处于小范围屈服条件时，K 主导裂纹启裂与扩展行为。
- **J 积分：**弹塑性断裂力学（EPFM）中的能量释放率型参数，具有与积分路径无关的守恒特性。J 适用于中低强度钢、聚合物等出现显著塑性变形的材料，单位为 N/mm 或 kJ/m²。
- **CTOD（裂纹尖端张开位移）：**直接反映裂纹尖端钝化与局部塑性变形程度，常用于焊接接头、压力容器等韧性材料的断裂韧性评定。
- **裂纹长度 a：**疲劳裂纹扩展试验的基础观测量，配合循环次数 N 可得到裂纹扩展速率 da/dN，是 Paris 公式等疲劳寿命模型的直接输入。
传统上，这些参数往往通过引伸计、COD 规、电位法、柔度法或经验公式分别获取，CTOD 由夹式引伸计在裂纹嘴处测量并换算，裂纹长度通过显微镜、电位法或柔度法获得，K 与 J 再由 ASTM E399、E1820、E647 等标准公式计算。这些方法虽经多年验证、具有可重复性，但存在天然局限：
- **局部测量：**应变片、引伸计、电位法只能给出离散点或整体响应，靠近裂纹尖端时布置困难，无法直接给出裂纹尖端附近的全场位移与应变分布；
- **多设备协同复杂：**裂纹长度测量、载荷记录、位移场测量往往依赖多套设备，同步与标定繁琐，试验流程分散、信息维度有限；
- **塑性区信息缺失：**解析公式难以处理真实几何、复杂载荷与材料非线性；对于高韧性材料，裂纹尖端塑性区尺寸较大，基于线弹性的 K 解偏差显著，而传统手段难以量化塑性区演化；
- **与仿真对标困难：**有限元结果给出的是全场节点解，传统点式测量难以与之在同一空间尺度上对比。
DIC 全场测量技术改变了这一局面 ------ 它可以非接触地捕捉裂纹尖端附近完整的位移与应变分布，但从原始场数据到可用断裂参量，仍需要一套专业化的反演工具。因此，工程界需要一种能够一次性输出裂纹长度、CTOD、K、J 乃至 da/dN，且可与理论公式和仿真结果直接对比的测试手段。

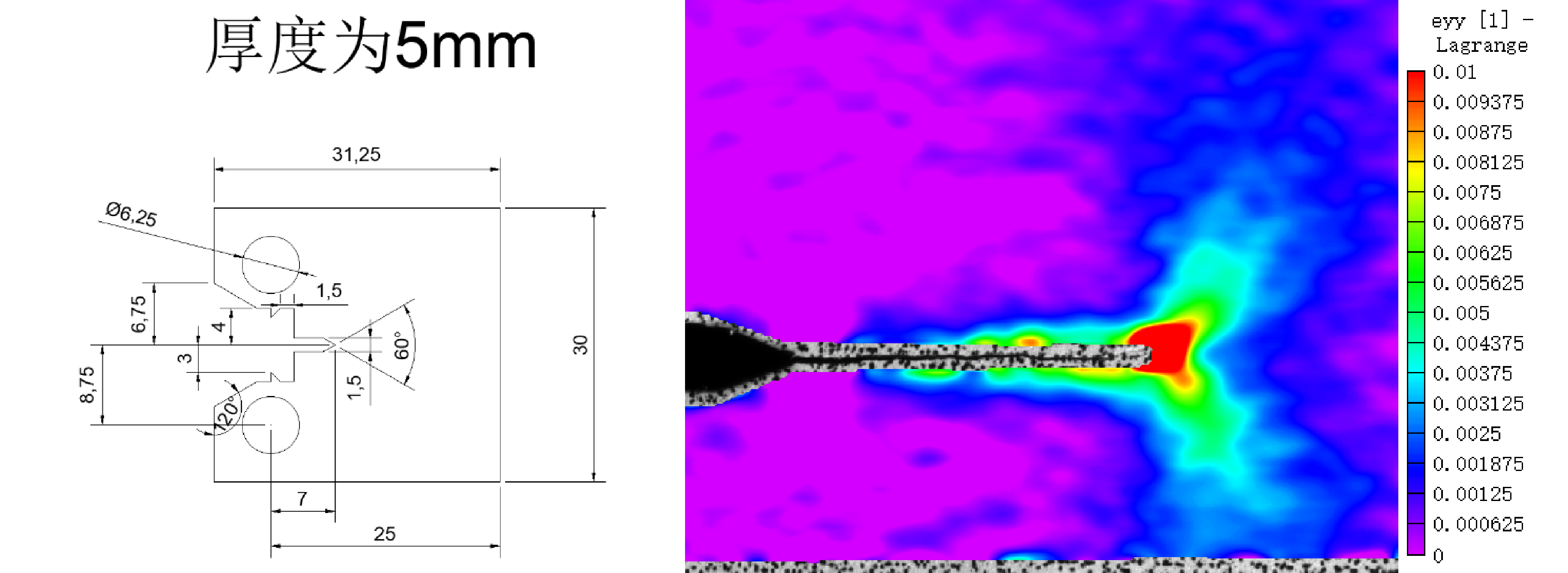

CT试样疲劳裂纹扩展DIC测试------裂纹尖端高应变区被全场eyy场完整捕捉
二、ACQTEC‑FMA 的解法：一条链路、两种数据源、多类参量
ACQTEC‑FMA（Fracture Mechanics Analysis）软件的定位是：在 DIC 全场数据与断裂力学参数之间建立一条 标准化、可量化、可追溯 的转换链路。它面向两类主流数据源设计，既服务实验测试，也服务仿真验证。
2.1 数据源一：VIC‑3D 实测场数据
VIC‑3D 是全球领先的 DIC 测量系统，可提供裂纹区域的全场位移 U/V 与应变分量（exx、eyy、exy）。FMA 软件直接读取 VIC‑3D 输出的 CSV/OUT 场数据，基于 Williams 级数、路径积分与裂尖位移场拟合，反演得到 K I 、K II 、T 应力、J 积分等断裂参量。
2.2 数据源二：有限元仿真 CSV 场数据
在仿真驱动的研发流程中，工程师常使用 ABAQUS、ANSYS 等软件计算裂纹附近的位移/应变场。FMA 软件同样支持导入有限元输出的 CSV 场数据，采用与 DIC 数据完全相同的反演算法，实现 试验与仿真在同一套参数提取框架下的直接对标 。

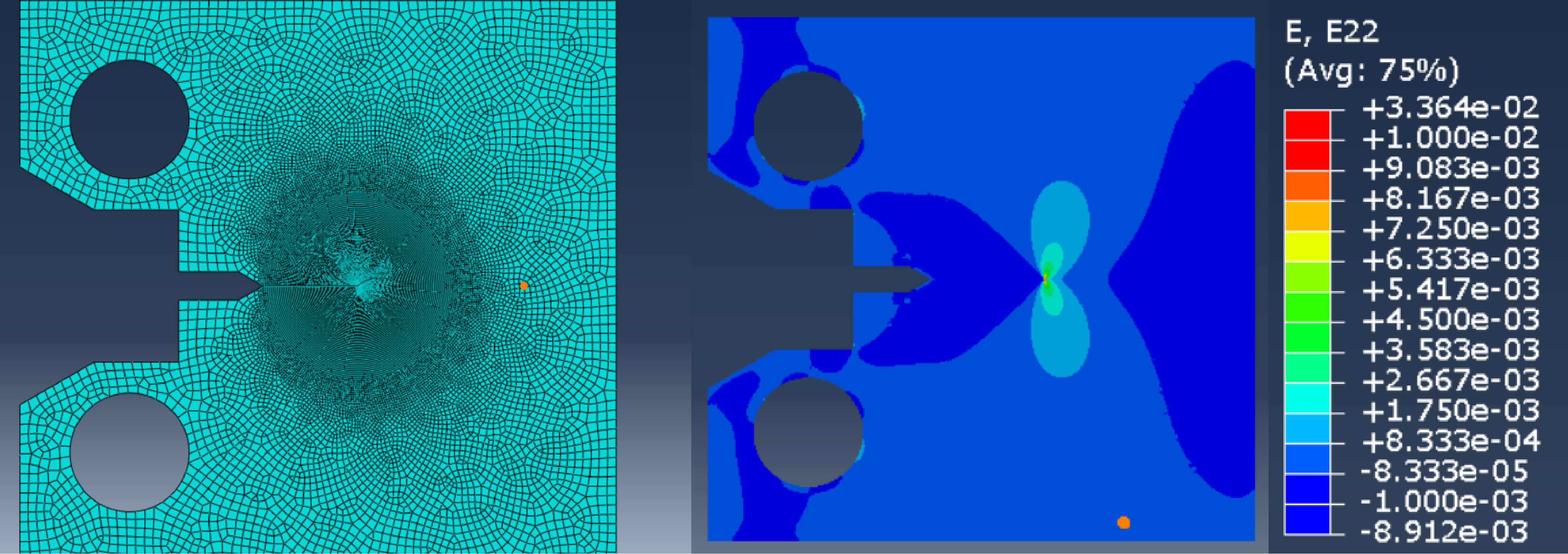

CT试样有限元仿真模型------与试验同几何、同载荷、同边界，用于生成理想无噪声的参考场数据
2.3 输出参量：覆盖断裂力学核心指标
FMA 软件的输出覆盖了 I/II 型裂纹分析的主要参量，包括：
- **裂纹几何 ：**裂纹长度 a、裂纹扩展量 Δa；
- **疲劳与扩展 ：**循环周次 N、扩展速率 da/dN；
- **应力强度因子 ：**K I 、K II ；
- **断裂积分与位移 ：**J 积分、CTOD/COD；
- **T 应力 ：**描述裂尖约束程度的高阶项。
三、一体化测算工作流：从 CSV 到场数据，再到断裂参量
FMA 软件将断裂参数提取拆分为若干标准化步骤，帮助用户完成从原始场数据到工程结论的闭环。
- **数据导入 ：**支持 VIC‑3D 实测 CSV 与 ABAQUS/ANSYS 仿真 CSV 两种入口，字段自动识别；
- **材料参数设置 ：**输入弹性模量 E、泊松比 ν、屈服强度 σ s ，驱动本构与断裂模型；
- **裂纹识别与追踪 ：**基于全场位移/应变梯度定位裂纹尖端，自动追踪 a‑N 与 CTOD 趋势；
- **断裂参数反演 ：**通过 Williams 拟合、J‑K 路径积分等方法输出 K I 、K II 、J、T 等；
- **对比与验证 ：**可叠加 DIC‑FMA、仿真‑FMA、理论公式与仿真直接解四路数据进行对比验证；

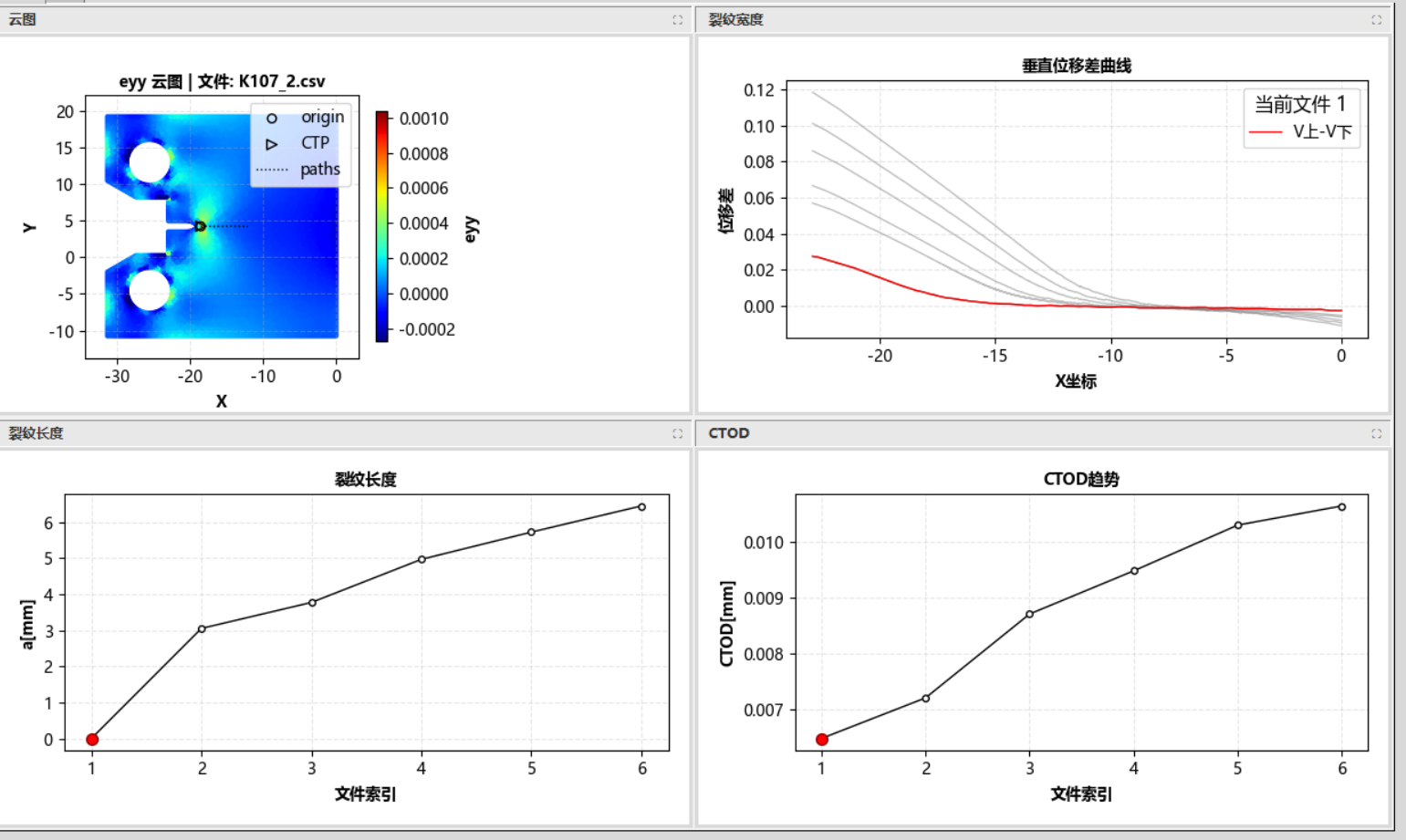

FMA软件主界面四象限协同分析------eyy云图、垂直位移差、裂纹长度、CTOD 趋势一屏联动

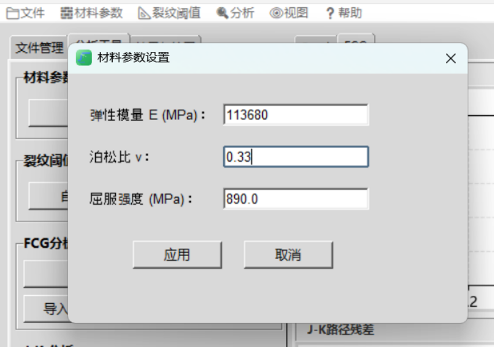

FMA材料参数设置------弹性模量 E、泊松比 ν、屈服强度三参数直接驱动断裂参数反演
四、赋能底气：CT 试样四路数据对标验证
为验证 ACQTEC‑FMA 从两种数据源到断裂参量的转换精度，本研究以标准 CT（紧凑拉伸）试样为载体，设计了 四路独立数据交叉验证 ：理论公式解、有限元仿真直接解、DIC‑FMA 反演、仿真‑FMA 反演。
4.1 试样与测试条件
| 参数 | 数值 | 说明 |
|---|---|---|
| 试样类型 | CT紧凑拉伸 | ASTM E647标准 |
| 厚度 B | 5 mm | --- |
| 宽度 W | 25 mm | --- |
| 弹性模量 E | 113.68 GPa | --- |
| 泊松比 ν | 0.33 | --- |
| 屈服强度 σs | 890 MPa | --- |
| 载荷比 R | 0.1 | R = Fmin/Fmax |
| 最大载荷 Fmax | 2.2 kN | --- |
| DIC 子区大小 | 21 pixel | VIC‑3D 解算参数 |
| DIC 步长 | 5 pixel | VIC‑3D 解算参数 |
4.2 四路数据验证结果
在不同裂纹长度a的验证区间内，四路数据表现出高度一致性：
- **仿真直接解 vs 理论公式：**结果偏差在 5% 以内，确认有限元模型与理想 CT 试样在断裂力学层面一致，可作为可靠基准；
- **仿真‑FMA vs 仿真直接解：**偏差 小于 1%，证明 FMA 反演算法本身在理想无噪声输入下具有极高精度；
- **DIC‑FMA vs 理论公式：**偏差稳定控制在 7% 以内，曲线整体走向高度吻合，表明FMA利用DIC裂尖场数据解算断裂力学参数的可靠性，并可以评估与理论解之间的误差来源。

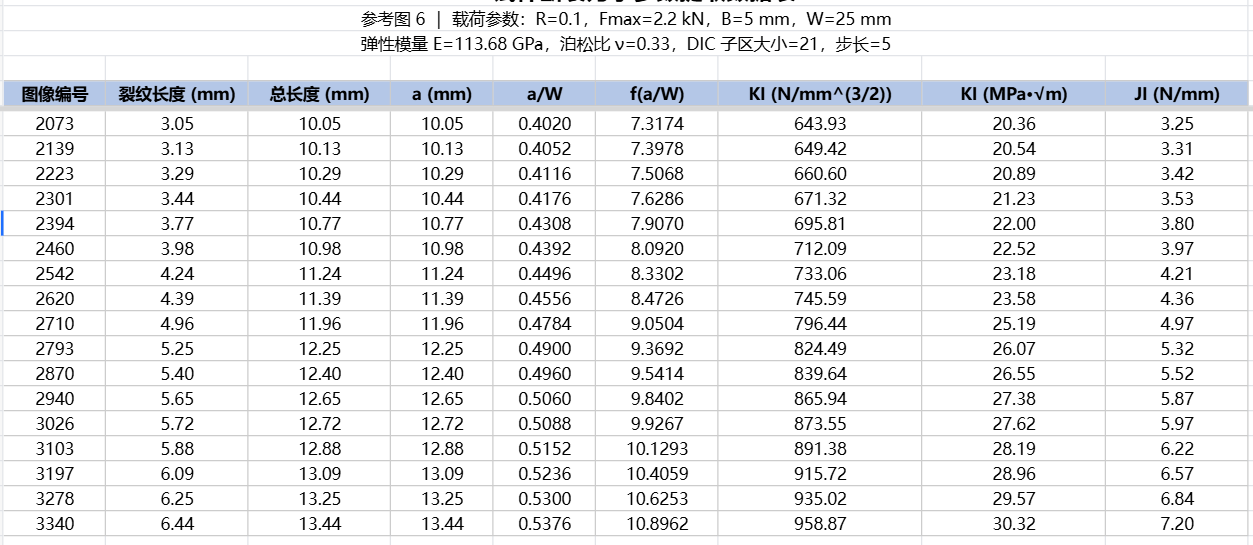

理论公式计算结果------不同裂纹长度 a 对应的 a/W、KI、JI 标准参考值

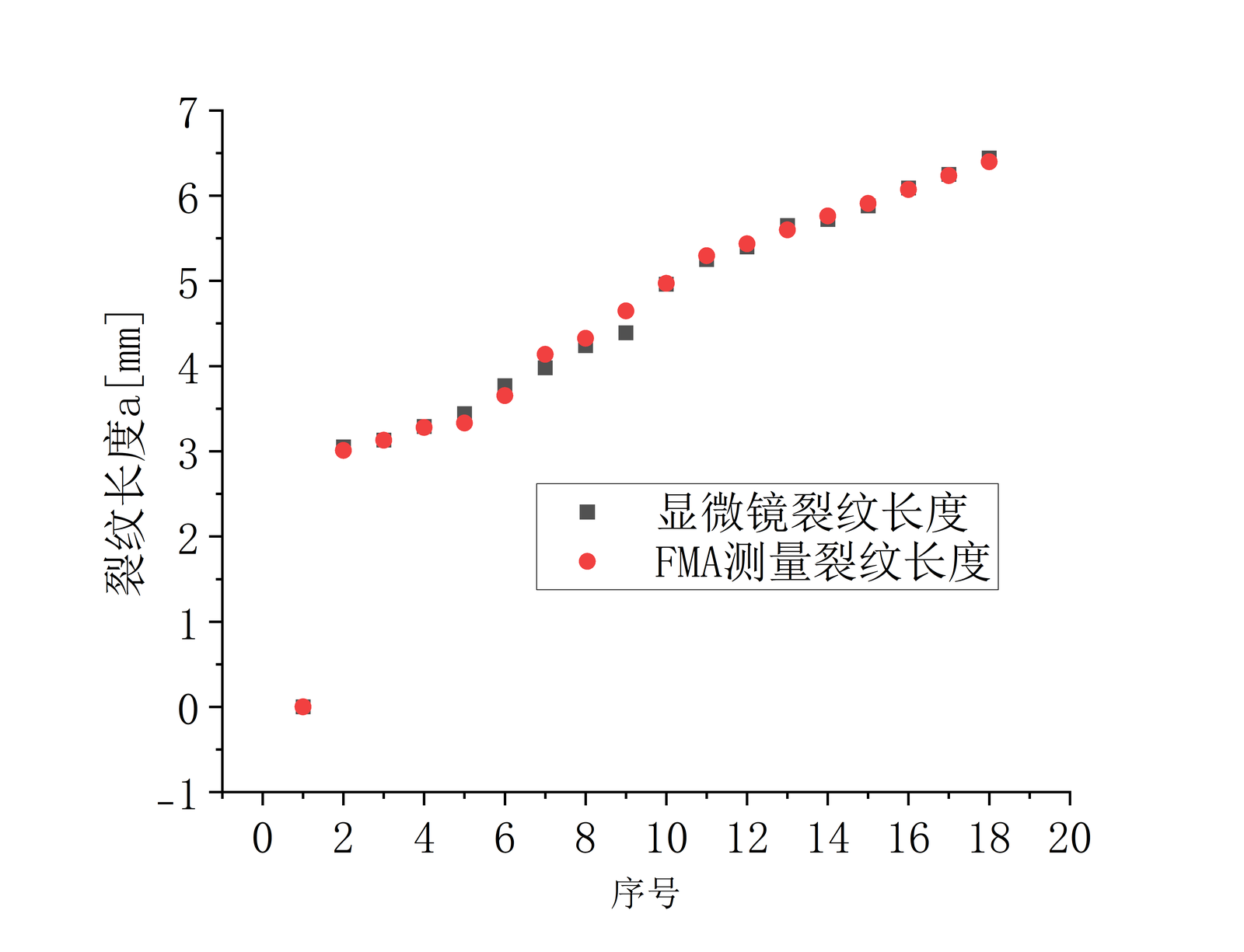

FMA检测的裂纹长度与显微镜观察的裂纹长度对比

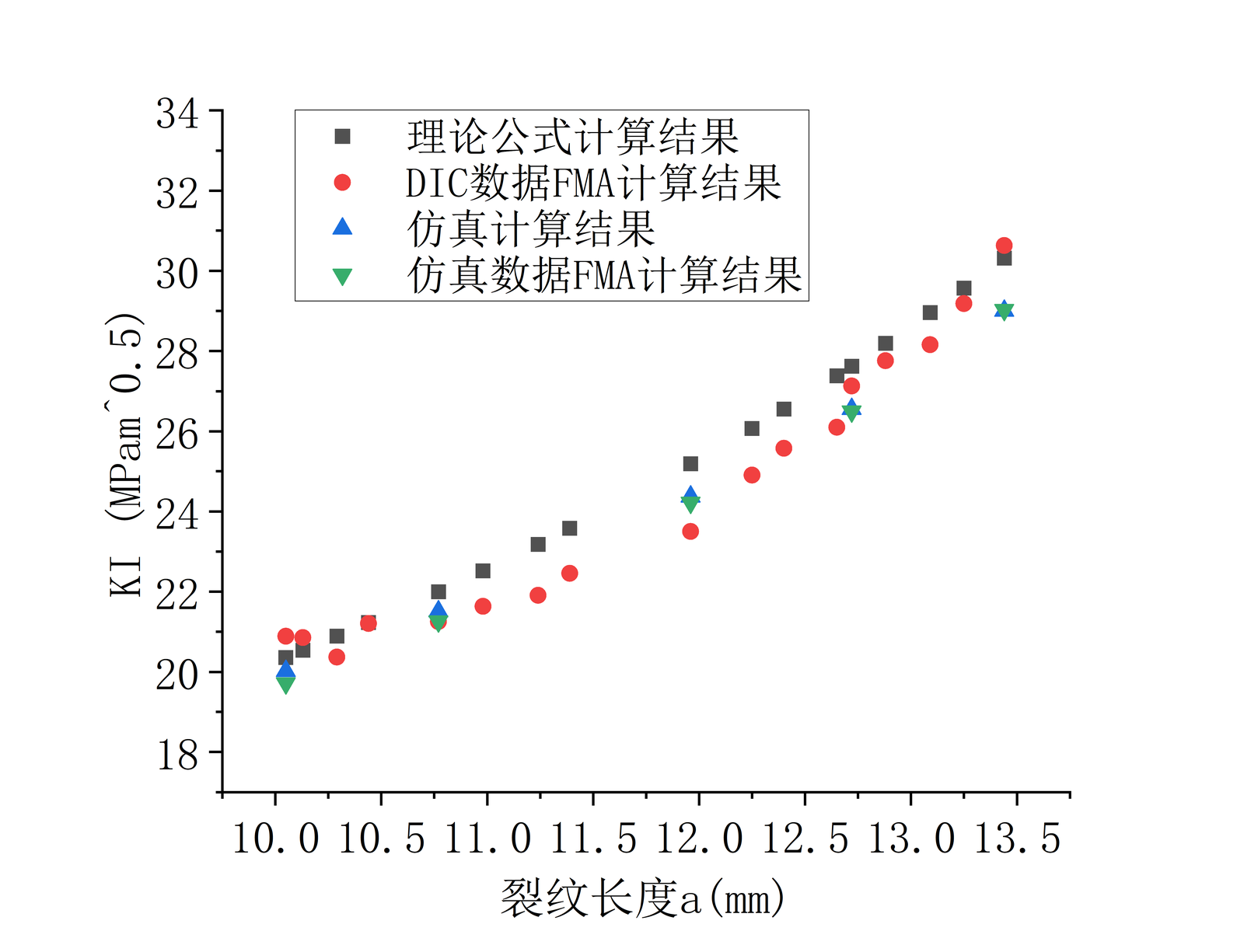

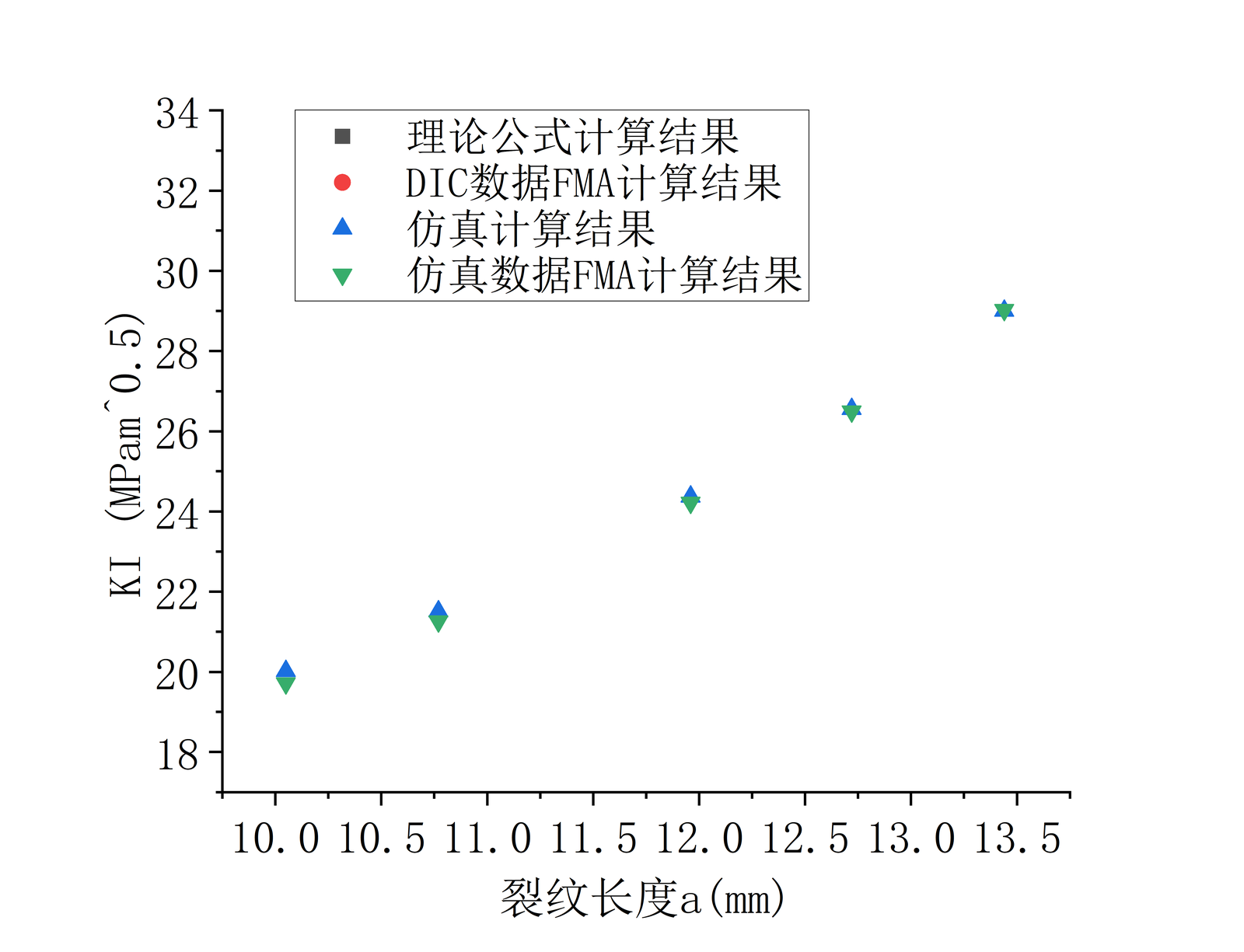

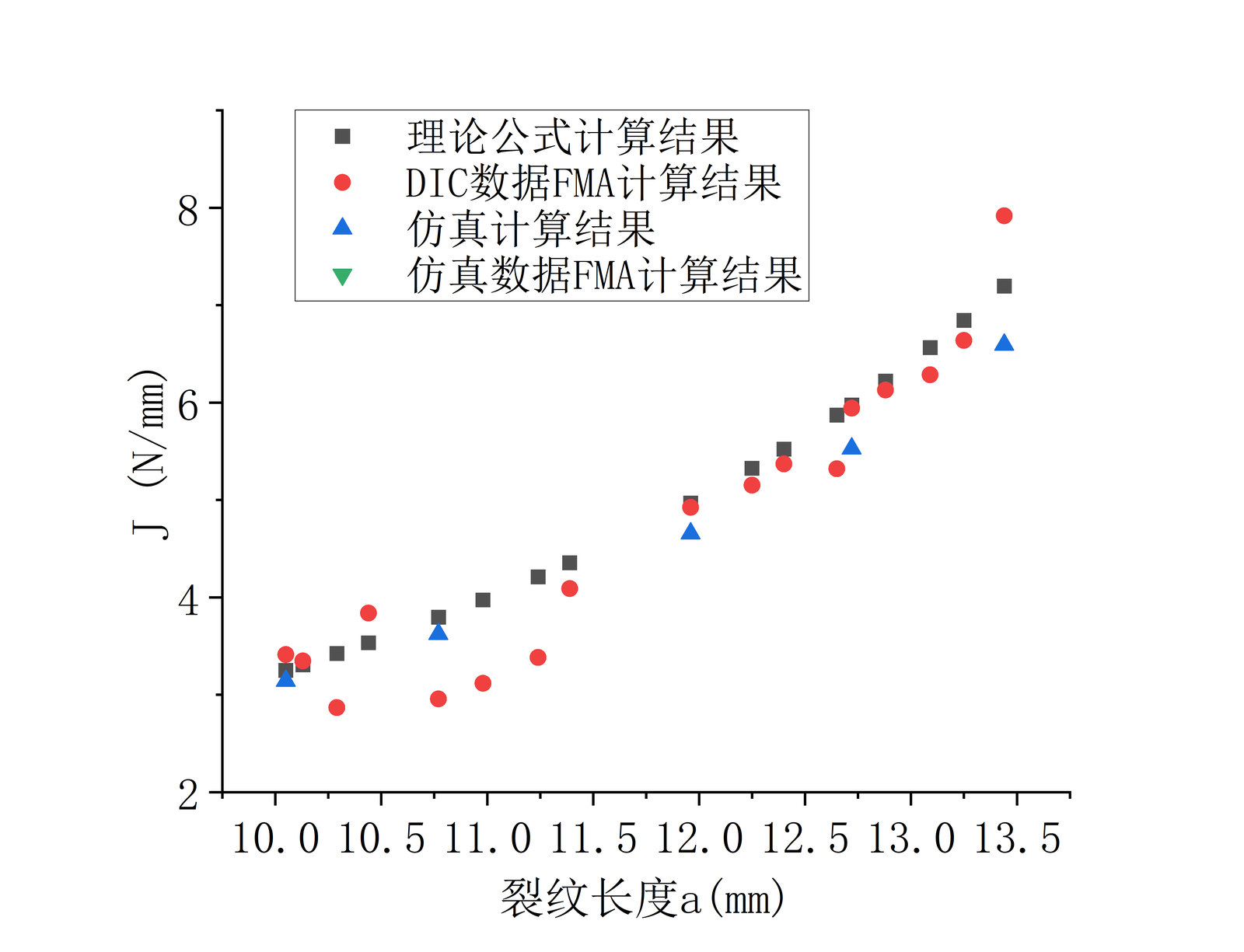

理论公式、DIC‑FMA、仿真直接解、仿真‑FMA 四路曲线对比------KI 与 J 积分随裂纹长度 a 变化高度一致

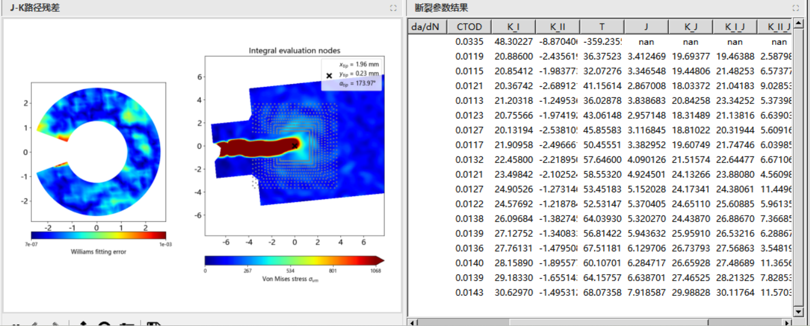

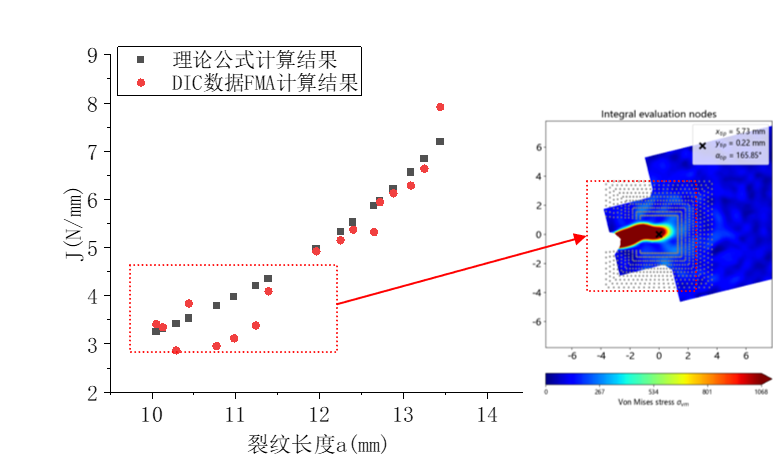

积分路径无效数据引起的误差
4.3 误差来源清晰可定位
由于仿真‑FMA 路径误差已小于 1%，可判定 FMA 软件误差主要来自上游场数据质量，而非反演算法本身。这为工程应用指明了优化方向：提升散斑质量、合理选择 DIC 子区/步长、加强降噪后处理，即可进一步压缩 DIC‑FMA 路径的误差。

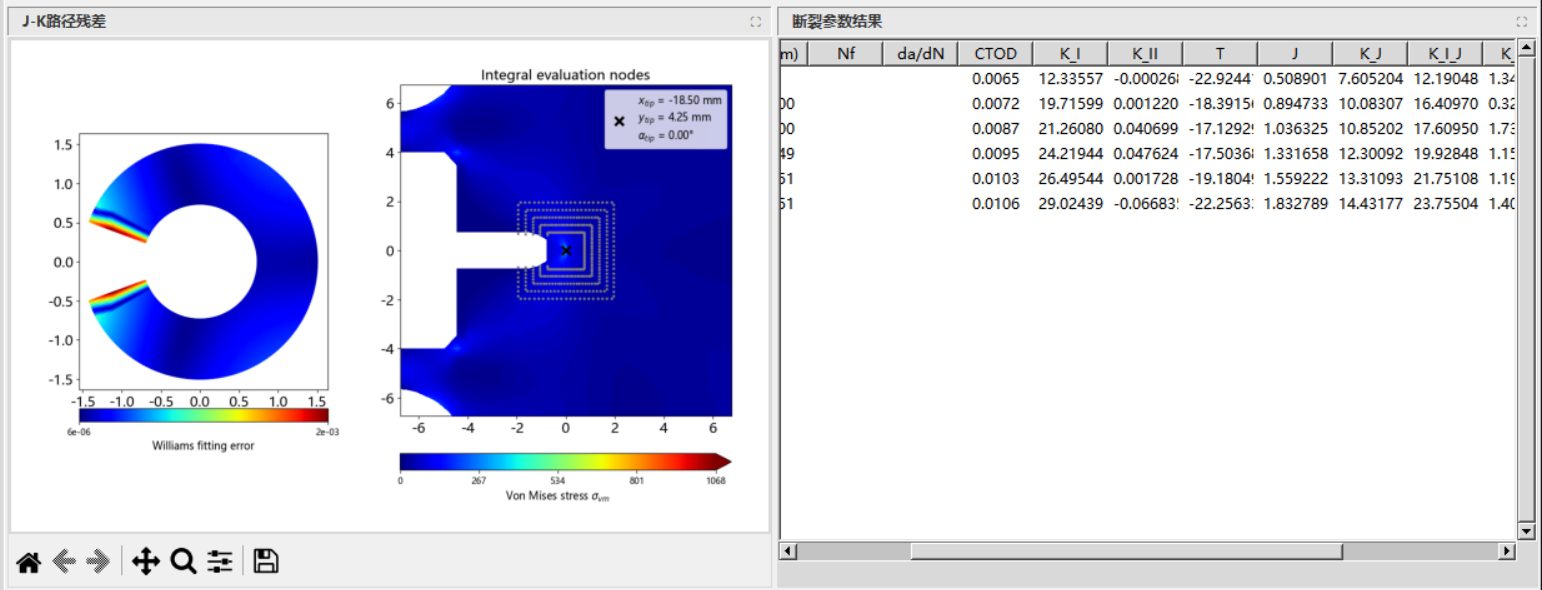

FMA 软件的 J‑K 路径残差分析（左）与断裂参数结果表（右）------包含 da/dN、CTOD、K_I、K_II、T、J 等核心输出
五、工程容错性：参数敏感性与适用边界
一款可用于工程现场的软件，必须在常见参数波动下保持稳健。本研究针对 DIC 子区、步长及有限元网格密度开展了敏感性分析。
5.1 DIC 子区与步长
子区越小，空间分辨率越高，裂尖高阶场保留越完整，但对噪声更敏感；子区增大可提升信噪比，却可能过度平滑裂尖细节。综合对比子区 11--35 pixel、步长 2--11 pixel 的多组结果， 子区 15--25 pixel 搭配常规步长（5 pixel 左右）是兼顾精度与稳定性的优选区间 。
5.2 有限元网格密度
在 46854、23080、5162 三种单元数量的有限元网格下，仿真‑FMA 反演结果偏差均小于 1%。这说明 FMA 软件对网格密度具有良好鲁棒性， 工程应用中无需追求极细网格即可获得高置信度断裂参数 。
六、应用场景与未来拓展
断裂力学参数不是孤立的数值，而是连接材料微观断裂机制、构件宏观响应与结构安全评估的桥梁。传统的点式测量方法在精度上可以满足标准要求，但在信息维度与效率上已难以满足现代工程对全场、多参数、试验-仿真一体化的需求。
基于 VIC-3D 全场 DIC 与 ACQTEC-FMA 参数解析体系的断裂力学解决方案 ，将裂纹长度、CTOD、K、J、da/dN 等参数的获取统一到场数据层面，实现了"一次试验、多参输出、仿真对标"的工作模式。CT 试样疲劳裂纹扩展验证表明，DIC-FMA 结果与理论公式的误差控制在 7% 以内，仿真-FMA 与仿真直接解的误差小于 1%，证明了该方案在材料断裂性能测试中的可靠性。对于需要开展断裂韧性、疲劳裂纹扩展及损伤容限研究的实验室与企业，这是一条值得纳入技术路线的高置信度路径。
基于"VIC‑3D 实测 + 仿真 CSV + FMA 反演"的一体化能力，ACQTEC‑FMA 软件可广泛应用于以下场景：
- **疲劳裂纹扩展试验 ：**自动输出 a‑N 曲线、da/dN‑ΔK 曲线，支撑 Paris 律参数拟合；
- **断裂韧性测试 ：**从 DIC 全场数据中提取 K Ic 、J Ic 等临界参量，减少人为判读误差；
- **含缺陷结构安全评定 ：**将实测场数据与仿真场数据同时导入，统一评估含裂纹构件的剩余强度；
- **FEA‑DIC 融合验证 ：**试验与仿真在同一反演框架下对标，打通"测量‑仿真‑评定"闭环。
后续开发将围绕 I/II 混合型裂纹、动态裂纹扩展、高温/腐蚀/疲劳耦合等复杂服役场景持续扩展算法边界，使 FMA 软件成为连接真实物理试验与虚拟仿真计算的断裂力学一体化工具。
