一、BGP 路由黑洞解释
****正式概念：****在BGP 跨 AS 自治系统转发数据时，数据包能顺着 BGP 路由发过去，但中间经过的路由器没有对应的回程路由 / 明细路由，走到半路被中间设备直接丢弃，数据凭空消失，就像掉进黑洞一样，只进不出、有去无回，这个丢包现象就叫BGP 路由黑洞。
2 个基础：
AS：自治系统，简单说就是不同运营商 / 不同公司内网
BGP：专门用来不同 AS 之间传路由的协议
内网路由器常用 OSPF/RIP，中间中转设备很多不跑 BGP
产生原理：
两端边界路由器建立 BGP 邻居，互相宣告网段路由
中间穿越的中转路由器：只转发流量，不运行 BGP
中转路由器只知道往前走，不知道怎么回
流量从外网进来，走到中转设备这里
中转设备查路由表找不到回程路径，直接丢包
结果：能通路由、ping 不通、业务不通，路由表正常，流量消失
现象特征：
BGP 邻居正常，路由表学习完整
直连边界能互通，跨中间设备不通
能查到路由，丢包严重、ping 不通
单向通，双向不通
抓包看到流量走到中段直接消失
四种主流解决办法：
1.路由同步（同步原则）让 BGP 路由和内网 IGP 路由同步，确保中转设备有路由
2.关闭同步（最常用）中小型网络直接关闭 BGP 同步，简化部署
3.修改 BGP 下一跳为自身把下一跳改成边界路由器本地地址，中转设备能识别
4.全链路发布明细路由让所有中转路由器都学到全网回程路由

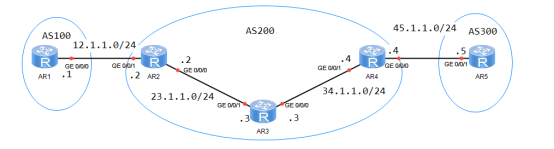

二、实验拓扑
三、命令配置及实验调试
1. 设备命名与 IP 地址配置
AR1 的配置：
sysname AR1
配置接口IP
interface GigabitEthernet 0/0/0
ip address 12.1.1.1 255.255.255.0
宣告环回（宣告BGP用）
interface LoopBack 0
ip address 1.1.1.1 255.255.255.255
AR2 的配置：
sysname AR2
接口IP
interface GigabitEthernet 0/0/1
ip address 12.1.1.2 255.255.255.0
interface GigabitEthernet 0/0/0
ip address 23.1.1.2 255.255.255.0
环回口（IBGP邻居用）
interface LoopBack 0
ip address 2.2.2.2 255.255.255.255
AR3 的配置：
sysname AR3
接口IP
interface GigabitEthernet 0/0/1
ip address 23.1.1.3 255.255.255.0
interface GigabitEthernet 0/0/0
ip address 34.1.1.3 255.255.255.0
环回口（IBGP邻居用）
interface LoopBack 0
ip address 3.3.3.3 255.255.255.255
AR4 的配置：
sysname AR4
接口IP
interface GigabitEthernet 0/0/1
ip address 34.1.1.4 255.255.255.0
interface GigabitEthernet 0/0/0
ip address 45.1.1.4 255.255.255.0
环回口（IBGP邻居用）
interface LoopBack 0
ip address 4.4.4.4 255.255.255.255
AR5 的配置：
sysname AR5
接口IP
interface GigabitEthernet 0/0/1
ip address 45.1.1.5 255.255.255.0
宣告环回
interface LoopBack 0
ip address 5.5.5.5 255.255.255.255
2. 配置 AS200 内的 OSPF（R2、R3、R4）
目的：让 AS200 内所有路由器的环回和网段互通，为 IBGP 邻居提供路由。
AR2 的配置：
ospf 1 router-id 2.2.2.2
area 0
network 2.2.2.2 0.0.0.0
network 12.1.1.0 0.0.0.255
network 23.1.1.0 0.0.0.255
AR3 的配置：
ospf 1 router-id 3.3.3.3
area 0
network 3.3.3.3 0.0.0.0
network 23.1.1.0 0.0.0.255
network 34.1.1.0 0.0.0.255
AR4 的配置：
ospf 1 router-id 4.4.4.4
area 0
network 4.4.4.4 0.0.0.0
network 34.1.1.0 0.0.0.255
network 45.1.1.0 0.0.0.255
3. 配置 EBGP 邻居
AR1 ↔ AR2（直连建立）
AR1 配置：
bgp 100
router-id 1.1.1.1
peer 12.1.1.2 as-number 200
宣告路由
network 1.1.1.1 255.255.255.255
AR2 配置：
bgp 200
router-id 2.2.2.2
peer 12.1.1.1 as-number 100
AR4 ↔ AR5（直连建立）
AR4 配置：
bgp 200
router-id 4.4.4.4
peer 45.1.1.5 as-number 300
AR5 配置：
bgp 300
router-id 5.5.5.5
peer 45.1.1.4 as-number 200
宣告路由
network 5.5.5.5 255.255.255.255
4. 配置 IBGP 邻居（先按题目要求：只 R2 ↔ R4 建立）
关键：用环回口建立 IBGP 邻居，需要更新源为环回口。
AR2 配置：
bgp 200
peer 4.4.4.4 as-number 200
peer 4.4.4.4 connect-interface LoopBack 0
修改下一跳为自己
peer 4.4.4.4 next-hop-local
AR4 配置：
bgp 200
peer 2.2.2.2 as-number 200
peer 2.2.2.2 connect-interface LoopBack 0
修改下一跳为自己
peer 2.2.2.2 next-hop-local
5. 查看 BGP 路由表

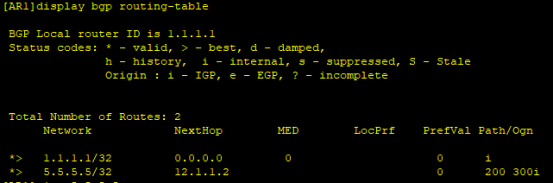

在 AR1 上查看：
display bgp routing-table
可以看到 5.5.5.5/32 的路由，下一跳是 12.1.1.2（AR2）。

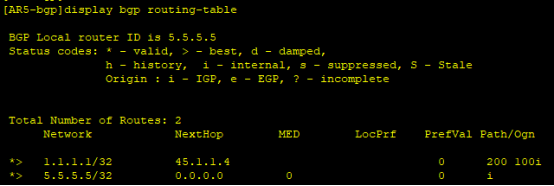

在 AR5 上查看：
display bgp routing-table
可以看到 1.1.1.1/32 的路由，下一跳是 45.1.1.4（AR4）。

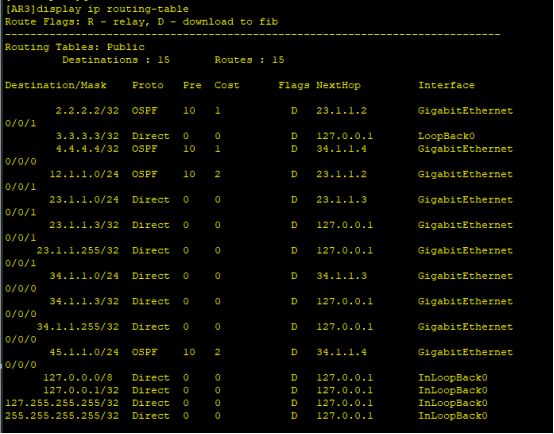

在 AR3 上查看：
display ip routing-table
AR3 只有直连和 OSPF 路由，没有 1.1.1.1/32 和 5.5.5.5/32 的 BGP 路由，这就是路由黑洞的成因。
6. 测试连通性

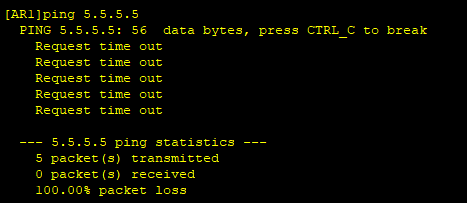

在 AR1 上 ping 5.5.5.5，会发现不通。
原因：
AR1 发往 5.5.5.5 的包发给 AR2；
AR2 查路由，下一跳是 AR4，转发给 AR3；
AR3 收到包后，查路由表，没有 5.5.5.5 的路由，直接丢弃 → 形成黑洞。
7. 解决路由黑洞：配置 IBGP 全互联
在 AS200 内，R2、R3、R4 两两建立 IBGP 邻居，让所有路由器都能学到 BGP 路由。
AR2 补充 IBGP 邻居（与 R3 建立）
bgp 200
peer 3.3.3.3 as-number 200
peer 3.3.3.3 connect-interface LoopBack 0
peer 3.3.3.3 next-hop-local
AR3 配置 IBGP 邻居（与 R2、R4 建立）
bgp 200
router-id 3.3.3.3
peer 2.2.2.2 as-number 200
peer 2.2.2.2 connect-interface LoopBack 0
peer 4.4.4.4 as-number 200
peer 4.4.4.4 connect-interface LoopBack 0
AR4 补充 IBGP 邻居（与 R3 建立）
bgp 200
peer 3.3.3.3 as-number 200
peer 3.3.3.3 connect-interface LoopBack 0
peer 3.3.3.3 next-hop-local
8. 验证解决结果

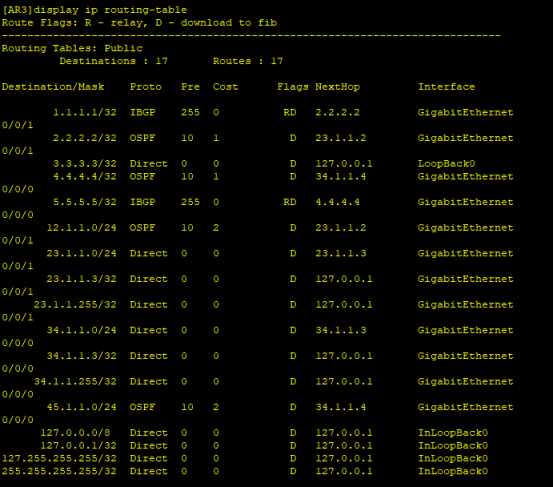

在 AR3 上查看路由表：display ip routing-table
现在可以看到 1.1.1.1/32 和 5.5.5.5/32 的 BGP 路由了。

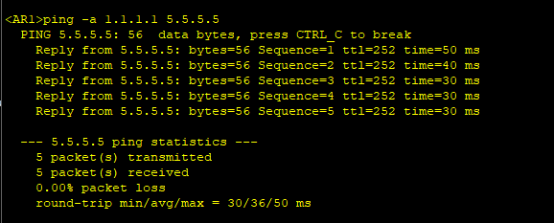

在 AR1 上 ping 5.5.5.5：ping -a 1.1.1.1 5.5.5.5
可以正常连通，路由黑洞问题解决。
四、总结
我们用一个送快递的生活化例子，把 BGP 路由黑洞讲明白：
故事背景:
你在 北京（AS100） 寄一个快递，要送到 广州（AS300），中间要经过 武汉（AS200） 这个中转站。
北京（AR1）：知道地址，要把快递发出去
广州（AR5）：知道地址，等着收快递
武汉（AS200）：是个大中转枢纽，里面有三个仓库：AR2（武汉东站）、AR3（武汉中转中心）、AR4（武汉西站）
黑洞是怎么出现的？
北京（AR1） 把快递发给武汉东站（AR2），并附上广州的地址。
武汉东站（AR2）知道这个快递要发去广州，下一站得走武汉西站（AR4），于是把快递发给了武汉中转中心（AR3）。
关键问题来了：武汉中转中心（AR3）只知道本地仓库之间的路（OSPF 路由），根本不知道 "广州" 这个地址存在（没跑 IBGP，学不到 BGP 路由）。
它一看快递地址是个不认识的地方，直接就把快递丢进垃圾桶了。
结果：快递到了武汉中转中心就没了，北京这边永远收不到签收通知，这就是路由黑洞。
✅ 怎么解决这个黑洞？
要让武汉中转中心（AR3）也知道 "广州" 和 "北京" 的地址，就必须让它也加入到仓库之间的信息同步里（跑 IBGP）：
武汉东站（AR2）、中转中心（AR3）、西站（AR4）互相交换全国地址信息（IBGP 全互联）。
现在中转中心知道广州在西站那边，北京在东站那边，收到快递后就能正确转发，不会丢件了。
一句话总结：路由黑洞就是中间的 "中转站" 不知道最终目的地，把流量直接丢了；解决办法就是让中转站也同步到完整的地址信息。
