HDMI数据的接收发送实验(十三)

一、 概况

HDMI信号进入FPGA后,需要通过ISERDESE2原语将高速串行差分信号转换为并行数据。本文档详细描述了HDMI输入配置中的串转并过程,包括ISERDESE2原语的配置、主从级联方式、以及通过控制字符进行数据对齐的方法。

二、 ISERDESE2原语串转并

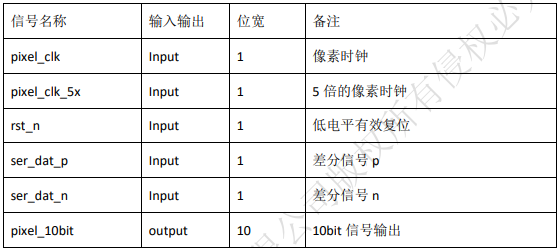

ser2par模块负责将差分信号转化为10bit的视频信号,主要用到ISERDESE2原语和IDELAYE2原语,接口列表如下:

首先将差分信号通过IBUFDS转化为单端信号,再通过ISERDESE2原语将单bit数据转化为10bit数据。

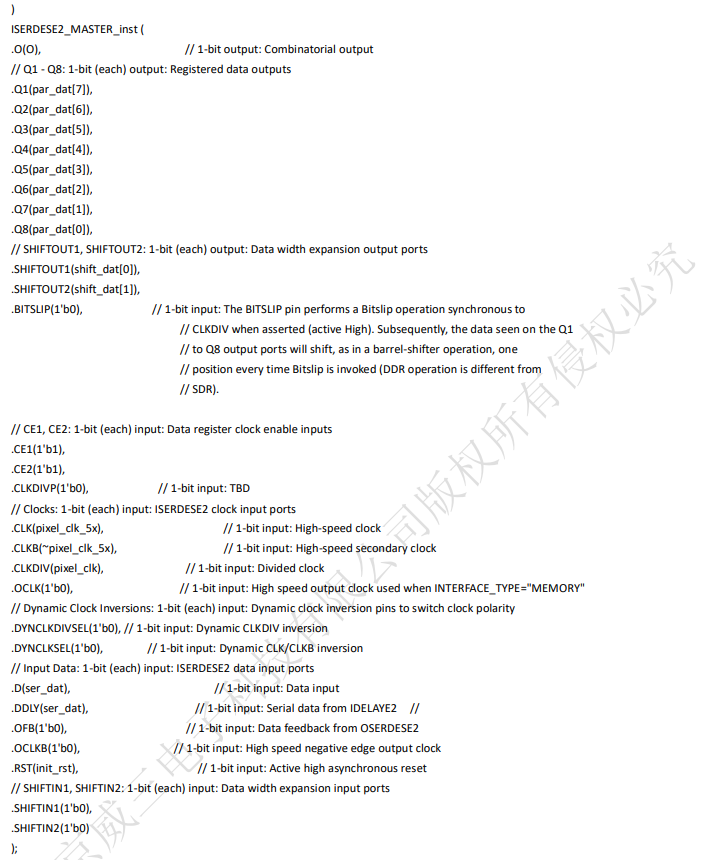

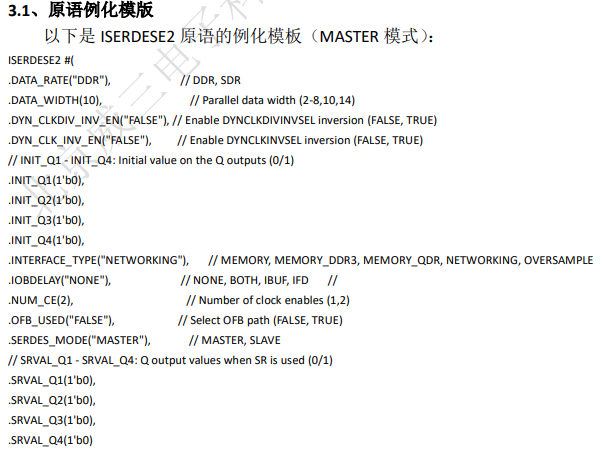

三、 ISERDESE2原语配置

3.2、属性配置说明

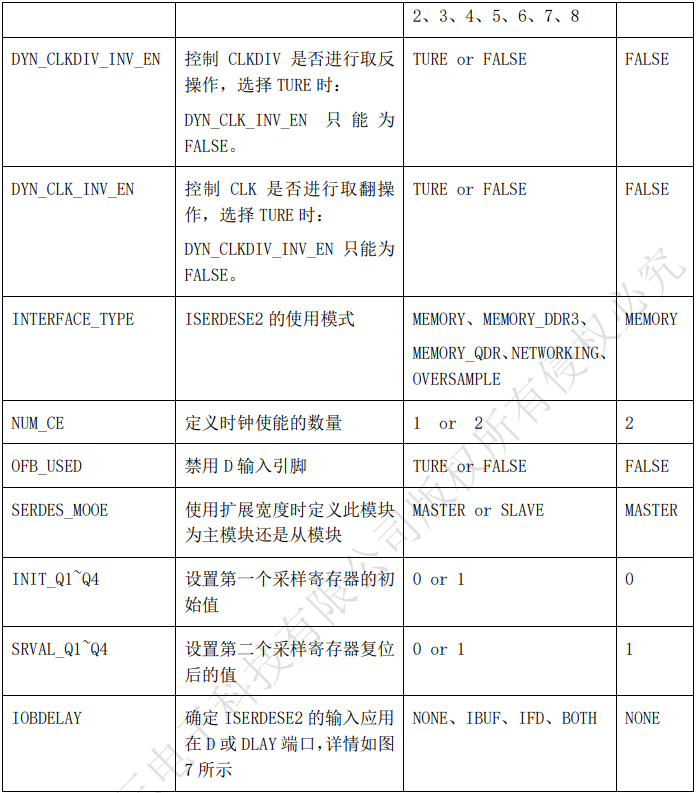

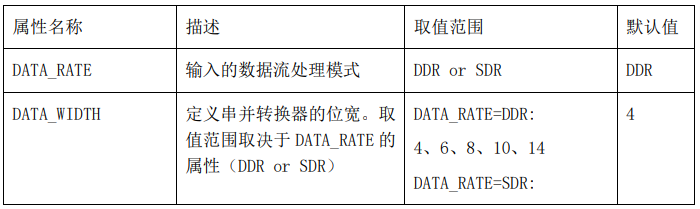

ISERDESE2属性详细说明如下表所示:

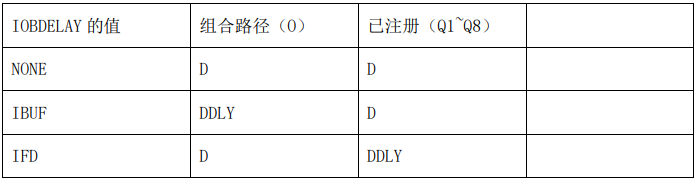

3.3、IOBDELAY路径选择

D和DDRY引脚是ISERSES2的专用输入,D引脚为IOB的直接连接,DDLY引脚与IDELAYE2直接连接。IOBDELAY的配置决定了数据和延时路径的选择。

四、接口信号说明

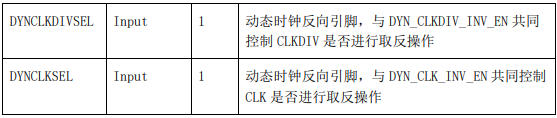

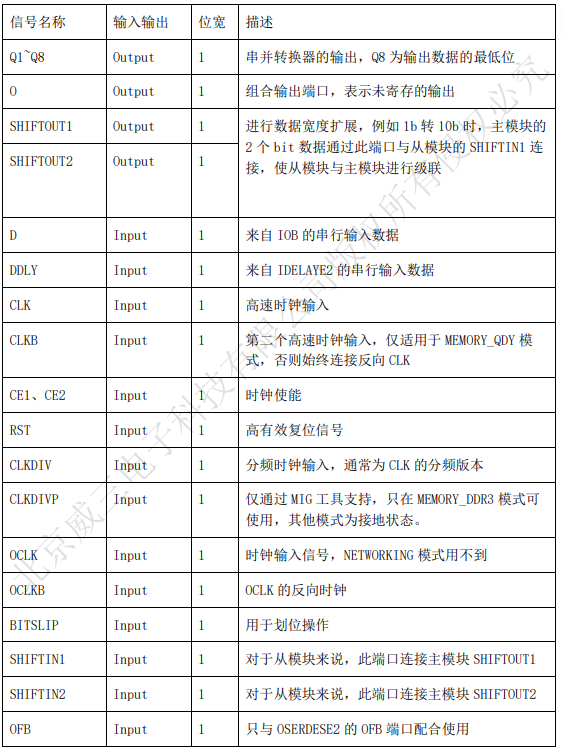

ISERDESE2的接口信号定义如下表所示:

五、总结

本章节主要介绍了ISERDESE2原语的例化接口,并对原语的属性配置,和接口信号进行了说明,每个原语能转化8个单bit数据,剩下两个单bit数据需要增加一个ISERDESE2从原语。后面再对两个原语的级联方式做介绍。

本文章由威三学社威三学院出品

对课程感兴趣可以私信联系
