引言
结构动力学分析中，固有振型（模态振型）作为表征结构动态特性的核心模态参数之一，其准确测量是模态分析、振动控制及结构健康监测的前提。固有振型定义为结构在无阻尼自由振动时，各自由度位移幅值按特定比例分布的形态函数，反映了结构振动的能量传递路径与薄弱环节。然而，传统测量手段受限于接触干扰、空间分辨率不足等问题，难以满足复杂结构（如复合材料构件、柔性机构、历史建筑）的高精度全场振型测量需求。近年来，DIC（Digital Image Correlation，数字图像相关）技术凭借非接触、全场测量等优势，逐渐成为结构固有振型测量的新兴方法。本文系统阐述DIC技术的理论基础、测量原理及其相较于传统方法的学术优势，并结合实验案例验证其有效性。
一、固有振型测量的学术背景与研究意义
1. 固有振型的理论内涵
根据结构动力学基本理论，线性时不变结构的自由振动可分解为一系列简谐振动的叠加，每一阶模态对应唯一的固有频率与固有振型。固有振型ϕi满足特征方程(K−ωi2M)ϕi=0，其中K、M分别为刚度矩阵与质量矩阵，ωi为第i阶固有频率。振型的归一化形式（如质量归一化）消除了幅值不确定性，使其成为模态参数识别的唯一标识。
2. 测量的工程与学术价值
固有振型的精确获取对以下领域具有关键意义：
· 模态参数识别**：**作为模态分析的核心输入，振型直接影响频响函数（FRF）重构精度，进而影响结构动力学模型的可靠性
**·结构损伤识别：**损伤会导致局部刚度退化，表现为振型突变（如曲率振型导数异常）；
**·振动控制优化：**主动/被动控制策略需基于振型设计作动器布局与反馈增益；
**·多学科交叉应用：**在航空航天（机翼颤振抑制）、土木工程（大跨桥梁风振响应）、文物保护（古建木构架模态分析）等领域均有不可替代的作用。
二、传统固有振型测量方法的局限性分析
传统测量手段基于接触式或非接触单点测量原理，其局限性可从理论模型与实际应用中归纳如下：
1. 接触式传感器法（加速度计、应变片）
· 理论基础 ：基于牛顿第二定律（a=d2u/dt2）或胡克定律（ε=du/dx），通过离散点信号积分/换算获取位移振型。
· 局限性**：**
（1）附加质量效应 ：传感器质量ms会改变结构等效质量矩阵M′=M+∑msδsδsT（δs为传感器位置向量），导致低阶模态频率低估；
（2）空间采样稀疏性 ：受布点成本限制，测点密度远低于结构特征波长（如复合材料层合板的层间界面），无法捕捉局部振型细节；
（3）接触干扰 ：胶粘剂或夹具可能改变边界条件（如松动连接节点的约束刚度），尤其对轻质柔性结构影响显著。
2. 激光多普勒测振仪（LDV）
· 理论基础 ：基于多普勒效应v=fdλ/2（fd为频移，λ为激光波长），实现单点速度/位移的非接触测量。
· 局限性**：**
（1）逐点扫描效率瓶颈 ：全场测量需机械扫描装置逐点定位，耗时与测点数呈线性关系（如100×100测点需数小时），无法满足瞬态振动捕获需求；
（2）表面适应性差 ：对非合作表面（如粗糙、多孔、强吸光材料）需预处理（如喷涂反射膜），且激光入射角受限（通常<60°），难以应用于复杂几何结构（如涡轮叶片）。
3. 传统光学方法（莫尔条纹、全息干涉）
· 理论基础 ：基于光的干涉或衍射原理，通过条纹图案解析位移场。
· 局限性**：**对环境振动敏感（全息干涉需隔振平台）、数据处理依赖人工判读（莫尔条纹相位解调精度低），且难以实现动态振型捕捉（采样频率通常<100 Hz）。
三、 DIC测量固有振型的学术优势
· 非接触与无附加质量效应 **：**避免传感器对结构动力特性的干扰，尤其适用于ms/mstructure<0.1%的轻质结构（如薄膜、复合材料）；
· 全场高空间分辨率**：**理论空间分辨率取决于散斑密度与相机分辨率，可捕捉微尺度振型特征（如裂纹尖端奇异振型）；
· 多物理场同步测量**：**除位移振型外，可通过应变计算公式εx=∂u/∂x≈ u(x+△x)-u(x) /△x 获取全场应变振型，为振型导数分析（如曲率振型）提供数据支撑；
· 宽频带动态响应**：**配合高速相机（帧率>20 kHz），可实现高频振动（如超声振动，>10 kHz）的振型捕捉，突破传统方法的频率上限。
四、实测案例------基于VIC-3D的振动分析解决方案
上述 DIC 的理论优势，在 VIC-3D 系统中得到了完整的工程实现与拓展。本实验即采用 VIC-3D 系统，其振动分析（FFT）功能具备以下核心能力：
► 最高支持 50 kHz 的振动波形测量，测量范围覆盖 0.8 mm 至 100 m，可应对从微观器件到大型结构的全场非接触式振动测量需求；
► 支持扭转、面内及面外振动的同步获取，能够轻松处理复杂几何形状及多种激励形式；
► 图形化操作工作区设计，可灵活定义窗函数，并直接完成频响函数（FRF）的分析与计算，显著降低振动分析的操作门槛与信号处理复杂度。
相较于传统的激光多普勒测振仪（LDV），VIC-3D 在测试效率与成本控制方面表现突出。它无需激光扫描与频率扫描，单次采集（< 1 秒）即可识别多个振源及频率成分，且无需依赖精确激励频率，从而省去了昂贵的精密激励设备。
对于瞬态振动事件------例如车门猛关、发动机启动等------VIC-3D 同样能够有效捕获。此外，VIC-3D 系统在成本上低于 3D 激光测振系统，却在动态范围、应变同步计算等维度具备优势，其噪声控制可达到纳米级，振幅识别精度可达到几十纳米级。
为验证上述能力，本文以损伤识别为场景进行实验验证。测试样件分为无损与有损两组，仿真固有频率计算值作为参考基准。以下为 VIC-3D 系统实测获取的固有振型图及频率对比结果。

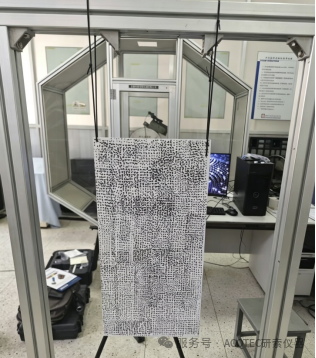

测试图
仅示意
实测振型图

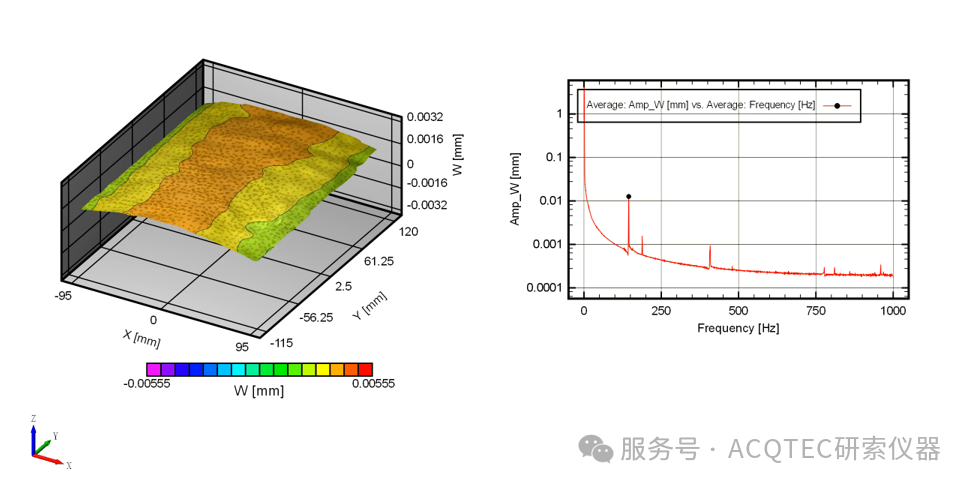

无损伤144.734Hz，188.744Hz，407.84Hz

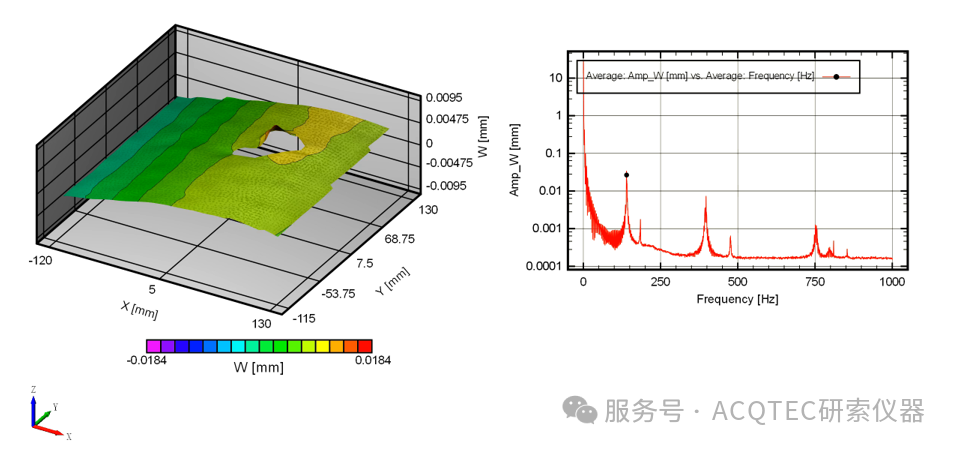

144.734Hz无损伤

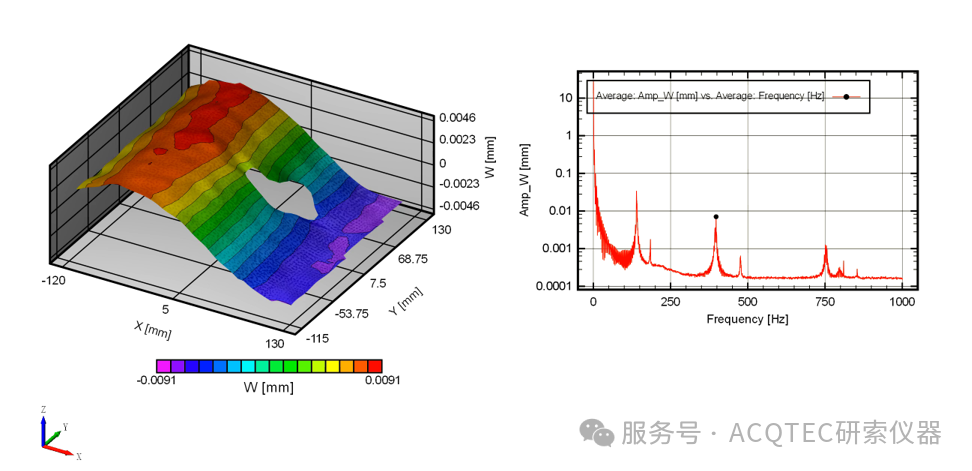

188.744Hz无损伤

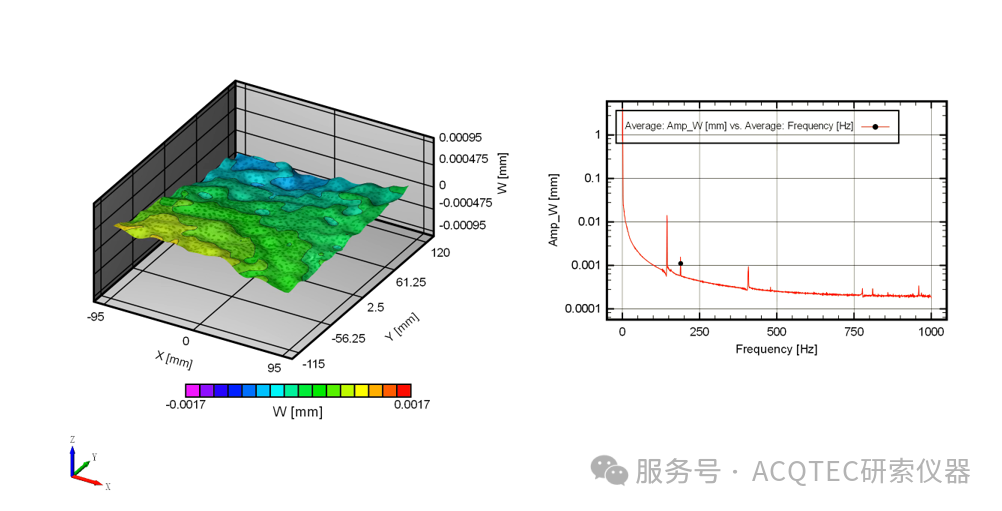

407.84Hz无损伤
有损伤139.95Hz，184.917Hz，397.716Hz

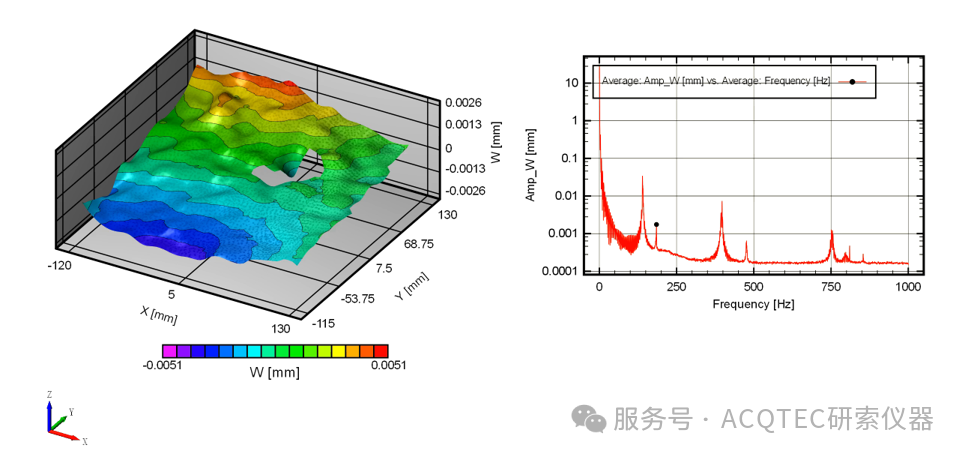

139.95H有损伤

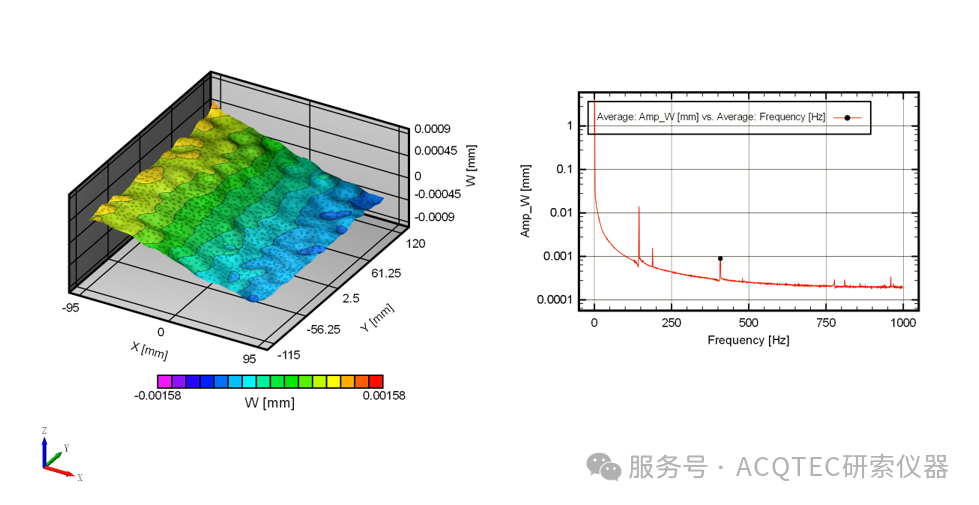

184.917Hz有损伤
397.716Hz有损伤
仿真和无损以及有损样件的固有频率对比：
|---------|---------|---------|
| 仿真 | 无损 | 有损 |
| 144.076 | 144.734 | 139.950 |
| 187.785 | 188.744 | 184.917 |
| 407.640 | 407.840 | 397.316 |
实验结果表明，VIC-3D 系统成功捕获了损伤前后各阶固有频率的偏移以及振型的局部变化，验证了其在结构损伤识别中的工程实用价值。
