DXM 系列频谱分析仪:小型化检测装备守护能源行业电磁环境安全防线

在新型电力系统、风电、油气开采等能源产业持续智能化发展背景下,各类变频机组、电力传输设备、无线测控装置密集布设,电磁干扰问题 逐渐成为影响能源设备稳定运行的关键因素。DXM 系列模块化扫频频谱仪凭借宽频段、小型化、高稳定性 的硬件特性,成为能源领域电磁环境勘测、无线信号故障排查 的重要检测设备,下文从产品构造、性能参数、能源场景适配等方面客观介绍该设备。

▌集成化硬件架构:自研架构造就便携化设计

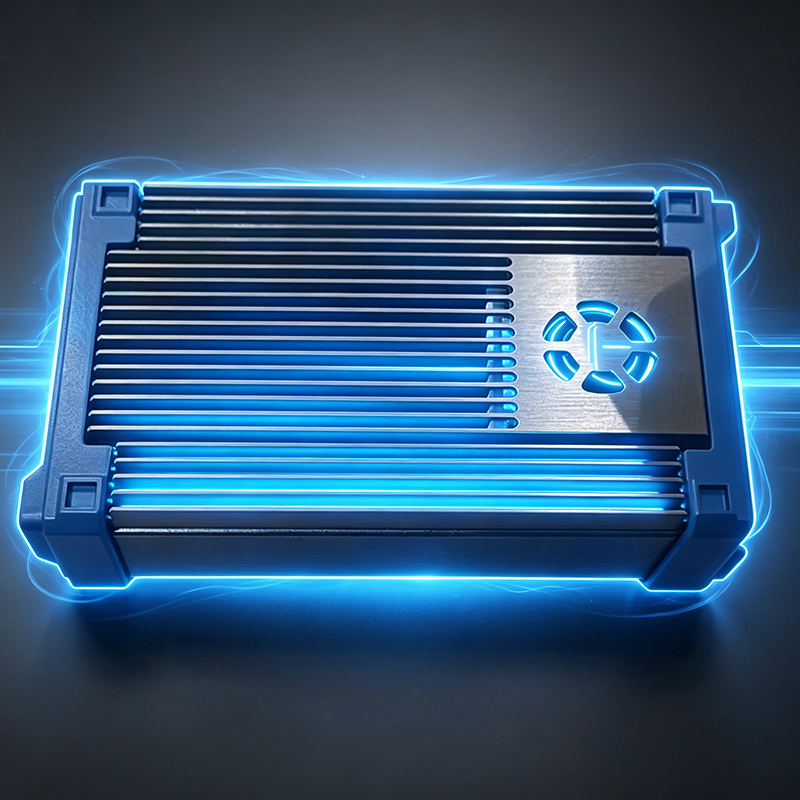

DXM 系列频谱模块为国产化自研设备,整机采用两级变频超外差架构 ,将射频前端与数字处理单元高度集成,摒弃传统频谱仪器笨重机身设计,整机尺寸186×80×25mm,重量仅 0.7kg ,便携属性突出。设备依靠USB3.0 接口 完成供电与数据传输,直流 5V 供电设计无需额外外接电源,搭配笔记本电脑即可快速搭建整套测试系统。设备内部搭载FPGA 处理芯片与 14bit、122.88Ms/s 采样 ADC 芯片 ,搭配多级低噪声放大器与分段滤波组件,兼顾微弱信号采集与大功率杂波过滤。硬件预留SMA 射频输入、10MHz 外时钟、LVTTL 同步接口 ,同步端口符合 GJB2991A-2008 时间码规范,可对接能源系统高精度时频系统,实现多设备同步频谱采集。设备配套专属上位机演示软件,同时开放全套API 开发库 ,可持续输出IQ 原始数据 ,便于能源研发单位根据自身需求开展系统二次开发。

▌多型号频段布局:关键参数适配工业能源工况

该产品根据测试频段划分为六个型号,频率覆盖 9KHz~20GHz ,分档包含 1.3GHz、3.6GHz、6GHz、8GHz、15GHz、20GHz 全梯度频段,完整覆盖电力载波、场站无线通信、油气随钻测控、风电远程遥控等能源常用无线电波段。

设备实测性能参数可适配能源野外复杂环境:常温环境频率精度 ±0.5ppm ,1GHz 频点 10KHz 偏移处相位噪声≤-98dBc/Hz ,整机噪声系数低于 5dB ,接收灵敏度 - 130dBm/117Hz ,能够捕捉工业设备产生的微量杂散射频信号;设备扫描速率随分辨率带宽变化,15KHz RBW 条件下扫描速度 60G/S ,窄带 938Hz 模式可达 20G/S,高效完成瞬时干扰信号捕捉。

硬件解调功能齐全,囊括AM、FM 模拟解调 与 BPSK、QPSK、QAM、FSK 等数十种主流数字解调制式,支持用户自定义解调参数。设备工作温度 - 40℃~+65℃ ,存储温度区间 - 55℃~+85℃,能够适应高原风电场、荒漠油气井、高寒变电站等极端户外环境,设备典型动态范围 66dB ,内部杂散虚假信号控制在 ≤-110dBm 以内。

▌产品功能优势:贴合能源现场多样检测需求

  1. 轻量化落地 :小巧机身既可以收纳在便携巡检工具箱,用于能源站点徒步实地检测,也能够内嵌固定监测机柜,搭建固定式长期频谱监测点位。
  2. 多模式检测 :集成扫频测试、信号调制解析、无线频段监测 三种工作模式,一站式完成电磁环境建档、干扰源定位、无线通信信道检测,适配能源项目验收和日常运维两种工作场景。
  3. 模块化集成 :标准化硬件规格,支持多台设备组网使用,满足大型能源产业园大范围分布式电磁监测需求。

▌落地细分场景:覆盖电力、风电、油气全产业链

电力行业中,多用于变电站电磁普查 ,排查高压设备放电杂波、充电桩变频辐射干扰,检修配电自动化专网通信故障;新能源风电领域,用于风电场变流器干扰排查 ,维护风机远程无线控制系统,消除同频信号阻塞隐患;油气产业方面,野外钻井平台依托该设备排查随钻测控系统干扰 ,炼化厂区用于厂区对讲、安防雷达的频谱巡检,管道安防中可改装集成至巡检设备,监测周边非法无线电信号。
