【HTR3218S I2C 呼吸灯驱动替代 SN3218/IS31FL3218 聚能芯禾润代理】

概述

HTR3218S是一款18路LED PWM驱动器,PWM频率可固定为3kHz或22kHz。每一路最大输出电流可通过外置电阻REXT调节,最大38mA,并可独立控制4档可选。每一路可通过I2C单独控制256级细腻亮度调节。

主控器件通过I2C接口对HTR3218S进行编程控制,通过将SDB脚拉低或软件设置可关断芯片,进入低功耗模式。

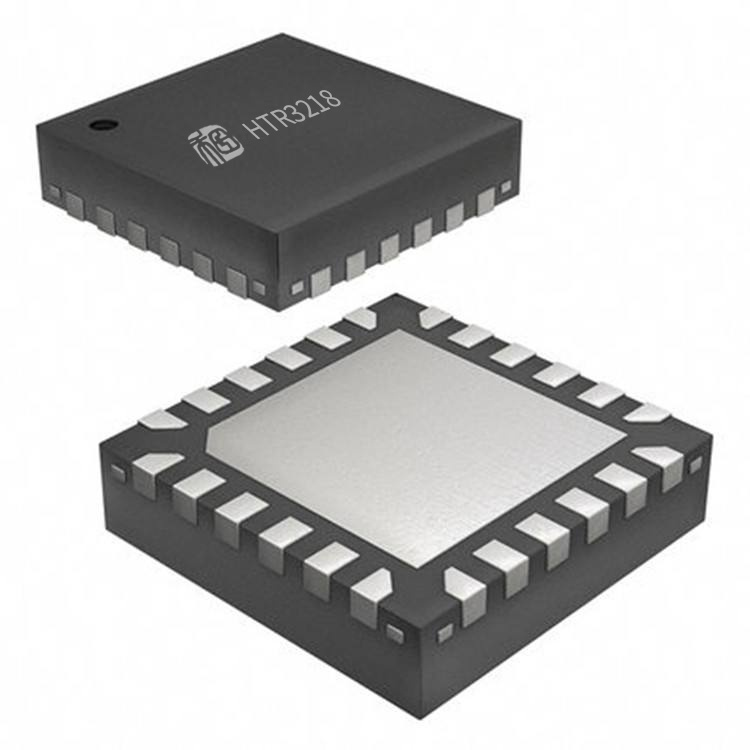

HTR3218S使用QFN-24L(4mm×4mm)封装。工作电压在2.7V到5.5V,可在-40°C to +85°C工作。

特点

  • 输入电压范围VCC:2.7V-5.5V
  • I2C接口,支持连续写数据
  • 内置软件复位寄存器
  • 每路LED支持256阶 PWM亮度调节
  • 18路LED独立控制
  • 18路 LED 最大电流独立控制,4档可选
  • 2档调制频率可选,3kHz(默认)和22kHz
  • QFN4×4-24L, 无铅封装

应用

  • 智能音响
  • 无线音响
  • 带LED显示的手机和掌上设备
  • 家电类LED显示

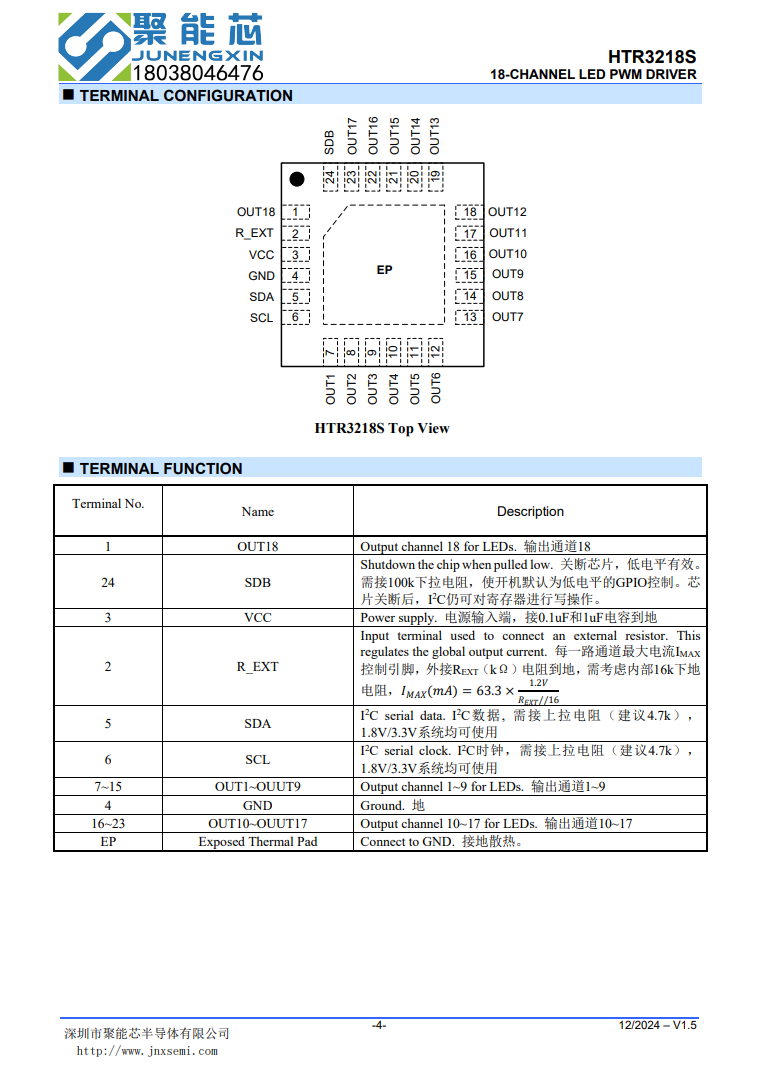

引脚信息

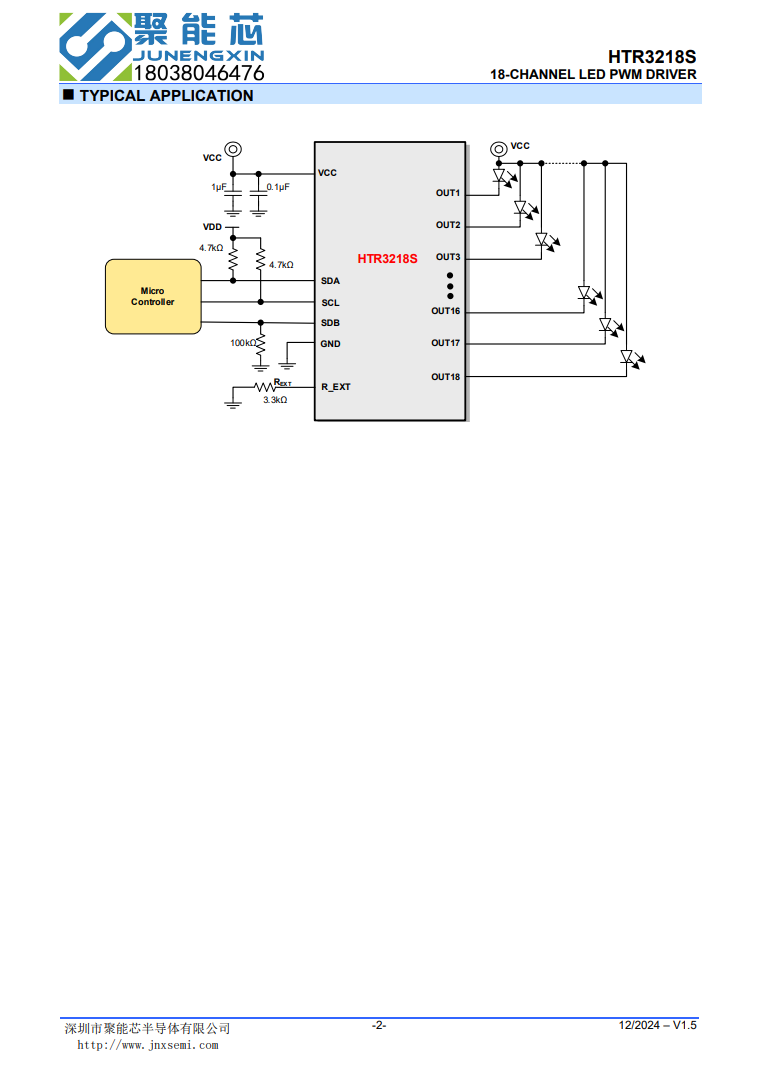

典型应用图
