微服务组件源码2——Spring Ribbon原理（基于RibbonLoadBalancerClient）

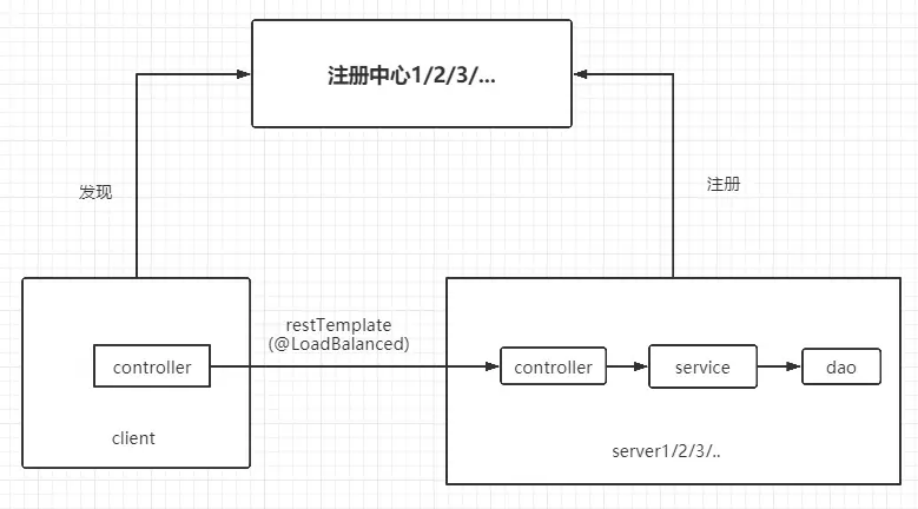

1、基本原理（ LoadBalancerClient + 拦截器）

Ribbon 负载组件的内部就是集成了 LoadBalancerClient 负载均衡客户端，所以 Ribbon 负载均衡的原理本质也跟上面介绍的 LoadBalancerClient 原理一致，负载均衡器 Ribbon 默认会通过 Eureka Client 向 Eureka 服务端的服务注册列表中获取服务的信息，并缓存一份在本地 JVM 中，根据缓存的服务注册列表信息，可以通过 LoadBalancerClient 来选择不同的服务实例，从而实现负载均衡。主要做如下的增强处理：

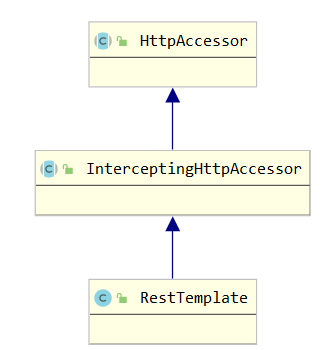

基本用法就是注入一个 RestTemplate，并使用@LoadBalance注解标注 RestTemplate，从而使RestTemplate具备负载均衡的能力。当 Spring 容器启动时，使用@LoadBalanced 注解修饰的 RestTemplate 会被添加拦截器 LoadBalancerInterceptor，拦截器会拦截 RestTemplate 发送的请求，转而执行LoadBalancerInterceptor 中的 intercept() 方法，并在 intercept()方法中使用LoadBalancerClient 处理请求，从而达到负载均衡的目的。

那么 RestTemplate 添加 @LoadBalanced 注解后，为什么会被拦截呢？这是因为 LoadBalancerAutoConfiguration 类维护了一个被 @LoadBalanced 修饰的 RestTemplate 列表，在初始化过程中，通过调用 customizer.customize(restTemplate) 方法为 RestTemplate 添加了 LoadBalancerInterceptor 拦截器，该拦截器中的方法将远程服务调用的方法交给了 LoadBalancerClient 去处理，从而达到了负载均衡的目的。

Ribbon会提供一个serviceId对应的服务实例，此外就不会做其他事了，基于此服务实例进行远程调用、返回结果处理等都是由RestTemplate去处理的

2、自动配置概述

2.1、RibbonAutoConfiguration

* 收集@RibbonClients注解信息封装为RibbonClientSpecification（功能和@LoadBalancerClients注解类似）

会收集注册@RibbonClients、RibbonClient注解，name和指定的配置类（包括默认）为RibbonClientSpecification(String name, Class<?>\[\] configuration)类

@Configuration

@RibbonClient(name = "orderService",configuration = HelloRibbonConfiguration.class)

@RibbonClients(defaultConfiguration = MyRibbonConfiguration.class)

public class RibbonConfiguration {}

* 创建SpringClientFactory extends NamedContextFactory<RibbonClientSpecification>命名上下文

①会基于容器中List<RibbonClientSpecification> configurations（上一步注册的配置集合），为每一个指定的name 创建一个上下文，父上下文为顶层Spring容器

每个上下文里包含可独自指定的RibbonClientSpecification配置和默认配置类RibbonClientConfiguration，如IClientConfig客户端配置、IRule策略的配置、超时配置等

②其中在RibbonClientConfiguration里的IClientConfig客户端配置的默认配置为DefaultClientConfigImpl，它还会加载文件配置的信息

从Spring env中加载"ribbon.配置项"这类全局默认配置、和加载"client名.ribbon.配置项"这类针对某个Client的配置信息

* 创建RibbonLoadBalancerClient(springClientFactory()) 用户使用的顶级LoadBalancerClient 接口对象

①List<RibbonClientSpecification>收集全局配置和单个服务的配置信息

②SpringClientFactory会为每一个服务创建独立的上下文

③new RibbonLoadBalancerClient(springClientFactory())

@Configuration
@Conditional(org.springframework.cloud.netflix.ribbon.RibbonAutoConfiguration.RibbonClassesConditions.class )
// 其内 RibbonClientConfigurationRegistrar 会收集注册 @RibbonClients 、 RibbonClient 注解内的那么， name 和指定的配置类（包括默认）为 RibbonClientSpecification
@RibbonClients
@AutoConfigureAfter(name = "org.springframework.cloud.netflix.eureka.EurekaClientAutoConfiguration" )
// 把 @LoadBalanced 注解修饰的 RestTemplate 会被添加拦截器 LoadBalancerInterceptor(loadBalancerClient, requestFactory)
@AutoConfigureBefore({ LoadBalancerAutoConfiguration.class , AsyncLoadBalancerAutoConfiguration.class })
@EnableConfigurationProperties({ RibbonEagerLoadProperties.class , ServerIntrospectorProperties.class })
public class RibbonAutoConfiguration {

@Autowired(required = false )
private List<RibbonClientSpecification> configurations = new ArrayList<>();
@Autowired
private RibbonEagerLoadProperties ribbonEagerLoadProperties ;
@Bean
public HasFeatures ribbonFeature() {
return HasFeatures.namedFeature ("Ribbon" , Ribbon.class );
}
// 客户端配置容器工厂：会为每一个 ClientName 和指定的配置类 ( 包含了默认配置类 RibbonClientConfiguration) 创建一个独立的上下文
@Bean
public SpringClientFactory springClientFactory() {
SpringClientFactory factory = new SpringClientFactory();
factory.setConfigurations(this .configurations );
return factory;
}
// 使用客户端配置容器工厂创建顶层对象， RibbonLoadBalancerClient ，实现了 LoadBalancerClient 接口
@Bean
@ConditionalOnMissingBean(LoadBalancerClient.class )
public LoadBalancerClient loadBalancerClient() {
return new RibbonLoadBalancerClient(springClientFactory());
}

// 略

}

// SpringClientFactory

public class SpringClientFactory extends NamedContextFactory<RibbonClientSpecification> {

static final String NAMESPACE = "ribbon" ;

public SpringClientFactory() {
super (RibbonClientConfiguration.class , NAMESPACE , "ribbon.client.name" );
}

public ILoadBalancer getLoadBalancer(String name) {
return getInstance(name, ILoadBalancer.class );
}

// 通过 NamedContextFactory 获取指定容器内的某个 type 实例，获取不到时，会通过 IClientConfig 进行创建，
// 调用容器的 autowireBean 进属性注入，但是最终实例不会放入容器中
@Override
public <C> C getInstance(String name, Class<C> type) {
C instance = super .getInstance(name, type);
if (instance != null ) {
return instance;
}
IClientConfig config = getInstance(name, IClientConfig.class );
return instantiateWithConfig(getContext(name), type, config);
}

// 略
}

2.2、 RibbonClientConfiguration 默认配置(serviceId维度)

* 是默认的Ribbon客户端配置类，在创建SpringClientFactory是指定的默认配置类

* 每个独立的服务ID上下文中都会注入此类配置的信息

指定了robbin会用到的所有组件的bean
同时还import指定了具体的httpClient的自动配置

@Import({ HttpClientConfiguration.class , OkHttpRibbonConfiguration.class ,

RestClientRibbonConfiguration.class , HttpClientRibbonConfiguration.class })

2.2.1、Name容器中6大可配置组件

Spring Ribbon的6大可配置组件类及默认配置

|----------------------------|---------------|-------------------------------------------------------------------------|-------------------------------------------------------|
| 自动化配置接口 | 描述 | 默认实现 | 说明 |

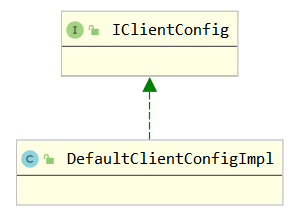

| IClientConfig | Ribbon的客户端配置 | com.netflix.client.config.DefaultClientConfigImpl | 对如下组件及其他信息的配置项 |

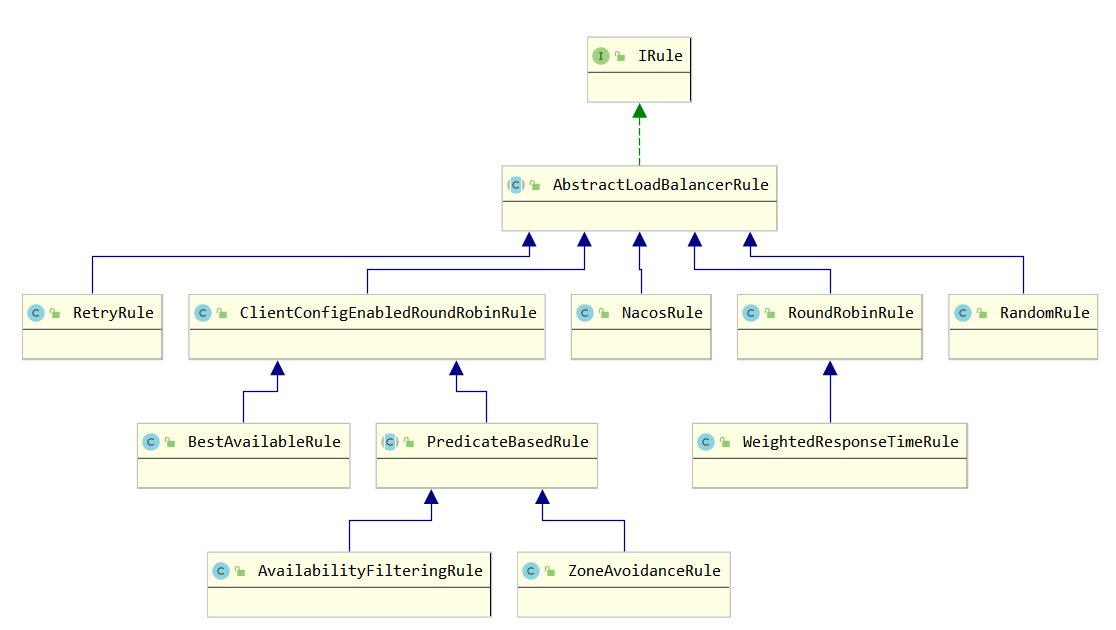

| IRule | Ribbon的负载均衡策略 | com.netflix.loadbalancer.ZoneAvoidanceRule | 该策略能在多区域环境下选出最佳区域的实例进行访问 |
| IPing | Ribbon的实例检查策略 | com.netflix.loadbalancer.NoOpPing | 该检查策略是一个特殊的实现，实际上它并不会检查实例是否可用，而是始终返回true，默认所有的实例都是可用的 |

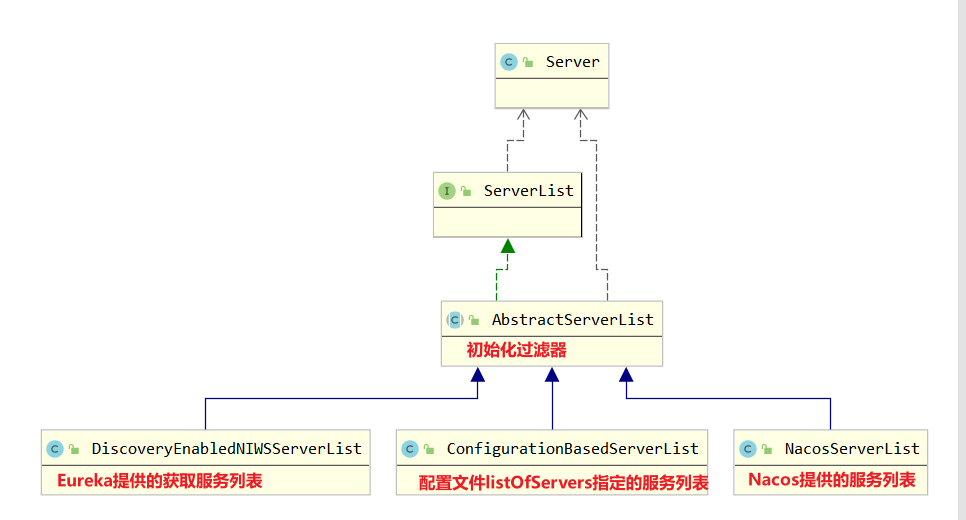

| ServerList<Server> | 服务实例清单维护机制 | com.netflix.loadbalancer.ConfigurationBasedServerList | |

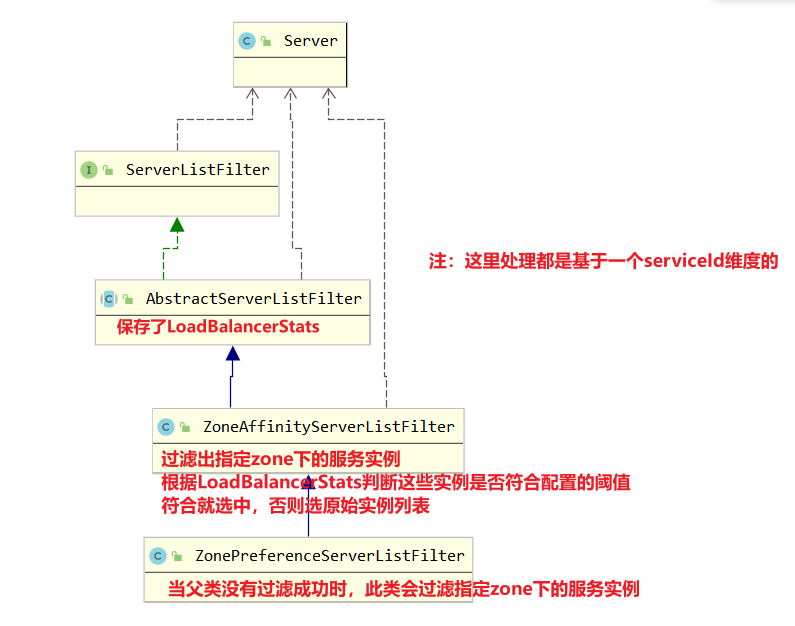

| ServerListFilter<Server> | 服务实例清单过滤机制 | org.springframework.cloud.netflix.ribbon.ZonePreferenceServerListFilter | 该策略能够优先过滤出与请求调用方处于同一个区域的服务清单 |

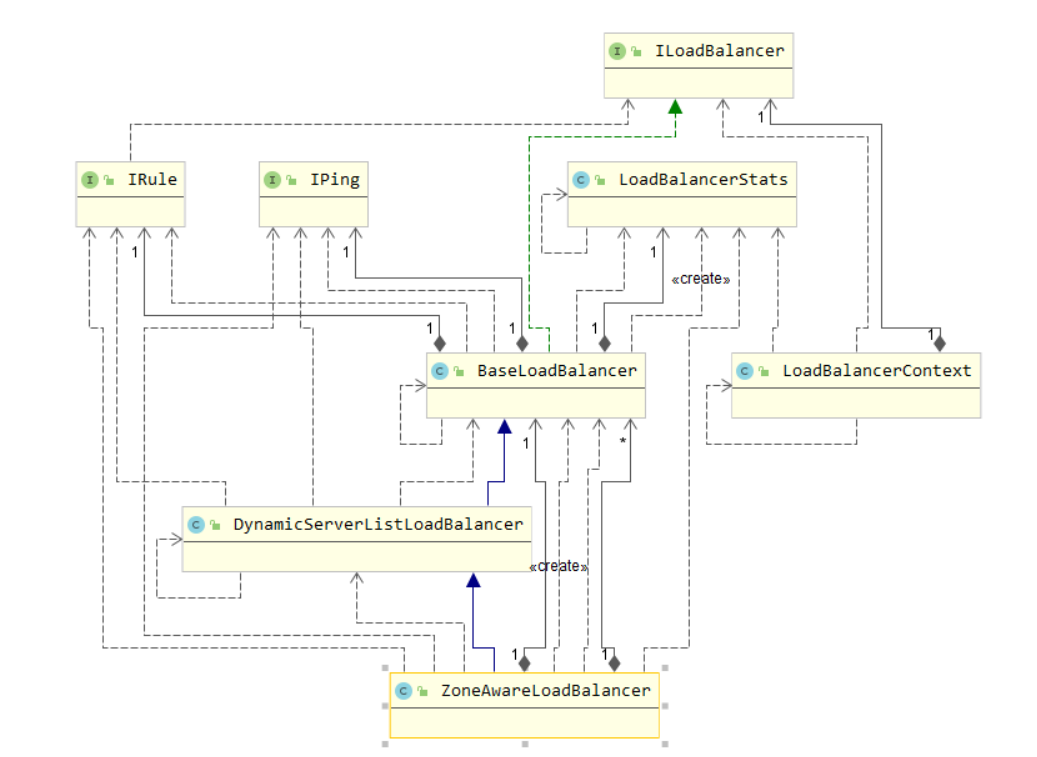

| ILoadBalancer | （负载均衡器主类） | com.netflix.loadbalancer.ZoneAwareLoadBalancer | 该策略具备服务感知能力，封装了如上几个组件 |

与Eureka、Ncaos集成

* 当在Spring Cloud中同时引入Spring Cloud Eureka 和 Spring Cloud Ribbon 时，会触发Eureka对于Ribbon的自动化配置，那么Ribbon的相关默认实现类就会有所变化。

|----------------------|---------------|--------------------------------------------------------------|--------------------------|
| 自动化配置接口 | 描述 | 默认实现 | 说明 |
| IPing | Ribbon的实例检查策略 | com.netflix.niws.loadbalancer.NIWSDiscoveryPing | 该实现将实例检查的任务交给服务治理框架来进行维护 |
| ServerList<Server> | 服务实例清单维护机制 | com.netflix.niws.loadbalancer.DiscoveryEnabledNIWSServerList | 该实现会将服务清单列表交给Eureka来维护 |

在与Spring Cloud Eureka结合使用时，我们的配置会更简单，例如上一步中提到的客户端配置EUREKA-CLIENT.ribbon.listOfServers，就不需要再这么麻烦的进行配置，

因为Eureka的自动配置类会为我们维护所有实例的清单。

我们也可以通过参数配置来禁用Eureka对Ribbon服务实例的维护实现：ribbon.eureka.enabled=false

* 同样的，当在Spring Cloud中同时引入Spring Cloud Nacos和 Spring Cloud Ribbon 时，且禁用了Eureka，此时也会只有Nacos自定义的实现类覆盖关默认实现类

例如我们希望使用Nacos的IRule实现，那么在配置类中加上

@Bean
public IRule ribbonRule() {
return new NacosRule();
}

// Spring Cloud Ribbon中对RibbonClient的默认配置类

@Configuration(proxyBeanMethods = false )
@EnableConfigurationProperties
// 具体通信工具配置 HttpClient
@Import({ HttpClientConfiguration.class , OkHttpRibbonConfiguration.class ,
RestClientRibbonConfiguration.class , HttpClientRibbonConfiguration.class })
public class RibbonClientConfiguration {

public static final int DEFAULT_CONNECT_TIMEOUT = 1000;
public static final int DEFAULT_READ_TIMEOUT = 1000;
public static final boolean DEFAULT_GZIP_PAYLOAD = true ;

@RibbonClientName
private String name = "client" ;

@Autowired
private PropertiesFactory propertiesFactory ;

@Bean
@ConditionalOnMissingBean
public IClientConfig ribbonClientConfig() {
DefaultClientConfigImpl config = new DefaultClientConfigImpl();
config.loadProperties(this .name );
config.set(CommonClientConfigKey.ConnectTimeout , DEFAULT_CONNECT_TIMEOUT );
config.set(CommonClientConfigKey.ReadTimeout , DEFAULT_READ_TIMEOUT );
config.set(CommonClientConfigKey.GZipPayload , DEFAULT_GZIP_PAYLOAD );
return config;
}

@Bean
@ConditionalOnMissingBean
public IRule ribbonRule(IClientConfig config) {
if (this .propertiesFactory .isSet(IRule.class , name )) {
return this .propertiesFactory .get(IRule.class , config, name );
}
ZoneAvoidanceRule rule = new ZoneAvoidanceRule();
rule.initWithNiwsConfig(config);
return rule;
}

// 各个组件的默认实现
@Bean
@ConditionalOnMissingBean
public IPing ribbonPing(IClientConfig config) {
if (this .propertiesFactory .isSet(IPing.class , name )) {
return this .propertiesFactory .get(IPing.class , config, name );
}
return new DummyPing();
}

@Bean
@ConditionalOnMissingBean
@SuppressWarnings("unchecked" )
public ServerList<Server> ribbonServerList(IClientConfig config) {
if (this .propertiesFactory .isSet(ServerList.class , name )) {
return this .propertiesFactory .get(ServerList.class , config, name );
}
ConfigurationBasedServerList serverList = new ConfigurationBasedServerList();
serverList.initWithNiwsConfig(config);
return serverList;
}

@Bean
@ConditionalOnMissingBean
public ILoadBalancer ribbonLoadBalancer(IClientConfig config,
ServerList<Server> serverList, ServerListFilter<Server> serverListFilter,
IRule rule, IPing ping, ServerListUpdater serverListUpdater) {
if (this .propertiesFactory .isSet(ILoadBalancer.class , name )) {
return this .propertiesFactory .get(ILoadBalancer.class , config, name );
}
return new ZoneAwareLoadBalancer<>(config, rule, ping, serverList,
serverListFilter, serverListUpdater);
}

// 略

}

2.2.2、 OkHttpRibbonConfiguration （例）

配置具体的通信工具，例如当项目存在OkHttpClient类且存在配置属性ribbon.okhttp.enabled，会加载这个配置类

* OkHttpLoadBalancingClient和RetryableOkHttpLoadBalancingClient实现类bean

是实现负载均衡功能中顶级接口com.netflix.client.IClient

* OkHttpClientConfiguration

是存粹的OkHttpClient的配置，包括配置连接池、生成OkHttpClient对象

注意这里OkHttpClient的生成，会从IClientConfig config配置中获取Ribbon相关的配置（超时配置），设置在OkHttpClient中

注：基于RestTemplate使用ribbon的方法内，是没有用到此配置的bean。是直接借助RestTemplate的通信功能进行访问。Ribbon值提供serverInstan的选择

@Configuration(proxyBeanMethods = false )
@ConditionalOnProperty("ribbon.okhttp.enabled" )
@ConditionalOnClass(name = "okhttp3.OkHttpClient" )
public class OkHttpRibbonConfiguration {

@RibbonClientName
private String name = "client" ;

@Bean
@ConditionalOnMissingBean(AbstractLoadBalancerAwareClient.class )
@ConditionalOnClass(name = "org.springframework.retry.support.RetryTemplate" )
public RetryableOkHttpLoadBalancingClient retryableOkHttpLoadBalancingClient(
IClientConfig config, ServerIntrospector serverIntrospector,
ILoadBalancer loadBalancer, RetryHandler retryHandler,
LoadBalancedRetryFactory loadBalancedRetryFactory, OkHttpClient delegate,
RibbonLoadBalancerContext ribbonLoadBalancerContext) {
RetryableOkHttpLoadBalancingClient client = new RetryableOkHttpLoadBalancingClient(
delegate, config, serverIntrospector, loadBalancedRetryFactory);
client.setLoadBalancer(loadBalancer);
client.setRetryHandler(retryHandler);
client.setRibbonLoadBalancerContext(ribbonLoadBalancerContext);
Monitors.registerObject ("Client_" + this .name , client);
return client;
}

@Bean
@ConditionalOnMissingBean(AbstractLoadBalancerAwareClient.class )
@ConditionalOnMissingClass("org.springframework.retry.support.RetryTemplate" )
public OkHttpLoadBalancingClient okHttpLoadBalancingClient(IClientConfig config,
ServerIntrospector serverIntrospector, ILoadBalancer loadBalancer,
RetryHandler retryHandler, OkHttpClient delegate) {
OkHttpLoadBalancingClient client = new OkHttpLoadBalancingClient(delegate, config,
serverIntrospector);
client.setLoadBalancer(loadBalancer);
client.setRetryHandler(retryHandler);
Monitors.registerObject ("Client_" + this .name , client);
return client;
}

@Configuration(proxyBeanMethods = false )
protected static class OkHttpClientConfiguration {

private OkHttpClient httpClient ;

@Bean
@ConditionalOnMissingBean(ConnectionPool.class )
public ConnectionPool httpClientConnectionPool(IClientConfig config,
OkHttpClientConnectionPoolFactory connectionPoolFactory) {
RibbonProperties ribbon = RibbonProperties.from (config);
int maxTotalConnections = ribbon.maxTotalConnections();
long timeToLive = ribbon.poolKeepAliveTime();
TimeUnit ttlUnit = ribbon.getPoolKeepAliveTimeUnits();
return connectionPoolFactory.create(maxTotalConnections, timeToLive, ttlUnit);
}

@Bean
@ConditionalOnMissingBean(OkHttpClient.class )
public OkHttpClient client(OkHttpClientFactory httpClientFactory,
ConnectionPool connectionPool, IClientConfig config) {
RibbonProperties ribbon = RibbonProperties.from (config);
this .httpClient = httpClientFactory.createBuilder(false )
.connectTimeout(ribbon.connectTimeout(), TimeUnit.MILLISECONDS )
.readTimeout(ribbon.readTimeout(), TimeUnit.MILLISECONDS )
.followRedirects(ribbon.isFollowRedirects())
.connectionPool(connectionPool).build();
return this .httpClient ;
}

@PreDestroy
public void destroy() {
if (httpClient != null ) {
httpClient .dispatcher().executorService().shutdown();
httpClient .connectionPool().evictAll();
}
}

}

2.3、 LoadBalancerAutoConfiguration

* 把标注了@LoadBalanced注解的所有RestTemplate实例，添加一个LoadBalancerInterceptor(loadBalancerClient, requestFactory)

loadBalancerClient是在RibbonAutoConfiguration中指定的RibbonLoadBalancerClient(springClientFactory()) 类型bean
requestFactory是本配置类中指定的LoadBalancerRequestFactory类型bean
@LoadBalanced注解就是@Qualifier类注解，用于匹配bean的标志

@Qualifier
public @interface LoadBalanced {}

* 执行RestTemplates时，会被这个拦截器拦截，

①LoadBalancerRequestFactory会根据传递进来的ClientHttpRequestExecution创建具体通信工具封装后的LoadBalancerRequest

②RestTemplates可以设置ClientHttpRequestFactory，默认为SimpleClientHttpRequestFactory来创建ClientHttpRequest

③LoadBalancerClient负载均衡器会根据serviceName选择合适的路径，进行请求

@Configuration(proxyBeanMethods = false )
@ConditionalOnClass(RestTemplate.class )
@ConditionalOnBean(LoadBalancerClient.class )
@EnableConfigurationProperties(LoadBalancerRetryProperties.class )
public class LoadBalancerAutoConfiguration {

@LoadBalanced
@Autowired(required = false )
private List<RestTemplate> restTemplates = Collections.emptyList ();

@Autowired(required = false )
private List<LoadBalancerRequestTransformer> transformers = Collections.emptyList ();

// 把标注的了 @LoadBalanced 所有 RestTemplate ，添加一个 LoadBalancerInterceptor(loadBalancerClient, requestFactory)
@Bean
public SmartInitializingSingleton loadBalancedRestTemplateInitializerDeprecated(
final ObjectProvider<List<RestTemplateCustomizer>> restTemplateCustomizers) {
return () -> restTemplateCustomizers.ifAvailable(customizers -> {
for (RestTemplate restTemplate : LoadBalancerAutoConfiguration.this .restTemplates) {
for (RestTemplateCustomizer customizer : customizers) {
customizer.customize(restTemplate);
}
}
});
}

@Bean
@ConditionalOnMissingBean
public LoadBalancerRequestFactory loadBalancerRequestFactory(
LoadBalancerClient loadBalancerClient) {
return new LoadBalancerRequestFactory(loadBalancerClient, this .transformers );
}

@Configuration(proxyBeanMethods = false )
@ConditionalOnMissingClass("org.springframework.retry.support.RetryTemplate" )
static class LoadBalancerInterceptorConfig {

@Bean
public LoadBalancerInterceptor ribbonInterceptor(
LoadBalancerClient loadBalancerClient,
LoadBalancerRequestFactory requestFactory) {
return new LoadBalancerInterceptor(loadBalancerClient, requestFactory);
}

@Bean
@ConditionalOnMissingBean
public RestTemplateCustomizer restTemplateCustomizer(
final LoadBalancerInterceptor loadBalancerInterceptor) {
return restTemplate -> {
List<ClientHttpRequestInterceptor> list = new ArrayList<>(
restTemplate.getInterceptors());
list.add(loadBalancerInterceptor);
restTemplate.setInterceptors(list);
};
}

}

// 略

}

public class LoadBalancerInterceptor implements ClientHttpRequestInterceptor {

private LoadBalancerClient loadBalancer ;
private LoadBalancerRequestFactory requestFactory ;
public LoadBalancerInterceptor(LoadBalancerClient loadBalancer,
LoadBalancerRequestFactory requestFactory) {
this .loadBalancer = loadBalancer;
this .requestFactory = requestFactory;
}

public LoadBalancerInterceptor(LoadBalancerClient loadBalancer) {
// for backwards compatibility
this (loadBalancer, new LoadBalancerRequestFactory(loadBalancer));
}

// 执行 RestTemplates 时，会被这个拦截器拦截，
//LoadBalancerRequestFactory 会根据传递进来的 ClientHttpRequestExecution 创建具体通信工具封装后的 LoadBalancerRequest
// RestTemplates 可以设置 ClientHttpRequestFactory ，默认为 SimpleClientHttpRequestFactory 来创建 ClientHttpRequest
//LoadBalancerClient 负载均衡器会根据 serviceName 选择合适的路径，进行请求
//
@Override
public ClientHttpResponse intercept(final HttpRequest request, final byte \[\] body,
final ClientHttpRequestExecution execution) throws IOException {
final URI originalUri = request.getURI();
String serviceName = originalUri.getHost();
return this .loadBalancer .execute(serviceName,
this .requestFactory .createRequest(request, body, execution));
}

3、Name容器中6大可配置组件

3.1、概述

Spring Ribbon的6大可配置组件类及默认配置

3.2、IClientConfig配置项组件

3.2.1、 IClientConfig 接口

* ClientName和NameSpace的获取

这是为了隔离不同的服务调用端的配置

* 其他接口就是属性的增删改查

public interface IClientConfig {

public String getClientName();
public String getNameSpace();

public void loadProperties(String clientName);
public void loadDefaultValues();

public Map<String, Object> getProperties();
public boolean containsProperty(IClientConfigKey key);

public String resolveDeploymentContextbasedVipAddresses();
public int getPropertyAsInteger(IClientConfigKey key, int defaultValue);
public String getPropertyAsString(IClientConfigKey key, String defaultValue);
public boolean getPropertyAsBoolean(IClientConfigKey key, boolean defaultValue);
public <T> T get(IClientConfigKey<T> key);
public <T> T get(IClientConfigKey<T> key, T defaultValue);
public <T> IClientConfig set(IClientConfigKey<T> key, T value);

}

3.2.2、DefaultClientConfigImpl实现类

* 作用是保存了所有的配置项，基于Archaius实现，支持动态的获取配置项的最新值

* 默认实现是DefaultClientConfigImpl，此类作用：

①保存各个组件的默认实现类，比如

public static final String DEFAULT_NFLOADBALANCER_RULE_CLASSNAME = "com.netflix.loadbalancer.AvailabilityFilteringRule";

public static final String DEFAULT_NFLOADBALANCER_CLASSNAME = "com.netflix.loadbalancer.ZoneAwareLoadBalancer";

注：此默认配置在DefaultClientConfigImpl和RibbonClientConfiguration （配置bean加入到独立的服务上下文中）均有指定

②保存各种属性的默认配置，支持动态比如

public static final int DEFAULT_READ_TIMEOUT = 5000;

public static final int DEFAULT_CONNECTION_MANAGER_TIMEOUT = 2000;

public static final int DEFAULT_CONNECT_TIMEOUT = 2000;

* loadProperties会加载环境对象中如下属性，保存到本地缓存Map<String, Object> properties，或者支持动态刷新的Map<String, DynamicStringProperty> dynamicProperties

①从Spring env中加载"ribbon.配置项"这类，作为默认配置

使用 ribbon.<key>=<value> 的形式配置，例如全局配置连接超时时间：

ribbon:

ConnectTimeout: 250

②和加载"client名.ribbon.配置项"这类针对某个Client的配置信息

指定客户端配置方式采用 <client>.ribbon.<key>=<value>，使用样例如下所示，同时，如果同时配置了全局配置和指定客户端配置，那么以指定客户端的配置为准。

EUREKA-CLIENT:

ribbon:

listOfServers: localhost:8001,localhost:8002

* 基本原理（更多原理见Archaius文档）

基于Archaius作为数据源根据，对于Springboot项目来说，由ArchaiusAutoConfiguration进行自动配置，这个数据源一般为ConfigurableEnvironmentConfiguration

此AbstractConfiguration实现类，以Spring容器的环境Environmen对象作为数据源进行获取，而不会对其进行反向设置

也会组合其他的数据源，一并配置到ConfigurationManager.install(config);

同时也注入了一个监听器ApplicationListener<EnvironmentChangeEvent>

当监听到环境配置修改时，会获取ConfigurableEnvironmentConfiguration中设置好的自动的动态刷新监听器，执行

listener.configurationChanged(new ConfigurationEvent(source, type,key, value, beforeUpdate));

这样Map<String, Object> properties，或者支持动态刷新的Map<String, DynamicStringProperty> dynamicProperties里对应的值就会被刷新

config.loadProperties(clientname)方法会从ConfigurableEnvironmentConfiguration中在抽取出指定格式key的键值对作为新的AbstractConfiguration实现类

即SubsetConfiguration以实现数据源的隔离，例如SubsetConfiguration对抽象方法的实现，parent就是原始ConfigurableEnvironmentConfiguration配置

getParentKey(key)会拼接clientname前缀

public void addPropertyDirect(String key, Object value) {

parent.addProperty(getParentKey(key), value);

}

public class DefaultClientConfigImpl implements IClientConfig {

public static final Boolean DEFAULT_PRIORITIZE_VIP_ADDRESS_BASED_SERVERS = Boolean.TRUE ;
public static final String DEFAULT_NFLOADBALANCER_PING_CLASSNAME = "com.netflix.loadbalancer.DummyPing" ; // DummyPing.class.getName();
public static final String DEFAULT_NFLOADBALANCER_RULE_CLASSNAME = "com.netflix.loadbalancer.AvailabilityFilteringRule" ;
public static final String DEFAULT_NFLOADBALANCER_CLASSNAME = "com.netflix.loadbalancer.ZoneAwareLoadBalancer" ;
public static final boolean DEFAULT_USEIPADDRESS_FOR_SERVER = Boolean.FALSE ;
public static final String DEFAULT_CLIENT_CLASSNAME = "com.netflix.niws.client.http.RestClient" ;
public static final String DEFAULT_VIPADDRESS_RESOLVER_CLASSNAME = "com.netflix.client.SimpleVipAddressResolver" ;
public static final int DEFAULT_MAX_TOTAL_TIME_TO_PRIME_CONNECTIONS = 30000;
// 略

public void loadProperties(String restClientName) {
// 启用动态属性如果开启属性将具有动态性这里也是唯一一处将该值设置成 true 的地方
// 所以如果仅仅是默认值不支持动态属性的
enableDynamicProperties = true ;
// 设置 clientName
setClientName(restClientName);
// 加载默认属性
// 依赖 Archaius 获取对应 key 的配置值。但是但是有一点需要特别注意。这里的 ConfigurationManager.getConfigInstance().getString() 方法获取的配置和
// 例如我们配置的值是 a,b,c 那么 getStringValue 获取的值是 a,b,c 而 getString() 获取的却是 a ！所以默认值字符串类型的配置里面出现逗号那就有问题了。
//
loadDefaultValues();
// 这里可以看到底层的配置还是通过 Archaius 来配置的所以我们把配置写在 classpath 的 config.properties 中是生效的
// 对于 subset 这个方法举个例子可能会更清楚例如我们在 config 文件中的配置是 coredy.ribbon.ReadTimeout
// 我们调用 subset("coredy") 那就会给我们返回所有以 coredy 开头的 Configuration
Configuration props = ConfigurationManager.getConfigInstance().subset(restClientName);
// 遍历得到的 Configuration 将属性放到全局的配置里面 properties
for (Iterator<String> keys = props.getKeys(); keys.hasNext(); ) {
String key = keys.next();
String prop = key;
try {

// 指定了NameSpace的情况，默认你为ribbon，需要截断这个前缀
if (prop.startsWith(getNameSpace())) {
prop = prop.substring(getNameSpace().length() + 1);
}
// 特别注意这里是使用 getStringValue(props, key) 来获取值得
// 意为着你配置的属性是 a,b,c 那么最终在全局配置 properties 里面的值也是 a,b,c
setPropertyInternal(prop, getStringValue(props, key));
} catch (Exception ex) {
throw new RuntimeException(String.format ("Property %s is invalid" , prop));
}
}

// 略
}

3.3、ServerList<Server>获取指定serviceId服务列表组件

3.3.1、 ServerList<T extends Server >接口

* 定义获取指定serviceId服务列表的方法

public interface ServerList<T extends Server> {

// 初始 可用的服务列表
public List<T> getInitialListOfServers();
// 经过ping进行心跳正常过滤后的最新可用的服务列表
public List<T> getUpdatedListOfServers();

}

* 一个Server对象表示一个服务实例的信息

public class Server {

public static final String UNKNOWN_ZONE = "UNKNOWN" ;
private String host ;
private int port = 80;
private String scheme ;
private volatile String id ;// 通常为 http域名+端口
private volatile boolean isAliveFlag ;
private String zone = UNKNOWN_ZONE ;
private volatile boolean readyToServe = true ;

private MetaInfo simpleMetaInfo = new MetaInfo() {
/**
* 服务实例对应服务器的名称和服务组
*/

@Override
public String getAppName() {
return null ;
}
@Override
public String getServerGroup() {
return null ;
}
/**
* 服务实例的别名
*/
@Override
public String getServiceIdForDiscovery() {
return null ;
}

@Override
public String getInstanceId() {
return id ;
}
};

public Server(String host, int port) {
this (null , host, port);
}

public Server(String scheme, String host, int port) {
this .scheme = scheme;
this .host = host;
this .port = port;
this .id = host + ":" + port;
isAliveFlag = false ;
}

//..

}

3.3.2、NacosServerList

@Bean
@ConditionalOnMissingBean
@SuppressWarnings("unchecked" )
public ServerListFilter<Server> ribbonServerListFilter(IClientConfig config) {
if (this .propertiesFactory .isSet(ServerListFilter.class , name )) {
return this .propertiesFactory .get(ServerListFilter.class , config, name );
}
ZonePreferenceServerListFilter filter = new ZonePreferenceServerListFilter();
filter.initWithNiwsConfig(config);
return filter;
}

* 继承AbstractServerList，这里值初始化了过滤器实现类

优先取NIWSServerListFilterClassName配置的，
如果为null，取NIWSServerListFilterClassName类
在RibbonClientConfiguration自动配置类中，默认配置为ZonePreferenceServerListFilter

* NacosServerList实现类

逻辑简单，直接借助Nacos提供的客户端NacosDiscoveryProperties 获取服务列表

List<Instance> instances = discoveryProperties.namingServiceInstance().selectInstances(serviceId, true);

再适配为ribbon需要的Server类型即可
一个iClientConfig.getClientName()，即一个ServiceId对应一个NacosServerList

public class NacosServerList extends AbstractServerList<NacosServer> {

private NacosDiscoveryProperties discoveryProperties ;

private String serviceId ;

public NacosServerList(NacosDiscoveryProperties discoveryProperties) {
this .discoveryProperties = discoveryProperties;
}

@Override
public List<NacosServer> getInitialListOfServers() {
return getServers();
}

@Override
public List<NacosServer> getUpdatedListOfServers() {
return getServers();
}

private List<NacosServer> getServers() {
try {
List<Instance> instances = discoveryProperties .namingServiceInstance()
.selectInstances(serviceId , true );
return instancesToServerList(instances);
}
catch (Exception e) {
throw new IllegalStateException(
"Can not get service instances from nacos, serviceId=" + serviceId ,
e);
}
}

private List<NacosServer> instancesToServerList(List<Instance> instances) {
List<NacosServer> result = new ArrayList<>();
if (null == instances) {
return result;
}
for (Instance instance : instances) {
result.add(new NacosServer(instance));
}

return result;
}

public String getServiceId() {
return serviceId ;
}

@Override
public void initWithNiwsConfig(IClientConfig iClientConfig) {
this .serviceId = iClientConfig.getClientName();
}
}

3.4、ServerListFilter<T extends Server>服务列表过滤组件

3.4.1、 ServerListFilter 接口

public interface ServerListFilter<T extends Server> {

public List<T> getFilteredListOfServers(List<T> servers);

}

3.4.2、ZoneAffinityServerListFilter实现类

* getFilteredListOfServers的实现逻辑，分两步过滤

初步过滤：

对指定serverId下的所有实例列表默认使用ZoneAffinityPredicate使用过滤：过滤配置指定zone的服务实例

一般的服务发现客户端会配置好这个zone值

对初步过滤的结果再次判断

①配置zoneAffinity（默认flase）和zoneExclusive（默认flase）均没有true时，不过滤zone，选择所有实例列表

②当zoneExclusive为true，使用初步过滤的（指定zone过滤）

③当zoneAffinity为true，表示需要再次过滤判断：基于LoadBalancerStats判断这些初步过滤的服务实例的状态是否符合配置的阈值

符合就使用过滤的，否则不过滤

((double) circuitBreakerTrippedCount) / instanceCount >= blackOutServerPercentageThreshold.get()

|| loadPerServer >= activeReqeustsPerServerThreshold.get()

|| (instanceCount - circuitBreakerTrippedCount) < availableServersThreshold.get())

public class ZoneAffinityServerListFilter<T extends Server> extends
AbstractServerListFilter<T> implements IClientConfigAware {

private volatile boolean zoneAffinity = DefaultClientConfigImpl.DEFAULT_ENABLE_ZONE_AFFINITY ;
private volatile boolean zoneExclusive = DefaultClientConfigImpl.DEFAULT_ENABLE_ZONE_EXCLUSIVITY ;
private DynamicDoubleProperty activeReqeustsPerServerThreshold ;
private DynamicDoubleProperty blackOutServerPercentageThreshold ;
private DynamicIntProperty availableServersThreshold ;
private Counter overrideCounter ;
private ZoneAffinityPredicate zoneAffinityPredicate = new ZoneAffinityPredicate();

private static Logger logger = LoggerFactory.getLogger (ZoneAffinityServerListFilter.class );

String zone ;

public ZoneAffinityServerListFilter() {
}

public ZoneAffinityServerListFilter(IClientConfig niwsClientConfig) {
initWithNiwsConfig(niwsClientConfig);
}

// 从配置组件中获取属性
@Override
public void initWithNiwsConfig(IClientConfig niwsClientConfig) {
String sZoneAffinity = "" + niwsClientConfig.getProperty(CommonClientConfigKey.EnableZoneAffinity , false );
if (sZoneAffinity != null ){
zoneAffinity = Boolean.parseBoolean (sZoneAffinity);
}
String sZoneExclusive = "" + niwsClientConfig.getProperty(CommonClientConfigKey.EnableZoneExclusivity , false );
if (sZoneExclusive != null ){
zoneExclusive = Boolean.parseBoolean (sZoneExclusive);
}
if (ConfigurationManager.getDeploymentContext () != null ) {
zone = ConfigurationManager.getDeploymentContext ().getValue(ContextKey.zone );
}
activeReqeustsPerServerThreshold = DynamicPropertyFactory.getInstance ().getDoubleProperty(niwsClientConfig.getClientName() + "." + niwsClientConfig.getNameSpace() + ".zoneAffinity.maxLoadPerServer" , 0.6d);
blackOutServerPercentageThreshold = DynamicPropertyFactory.getInstance ().getDoubleProperty(niwsClientConfig.getClientName() + "." + niwsClientConfig.getNameSpace() + ".zoneAffinity.maxBlackOutServesrPercentage" , 0.8d);
availableServersThreshold = DynamicPropertyFactory.getInstance ().getIntProperty(niwsClientConfig.getClientName() + "." + niwsClientConfig.getNameSpace() + ".zoneAffinity.minAvailableServers" , 2);
overrideCounter = Monitors.newCounter("ZoneAffinity_OverrideCounter" );
Monitors.registerObject("NIWSServerListFilter_" + niwsClientConfig.getClientName());
}

@Override
public List<T> getFilteredListOfServers(List<T> servers) {
if (zone != null && (zoneAffinity || zoneExclusive ) && servers !=null && servers.size() > 0){
// 初步过滤：使用指定 zone 过滤的
List<T> filteredServers = Lists.newArrayList (Iterables.filter (
servers, this .zoneAffinityPredicate .getServerOnlyPredicate()));
// 再次过滤判断，符合才使用初步过滤的，否则放行所有
if (shouldEnableZoneAffinity(filteredServers)) {
return filteredServers;
} else if (zoneAffinity ) {
overrideCounter .increment();
}
}
return servers;
}

//zoneAffinity 和 zoneExclusive 均没有 true 时，过滤
// 当 zoneExclusive 为 true ，使用初步过滤的（指定 zone 过滤）
// 当 zoneAffinity 为 true ，表示需要再次过滤：基于 LoadBalancerStats 判断这些初步过滤的服务实例的状态是否符合配置的阈值
// 符合就使用过滤的，否则不过滤
private boolean shouldEnableZoneAffinity(List<T> filtered) {
if (!zoneAffinity && !zoneExclusive ) {
return false ;
}
if (zoneExclusive ) {
return true ;
}
LoadBalancerStats stats = getLoadBalancerStats();
if (stats == null ) {
return zoneAffinity ;
} else {
ZoneSnapshot snapshot = stats.getZoneSnapshot(filtered);
double loadPerServer = snapshot.getLoadPerServer();
int instanceCount = snapshot.getInstanceCount();
int circuitBreakerTrippedCount = snapshot.getCircuitTrippedCount();
if (((double ) circuitBreakerTrippedCount) / instanceCount >= blackOutServerPercentageThreshold .get()
|| loadPerServer >= activeReqeustsPerServerThreshold .get()
|| (instanceCount - circuitBreakerTrippedCount) < availableServersThreshold .get()) {
return false ;
} else {
return true ;
}

}
}

}

3.4.3、ZonePreferenceServerListFilter实现类

* 在RibbonClientConfiguration自动配置中，默认实现为ZonePreferenceServerListFilter

* ZonePreferenceServerListFilter继承ZoneAffinityServerListFilter

当ZoneAffinityServerListFilter过滤失败（即调用父类过滤后，的实例数不变）)时，使用指定zone（如有）进行过滤

public class ZonePreferenceServerListFilter extends ZoneAffinityServerListFilter<Server> {

private String zone ;

@Override
public void initWithNiwsConfig(IClientConfig niwsClientConfig) {
super .initWithNiwsConfig(niwsClientConfig);
if (ConfigurationManager.getDeploymentContext () != null ) {
this .zone = ConfigurationManager.getDeploymentContext ()
.getValue(ContextKey.zone );
}
}

@Override
public List<Server> getFilteredListOfServers(List<Server> servers) {
List<Server> output = super .getFilteredListOfServers(servers);
if (this .zone != null && output.size() == servers.size()) {
List<Server> local = new ArrayList<>();
for (Server server : output) {
if (this .zone .equalsIgnoreCase(server.getZone())) {
local.add(server);
}
}
if (!local.isEmpty()) {
return local;
}
}
return output;
}

}

3.5、IPing连通性检测组件

// 各个组件的默认实现

@Bean

@ConditionalOnMissingBean

public IPing ribbonPing(IClientConfig config) {

if (this .propertiesFactory .isSet(IPing.class , name )) {

return this .propertiesFactory .get(IPing.class , config, name );

}

return new DummyPing();

}

* 默认的逻辑始终为true,即不会进行ping处理

这时为了性能考虑，不需要主动的去ping每一个实例的连通性，因为在ZoneAwareLoadBalancer中会进行过滤，

如果实例有问题，那么必定存在socket相关的异常，那么就会触发此实例的断路，

public interface IPing {
public boolean isAlive(Server server);
}

public class DummyPing extends AbstractLoadBalancerPing {

public DummyPing() {
}

public boolean isAlive(Server server) {
return true ;
}

@Override
public void initWithNiwsConfig(IClientConfig clientConfig) {
}
}

3.6、IRule选取规则组件

3.6.1、IRule接口

由接口方法即可知道：核心方法为choose选择一个serverId下的一个服务实例，而且逻辑或基于ILoadBalancer实现类

public interface IRule{

public Server choose(Object key);
public void setLoadBalancer(ILoadBalancer lb);
public ILoadBalancer getLoadBalancer();
}

3.6.2、ZoneAvoidanceRule实现类

3.6.2.1、主要流程

@Bean

@ConditionalOnMissingBean

public IRule ribbonRule(IClientConfig config) {

if (this .propertiesFactory .isSet(IRule.class , name )) {

return this .propertiesFactory .get(IRule.class , config, name );

}

ZoneAvoidanceRule rule = new ZoneAvoidanceRule();

rule.initWithNiwsConfig(config);

return rule;

}

* 是RibbonAutoConfiguration指定的默认规则

* 其核心逻辑是：当前serviceId下的每一个服务实例经过其内配置的compositePredicate进行过滤后的候选服务实例集合，再进行轮询即可

注：每一服务实例都需要走一遍下面的流程，比如ZoneAvoidanceRule.getAvailableZones方法会调用多此（其实没必要）

ZoneAvoidancePredicate校验

①基于LoadBalancerStats获取当前服务实例对应的zoneSnapshot

使用ZoneAvoidanceRule.getAvailableZones计算出可用有效的分区availableZones，再进行下一步AvailabilityPredicate的校验

getAvailableZones具体算法见下

②如果此服务实例对应的zone或者zoneSnapshot 不存在，那么会直接放行，进行下一步AvailabilityPredicate的校验

AvailabilityPredicate校验

①所有实例不处于断路状态

②所有实例的活跃请求数小于niws.loadbalancer.availabilityFilteringRule.activeConnectionsLimit配置，默认为int最大值

两个Predicate校验都满足后，最为候选加入List<Server> eligible

如果最终候选为0，那么再遍历一次，符合AvailabilityPredicate这个校验即可

如果二次校验AvailabilityPredicate还是失败，那么默认全部实例放行

对最终结果List<Server> eligible进行轮询

public abstract class PredicateBasedRule extends ClientConfigEnabledRoundRobinRule {

public abstract AbstractServerPredicate getPredicate();

@Override
public Server choose(Object key) {
ILoadBalancer lb = getLoadBalancer();
//getPredicate() 就是子类 ZoneAvoidanceRule 的 CompositePredicate compositePredicate
Optional<Server> server = getPredicate().chooseRoundRobinAfterFiltering(lb.getAllServers(), key);
if (server.isPresent()) {
return server.get();
} else {
return null ;
}
}
}

public class ZoneAvoidanceRule extends PredicateBasedRule {

private static final Random random = new Random();
private CompositePredicate compositePredicate ;

public ZoneAvoidanceRule() {
super ();
ZoneAvoidancePredicate zonePredicate = new ZoneAvoidancePredicate(this );
AvailabilityPredicate availabilityPredicate = new AvailabilityPredicate(this );
compositePredicate = createCompositePredicate(zonePredicate, availabilityPredicate);
}

private CompositePredicate createCompositePredicate(ZoneAvoidancePredicate p1, AvailabilityPredicate p2) {
return CompositePredicate.withPredicates (p1, p2)
.addFallbackPredicate(p2)
.addFallbackPredicate(AbstractServerPredicate.alwaysTrue ())
.build();

}

//..

}

//CompositePredicate 的父类，其中chooseRoundRobinAfterFiltering如下
public abstract class AbstractServerPredicate implements Predicate<PredicateKey> {

protected IRule rule ;
private volatile LoadBalancerStats lbStats ;

private final Random random = new Random();

private final AtomicInteger nextIndex = new AtomicInteger();

private final Predicate<Server> serverOnlyPredicate = new Predicate<Server>() {
@Override
public boolean apply(@Nullable Server input) {
return AbstractServerPredicate.this .apply(new PredicateKey(input));
}
};

public static AbstractServerPredicate alwaysTrue() {
return new AbstractServerPredicate() {
@Override
public boolean apply(@Nullable PredicateKey input) {
return true ;
}
};
}

// 同理：在过滤之后进行随机
public Optional<Server> chooseRandomlyAfterFiltering(List<Server> servers) {
List<Server> eligible = getEligibleServers(servers);
if (eligible.size() == 0) {
return Optional.absent ();
}
return Optional.of (eligible.get(random .nextInt(eligible.size())));
}

// 在过滤之后进行随机 轮询
public Optional<Server> chooseRoundRobinAfterFiltering(List<Server> servers) {
List<Server> eligible = getEligibleServers(servers);
if (eligible.size() == 0) {
return Optional.absent ();
}
return Optional.of (eligible.get(incrementAndGetModulo(eligible.size())));
}

public List<Server> getEligibleServers(List<Server> servers) {
return getEligibleServers(servers, null );
}

// 遍历每一服务实例，使用子类的apply进行校验过滤，返回符合的候选集合
public List<Server> getEligibleServers(List<Server> servers, Object loadBalancerKey) {
if (loadBalancerKey == null ) {
return ImmutableList.copyOf (Iterables.filter (servers, this .getServerOnlyPredicate()));
} else {
List<Server> results = Lists.newArrayList ();
for (Server server: servers) {
if (this .apply(new PredicateKey(loadBalancerKey, server))) {
results.add(server);
}
}
return results;
}
}

// 轮询
private int incrementAndGetModulo(int modulo) {
for (;;) {
int current = nextIndex .get();
int next = (current + 1) % modulo;
if (nextIndex .compareAndSet(current, next) && current < modulo)
return current;
}
}
// ...
}

public class ZoneAvoidancePredicate extends AbstractServerPredicate {

private volatile DynamicDoubleProperty triggeringLoad = new DynamicDoubleProperty("ZoneAwareNIWSDiscoveryLoadBalancer.triggeringLoadPerServerThreshold" , 0.2d);
private volatile DynamicDoubleProperty triggeringBlackoutPercentage = new DynamicDoubleProperty("ZoneAwareNIWSDiscoveryLoadBalancer.avoidZoneWithBlackoutPercetage" , 0.99999d);
private static final DynamicBooleanProperty ENABLED = DynamicPropertyFactory
.getInstance ().getBooleanProperty(
"niws.loadbalancer.zoneAvoidanceRule.enabled" , true );

public ZoneAvoidancePredicate(LoadBalancerStats lbStats,
IClientConfig clientConfig) {
super (lbStats, clientConfig);
initDynamicProperties(clientConfig);
}
private void initDynamicProperties(IClientConfig clientConfig) {
if (clientConfig != null ) {
triggeringLoad = DynamicPropertyFactory.getInstance ().getDoubleProperty(
"ZoneAwareNIWSDiscoveryLoadBalancer." + clientConfig.getClientName() + ".triggeringLoadPerServerThreshold" , 0.2d);

triggeringBlackoutPercentage = DynamicPropertyFactory.getInstance ().getDoubleProperty(
"ZoneAwareNIWSDiscoveryLoadBalancer." + clientConfig.getClientName() + ".avoidZoneWithBlackoutPercetage" , 0.99999d);
}

}

@Override
public boolean apply(@Nullable PredicateKey input) {
if (!ENABLED .get()) {
return true ;
}
String serverZone = input.getServer().getZone();
if (serverZone == null ) {
return true ;
}
LoadBalancerStats lbStats = getLBStats();
if (lbStats == null ) {
return true ;
}
if (lbStats.getAvailableZones().size() <= 1) {
return true ;
}
Map<String, ZoneSnapshot> zoneSnapshot = ZoneAvoidanceRule.createSnapshot (lbStats);
if (!zoneSnapshot.keySet().contains(serverZone)) {
return true ;
}
Set<String> availableZones = ZoneAvoidanceRule.getAvailableZones (zoneSnapshot, triggeringLoad .get(), triggeringBlackoutPercentage .get());
if (availableZones != null ) {
return availableZones.contains(input.getServer().getZone());
} else {
return false ;
}
}
}

public class AvailabilityPredicate extends AbstractServerPredicate {

private static final DynamicBooleanProperty CIRCUIT_BREAKER_FILTERING =
DynamicPropertyFactory.getInstance ().getBooleanProperty("niws.loadbalancer.availabilityFilteringRule.filterCircuitTripped" , true );
private static final DynamicIntProperty ACTIVE_CONNECTIONS_LIMIT =
DynamicPropertyFactory.getInstance ().getIntProperty("niws.loadbalancer.availabilityFilteringRule.activeConnectionsLimit" , Integer.MAX_VALUE );
private ChainedDynamicProperty.IntProperty activeConnectionsLimit = new ChainedDynamicProperty.IntProperty(ACTIVE_CONNECTIONS_LIMIT );

public AvailabilityPredicate(LoadBalancerStats lbStats, IClientConfig clientConfig) {
super (lbStats, clientConfig);
initDynamicProperty(clientConfig);
}
private void initDynamicProperty(IClientConfig clientConfig) {
String id = "default" ;
if (clientConfig != null ) {
id = clientConfig.getClientName();
activeConnectionsLimit = new ChainedDynamicProperty.IntProperty(id + "." + clientConfig.getNameSpace() + ".ActiveConnectionsLimit" , ACTIVE_CONNECTIONS_LIMIT );
}
}

@Override
public boolean apply(@Nullable PredicateKey input) {
LoadBalancerStats stats = getLBStats();
if (stats == null ) {
return true ;
}
return !shouldSkipServer(stats.getSingleServerStat(input.getServer()));
}

private boolean shouldSkipServer(ServerStats stats) {
if ((CIRCUIT_BREAKER_FILTERING .get() && stats.isCircuitBreakerTripped())
|| stats.getActiveRequestsCount() >= activeConnectionsLimit .get()) {
return true ;
}
return false ;
}

}

3.6.2.2、getAvailableZones获取有效分区

getAvailableZones(Map<String, ZoneSnapshot> snapshot, double triggeringLoad, double triggeringBlackoutPercentage)

* 参数：

①Map<String, ZoneSnapshot> snapshot每一个分区的快照，是基于LoadBalancerStats获取的

对一个分区中的所有服务实例进行计算后封装为new ZoneSnapshot(instanceCount, circuitBreakerTrippedCount, activeConnectionsCount, loadPerServer)

instanceCount：当前服务数
circuitBreakerTrippedCount：当前滑动窗口内断路的服务数
activeConnectionsCount：当前滑动窗口内此分区所有服务实例的有效连接总数数
LoadPerServer = activeConnectionsCount / (instanceCount - circuitBreakerTrippedCount)--此值越大表示，此分区剩余可用连接越少，负载就越大

②triggeringLoad和triggeringBlackoutPercentage都是配置的阈值

triggeringLoadPerServerThreshold，默认为0.2

avoidZoneWithBlackoutPercetage，默认为0.99999d

* getAvailableZones流程

①获取Set<String> availableZones当前可用的候选的Zones集合，取Map<String, ZoneSnapshot> snapshot的keys

②获取配置值

triggeringLoadPerServerThreshold，默认为0.2

avoidZoneWithBlackoutPercetage，默认为0.99999d

③去除服务实例数为0的分区

④去除 loadPerServer小于0 或者断路数/服务实例数>= avoidZoneWithBlackoutPercetage的分区

⑤计算LoadPerServer 最大的几个分区到worstZones集合，这个worstZones集合最大LoadPerServer 和最下LoadPerServer 相差必须小于0.000001d，

如果最大的LoadPerServer 小于triggeringLoadPerServerThreshold且上面步骤没有排除过任何一个分区不存在，那么就直接availableZones，而不用过滤worstZones

⑥对worstZones进行过滤，

获取在worstZones中所有分区的实例数总数，在此数范围内随机选择一个数，遍历worstZones，第一个实例数小于此数的分区为选中服务

从availableZones中去除此分区

⑦最终得到Set<String> availableZones

static Map<String, ZoneSnapshot> createSnapshot(LoadBalancerStats lbStats) {
Map<String, ZoneSnapshot> map = new HashMap<String, ZoneSnapshot>();
for (String zone : lbStats.getAvailableZones()) {
ZoneSnapshot snapshot = lbStats.getZoneSnapshot(zone);
map.put(zone, snapshot);
}
return map;
}

//LoadBalancerStats
public ZoneSnapshot getZoneSnapshot(List<? extends Server> servers) {
if (servers == null || servers.size() == 0) {
return new ZoneSnapshot();
}
int instanceCount = servers.size();
int activeConnectionsCount = 0;
int activeConnectionsCountOnAvailableServer = 0;
int circuitBreakerTrippedCount = 0;
double loadPerServer = 0;
long currentTime = System.currentTimeMillis ();
for (Server server: servers) {
ServerStats stat = getSingleServerStat(server);
if (stat.isCircuitBreakerTripped(currentTime)) {
circuitBreakerTrippedCount++;
} else {
activeConnectionsCountOnAvailableServer += stat.getActiveRequestsCount(currentTime);
}
activeConnectionsCount += stat.getActiveRequestsCount(currentTime);
}
if (circuitBreakerTrippedCount == instanceCount) {
if (instanceCount > 0) {
// should be NaN, but may not be displayable on Epic
loadPerServer = -1;
}
} else {
loadPerServer = ((double ) activeConnectionsCountOnAvailableServer) / (instanceCount - circuitBreakerTrippedCount);
}
return new ZoneSnapshot(instanceCount, circuitBreakerTrippedCount, activeConnectionsCount, loadPerServer);
}

public static Set<String> getAvailableZones(
Map<String, ZoneSnapshot> snapshot, double triggeringLoad,
double triggeringBlackoutPercentage) {
if (snapshot.isEmpty()) {
return null ;
}
Set<String> availableZones = new HashSet<String>(snapshot.keySet());
if (availableZones.size() == 1) {
return availableZones;
}
Set<String> worstZones = new HashSet<String>();
double maxLoadPerServer = 0;
boolean limitedZoneAvailability = false ;

for (Map.Entry<String, ZoneSnapshot> zoneEntry : snapshot.entrySet()) {
String zone = zoneEntry.getKey();
ZoneSnapshot zoneSnapshot = zoneEntry.getValue();
int instanceCount = zoneSnapshot.getInstanceCount();
if (instanceCount == 0) {
availableZones.remove(zone);
limitedZoneAvailability = true ;
} else {
double loadPerServer = zoneSnapshot.getLoadPerServer();
if (((double ) zoneSnapshot.getCircuitTrippedCount())
/ instanceCount >= triggeringBlackoutPercentage
|| loadPerServer < 0) {
availableZones.remove(zone);
limitedZoneAvailability = true ;
} else {
if (Math.abs (loadPerServer - maxLoadPerServer) < 0.000001d) {
// they are the same considering double calculation
// round error
worstZones.add(zone);
} else if (loadPerServer > maxLoadPerServer) {
maxLoadPerServer = loadPerServer;
worstZones.clear();
worstZones.add(zone);
}
}
}
}

if (maxLoadPerServer < triggeringLoad && !limitedZoneAvailability) {
// zone override is not needed here
return availableZones;
}
String zoneToAvoid = randomChooseZone (snapshot, worstZones);
if (zoneToAvoid != null ) {
availableZones.remove(zoneToAvoid);
}
return availableZones;

}

static String randomChooseZone(Map<String, ZoneSnapshot> snapshot,
Set<String> chooseFrom) {
if (chooseFrom == null || chooseFrom.size() == 0) {
return null ;
}
String selectedZone = chooseFrom.iterator().next();
if (chooseFrom.size() == 1) {
return selectedZone;
}
int totalServerCount = 0;
for (String zone : chooseFrom) {
totalServerCount += snapshot.get(zone).getInstanceCount();
}
int index = random .nextInt(totalServerCount) + 1;
int sum = 0;
for (String zone : chooseFrom) {
sum += snapshot.get(zone).getInstanceCount();
if (index <= sum) {
selectedZone = zone;
break ;
}
}
return selectedZone;
}

3.7、ILoadBalancer总控组件

3.7.1、ILoadBalancer接口

接口作用是服务实例的增改查

public interface ILoadBalancer {

// 添加服务实例
public void addServers(List<Server> newServers);
// 选择一个服务实例
public Server chooseServer(Object key);
// LB这边把一个指定的服务标为下线
public void markServerDown(Server server);
@Deprecated
public List<Server> getServerList(boolean availableOnly);
// 只返回可用的服务实例
public List<Server> getReachableServers();
// 所有服务实例
public List<Server> getAllServers();
}

3.7.1.1、接口作用

* 是负载均衡器主类ILoadBalancer接口的一个实现，ILoadBalancer是面向客户调用的接口

该策略具备复制均衡的所有能力，因为封装了必要的几个组件

* 一个serviceId维度有一个自己的ILoadBalancer实现类

* 在RibbonClientConfiguration 中的默认配置为ZoneAwareLoadBalancer，从构造方法看，这个类封装所有相关的组件

①IClientConfig：Ribbon的客户端配置，对如下组件及其他信息的配置，默认为DefaultClientConfigImpl

②IRule：Ribbon的负载均衡策略，该策略能在多区域环境下选出最佳区域的实例进行访问，默认为ZoneAvoidanceRule

③IPing Ribbon：实例连通性检查策略，默认NoOpPing该检查策略是一个特殊的实现，实际上它并不会检查实例是否可用，而是始终返回true，默认所有的实例都是可用的

④ServerList<Server> ：服务实例清单维护机制，默认为.ConfigurationBasedServerList

⑤ServerListFilter<Server>：服务实例清单过滤机制，默认为ZonePreferenceServerListFilter 该策略能够优先过滤出与请求调用方处于同一个区域的服务清单

⑥ServerListUpdater：进行动态服务列表的更新，默认为PollingServerListUpdater，这时一个定时拉取原始服务列表的策略

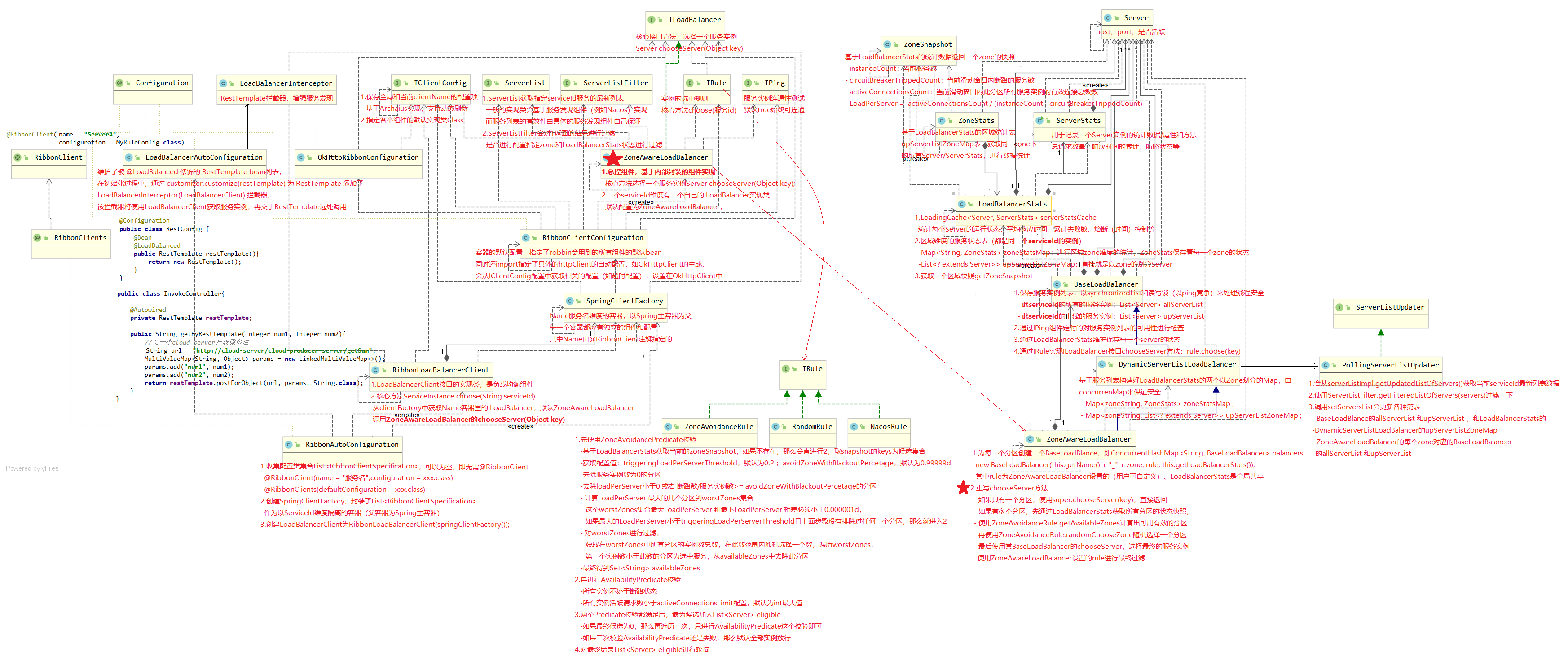

3.7.1.2、接口体系

①ILoadBalancer接口的，定义了service实例的增删查改

如addServers(List<Server> newServers)、chooseServer(Object key)等

②BaseLoadBlance，实现了整体的功能，如下

抽象父类AbstractLoadBalancer，仅仅是定义了枚举ServerGroup：ALL,STATUS_UP,STATUS_NOT_UP
两个List保存此服务的可用的所有的服务实例列表，以读写锁来处理线程安全

此serviceId的所有的服务实例：List<Server> allServerList = Collections .synchronizedList(new ArrayList<Server>());

此serviceId的上线的服务实例：List<Server> upServerList = Collections.synchronizedList(new ArrayList<Server>());

通过IPing定时的对服务实例列表的可用性进行检查
通过IRule实现ILoadBalancer接口chooseServer方法以选择指定策略的服务实例
通过LoadBalancerStats记录了每个服务实例的状态ServerStats和每个区域的状态zoneStatsMap，

包括访问次数、响应时间、熔断（时间）控制等等，通过zone划分了服务实例

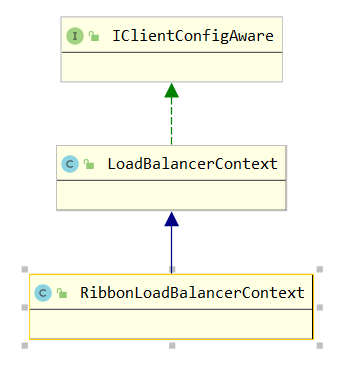

③LoadBalancerContext

此类的作用类似一个记录工具类，所有方法都需要指定LoadBalancerStats的ServerStats参数
穿插在请调用的整个流程，提供记录和更新服务状态ServerStats的功能

比如在打开请求时，会调用noteOpenConnectio(ServerStats serverStats)n方法，此方法会把对应的ServerStats的活跃请求指标activeRequestsCount + 1

④DynamicServerListLoadBalancer

从指定的ServerList<T>实现类，如Eruka的DiscoveryEnabledNIWSServerList实现类，会获取所有服务列表，执行BaseLoadBlance父类的setServersList

就会写入BaseLoadBlance的两个List保存此服务的可用的所有的服务实例列表

基于服务列表构建好LoadBalancerStats的两个以Zone划分的Map

Map<String, ZoneStats> zoneStatsMap ;

Map<String, List<? extends Server>> upServerListZoneMap ;

会基于关联的ServerListUpdater进行动态服务列表的更新，默认为PollingServerListUpdater，这时一个定时拉取默认1秒)原始服务列表的策略

会从serverListImpl.getUpdatedListOfServers()获取最新的数据，使用ServerListFilter.getFilteredListOfServers(servers)过滤以下，调用setServersList会更新各种地表

BaseLoadBlance的allServerList 和upServerList

DynamicServerListLoadBalancer的Map<String, List<? extends Server>> upServerListZoneMap

ZoneAwareLoadBalancer的每个zone对应的BaseLoadBalancer的allServerList 和upServerList

拉取到最新的服务列表后，重写走上面④的流程

⑤ZoneAwareLoadBalancer

为每一个分区创建一个BaseLoadBlance，即ConcurrentHashMap<String, BaseLoadBalancer> balancers

主要是BaseLoadBalancer类型，其内的

重写chooseServer方法

如果只有一个分区，使用super.chooseServer(key)；如果有多个分区，先通过LoadBalancerStats获取所有分区的状态快照，

使用ZoneAvoidanceRule.getAvailableZones计算出可用有效的分区

再使用ZoneAvoidanceRule.randomChooseZone随机选择一个分区，使用balancers 表对应BaseLoadBalancer的chooseServer选择最终的服务实例

注：此分区过滤的功能最终基于ZoneAvoidanceRule进行选择的逻辑是部分重复的，那么这里为什么还需要进行重写
用户这可以自定义的ZoneAwareLoadBalancer的rule，这样ZoneAwareLoadBalancer会帮我们先过滤好分区，然后选择自己设置的rule进行处理

这样就复用了分区的功能

例如可以使用WeightedResponseTimeRule以平均响应时间作为权重进行随机选择

3.7.2、BaseLoadBlance

3.7.2.1、提供整体的功能

实现了整体的功能，如下

* 在构造方法在对主要的成员属性进行初始化

config = clientConfig;
setRule(rule);
setPing(ping);
setLoadBalancerStats(stats); //一般会new LoadBalancerStats(clientConfig.getClientName());
设置pingIntervalTime默认30s、maxTotalPingTime默认2

其中一个间隔pingIntervalTime的PingTask

* 维护存此服务的可用的所有的服务实例列表synchronizedList(new ArrayList<Server>()) List<Server> allServerList和upServerList，

其中一个重要的方法setServersList(List<Server> lsrv)用于新增或者初始化服务实例列表，流程如下

①写锁加锁writeLock.lock

②遍历参数List<Server> lsr，添加到临时List allServers

③和原allServerList比较，如果个数不同，通知配置List<ServerListChangeListener> changeListeners监听器，触发serverListChanged(oldList, newList)方法

④是否与实例提前创建连接，在isEnablePrimingConnections为true时（默认为false），使用PrimeConnections对象

会为每一个服务实例创建执行一个异步Future<Boolean>会去访问实例服务器，如果成功值为true，否则为false

⑤复制到最新的服务列表allServerList

如果ping == null || ping.getClass().getName().equals(DummyPing.class.getName())，也直接赋值到upServerList

注：这里直接覆盖没有关系，因为server重写了equal方法： svc.getId().equals(this.getId());

⑥写锁解锁writeLock.unlock();

线程安全保障

底表allServerList和upServerList是synchronizedList

获取allServerList和upServerList信息时，一般就是直接返回两个集合成员，并使用 Collections.unmodifiableList

setServersList以读写锁来处理线程安全，是为了与Pinger时获取待检查列表，进行安全控制

进一步，在DynamicServerListLoadBalancer使用的Map<String, List<? extends Server>> upServerListZoneMap在setServersList里会同步更新，获取是是直接访问upServerListZoneMap

* 通过IPing实现类定时的对服务实例列表的可用性进行检查

默认始终返回true，对于Eureka的实现类为NIWSDiscoveryPing
定时或者快速执行的PingTask任务为 new Pinger(pingStrategy).runPinger();，其中pingStrategy为SerialPingStrategy，流程如下

注：ping == null || ping.getClass().getName().equals(DummyPing.class.getName())时此任务不执行

①加锁的获取allServerList的快照集合

②使用pingStrategy的pingServers(快照集合)，获取每一个实例的ping结果，封装为result\[\]

③用result\[\]最新的isAlive结果覆盖原allServerList的isAlive状态，其中刷选为true的还赋值到upServerList

* 通过IRule实现chooseServer方法以选择指定策略的服务实例

rule.choose(key);

* 保存对应的LoadBalancerStats

此值可以是构造方法传递，如果没有传递使用IClientConfig进行默认创建。一般会new LoadBalancerStats(clientConfig.getClientName());
记录了每个服务实例的状态ServerStats和每个区域的状态zoneStatsMap，包括访问次数、响应时间、熔断（时间）控制等等，

通过zone划分了服务实例

public class BaseLoadBalancer extends AbstractLoadBalancer implements PrimeConnections.PrimeConnectionListener, IClientConfigAware {

private final static IRule DEFAULT_RULE = new RoundRobinRule();
private final static SerialPingStrategy DEFAULT_PING_STRATEGY = new SerialPingStrategy();
private static final String DEFAULT_NAME = "default" ;
private static final String PREFIX = "LoadBalancer_" ;
protected IRule rule = DEFAULT_RULE ;
protected IPingStrategy pingStrategy = DEFAULT_PING_STRATEGY ;
protected IPing ping = null ;
protected String name = DEFAULT_NAME ;

protected volatile List<Server> allServerList = Collections.synchronizedList (new ArrayList<Server>());
protected volatile List<Server> upServerList = Collections.synchronizedList (new ArrayList<Server>());
protected ReadWriteLock allServerLock = new ReentrantReadWriteLock();
protected ReadWriteLock upServerLock = new ReentrantReadWriteLock();

protected Timer lbTimer = null ;
protected int pingIntervalSeconds = 10;
protected int maxTotalPingTimeSeconds = 5;
protected Comparator<Server> serverComparator = new ServerComparator();
protected AtomicBoolean pingInProgress = new AtomicBoolean(false );

protected LoadBalancerStats lbStats ;
private IClientConfig config ;

private volatile Counter counter = Monitors.newCounter("LoadBalancer_ChooseServer" );

private PrimeConnections primeConnections ;
private volatile boolean enablePrimingConnections = false ;

private List<ServerListChangeListener> changeListeners = new CopyOnWriteArrayList<ServerListChangeListener>();
private List<ServerStatusChangeListener> serverStatusListeners = new CopyOnWriteArrayList<ServerStatusChangeListener>();

// 配置默认组件，进行 ping 都是任务的启动
public BaseLoadBalancer() {
this .name = DEFAULT_NAME ;
this .ping = null ;
setRule(DEFAULT_RULE );
setupPingTask();
lbStats = new LoadBalancerStats(DEFAULT_NAME );
}
// 其他构造器，略
public BaseLoadBalancer(IClientConfig config) {
initWithNiwsConfig(config);
}
public BaseLoadBalancer(IClientConfig config, IRule rule, IPing ping) {
initWithConfig(config, rule, ping, createLoadBalancerStatsFromConfig(config));
}
// 根据配置 IClientConfig 类进行构造
void initWithConfig(IClientConfig clientConfig, IRule rule, IPing ping, LoadBalancerStats stats) {
this .config = clientConfig;
String clientName = clientConfig.getClientName();
this .name = clientName;

int pingIntervalTime = Integer.parseInt ("" + clientConfig.getProperty(CommonClientConfigKey.NFLoadBalancerPingInterval , Integer.parseInt ("30" )));
int maxTotalPingTime = Integer.parseInt ("" + clientConfig.getProperty(CommonClientConfigKey.NFLoadBalancerMaxTotalPingTime ,Integer.parseInt ("2" )));
setPingInterval(pingIntervalTime);
setMaxTotalPingTime(maxTotalPingTime);
setRule(rule);
setPing(ping);
setLoadBalancerStats(stats);
rule.setLoadBalancer(this );
if (ping instanceof AbstractLoadBalancerPing) {
((AbstractLoadBalancerPing) ping).setLoadBalancer(this );
}
boolean enablePrimeConnections = clientConfig.get(CommonClientConfigKey.EnablePrimeConnections , DefaultClientConfigImpl.DEFAULT_ENABLE_PRIME_CONNECTIONS );
if (enablePrimeConnections) {
this .setEnablePrimingConnections(true );
PrimeConnections primeConnections = new PrimeConnections(
this .getName(), clientConfig);
this .setPrimeConnections(primeConnections);
}
init();

}

//setter/setter 略
public void addServerListChangeListener(ServerListChangeListener listener) {
changeListeners .add(listener);
}
public void removeServerListChangeListener(ServerListChangeListener listener) {
changeListeners .remove(listener);
}
public void addServerStatusChangeListener(ServerStatusChangeListener listener) {serverStatusListeners .add(listener);}
public void removeServerStatusChangeListener(ServerStatusChangeListener listener) {serverStatusListeners .remove(listener); }
public IClientConfig getClientConfig() {
return config ;
}

void setupPingTask() {
//Iping 为空或者为 DummyPing 实现类，可跳过
if (canSkipPing()) {return ;}
if (lbTimer != null ) {
lbTimer .cancel();
}
lbTimer = new ShutdownEnabledTimer("NFLoadBalancer-PingTimer-" + name , true );
lbTimer .schedule(new PingTask(), 0, pingIntervalSeconds * 1000);
// 手动触发一下 PingTask
forceQuickPing();
}

// 添加服务
@Override
public void addServers(List<Server> newServers) {
if (newServers != null && newServers.size() > 0) {
try {
ArrayList<Server> newList = new ArrayList<Server>();
newList.addAll(allServerList );
newList.addAll(newServers);
setServersList(newList);
} catch (Exception e) { }
}
}
// 使用写锁，锁住 allServerLock
public void setServersList(List lsrv) {
Lock writeLock = allServerLock .writeLock();
ArrayList<Server> newServers = new ArrayList<Server>();
// 添加写锁
writeLock.lock();
try {
ArrayList<Server> allServers = new ArrayList<Server>();
for (Object server : lsrv) {
if (server == null ) {continue ;}
if (server instanceof String) {server = new Server((String) server);}
if (server instanceof Server) {
allServers.add((Server) server);
}
else {throw new IllegalArgumentException();
}
}

// 触发器处理
boolean listChanged = false ;
if (!allServerList .equals(allServers)) {
listChanged = true ;
if (changeListeners != null && changeListeners .size() > 0) {
List<Server> oldList = ImmutableList.copyOf (allServerList );
List<Server> newList = ImmutableList.copyOf (allServers);
for (ServerListChangeListener l: changeListeners ) {
try {
l.serverListChanged(oldList, newList);
} catch (Exception e) {}
}
}
}
// 是否提前建立连接
if (isEnablePrimingConnections()) {
for (Server server : allServers) {
if (!allServerList .contains(server)) {
server.setReadyToServe(false );
newServers.add((Server) server);
}
}
if (primeConnections != null ) {
primeConnections .primeConnectionsAsync(newServers, this );
}
}
// 复制最新的服务列表
allServerList = allServers;
if (canSkipPing()) {
for (Server s : allServerList ) {
s.setAlive(true );
}
upServerList = allServerList ;
} else if (listChanged) {
forceQuickPing();
}
} finally {
writeLock.unlock();
}
}

//PingTask 任务
class PingTask extends TimerTask {
public void run() {
try {
new Pinger(pingStrategy ).runPinger();
} catch (Exception e) { }
}
}
//
class Pinger {
private final IPingStrategy pingerStrategy ;
public Pinger(IPingStrategy pingerStrategy) {this .pingerStrategy = pingerStrategy;}
public void runPinger() throws Exception {
// 幂等处理
if (!pingInProgress .compareAndSet(false , true )) { return ; }
// we are "in" - we get to Ping
Server\[\] allServers = null ;
boolean \[\] results = null ;
Lock allLock = null ;
Lock upLock = null ;
try {
// 加把读锁，获取当前的服务列表的数组快照 allServers ，接着就释放锁了
allLock = allServerLock .readLock();
allLock.lock();
allServers = allServerList .toArray(new Server $**allServerList** .size()$ );
allLock.unlock();

// 使用指定的 ping 策略对 allServers 里的每一个服务进行 ping
int numCandidates = allServers.length ;
// 默认为 SerialPingStrategy ，会遍历服务，调用 IPing 实现类 ping ， Results $i$ = ping.isAlive(servers $i$ );
// 默认的 IPing 实现类为 NoOpPing ，始终返回 true
results = pingerStrategy .pingServers(ping , allServers);

final List<Server> newUpList = new ArrayList<Server>();
final List<Server> changedServers = new ArrayList<Server>();

// 根据 ping 的结果形成新的 newUpList ，使用读写多进行 upServerList 复制
for (int i = 0; i < numCandidates; i++) {
boolean isAlive = results $i$ ;
Server svr = allServers $i$ ;
boolean oldIsAlive = svr.isAlive();
svr.setAlive(isAlive);
if (oldIsAlive != isAlive) {changedServers.add(svr); }
if (isAlive) {newUpList.add(svr);}
}
upLock = upServerLock .writeLock();
upLock.lock();
upServerList = newUpList;
upLock.unlock();
notifyServerStatusChangeListener(changedServers);
} finally {
pingInProgress .set(false );
}
}
}

private final Counter createCounter() {
return Monitors.newCounter("LoadBalancer_ChooseServer" );
}

// 基于 rule 实现 chooseServer
public Server chooseServer(Object key) {
if (counter == null ) {
counter = createCounter();
}
counter .increment();
if (rule == null ) {
return null ;
} else {
try {
return rule .choose(key);
} catch (Exception e) {return null ;}
}
}

public void markServerDown(Server server) {
if (server == null || !server.isAlive()) {return ;}
server.setAlive(false );
notifyServerStatusChangeListener(singleton (server));
}

}

3.7.2.2、LoadBalancerStats

负载均衡LB需要依赖这些统计信息做为判断的策略，负载均衡器的统计类主要是LoadBalancerStats，一个serverId下所有服务实例对应一个LoadBalancerStats。

其内部持有:

* LoadingCache<Server, ServerStats> serverStatsCache

①ServerStats对每个Server的运行情况做了相关统计如：平均响应时间、累计失败数、熔断（时间）控制等

②ServerStats的增删改查的方法

③基于ServerStats实现的方法，如noteResponseTime方法实现为ServerStatsnoteResponseTime(msecs)，记录响应时间

* Map<String, ZoneStats> zoneStatsMap和Map<String, List<? extends Server>> upServerListZoneMap

①zoneStatsMap是在在每一个Servrt基础上又进行区域zone的划分，ZoneStats保存着每一个zone的状态（主要用于记录zone名称）

②upServerListZoneMap直接就是以zone的划分Server

注：子类DynamicServerListLoadBalancer重写setServersList会更新这个两个map，即在实例列表初始化或者定时拉取的时候会更新

* 基于ServerStats获取一些报表：

①获取一个区域快照getZoneSnapshot(List<? extends Server> servers)

对一个分区中的所有服务实例进行计算后封装为new ZoneSnapshot(instanceCount, circuitBreakerTrippedCount, activeConnectionsCount, loadPerServer)
instanceCount：当前服务数
circuitBreakerTrippedCount：当前滑动窗口内断路的服务实例数
activeConnectionsCount：当前滑动窗口内此分区所有服务实例的有效连接总数数
LoadPerServer = activeConnectionsCount / (instanceCount - circuitBreakerTrippedCount)

new ZoneSnapshot(instanceCount, circuitBreakerTrippedCount, activeConnectionsCount, loadPerServer)

②略

public class LoadBalancerStats implements IClientConfigAware {

private static final String PREFIX = "LBStats_" ;

String name ;

// 区域状态表， ZoneStats 里面封装了 zone 名称和一个计数器
volatile Map<String, ZoneStats> zoneStatsMap = new ConcurrentHashMap<String, ZoneStats>();
// 区域名称和服务列表的映射
volatile Map<String, List<? extends Server>> upServerListZoneMap = new ConcurrentHashMap<String, List<? extends Server>>();

//serverStats 断路器相关
private volatile CachedDynamicIntProperty connectionFailureThreshold ;
private volatile CachedDynamicIntProperty circuitTrippedTimeoutFactor ;
private volatile CachedDynamicIntProperty maxCircuitTrippedTimeout ;

//serverStats 表
private static final DynamicIntProperty SERVERSTATS_EXPIRE_MINUTES =
DynamicPropertyFactory.getInstance ().getIntProperty("niws.loadbalancer.serverStats.expire.minutes" , 30);
private final LoadingCache<Server, ServerStats> serverStatsCache =
CacheBuilder.newBuilder ()
.expireAfterAccess(SERVERSTATS_EXPIRE_MINUTES .get(), TimeUnit.MINUTES )
.removalListener(new RemovalListener<Server, ServerStats>() {
@Override
public void onRemoval(RemovalNotification<Server, ServerStats> notification) {
notification.getValue().close();
}
})
.build(
new CacheLoader<Server, ServerStats>() {
public ServerStats load(Server server) {
return createServerStats(server);
}
});

protected ServerStats createServerStats(Server server) {
ServerStats ss = new ServerStats(this );
ss.setBufferSize(1000);
ss.setPublishInterval(1000);
ss.initialize(server);
return ss;
}
public LoadBalancerStats(){
zoneStatsMap = new ConcurrentHashMap<String, ZoneStats>();
upServerListZoneMap = new ConcurrentHashMap<String, List<? extends Server>>();
}
public LoadBalancerStats(String name){
this ();
this .name = name;
Monitors.registerObject(name, this );
}

//getter/setter 略

@Override
public void initWithNiwsConfig(IClientConfig clientConfig)
{
this .name = clientConfig.getClientName();
Monitors.registerObject(name , this );
}

// 更新 serverStats 表
public void updateServerList(List<Server> servers){
for (Server s: servers){
addServer(s);
}
}
public void addServer(Server server) {
try {
serverStatsCache .get(server);
} catch (ExecutionException e) {
ServerStats stats = createServerStats(server);
serverStatsCache .asMap().putIfAbsent(server, stats);
}
}
protected ServerStats getServerStats(Server server) {
try {
return serverStatsCache .get(server);
} catch (ExecutionException e) {
ServerStats stats = createServerStats(server);
serverStatsCache .asMap().putIfAbsent(server, stats);
return serverStatsCache .asMap().get(server);
}
}

// 基于 ServerStats 内暴露的方法
public void noteResponseTime(Server server, double msecs){
ServerStats ss = getServerStats(server);
ss.noteResponseTime(msecs);
}
public void incrementActiveRequestsCount(Server server) {
ServerStats ss = getServerStats(server);
ss.incrementActiveRequestsCount();
}
public boolean isCircuitBreakerTripped(Server server) {
ServerStats ss = getServerStats(server);
return ss.isCircuitBreakerTripped();
}
// 略

//zoneStatsMap 表相关方法
private ZoneStats getZoneStats(String zone) {
zone = zone.toLowerCase();
ZoneStats zs = zoneStatsMap .get(zone);
if (zs == null ){
zoneStatsMap .put(zone, new ZoneStats(this .getName(), zone, this ));
zs = zoneStatsMap .get(zone);
}
return zs;
}
public void updateZoneServerMapping(Map<String, List<Server>> map) {
upServerListZoneMap = new ConcurrentHashMap<String, List<? extends Server>>(map);
for (String zone: map.keySet()) {
getZoneStats(zone);
}
}
public int getActiveRequestsCount(String zone) {
return getZoneSnapshot(zone).getActiveRequestsCount();
}
public double getActiveRequestsPerServer(String zone) {
return getZoneSnapshot(zone).getLoadPerServer();
}
// 获取某个地区的 zoneStatsMap 快照
public ZoneSnapshot getZoneSnapshot(String zone) {
if (zone == null ) {return new ZoneSnapshot();}
zone = zone.toLowerCase();
List<? extends Server> currentList = upServerListZoneMap .get(zone);
return getZoneSnapshot(currentList);
}
// 根据每个服务的断路、可用状态，计算了 loadPerServer = 当前滑动窗口内有效连接数（包括了当前时刻状态为断路的） / ( 当前服务数 - 当前滑动窗口内有效连接数且服务没有断路 )
public ZoneSnapshot getZoneSnapshot(List<? extends Server> servers) {
if (servers == null || servers.size() == 0) {
return new ZoneSnapshot();
}
int instanceCount = servers.size();
int activeConnectionsCount = 0;
int activeConnectionsCountOnAvailableServer = 0;
int circuitBreakerTrippedCount = 0;
double loadPerServer = 0;
long currentTime = System.currentTimeMillis ();
for (Server server: servers) {
ServerStats stat = getSingleServerStat(server);
if (stat.isCircuitBreakerTripped(currentTime)) {
circuitBreakerTrippedCount++;
} else {
activeConnectionsCountOnAvailableServer += stat.getActiveRequestsCount(currentTime);
}
activeConnectionsCount += stat.getActiveRequestsCount(currentTime);
}
if (circuitBreakerTrippedCount == instanceCount) {
if (instanceCount > 0) {
// should be NaN, but may not be displayable on Epic
loadPerServer = -1;
}
} else {
loadPerServer = ((double ) activeConnectionsCountOnAvailableServer) / (instanceCount - circuitBreakerTrippedCount);
}
return new ZoneSnapshot(instanceCount, circuitBreakerTrippedCount, activeConnectionsCount, loadPerServer);
}
// 获取指定的 zone 内的累计请求数
public long getMeasuredZoneHits(String zone) {
if (zone == null ) {
return 0;
}
zone = zone.toLowerCase();
long count = 0;
List<? extends Server> currentList = upServerListZoneMap .get(zone);
if (currentList == null ) {
return 0;
}
for (Server server: currentList) {
ServerStats stat = getSingleServerStat(server);
count += stat.getMeasuredRequestsCount();
}
return count;
}
// 计算指定 zone 的 ( 活跃请求数量（周期） + 断路数 ) / 服务数
public int getCongestionRatePercentage(String zone) {
if (zone == null ) {
return 0;
}
zone = zone.toLowerCase();
List<? extends Server> currentList = upServerListZoneMap .get(zone);
if (currentList == null || currentList.size() == 0) {
return 0;
}
int serverCount = currentList.size();
int activeConnectionsCount = 0;
int circuitBreakerTrippedCount = 0;
for (Server server: currentList) {
ServerStats stat = getSingleServerStat(server);
activeConnectionsCount += stat.getActiveRequestsCount();
if (stat.isCircuitBreakerTripped()) {
circuitBreakerTrippedCount++;
}
}
return (int ) ((activeConnectionsCount + circuitBreakerTrippedCount) * 100L / serverCount);
}

}

3.7.2.3、ServerStats

用于记录一个Server实例的统计数据/属性

CircuitBreaker断路器相关属性

*connectionFailureThreshold：连接失败阈值，默认值3（超过就熔断）

默认值配置：niws.loadbalancer.default.connectionFailureCountThreshold此key指定；个性化配置："niws.loadbalancer." + name + ".connectionFailureCountThreshold"

* circuitTrippedTimeoutFactor：断路器超时因子，默认值10s。

默认值配置： niws.loadbalancer.default.circuitTripTimeoutFactorSeconds；个性化配置："niws.loadbalancer." + name + ".circuitTripTimeoutFactorSeconds"

* maxCircuitTrippedTimeout：断路器最大超时秒数（默认使用超时因子计算出来），默认值是30s。

默认值配置：niws.loadbalancer.default.circuitTripMaxTimeoutSeconds；个性化配置："niws.loadbalancer." + name + ".circuitTripMaxTimeoutSeconds"

* successiveConnectionFailureCount：连续（successive）请求异常数量（这个连续发生在Retry重试期间）。

在重试期间，但凡有一次成功了，就会把此参数置为0（失败的话此参数就一直加）

说明：只有通常callErrorHandler.isCircuitTrippingException(e)方法判定才会算作失败，才会+1，

默认情况下只有SocketException/SocketTimeoutException这两种异常才算失败哦~

* totalCircuitBreakerBlackOutPeriod：断路器断电总时长（连续失败>=3次，增加20~30秒。具体增加多少秒，后面有计算逻辑）。

* totalRequests：总请求数量。每次请求结束/错误时就会+1。

* activeRequestsCount：活跃请求数量（正在请求的数量，它能反应该Server的负载、压力）。

但凡只要开始执行Sever了，就+1；但凡只要请求完成了/出错了，就-1；注意：它有时间窗口的概念，后面讲具体逻辑

* lastActiveRequestsCountChangeTimestamp：简单的说就是activeRequestsCount的值最后变化的时间戳

* activeRequestsCountTimeout：活跃请求数量的统计周期，如果lastActiveRequestsCountChangeTimestamp距离now超过了此周期，activeRequestsCount会重新计算

* openConnectionsCount：暂无任何使用处，可忽略。

* lastConnectionFailedTimestamp：最后一次失败的时间戳。至于什么叫失败，参考successiveConnectionFailureCount对失败的判断逻辑

* lastAccessedTimestamp：最后访问时间戳。和lastActiveRequestsCountChangeTimestamp的区别是，它增/减都update一下，

而lastAccessedTimestamp只有在增的时候才会update一下。

* firstConnectionTimestamp：首次连接时间戳，只会记录首次请求进来时的时间。

* failureCountSlidingWindowInterval：失败次数统计时间窗。默认值1000ms

* serverFailureCounts：上一秒失败次数（上一秒是因为failureCountSlidingWindowInterval默认1000ms）,

successiveConnectionFailureCount增它就增，只不过它有时间窗口(1s)

* requestCountInWindow：一个窗口期内的请求总数，窗口期默认为5分钟（300秒）,activeRequestsCount增它就增，只不过它有时间窗口(300s)

响应时间的累计预计

* dataDist：它是一个DataAccumulator，数据累加器。内部维护这一个样本区，是一个数值类型的数组，每次调用noteValue都会在数组依次填充记录，数组下标++，

如果满了会从头填充，之前的数据不会清空

* publisher：定时publish发布数据，默认1分钟发布一次，会计算数组中数据10,20...,90...,99.5百分比数据的统计值。统计之后会清空数据

比如数组buf大小为10，数为 $1,2,3,4,5, null,null,null,null,null$ ，开始统计，表示在最近的1分钟内，只记录了5个数据 , 90%的统计值为：5 * 90% = 4.5 ,取low = 4 , high = 5

返回 buf $iLow$ + (index - iLow) * (buf $iHigh$ - buf $iLow$ ) = 2.5

* responseTimeDist：它是个Distribution类型，因为它仅仅只需要持续累加数据，然后提供最大最小值、平均值的访问而已

dataDist和responseTimeDist统一通过noteResponseTime(double msecs)来记录每个请求的响应时间，dataDist按照时间窗口统计，responseTimeDist一直累加。

（2）CircuitBreaker断路器的原理

* 本处的断路器解释

①当有某个服务存在多个实例时，在请求的过程中，负载均衡器会统计每次请求的情况（请求响应时间，是否发生网络异常等），当出现了请求出现累计重试时，负载均衡器会标识当前服务实例，

设置当前服务实例的断路的时间区间，在此区间内，当请求过来时，负载均衡器会将此服务实例从可用服务实例列表中暂时剔除（其实就是暂时忽略此Server），优先选择其他服务实例。

②该断路器和Hystrix无任何关系，无任何关系，无任何关系。它是ServerStats内部维护的一套熔断机制，体现在如下getCircuitBreakerTimeout方法上

该断路器规则非常简单，开启与否完全由连续失败来决定，而是否算失败由RetryHandler#isCircuitTrippingException来决定，默认它只认为SocketException/SocketTimeoutException（或者其子类异常）属于该种类型的异常

任何业务异常（如NPE）和此断路器没有半毛钱关系。本断路器断的是Server，也就是远程服务器， Hystrix断路器断的是Client，也就是客户端的调用

* 熔断结束时间的计算

目前断路器统计失败是靠连续失败次数去判断断路逻辑的。此方法逻辑可总结如下：

①若连续失败次数还小于阈值（默认3次），那么就不用断路。返回0即可，否则执行计算要断开多久的逻辑

连续（successive）请求异常数量（这个连续发生在Retry重试期间），在重试期间，但凡有一次成功了，就会把此参数置为0（失败的话此参数就一直加）

说明：只有通常callErrorHandler.isCircuitTrippingException(e)方法判定才会算作失败，才会+1，默认情况下只有SocketException/SocketTimeoutException这两种异常

②计算失败基数，最大不能超过16（就算你连续失败100次，此基数也是16）

③根据超时因子circuitTrippedTimeoutFactor（默认是10）计算出时间值blackOutSeconds，该值不能大于上限connectionFailureCircuitTimeout（默认30s），

也就是说保证了断路器最长不能打开超过30s

④断路结束计算公式：（连续失败次数 - 失败基数） * 2 * 超时因子

// 看看该断路器到哪个时间点（关闭）的时刻时间戳 ， 在这个时间段内，该服务是断路的，在Server被熔断期间，负载均衡器都将忽略此Server。
// 比如断路器要从 0 点开 30s ，那么返回值就是 00:00:30s 这个时间戳呗 ， = 最后一次连接失败时间 + 断路周期
private long getCircuitBreakerTimeout() {
long blackOutPeriod = getCircuitBreakerBlackoutPeriod();
if (blackOutPeriod <= 0) {
return 0;
}
return lastConnectionFailedTimestamp + blackOutPeriod;
}

// 返回需要中断的持续时间（毫秒值） ， 如果大于0表示需要断路
private long getCircuitBreakerBlackoutPeriod() {
int failureCount = successiveConnectionFailureCount.get();
int threshold = connectionFailureThreshold.get();
if (failureCount < threshold) {
return 0;
}
int diff = (failureCount - threshold) > 16 ? 16 : (failureCount - threshold);
int blackOutSeconds = (1 << diff) * circuitTrippedTimeoutFactor.get();
if (blackOutSeconds > maxCircuitTrippedTimeout.get()) {
blackOutSeconds = maxCircuitTrippedTimeout.get();
}
return blackOutSeconds * 1000L;
}

* 断路器如何闭合？

倘若断路器打开了，它如何恢复呢？有如下3种情形它会恢复到正常状态：

①不是连续失败了，也就是成功了一次，那么successiveConnectionFailureCount就会立马归0，所以熔断器就闭合了

②即使请求失败了，但是并非是断路器类异常，即不是RetryHandler#isCircuitTrippingException这种类型的异常时（比如RuntimeException就不是这种类型的异常），那就也不算连续失败，所以也就闭合了

③到时间了，断路器自然就自动闭合了

（3）有窗口性质的统计

* serverFailureCounts：上一秒失败次数（上一秒是因为failureCountSlidingWindowInterval默认1000ms）,

successiveConnectionFailureCount增它就增，只不过它有时间窗口(1s)

* requestCountInWindow：一个窗口期内的请求总数，窗口期默认为5分钟（300秒）,activeRequestsCount增它就增，只不过它有时间窗口(300s)

* 他们都是MeasuredRate类型的

内部使用一个_threshold表示当前窗口的结尾边界，= System.currentTimeMillis() + sampleInterval;

在操作统计值时，如果此时还处于窗口内就累加，否就重置

public class MeasuredRate {
private final AtomicLong _lastBucket = new AtomicLong(0);
private final AtomicLong _currentBucket = new AtomicLong(0);
private final long _sampleInterval ;
private volatile long _threshold ;

public MeasuredRate(long sampleInterval){
_sampleInterval = sampleInterval;
_threshold = System.currentTimeMillis () + sampleInterval;
}

public long getCount() {
checkAndResetWindow();
return _lastBucket .get();
}

public long getCurrentCount() {
checkAndResetWindow();
return _currentBucket .get();
}

public void increment() {
checkAndResetWindow();
_currentBucket .incrementAndGet();
}

private void checkAndResetWindow() {
long now = System.currentTimeMillis ();
if (_threshold < now) {
_lastBucket .set(_currentBucket .get());
_currentBucket .set(0);
_threshold = now + _sampleInterval ;
}
}

}

3.7.3、DynamicServerListLoadBalancer

主要是对服务列表的处理，基于几个组件，重写父类的方法

* 在构造器后新增restOfInit处理，以初始化当前ServerId的服务实例

①调用serverListUpdater.start，为服务列表的更新器，默认为PollingServerListUpdater会定时（默认30s）调用updateListOfServers方法，

而Eureka对应的为EurekaNotificationServerListUpdater，为在eurekaClient.registerEventListener(updateListener)，

只有监听到CacheRefreshedEvent事件才会调用updateListOfServers方法

②调用serverListImpl.getUpdatedListOfServers()，再使用filter过滤下，

③再调用setServersList方法，更新好父类的服务列表allServerList，再处理LoadBalancerStats的serverStatsCache和upServerListZoneMap

每一个Server都封装为ServerStats在存于父类BaseLoadBlance中的LoadingCache<Server, ServerStats> serverStatsCache
把所有Server按照zone进行划分存于父类BaseLoadBlance中的 Map<String, List<? extends Server> upServerListZoneMap
把每一个zone封装为ZoneStats在存于父类BaseLoadBlance中的Map<String, ZoneStats> zoneStatsMap

ZoneStats只是对zone的简单封装，存有LoadBalancerStats loadBalancerStats和 String zone;

public class DynamicServerListLoadBalancer<T extends Server> extends BaseLoadBalancer {
private static final Logger LOGGER = LoggerFactory.getLogger (DynamicServerListLoadBalancer.class );

boolean isSecure = false ;
boolean useTunnel = false ;
protected AtomicBoolean serverListUpdateInProgress = new AtomicBoolean(false );

// 基于 serverListImpl 获取服务列表
volatile ServerList<T> serverListImpl ;
volatile ServerListFilter<T> filter ;
// 处理 ServerList 的个更新器，默认为 PollingServerListUpdater 会都是调用 updateListOfServers 方法，
// 而 Eureka 对应的为 EurekaNotificationServerListUpdater ，为在 eurekaClient.registerEventListener(updateListener) ，
// 只有监听到 CacheRefreshedEvent 事件才会调用 updateListOfServers 方法
protected final ServerListUpdater.UpdateAction updateAction = new ServerListUpdater.UpdateAction() {
@Override
public void doUpdate() {
updateListOfServers();
}
};
protected volatile ServerListUpdater serverListUpdater ;

public DynamicServerListLoadBalancer() {
super ();
}

// 构造器，初始化组件之后，调用 restOfInit
public DynamicServerListLoadBalancer(IClientConfig clientConfig, IRule rule, IPing ping,
ServerList<T> serverList, ServerListFilter<T> filter,
ServerListUpdater serverListUpdater) {
super (clientConfig, rule, ping);
this .serverListImpl = serverList;
this .filter = filter;
this .serverListUpdater = serverListUpdater;
if (filter instanceof AbstractServerListFilter) {
((AbstractServerListFilter) filter).setLoadBalancerStats(getLoadBalancerStats());
}
restOfInit(clientConfig);
}
public DynamicServerListLoadBalancer(IClientConfig clientConfig) {
initWithNiwsConfig(clientConfig);
}
// 基于配置类初始化默认的组件实现
@Override
public void initWithNiwsConfig(IClientConfig clientConfig) {
try {
super .initWithNiwsConfig(clientConfig);
ServerList<T> niwsServerListImpl = (ServerList<T>) ClientFactory.instantiateInstanceWithClientConfig (niwsServerListClassName, clientConfig);
this .serverListImpl = niwsServerListImpl;
// 略
restOfInit(clientConfig);
} catch (Exception e) {throw new RuntimeException();}
}

void restOfInit(IClientConfig clientConfig) {
boolean primeConnection = this .isEnablePrimingConnections();
this .setEnablePrimingConnections(false );
// 调用 serverListUpdater.start
enableAndInitLearnNewServersFeature();
// 调用 serverListImpl.getUpdatedListOfServers() ，再使用 filter 过滤下，再调用 setServersList
updateListOfServers();
if (primeConnection && this .getPrimeConnections() != null ) {
this .getPrimeConnections().primeConnections(getReachableServers());
}
this .setEnablePrimingConnections(primeConnection);
}

@Override
public void setServersList(List lsrv) {
// 更新好父类的服务列表 allServerList ，再处理 LoadBalancerStats 的 serverStatsCache 和 upServerListZoneMap
super .setServersList(lsrv);
List<T> serverList = (List<T>) lsrv;
Map<String, List<Server>> serversInZones = new HashMap<String, List<Server>>();
for (Server server : serverList) {
// make sure ServerStats is created to avoid creating them on hot
// path
getLoadBalancerStats().getSingleServerStat(server);
String zone = server.getZone();
if (zone != null ) {
zone = zone.toLowerCase();
List<Server> servers = serversInZones.get(zone);
if (servers == null ) {
servers = new ArrayList<Server>();
serversInZones.put(zone, servers);
}
servers.add(server);
}
}
//getLoadBalancerStats().updateZoneServerMapping(zoneServersMap)
setServerListForZones(serversInZones);
}

protected void setServerListForZones(Map<String, List<Server>> zoneServersMap) {
getLoadBalancerStats().updateZoneServerMapping(zoneServersMap);
}

public void stopServerListRefreshing() {
if (serverListUpdater != null ) {
serverListUpdater .stop();
}
}

@Override
public void shutdown() {
super .shutdown();
stopServerListRefreshing();
}

// 略
}

3.7.4、ZoneAwareLoadBalancer重写chooseServer

* 为每一个分区创建一个BaseLoadBlance，即ConcurrentHashMap<String, BaseLoadBalancer> balancers

* 重写chooseServer，如果只有一个分区，使用super.chooseServer(key)；如果有多个分区，先通过LoadBalancerStats获取所有分区的状态快照，

使用ZoneAvoidanceRule.getAvailableZones计算出可用有效的分区集合availableZones（具体逻辑见上ZoneAvoidanceRule实现类）

* 再使用ZoneAvoidanceRule.randomChooseZone随机选择一个分区，使用其ZoneAvoidanceRule的chooseServer选择最终的服务实例

即最终使用ZoneAwareLoadBalancer配置的rule的choose方法进行选定，默认就是ZoneAvoidanceRule的choose方法

注：默认ZoneAvoidanceRule也会进行分区处理，当时一个BaseLoadBlance里没有upServerListZoneMap分区概念，其内的upServerList都是同一个分区的

所以会第二个AvailabilityPredicate校验，会筛选不处于断路状态且活跃请求数小于niws.loadbalancer.availabilityFilteringRule.activeConnectionsLimit配置，默认为int最大值

对最终结果List<Server> eligible进行轮询即可

* 为什么给每一个每一个分区创建一个BaseLoadBlance

用户这可以自定义的ZoneAwareLoadBalancer的rule，这样ZoneAwareLoadBalancer会帮我们先过滤好分区，然后选择自己设置的rule进行处理

这样就复用了分区的功能

例如可以使用WeightedResponseTimeRule以平均响应时间作为权重进行随机选择

public class ZoneAwareLoadBalancer<T extends Server> extends DynamicServerListLoadBalancer<T> {

private ConcurrentHashMap<String, com.netflix.loadbalancer.BaseLoadBalancer> balancers = new ConcurrentHashMap<String, com.netflix.loadbalancer.BaseLoadBalancer>();

private static final Logger logger = LoggerFactory.getLogger (ZoneAwareLoadBalancer.class );

private volatile DynamicDoubleProperty triggeringLoad ;

private volatile DynamicDoubleProperty triggeringBlackoutPercentage ;

private static final DynamicBooleanProperty ENABLED = DynamicPropertyFactory.getInstance ().getBooleanProperty("ZoneAwareNIWSDiscoveryLoadBalancer.enabled" , true );

void setUpServerList(List<Server> upServerList) {
this .upServerList = upServerList;
}

public ZoneAwareLoadBalancer() {
super ();
}

@Deprecated
public ZoneAwareLoadBalancer(IClientConfig clientConfig, IRule rule,
IPing ping, ServerList<T> serverList, ServerListFilter<T> filter) {
super (clientConfig, rule, ping, serverList, filter);
}

@Override
public Server chooseServer(Object key) {
if (!ENABLED .get() || getLoadBalancerStats().getAvailableZones().size() <= 1) {
return super .chooseServer(key);
}
Server server = null ;
try {
LoadBalancerStats lbStats = getLoadBalancerStats();
// 调用 LoadBalancerStats 每一个分区的状态快照 ZoneSnapshot ， ZoneSnapshot 包括了此分区的可用连接，断路数的相关数据
//loadPerServer = ((double) activeConnectionsCountOnAvailableServer) / (instanceCount - circuitBreakerTrippedCount);
// = 当前滑动窗口内有效连接数（包括了当前时刻状态为断路的） / ( 当前服务数 - 当前滑动窗口内有效连接数且服务没有断路 )
Map<String, ZoneSnapshot> zoneSnapshot = ZoneAvoidanceRule.createSnapshot (lbStats);
if (triggeringLoad == null ) {
triggeringLoad = DynamicPropertyFactory.getInstance ().getDoubleProperty(
"ZoneAwareNIWSDiscoveryLoadBalancer." + this .getName() + ".triggeringLoadPerServerThreshold" , 0.2d);
}
if (triggeringBlackoutPercentage == null ) {
triggeringBlackoutPercentage = DynamicPropertyFactory.getInstance ().getDoubleProperty(
"ZoneAwareNIWSDiscoveryLoadBalancer." + this .getName() + ".avoidZoneWithBlackoutPercetage" , 0.99999d);
}
// 选择有效的分区，再随机选择一个分区 zone ，使用 zoneLoadBalancer.chooseServer(key) 选择一个服务实例
Set<String> availableZones = ZoneAvoidanceRule.getAvailableZones (zoneSnapshot, triggeringLoad .get(), triggeringBlackoutPercentage .get());
if (availableZones != null && availableZones.size() < zoneSnapshot.keySet().size()) {
String zone = ZoneAvoidanceRule.randomChooseZone (zoneSnapshot, availableZones);
if (zone != null ) {
// 在 balancers 找到分区对应的 BaseLoadBalancer ，没有会创建，在基于默认的 ZoneAvoidanceRule 寻找实例
com.netflix.loadbalancer.BaseLoadBalancer zoneLoadBalancer = getLoadBalancer(zone);
server = zoneLoadBalancer.chooseServer(key);
}
}
} catch (Exception e) {
logger .error("Error choosing server using zone aware logic for load balancer={}" , name , e);
}
if (server != null ) {
return server;
} else {
logger .debug("Zone avoidance logic is not invoked." );
return super .chooseServer(key);
}
}

@VisibleForTesting
com.netflix.loadbalancer.BaseLoadBalancer getLoadBalancer(String zone) {
zone = zone.toLowerCase();
com.netflix.loadbalancer.BaseLoadBalancer loadBalancer = balancers .get(zone);
if (loadBalancer == null ) {
IRule rule = cloneRule(this .getRule());
loadBalancer = new com.netflix.loadbalancer.BaseLoadBalancer(this .getName() + "_" + zone, rule, this .getLoadBalancerStats());
BaseLoadBalancer prev = balancers .putIfAbsent(zone, loadBalancer);
if (prev != null ) {
loadBalancer = prev;
}
}
return loadBalancer;
}

private IRule cloneRule(IRule toClone) {
IRule rule;
if (toClone == null ) {
rule = new AvailabilityFilteringRule();
} else {
String ruleClass = toClone.getClass().getName();
try {
rule = (IRule) ClientFactory.instantiateInstanceWithClientConfig (ruleClass, this .getClientConfig());
} catch (Exception e) {
throw new RuntimeException("Unexpected exception creating rule for ZoneAwareLoadBalancer" , e);
}
}
return rule;
}

@Override
public void setRule(IRule rule) {
super .setRule(rule);
if (balancers != null ) {
for (String zone: balancers .keySet()) {
balancers .get(zone).setRule(cloneRule(rule));
}
}
}
}

/ / ZoneAvoidanceRule
public class ZoneAvoidanceRule extends PredicateBasedRule {

private static final Random random = new Random();

private CompositePredicate compositePredicate ;

}

@Override
public void initWithNiwsConfig(IClientConfig clientConfig) {
ZoneAvoidancePredicate zonePredicate = new ZoneAvoidancePredicate(this , clientConfig);
AvailabilityPredicate availabilityPredicate = new AvailabilityPredicate(this , clientConfig);
compositePredicate = createCompositePredicate(zonePredicate, availabilityPredicate);
}

for (Map.Entry<String, ZoneSnapshot> zoneEntry : snapshot.entrySet()) {
String zone = zoneEntry.getKey();
ZoneSnapshot zoneSnapshot = zoneEntry.getValue();
int instanceCount = zoneSnapshot.getInstanceCount();
if (instanceCount == 0) {
availableZones.remove(zone);
limitedZoneAvailability = true ;
} else {
double loadPerServer = zoneSnapshot.getLoadPerServer();
if (((double ) zoneSnapshot.getCircuitTrippedCount())
/ instanceCount >= triggeringBlackoutPercentage
|| loadPerServer < 0) {
availableZones.remove(zone);
limitedZoneAvailability = true ;
} else {
if (Math.abs (loadPerServer - maxLoadPerServer) < 0.000001d) {
// they are the same considering double calculation
// round error
worstZones.add(zone);
} else if (loadPerServer > maxLoadPerServer) {
maxLoadPerServer = loadPerServer;
worstZones.clear();
worstZones.add(zone);
}
}
}
}

if (maxLoadPerServer < triggeringLoad && !limitedZoneAvailability) {
// zone override is not needed here
return availableZones;
}
String zoneToAvoid = randomChooseZone (snapshot, worstZones);
if (zoneToAvoid != null ) {
availableZones.remove(zoneToAvoid);
}
return availableZones;

}

public static Set<String> getAvailableZones(LoadBalancerStats lbStats,
double triggeringLoad, double triggeringBlackoutPercentage) {
if (lbStats == null ) {
return null ;
}
Map<String, ZoneSnapshot> snapshot = createSnapshot (lbStats);
return getAvailableZones (snapshot, triggeringLoad,
triggeringBlackoutPercentage);
}

@Override
public AbstractServerPredicate getPredicate() {
return compositePredicate ;
}
}

3.8、RibbonLoadBalancerContext统计根据

* RibbonLoadBalancerContext和LoadBalancerContext一致

* 此类的作用类似一个记录工具类，所有方法都需要指定LoadBalancerStats的ServerStats参数

穿插在请调用的整个流程，提供记录和更新服务状态ServerStats的功能，由cliect客户端自己决定何时调用

比如在打开请求时，会调用noteOpenConnectio(ServerStats serverStats)n方法，此方法会把对应的ServerStats的活跃请求指标activeRequestsCount + 1

* 核心方法：

① noteRequestCompletion：请求正常响应或者异常时都会调用

活跃请求-1 ；总请求数+1 ；记录响应时间

stats.decrementActiveRequestsCount();

stats.incrementNumRequests();

stats.noteResponseTime(responseTime);

正常响应，清空连续失败记录：stats.clearSuccessiveConnectionFailureCount();
如果时符合断路器异常(由RetryHandler默认SocketException.class, SocketTimeoutException.class)：

连续失败次数+1 ；stats.incrementSuccessiveConnectionFailureCount();

服务总失败次数+1：stats.addToFailureCount();

其他不符合的异常清空连续失败记录：stats.clearSuccessiveConnectionFailureCount();

②noteError：抛出error的时候调用（同noteRequestCompletion）

protected void

③noteResponse：正常响应的时候调用（同noteRequestCompletion）

protected void

④noteOpenConnection：client开始执行请求的是调用：活跃请求+1

public class LoadBalancerContext implements IClientConfigAware {
private static final Logger logger = LoggerFactory.getLogger (LoadBalancerContext.class );

protected String clientName = "default" ;
protected String vipAddresses ;

// 用于判断一个异常类型可否重试或断路
protected int maxAutoRetriesNextServer = DefaultClientConfigImpl.DEFAULT_MAX_AUTO_RETRIES_NEXT_SERVER ;
protected int maxAutoRetries = DefaultClientConfigImpl.DEFAULT_MAX_AUTO_RETRIES ;
protected RetryHandler defaultRetryHandler = new DefaultLoadBalancerRetryHandler();

protected boolean okToRetryOnAllOperations = DefaultClientConfigImpl.DEFAULT_OK_TO_RETRY_ON_ALL_OPERATIONS .booleanValue();
private ILoadBalancer lb ;
private volatile Timer tracer ;

public LoadBalancerContext(ILoadBalancer lb) {
this .lb = lb;
}

// 活跃请求 -1 ；总请求数 +1 ；记录响应时间
private void recordStats(ServerStats stats, long responseTime) {
if (stats == null ) {
return ;
}
stats.decrementActiveRequestsCount();
stats.incrementNumRequests();
stats.noteResponseTime(responseTime);
}

// 请求正常响应或者异常时都会调用
protected void noteRequestCompletion(ServerStats stats, Object response, Throwable e, long responseTime) {
if (stats == null ) {
return ;
}
noteRequestCompletion(stats, response, e, responseTime, null );
}
public void noteRequestCompletion(ServerStats stats, Object response, Throwable e, long responseTime, RetryHandler errorHandler) {
if (stats == null ) {
return ;
}
try {
// 活跃请求 -1 ；总请求数 +1 ；记录响应时间
recordStats(stats, responseTime);
RetryHandler callErrorHandler = errorHandler == null ? getRetryHandler() : errorHandler;
if (callErrorHandler != null && response != null ) {
// 正常响应，清空连续失败记录
stats.clearSuccessiveConnectionFailureCount();
} else if (callErrorHandler != null && e != null ) {
if (callErrorHandler.isCircuitTrippingException(e)) {
// 如果时符合断路器异常 ( 默认 SocketException.class, SocketTimeoutException.class) ：连续失败次数 +1 ；服务总失败次数 +1
stats.incrementSuccessiveConnectionFailureCount();
stats.addToFailureCount();
} else {
// 其他不符合的异常清空连续失败记录
stats.clearSuccessiveConnectionFailureCount();
}
}
} catch (Exception ex) {}
}

// 抛出 error 的时候调用（同 noteRequestCompletion ）
protected void noteError(ServerStats stats, ClientRequest request, Throwable e, long responseTime) {
if (stats == null ) {
return ;
}
try {
// 活跃请求 -1 ；总请求数 +1 ；记录响应时间
recordStats(stats, responseTime);
RetryHandler errorHandler = getRetryHandler();
if (errorHandler != null && e != null ) {
if (errorHandler.isCircuitTrippingException(e)) {
stats.incrementSuccessiveConnectionFailureCount();
stats.addToFailureCount();
} else {
stats.clearSuccessiveConnectionFailureCount();
}
}
} catch (Exception ex) {}
}

// 正常响应的时候调用（同 noteRequestCompletion ）
protected void noteResponse(ServerStats stats, ClientRequest request, Object response, long responseTime) {
if (stats == null ) {
return ;
}
try {
recordStats(stats, responseTime);
RetryHandler errorHandler = getRetryHandler();
if (errorHandler != null && response != null ) {
stats.clearSuccessiveConnectionFailureCount();
}
} catch (Exception ex) {
logger .error("Error noting stats for client {}" , clientName , ex);
}
}

//client 开始执行请求的是调用：活跃请求 +1
public void noteOpenConnection(ServerStats serverStats) {
if (serverStats == null ) {
return ;
}
try {
serverStats.incrementActiveRequestsCount();
} catch (Exception ex) {
logger .error("Error noting stats for client {}" , clientName , ex);
}
}

//....
}

4、通过SpringClientFactory获取bean（以serviceId容器隔离）

* 在RibbonAutoConfiguration 自动配置类中会创建SpringClientFactory 、configurations为配置表

@Bean

public SpringClientFactory springClientFactory() {

SpringClientFactory factory = new SpringClientFactory();

factory.setConfigurations(this .configurations );

return factory;

}

* SpringClientFactory继承NamedContextFactory，在创建时，构造方法指定了默认的配置信息和名称

public SpringClientFactory() {
super (RibbonClientConfiguration.class , NAMESPACE , "ribbon.client.name" );
}

* NamedContextFactory提供以name为key的上下文表（父容器为顶层的Spring容器）

可以为每一个服务创建一个容器，内部为各个服务指定配置的实例和默认的配置实例

* 核心作用：获取bean

SpringClientFactory.getInstance(String name, Class<C> type)
通过NamedContextFactory获取指定容器内的某个type实例

获取不到时，会通过IClientConfig进行创建，调用容器的autowireBean进属性注入，但是最终实例不会放入容器中

// SpringClientFactory

public class SpringClientFactory extends NamedContextFactory<RibbonClientSpecification> {

static final String NAMESPACE = "ribbon" ;

public SpringClientFactory() {
super (RibbonClientConfiguration.class , NAMESPACE , "ribbon.client.name" );
}

public ILoadBalancer getLoadBalancer(String name) {
return getInstance(name, ILoadBalancer.class );
}

// 略
}

// NamedContextFactory
public abstract class NamedContextFactory<C extends org.springframework.cloud.context.named.NamedContextFactory.Specification>
implements DisposableBean, ApplicationContextAware {

// 默认的配置类信息
private final String propertySourceName ;
private final String propertyName ;
private Class<?> defaultConfigType ;
// 容器表
private Map<String, AnnotationConfigApplicationContext> contexts = new ConcurrentHashMap<>();
//@RibbonClients 、 RibbonClient 注解， name 和指定的配置类
private Map<String, C> configurations = new ConcurrentHashMap<>();
private ApplicationContext parent ;

public NamedContextFactory(Class<?> defaultConfigType, String propertySourceName,
String propertyName) {
this .defaultConfigType = defaultConfigType;
this .propertySourceName = propertySourceName;
this .propertyName = propertyName;
}

// 获取指定 name 上下文中，指定类型的实例
public <T> T getInstance(String name, Class<T> type) {
AnnotationConfigApplicationContext context = getContext(name);
if (BeanFactoryUtils.beanNamesForTypeIncludingAncestors (context,type).length > 0) {
return context.getBean(type);
}
return null ;
}

protected AnnotationConfigApplicationContext getContext(String name) {
if (!this .contexts .containsKey(name)) {
synchronized (this .contexts ) {
if (!this .contexts .containsKey(name)) {
this .contexts .put(name, createContext(name));
}
}
}
return this .contexts .get(name);
}

// 创建指定 name 的上下文，并注入指定和默认的配置实例
protected AnnotationConfigApplicationContext createContext(String name) {
// 创建容器
AnnotationConfigApplicationContext context = new AnnotationConfigApplicationContext();
// 在配置表中找到对应 name 作用配置类，进行解析注入
if (this .configurations .containsKey(name)) {
for (Class<?> configuration : this .configurations .get(name)
.getConfiguration()) {
context.register(configuration);
}
}
// 在配置表中找到默认的全局配置类（ defaultConfiguratiuon 指定的），进行解析注入
for (Map.Entry<String, C> entry : this .configurations .entrySet()) {
if (entry.getKey().startsWith("default." )) {
for (Class<?> configuration : entry.getValue().getConfiguration()) {
context.register(configuration);
}
}
}
// 在配置表中找到默认的全局配置类（构造器 defaultConfigType 指定的），进行解析注入
context.register(PropertyPlaceholderAutoConfiguration.class ,this .defaultConfigType );
context.getEnvironment().getPropertySources().addFirst(new MapPropertySource(this .propertySourceName ,
Collections.<String, Object>singletonMap (this .propertyName , name)));
if (this .parent != null ) {
context.setParent(this .parent );
context.setClassLoader(this .parent .getClassLoader());
}
context.setDisplayName(generateDisplayName(name));
context.refresh();
return context;
}

// 略

}

5、@LoadBalanced + RestTemplate 的主流程

5.1、实例

（1）使用 @LoadBalanced 注解修饰的 RestTemplate：

@Configuration
public class RestConfig {
// 创建 restTemplate 对象。 LoadBalanced 注解表示赋予 restTemplate 使用 Ribbon 的负载均衡的能力（一定要加上注解，否则无法远程调用）
@Bean
@LoadBalanced
public RestTemplate restTemplate(){
return new RestTemplate();
}
}

（2）通过 RestTemplate 请求远程服务地址并接收返回值

@RestController
@RequestMapping(value = "api/invoke" )
public class InvokeController{

@Autowired
private RestTemplate restTemplate ;

public String getByRestTemplate(Integer num1, Integer num2){
// 第一个 cloud-producer-server 代表在 nacos 注册中心中的服务名，第二个 cloud-producer-server 代表 contextPath 配置的项目路径
String url = "http://cloud-producer-server/cloud-producer-server/getSum" ;
MultiValueMap<String, Object> params = new LinkedMultiValueMap<>();
params.add("num1" , num1);
params.add("num2" , num2);
return restTemplate .postForObject(url, params, String.class );
}
}

5.2、RestTemplate到LoadBalancerClient（RibbonLoadBalancerClient）的流程

* 这里的RestTemplate使用的是原生的RestTemplate，即没有进过任何定制的（可支持自定义超时属性、底层HttpClient 工具）

默认使用JDK自带的HttpURLConnection进行通信的

@Bean
@LoadBalanced
public RestTemplate restTemplate(){
return new RestTemplate();
}

* 标志了@LoadBalanced的restTemplate.postForObject(url, params, String.class) ->doExecute的流程

通过restTemplate实例中设置的ClientHttpRequestFactory返回，由于存在拦截器则为InterceptingClientHttpRequestFactory

会创建InterceptingClientHttpRequest(requestFactory, this.interceptors, uri, httpMethod);

执行InterceptingClientHttpRequest.execute()

就会执行拦截器链的，最后会调用LoadBalancerClient.execute(serviceName,this.requestFactory.createRequest(request, body, execution))

①在LoadBalancerAutoConfiguration自动配置类中可以指定

LoadBalancerClient指RibbonLoadBalancerClient类型对象
requestFactory指LoadBalancerRequestFactory类型对象

②参数serviceName为url路径的域名

③参数request是InterceptingClientHttpRequest：封装了请求对象和通信工具

//RestTemplate
//postForObjec->doExecute
@Nullable
protected <T> T doExecute(URI url, @Nullable HttpMethod method, @Nullable RequestCallback requestCallback,
@Nullable ResponseExtractor<T> responseExtractor) throws RestClientException {
ClientHttpResponse response = null ;
try {
//InterceptingClientHttpRequest(requestFactory, this.interceptors, uri, httpMethod);
ClientHttpRequest request = createRequest(url, method);
if (requestCallback != null ) {
requestCallback.doWithRequest(request);
}
//InterceptingClientHttpRequest.executeInternal->InterceptingRequestExecution 类的 .execute
// 执行拦截器链的
response = request.execute();
handleResponse(url, method, response);
return (responseExtractor != null ? responseExtractor.extractData(response) : null );
}
catch (IOException ex) {throw new ResourceAccessException();
}
finally {
if (response != null ) {response.close(); }
}
}
protected ClientHttpRequest createRequest(URI url, HttpMethod method) throws IOException {
ClientHttpRequest request = getRequestFactory().createRequest(url, method);
initialize(request);
return request;
}

/ / RestTemplate 的父类， InterceptingHttpAccessor

//InterceptingClientHttpRequestFactory底层封装了原始SimpleClientHttpRequestFactory和拦截器，装饰了拦截功能
@Override
public ClientHttpRequestFactory getRequestFactory() {
List<ClientHttpRequestInterceptor> interceptors = getInterceptors();
if (!CollectionUtils.isEmpty (interceptors)) {
ClientHttpRequestFactory factory = this .interceptingRequestFactory ;
if (factory == null ) {
factory = new InterceptingClientHttpRequestFactory(super .getRequestFactory(), interceptors);
this .interceptingRequestFactory = factory;
}
return factory;
}
else {
return super .getRequestFactory();
}
}

/ / InterceptingRequestExecution
private class InterceptingRequestExecution implements ClientHttpRequestExecution {

private final Iterator<ClientHttpRequestInterceptor> iterator ;

public InterceptingRequestExecution() {
this .iterator = interceptors .iterator();
}

// 存在拦截器的：走每一个拦截器的intercept方法

//不存在拦截器：走 原始SimpleClientHttpRequestFactory 创建的SimpleBufferingClientHttpRequest会设置好超时配置

// setConnectTimeout/setReadTimeout，值是在restTemplate中设置的

// 并且是使用JDK自带的HttpURLConnection进行通信的
@Override
public ClientHttpResponse execute(HttpRequest request, byte \[\] body) throws IOException {
if (this .iterator .hasNext()) {
ClientHttpRequestInterceptor nextInterceptor = this .iterator .next();
return nextInterceptor.intercept(request, body, this );
}
else {
HttpMethod method = request.getMethod();
ClientHttpRequest delegate = requestFactory .createRequest(request.getURI(), method);
request.getHeaders().forEach((key, value) -> delegate.getHeaders().addAll(key, value));
if (body.length > 0) {
if (delegate instanceof StreamingHttpOutputMessage) {
StreamingHttpOutputMessage streamingOutputMessage = (StreamingHttpOutputMessage) delegate;
streamingOutputMessage.setBody(outputStream -> StreamUtils.copy (body, outputStream));
}
else {
StreamUtils.copy (body, delegate.getBody());
}
}
return delegate.execute();
}
}
}

//最终调用的LoadBalancerClient.execute(serviceName,this.requestFactory.createRequest(request, body, execution))

public class LoadBalancerInterceptor implements ClientHttpRequestInterceptor {

public LoadBalancerInterceptor(LoadBalancerClient loadBalancer) {
this (loadBalancer, new LoadBalancerRequestFactory(loadBalancer));
}

@Override
public ClientHttpResponse intercept(final HttpRequest request, final byte \[\] body,
final ClientHttpRequestExecution execution) throws IOException {
final URI originalUri = request.getURI();
String serviceName = originalUri.getHost();
return this .loadBalancer .execute(serviceName,this .requestFactory .createRequest(request, body, execution));
}

}

5.3、RibbonLoadBalancerClient.execute方法（LoadBalancerClient接口方法）

public class LoadBalancerInterceptor implements ClientHttpRequestInterceptor {
//..
@Override
public ClientHttpResponse intercept(final HttpRequest request, final byte \[\] body,
final ClientHttpRequestExecution execution) throws IOException {
final URI originalUri = request.getURI();
String serviceName = originalUri.getHost();
return this .loadBalancer .execute(serviceName,this .requestFactory .createRequest(request, body, execution));
}

}

* 核心方法RibbonLoadBalancerClient.execute的实现

此方法是LoadBalancerClient接口的核心方法，用于选中一个服务实例后，执行
基于SpringClientFactory在serviceId对应的上下文中获取ILoadBalancer实例，默认为ZoneAwareLoadBalancer

SpringClientFactory的作用和LoadBalancerClientFactory一模一样，都是Name容器，以serviceId为一个容器的维度

里面包含了ribbon的所有必要的组件bean。每一个serverId是相互隔离的

核心调用其ILoadBalancer的chooseServer方法获取对应目标服务实例
最后调用LoadBalancerRequest.apply(serviceInstance)执行请求

执行 LoadBalancerRequestFactory.createRequest(request, body, execution)创建一个函数指针，进行url通信

* LoadBalancerRequestFactory.createRequest(request, body, execution)

使用LoadBalancerRequestFactory创建一个函数指针，把选择的服务实例，使用InterceptingRequestExecution.execute(serviceRequest, body);完成通信，
InterceptingRequestExecution的execute流程见上，由于此时没有拦截器了，就会走默认的execute步骤

走原始SimpleClientHttpRequestFactory创建的SimpleBufferingClientHttpRequest会设置好超时配置，setConnectTimeout/setReadTimeout，值是在restTemplate中设置的

最终使用使用JDK自带的HttpURLConnection进行通信的

public class RibbonLoadBalancerClient implements LoadBalancerClient {

private SpringClientFactory clientFactory ;

public RibbonLoadBalancerClient(SpringClientFactory clientFactory) {
this .clientFactory = clientFactory;
}

@Override
public URI reconstructURI(ServiceInstance instance, URI original) {
// 略
return context.reconstructURIWithServer(server, uri);
}

public <T> T execute(String serviceId, LoadBalancerRequest<T> request, Object hint)
throws IOException {
// 基于 SpringClientFactory 在 serviceId 对应的上下文中获取 ILoadBalancer 实例，默认为 ZoneAwareLoadBalancer
ILoadBalancer loadBalancer = getLoadBalancer(serviceId);
// 使用 ILoadBalancer 的 chooseServer 方法获取最终选定的服务
Server server = getServer(loadBalancer, hint);
if (server == null ) {
throw new IllegalStateException("No instances available for " + serviceId);
}
RibbonServer ribbonServer = new RibbonServer(serviceId, server,
isSecure(server, serviceId),
serverIntrospector(serviceId).getMetadata(server));

// 核心是调用 request.apply(serviceInstance) 执行请求
//LoadBalancerRequest<T> request 是 RestTemplate 执行拦截器时调用提供放入
return execute(serviceId, ribbonServer, request);
}

protected ILoadBalancer getLoadBalancer(String serviceId) {
return this .clientFactory .getLoadBalancer(serviceId);
}

// 核心是调用loadBalancer.chooseServer 方法

protected Server getServer(ILoadBalancer loadBalancer, Object hint) {
if (loadBalancer == null ) {
return null ;
}
return loadBalancer.chooseServer(hint != null ? hint : "default" );
}
// 略

}

public class LoadBalancerRequestFactory {

private LoadBalancerClient loadBalancer ;

private List<LoadBalancerRequestTransformer> transformers ;

public LoadBalancerRequestFactory(LoadBalancerClient loadBalancer,
List<LoadBalancerRequestTransformer> transformers) {
this .loadBalancer = loadBalancer;
this .transformers = transformers;
}

public LoadBalancerRequestFactory(LoadBalancerClient loadBalancer) {
this .loadBalancer = loadBalancer;
}

public LoadBalancerRequest<ClientHttpResponse> createRequest(
final HttpRequest request, final byte \[\] body,
final ClientHttpRequestExecution execution) {
return instance -> {
HttpRequest serviceRequest = new ServiceRequestWrapper(request, instance,
this .loadBalancer );
if (this .transformers != null ) {
for (LoadBalancerRequestTransformer transformer : this .transformers ) {
serviceRequest = transformer.transformRequest(serviceRequest,
instance);
}
}
return execution.execute(serviceRequest, body);
};
}

}

微服务组件源码2——Spring Ribbon原理（基于RibbonLoadBalancerClient）

1、基本原理（ LoadBalancerClient + 拦截器）

2、自动配置概述

2.1、RibbonAutoConfiguration

2.2、 RibbonClientConfiguration 默认配置(serviceId维度)

2.2.1、Name容器中6大可配置组件

2.2.2、 OkHttpRibbonConfiguration （ 例 ）

2.3、 LoadBalancerAutoConfiguration

3、Name容器中6大可配置组件

3.1、概述

3.2、IClientConfig配置项组件

3.2.1、 IClientConfig 接口

3.2.2、DefaultClientConfigImpl实现类

3.3、ServerList<Server>获取指定serviceId服务列表组件

3.3.1、 ServerList<T extends Server >接口

3.3.2、NacosServerList

3.4、ServerListFilter<T extends Server>服务列表过滤组件

3.4.1、 ServerListFilter 接口

3.4.2、ZoneAffinityServerListFilter实现类

3.4.3、ZonePreferenceServerListFilter实现类

3.5、IPing连通性检测组件

3.6、IRule选取规则组件

3.6.1、IRule接口

3.6.2、ZoneAvoidanceRule实现类

3.6.2.1、主要流程

3.6.2.2、getAvailableZones获取有效分区

3.7、ILoadBalancer总控组件

3.7.1、ILoadBalancer接口

3.7.1.1、接口作用

3.7.1.2、接口体系

3.7.2、BaseLoadBlance

3.7.2.1、提供整体的功能

3.7.2.2、LoadBalancerStats

3.7.2.3、ServerStats

3.7.3、DynamicServerListLoadBalancer

3.7.4、ZoneAwareLoadBalancer重写chooseServer

3.8、RibbonLoadBalancerContext统计根据

4、通过SpringClientFactory获取bean（以serviceId容器隔离）

5、@LoadBalanced + RestTemplate 的主流程

5.1、实例

5.2、RestTemplate到LoadBalancerClient（RibbonLoadBalancerClient）的流程

5.3、RibbonLoadBalancerClient.execute方法（LoadBalancerClient接口方法）

2.2.2、 OkHttpRibbonConfiguration （例）
