智能手机产品持续向超薄化、微型化、高集成度方向迭代，零组件加工公差不断收紧，传统质检方案已难以匹配高端3C产品精密制程管控需求。现阶段行业普遍沿用人工抽检、三坐标接触式测量、二维影像仪检测等手段，存在测量流程繁琐、检测效率偏低、复杂三维形貌测量盲区大、易损伤工件等短板，无法实现全尺寸全域质量管控，制约量产制程稳定性与新品迭代效率。
深耕工业三维测量领域的新拓三维，依托自研蓝光结构光三维测量技术，推出适配手机精密零部件的微米级三维全尺寸检测方案，可精准完成**平面度、轮廓度、位置度等几何公差（GD&T）**量化评定，助力制造企业由传统打点检验升级为全尺寸检测模式，缩短新品验证周期、同步匹配生产节拍、系统性提升量产品质管控水平。
传统检测技术现存瓶颈
手机中框、玻璃盖板、Type-C连接器、防水密封槽等精密构件具备微型化、异型曲面多、薄壁易形变的结构特征，接触式测量、2D 光学检测、手工量具三类检测方式存在固有技术局限：
1、三坐标：测针无法深入R0.2mm 微小圆角、窄深防水槽等微细结构，存在测量盲区；硬质测头易划伤电镀、玻璃外观面，接触载荷易造成密封圈、塑胶薄壁件受压形变，引入测量附加误差。
2、二维影像测量设备：受成像景深与光学分辨极限约束，沟槽尺寸测量误差可达 ±0.05mm，仅能采集二维轮廓数据，无法重构三维曲面形貌，不能开展轮廓度、装配干涉量等三维几何参数评价。
3、常规量具抽检模式：卡尺、光学投影仪仅可抽取关键特征点位检测，全尺寸检测耗时冗长，无法适配高速量产线节拍；检测数据纸质归档，数据溯源困难，不利于基于实测数据开展加工工艺闭环优化。
蓝光3D扫描检测解决方案
新拓三维XTOM-COMBINE系列小幅面蓝光三维扫描仪，基于蓝光光栅投影测量原理，搭配高分辨率工业相机多角度采集光栅畸变图像，生成高密度三维点云模型，设备测量精度最高可达 6μm，单点采样间距0.021mm，满足3C精密零部件微米级质检指标。
高密度形貌采集：完整还原微小圆角、微细沟槽等微观几何特征，精细复现自由曲面三维形貌，支撑各类形位公差的精准量化计算。
优良工业环境适应性：蓝光抗干扰，可在常规车间作业；温湿度小幅波动工况下测量重复性优异。
完备的数据解析能力：实测点云与理论CAD模型全域拟合，以色谱云图直观表征面型偏差，缺陷区域可视化定位；
标准化GD&T公差评定：兼容国际几何公差标准，自动评定位置度、平面度、轮廓度等公差项目。

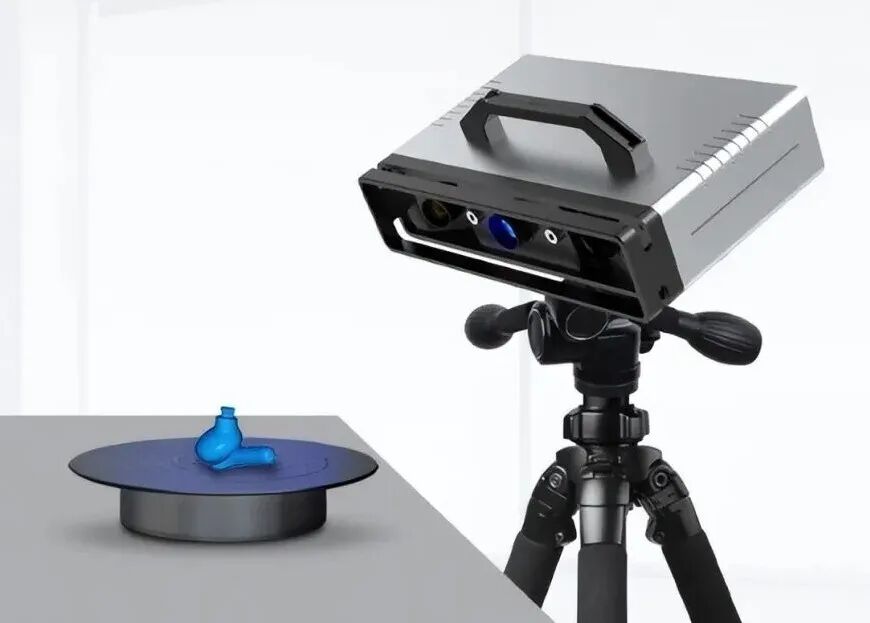

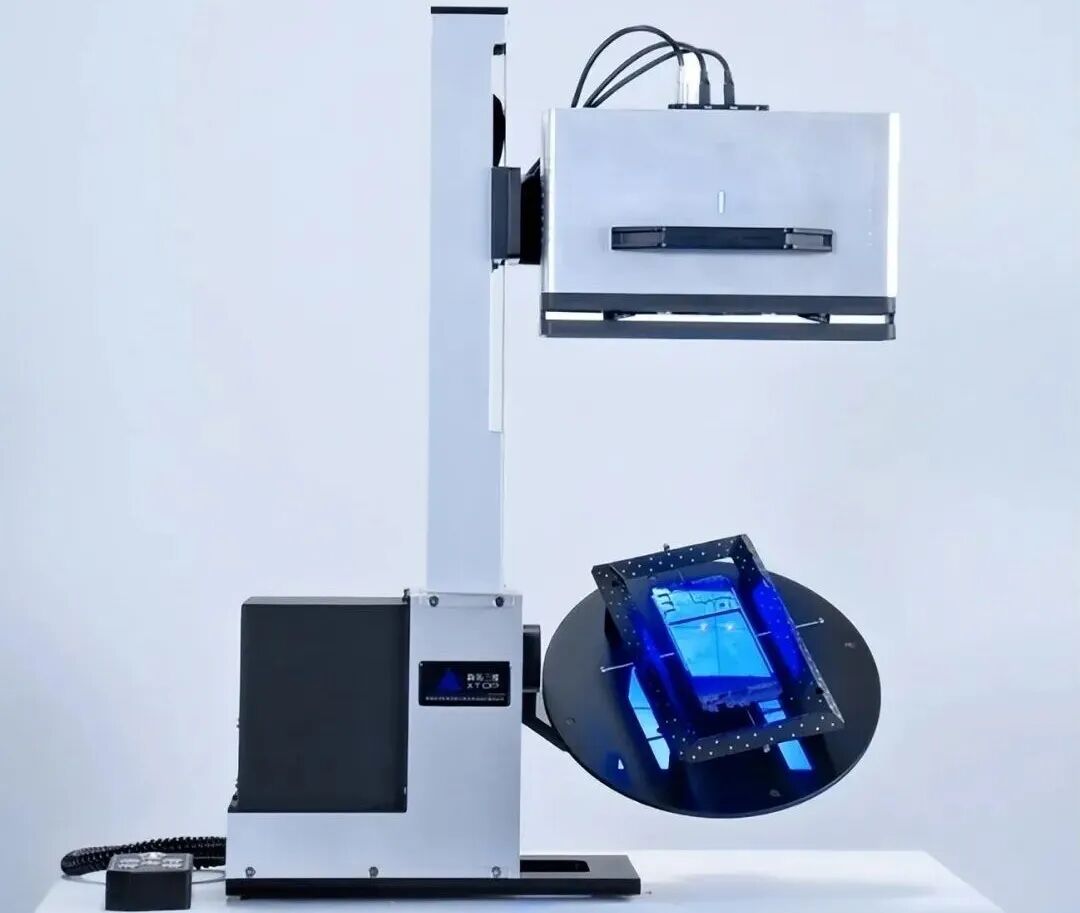

XTOM-COMBINE小幅面蓝光三维扫描仪
3C手机零部件典型检测应用
01

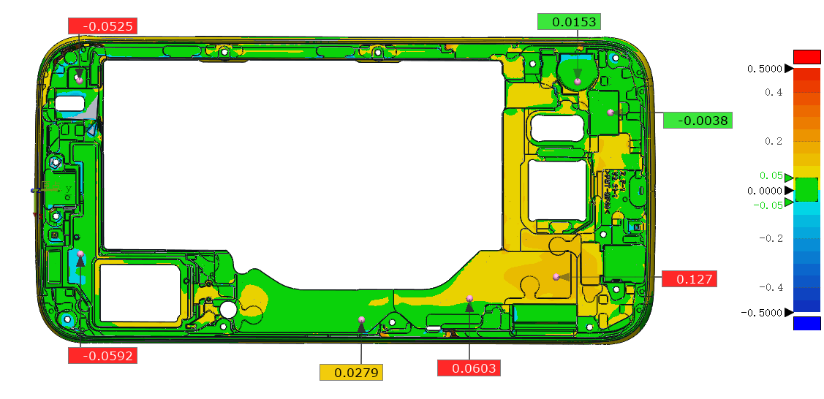

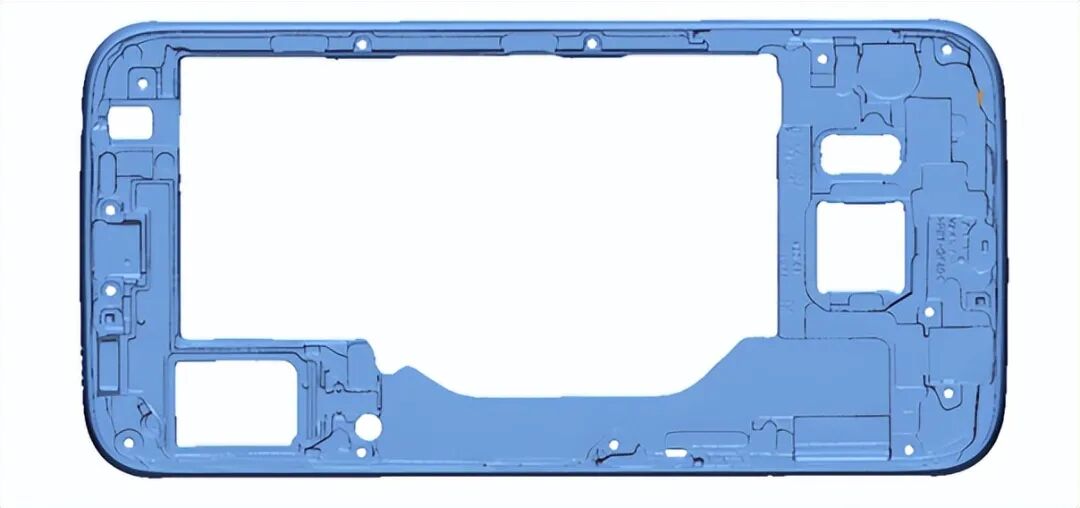

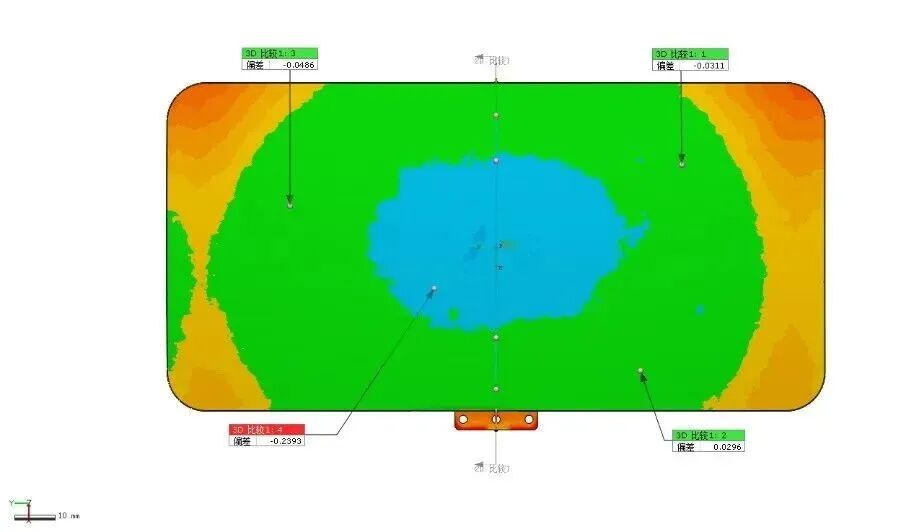

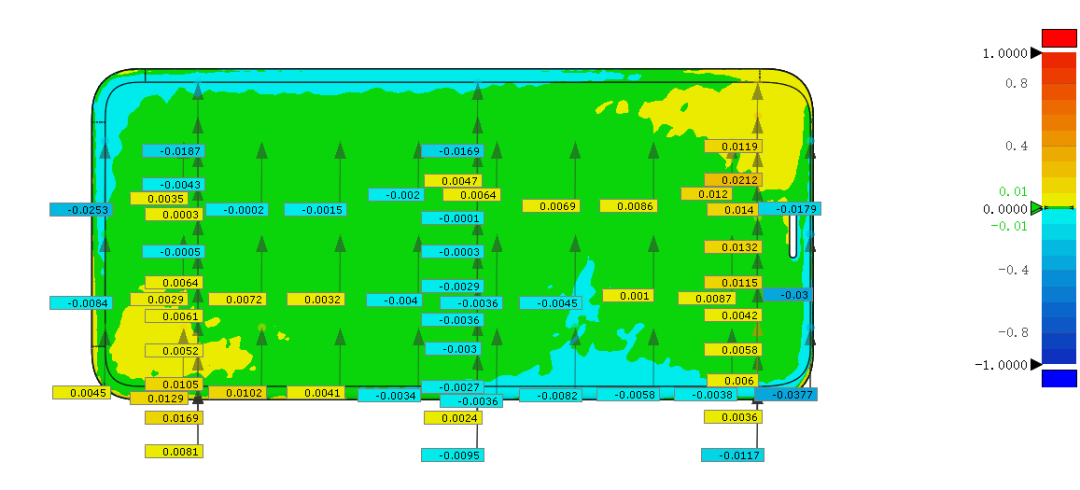

手机金属中框全尺寸检测
工艺痛点：CNC加工薄壁中框易受装夹应力产生形变，防水槽微型R角、异形开孔为三坐标测量盲区；加工误差累积易造成整机装配后屏幕翘曲、摄像模组偏位、密封结构失效漏水。
方案价值：实现中框全域全尺寸检测，量化平面翘曲量、孔位位置度、型腔轮廓度与装配间隙，精准锁定加工超差点位，反向指导 CNC 刀具补偿与工装优化，提前规避装配干涉隐患。
02

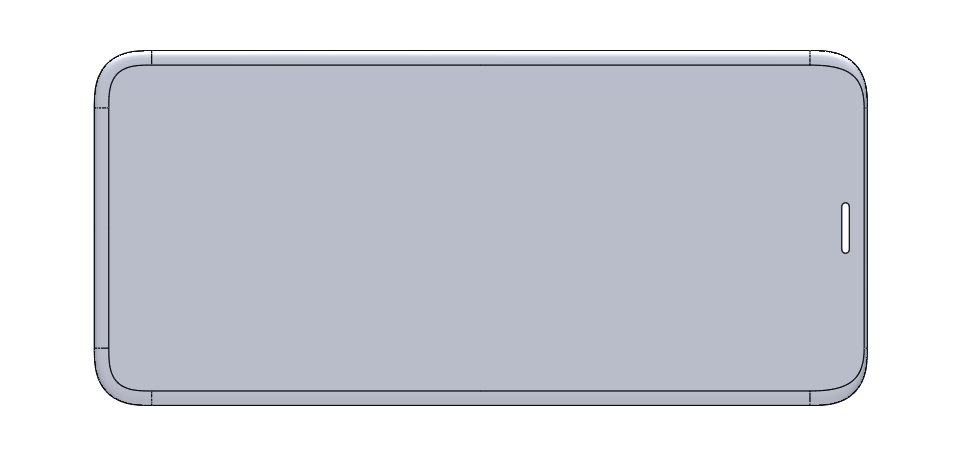

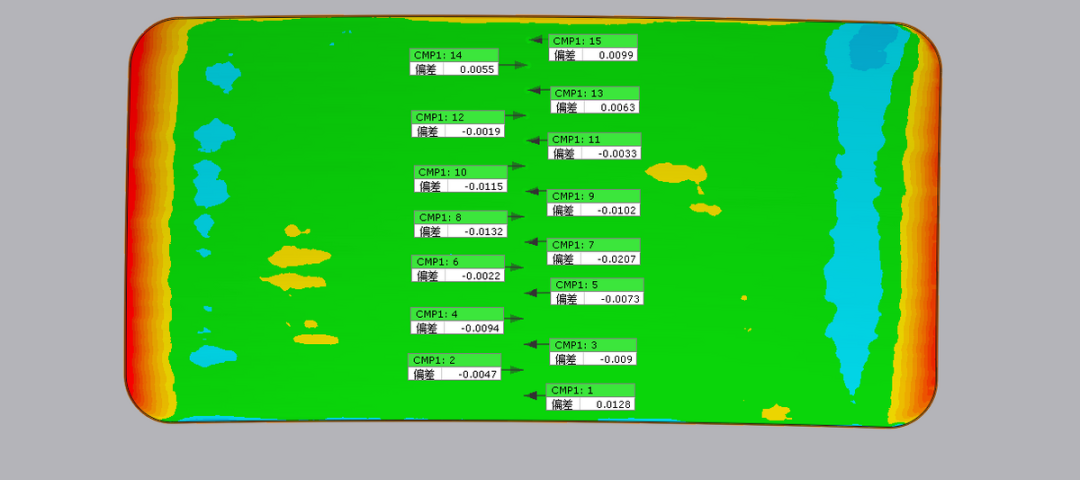

2.5D/3D曲面玻璃面板检测
工艺痛点：曲面玻璃热弯成型的面型翘曲、局部轮廓偏差会引发与中框贴合间隙超标，出现漏光、进灰、屏幕亮边等不良缺陷。
方案价值：替代传统抽样检测，翘曲量检测精度由原有 0.05mm 提升至 0.01mm，全板面型偏差可视化呈现；依托批量 SPC 数据优化热弯模具与成型工艺，有效降低贴合不良报废率。
03

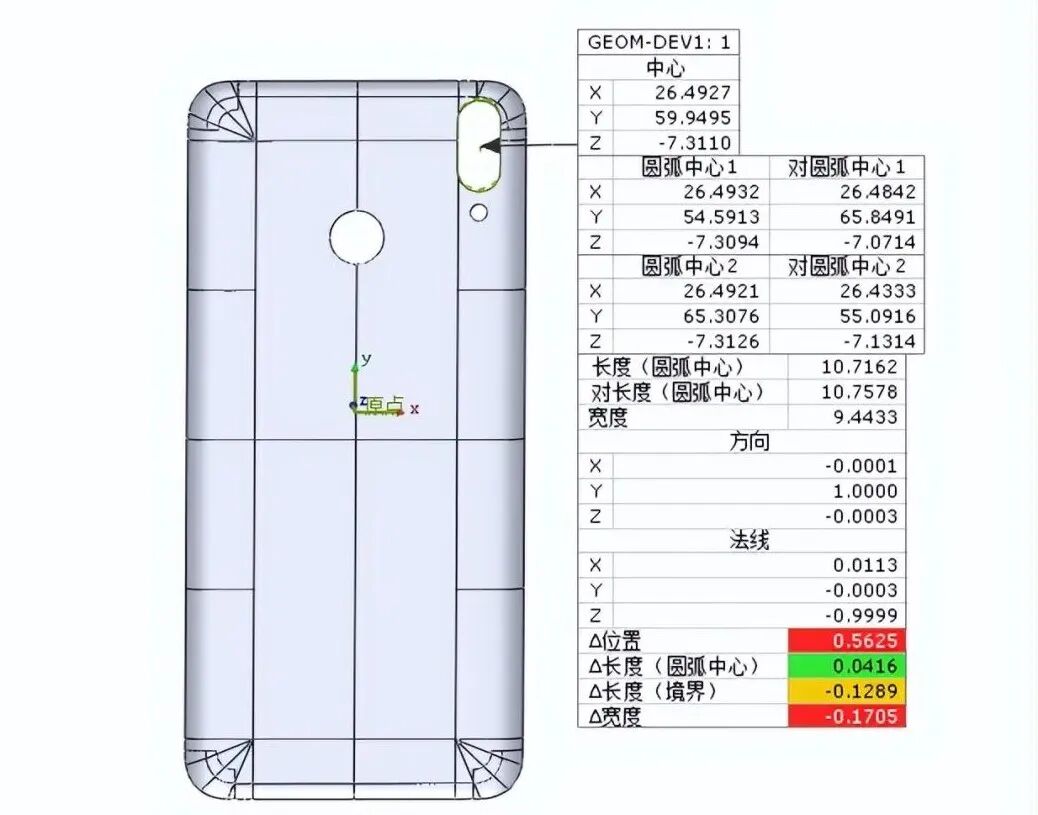

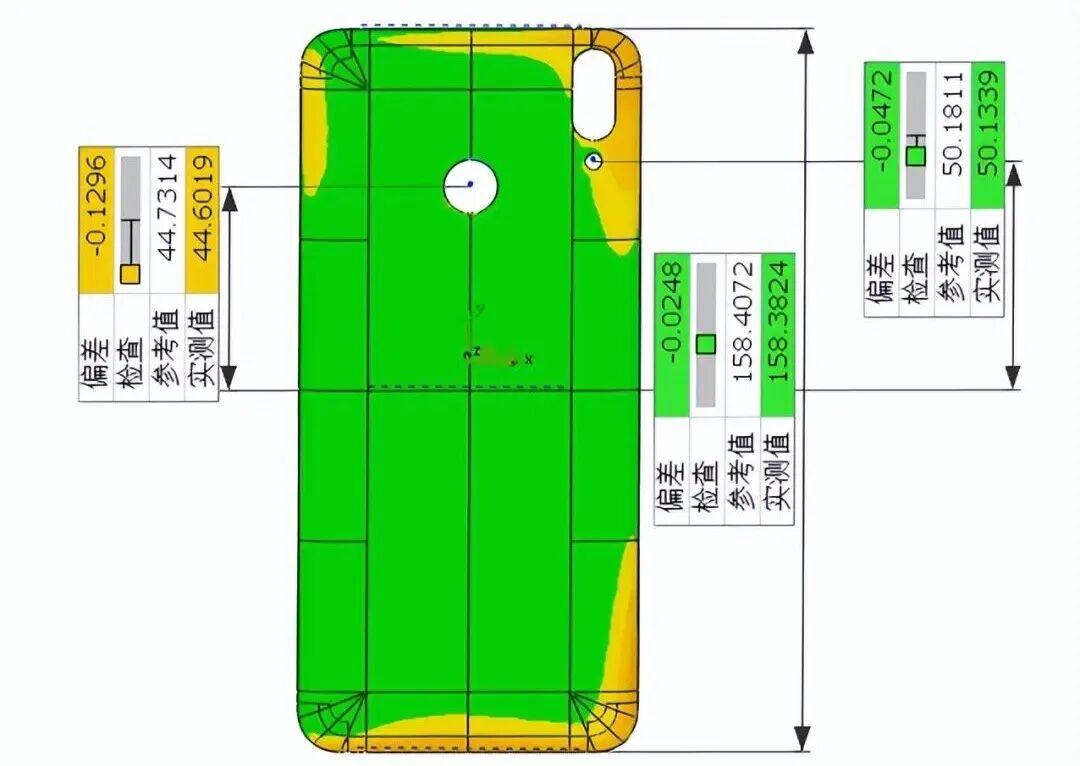

手机后盖盖板三维检测
工艺痛点：玻璃/复合材料后盖成型回弹管控难度大，面型翘曲直接影响整机密封性能与摄像模组同轴度。
方案价值：量化后盖曲面轮廓度、粘接面平面度、周圈装配间隙，控制组装偏心与外观缝隙不良，提升整机装配一致性与防水可靠性。
04

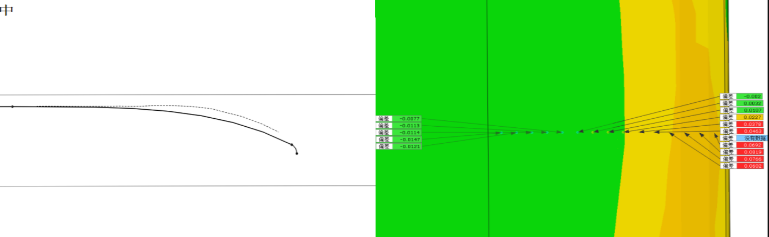

超薄屏幕保护膜检测
工艺痛点：保护膜基材厚度小、刚性差，接触式测量易受压变形，翘曲缺陷依靠人工目视检出率低。
方案价值：非接触全幅面扫描，翘曲检出灵敏度达 0.01mm，精准管控保护膜面型精度，保障贴合良率与终端触控使用性能。
05
个性化定制与人机工学优化
工艺痛点：微型导光柱曲面精度、支架同轴度偏差，易造成出光光斑不均、拍照光晕暗角等光学不良。
方案价值：完成透镜曲面轮廓度、安装支架位置度、模组装配高度、同心度检测，优化光学组件装配精度，提升模组出厂良率。

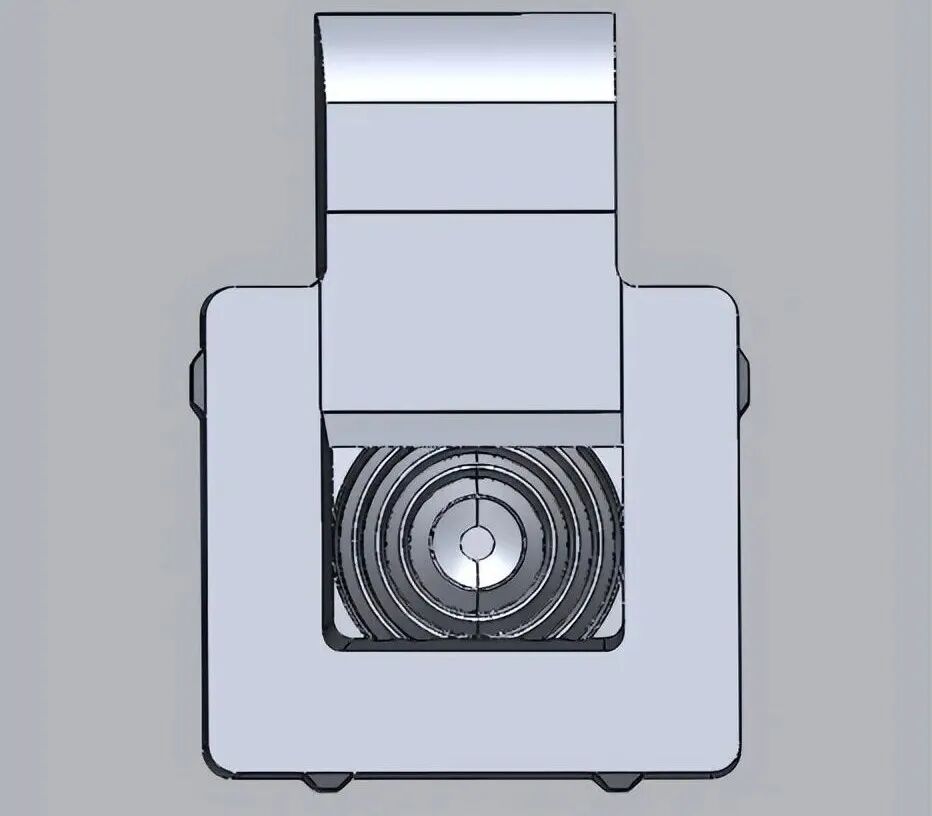

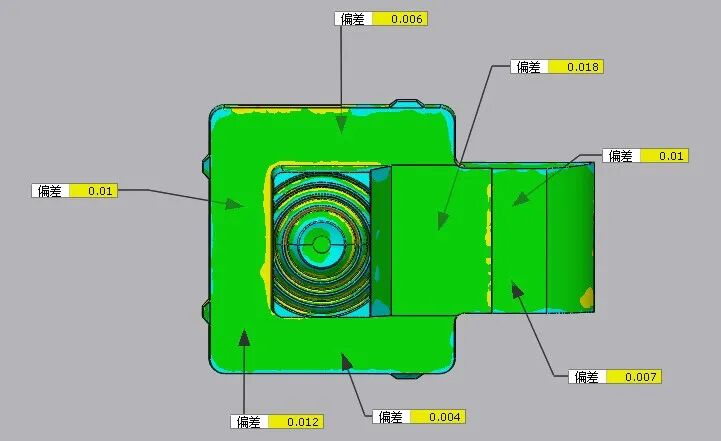

手机闪光灯模块部件平面度检测偏差数据
3C精密件检测机型选型推荐
01

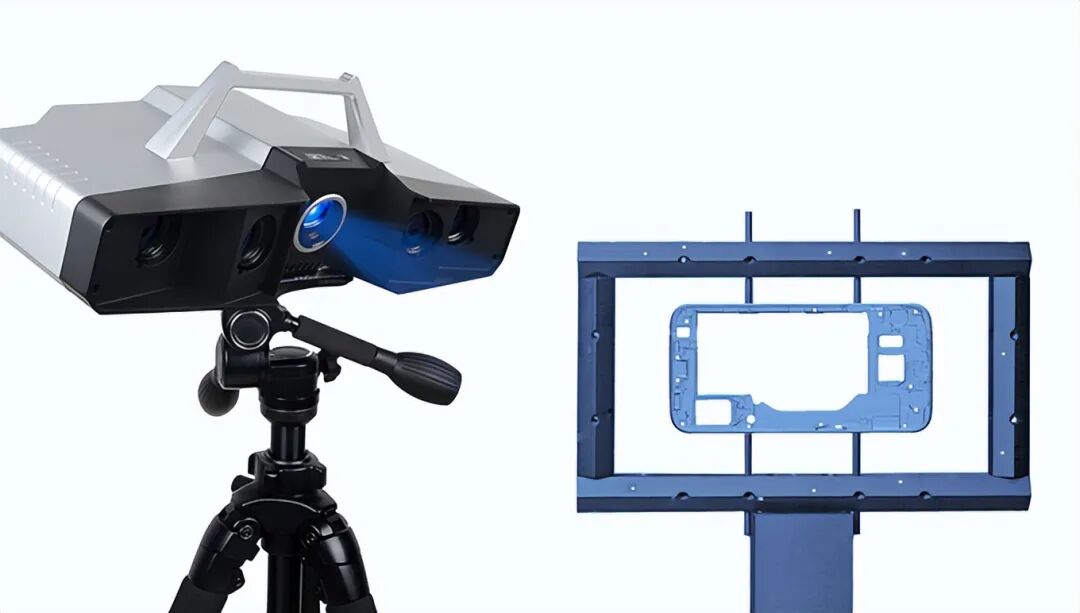

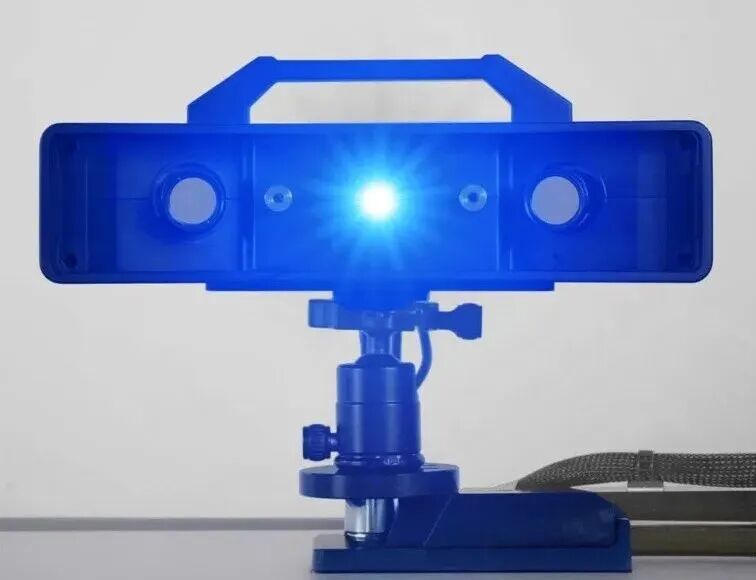

XTOM-COMBINE小幅面蓝光三维扫描仪
-
测量视场最小100×75mm，测量精度6μm，测量重复性稳定可控；
-
顶配1230万像素成像单元，微观特征细节采集能力优异；
-
模块化可更换镜头架构，快速切换多档测量幅面，兼顾小件精微检测与中等尺寸构件测量。
02
XTOM-TRANSFORM全自动桌面智能检测设备
整机自动化检测流程，内置一键标定、路径自主规划、模板批量测量功能，实现无人化自动化质检；
聚焦微型精密元器件离线/在线检测，集成智能缺漏补扫算法，自动补齐局部缺失点云；
搭载通过 PTB 权威计量认证的自研公差分析软件，一键完成扫描、建模、尺寸评定全流程。
XTOM系列蓝光三维扫描产品方案凭借微米级测量精度、非接触全域采集、高效数模比对的技术优势，打通3C手机零部件从研发试样验证、竞品逆向测绘到量产全检、制程优化的全链条质量管控。
蓝光3D扫描技术突破了传统检测手段的测量盲区与效率瓶颈，从零件尺寸精度、装配匹配度、整机密封与光学性能多维度保障产品品质，现已成为3C手机电子精密制造质量管控的核心装备。
