Web地图全体系深度梳理：引擎、数据源、图层、投影核心知识

在前端开发领域,Web地图是智慧城市,地理信息系统,数据可视化,位置服务等业务的核心基础能力

本文将从底层架构,核心组件,数据类型,坐标体系,技术选型五个维度,系统性梳理Web地图完整知识体系,标准化区分各类技术概念,帮助开发者建立完整,严谨的WebGis技术认知

一.Web地图核心架构: 两大基础组成单元

所有网页端可交互地图应用,底层架构均遵循统一标准,由地图渲染引擎 和地图数据源两部分构成,二者各司其职,相互配合,缺一不可.

Web地图 = 地图渲染引擎 + 地图数据源

1. 地图渲染引擎(可视化载体)

地图渲染引擎是前端地图的核心渲染工具,核心作用是解析地理数据,完成画布渲染,支撑地图交互逻辑,包括地图平移,缩放,旋转,图形叠加,地理计算等核心能力

主流开源渲染引擎包括OpenLayers,Leaflet,Mapbox等,改类工具具备统一特性: 无内置地图数据,属于纯底层渲染框架,可适配各类标准化地理数据源,灵活性,扩展性极强,主要面向专业GIS开发场景

2. 地图数据源(地理信息载体)

地图数据源为地图展示提供核心地理信息,包含道路,水系,建筑,行政边界,卫星影像,文字标注等地理要素,是地图可视化的内容基础.

市面上主流数据源服务包括高德,百度,腾讯,天地图,OSM开源地图等,该类服务专注于地理数据采集,处理,更新与输出,需依托渲染引擎完成前端展示

3.两类地图产品的本质区别

市面商用地图服务于开源引擎的核心差异在于封装形态: 高德,百度,腾讯等民用地图服务为一体封装化产品,集成了自研渲染引擎于专属地理数据源,开箱即用; OpenLayers,Leaflet等为纯底层渲染工具,无绑定数据源,支持开发者自有对接各类标准化地图数据

二. 主流Web地图服务分类与使用场景

依据服务属性,数据标准与应用场景,主流Web地图服务可分为民用商用地图,官方标准地图,专业开源引擎三大类,各类产品的技术特性与使用场景边界清晰

1. 民用商用地图（高德/百度/腾讯地图）

该类地图服务面向大众消费与通用业务场景，是目前互联网项目应用最广泛的地图方案。

技术特性: 集成引擎与数据源,API封装简洁,开发门槛低; 需申请专属密钥(key),存在接口调用频次限制,部分商用场景需付费; 采用厂商自定义加密坐标系,坐标系固定且无法自定义.

适用场景: 外卖配送,网约车,门店定位,用户打卡,普通后台位置展示等通用民用业务

2. 官方标准地图(天地图)

天地图是国家测绘地理信息局退出的官方公共地理服务平台,为国内政务,正规GIS项目的标准数据源

技术特性: 地理便捷,行政区域数据权威合规,符合国家测绘标准;提供矢量地图,影像地图,路网标注等多类型标准化瓦片服务,完美适配OpenLayers等专业GIS引擎;需密钥授权,免费额度可满足多数项目需求; 采用国际通用真实坐标体系,无加密偏移.

适用场景: 政务管理系统,智慧城市平台,国企GIS项目,合规性要求较高的地理信息项目

3. 专业开源引擎(OpenLayers)

OpenLayers 是一款轻量,高性能的开源WebGIS渲染引擎,专注于专业地理信息可视化开发,是内网,定制化GIS项目的核心技术方案

技术特性: 无内置底图数据,支持对接天地图,OSM,离线瓦片,自定义矢量等各类数据源; 支持多坐标系适配,复杂图层叠加,专业地理运算; 无调用限制,无版权约束,支持内网离线部署与涉密场景使用

适用场景: 专业GIS系统,数据可视化大屏,水利电力测绘,内网离线地图,高度定制化地理项目

三. 地图数据核心大类: 矢量数据与栅格数据(底层根分类)

所有Web地图,GIS地图数据,底层只分为两大类: 矢量数据,栅格数据. 市面上听到的瓦片图,遥感图,地形图,卫星图,全部属于这两类的上层细分形态,掌握这两个根分类,就能彻底区分所有地图图片类型

1. 矢量数据(Vector) -- 要素型地图

矢量数据依靠坐标点,数学几何公式描述地理事物,核心由点,线,面,三种基础图形构成,不依赖像素图片,包含常见地图类型: 普通电子地图,路网图,行政边界图,DLG数字线划图,自定义标注/点位/管线图层

核心特性:

• 无限缩放不失真,高清锐利
• 自带属性信息(道路名称,区域面积,等级等)
• 支持样式全自定义(颜色,粗细,填充,透明度)
• 支持空间分析,筛选,查询,拓扑计算

使用场景: 导航路网,政务边界,可视化图层叠加,GIS分析,定制化大屏

2.栅格数据(Raster) --- 像素型地图

栅格数据由无数像素网络组成,用像素颜色,灰度值记录地理信息,本质就是带地理坐标的图片

包含常见地图类型: 卫星遥感图,航拍图,地形图,高程灰度图,瓦片底图,实景图

核心特性:

• 放大会模糊,分辨路固定
• 侧重展示地表真是纹理,地貌,地形起伏
• 数据体积相对更大,不支持精细编辑
• 擅长表达连续自然地貌(山川,植被,地势)

使用场景: 实景展示,地形分析,遥感检测,国土勘察,真是地貌可视化

四. 上层细分地图类型: 遥感图,地形图,影像图,电子图详解

基于矢量/栅格两大底层类型,行业衍生出日常开发最长遇到的细分地图产品,下面一次性全部厘清,解决概念混要问题

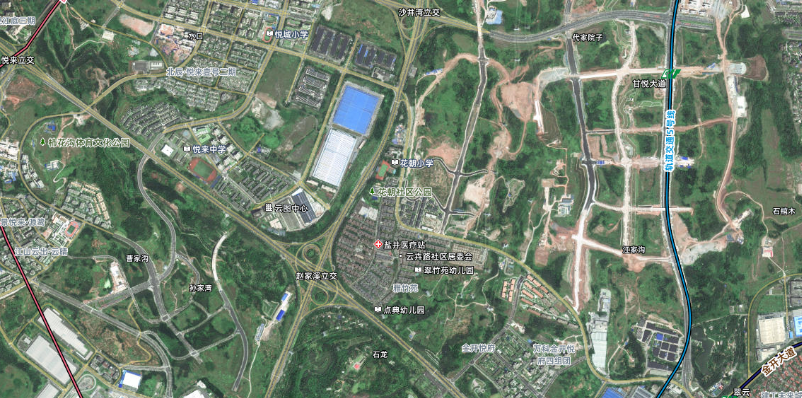

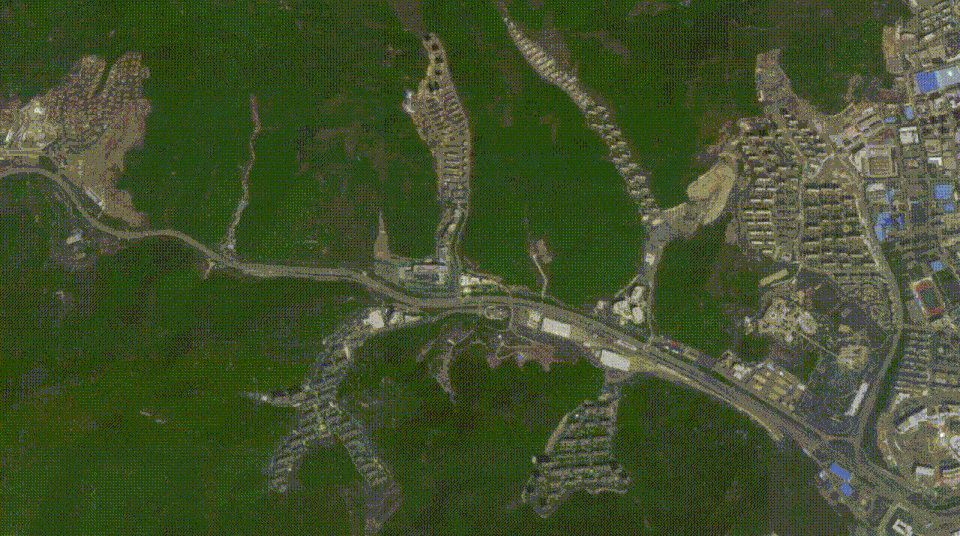

1. 遥感影像图(DOM / 卫星图)

属于栅格数据,是通过卫星,航拍无人机拍摄的地表真实实景影像,也是项目中最常用的地图之一. 行业标准名称为DOM(数字正射影像图)

特点: 真实还原地表建筑,植被,道路,水系; 画面真是,视觉效果强; 无人工矢量美化.

使用: 实景监控, 灾害检测,国土调查,大屏实景底图

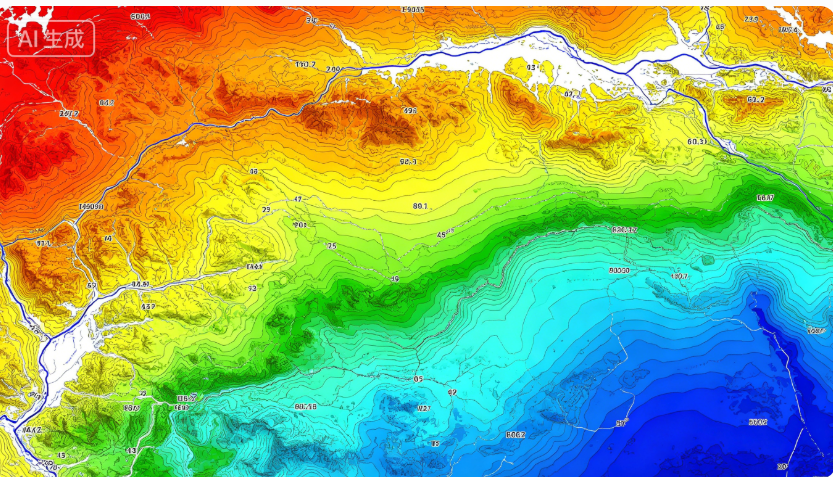

2. 地形图(标准地形地貌图)

属于混合GIS数据,依托DEM高程栅格数据生成,包含等高线,地势起伏,山川,坡度,海拔信息,是测绘,水利,地址核心数据

特点: 侧重地势高低,而非建筑实景; 可做坡度分析,坡向分析,流域分析; 支持三维地形隆起渲染.

适用: 水利防汛,地址勘察,山区项目,三维地形可视化

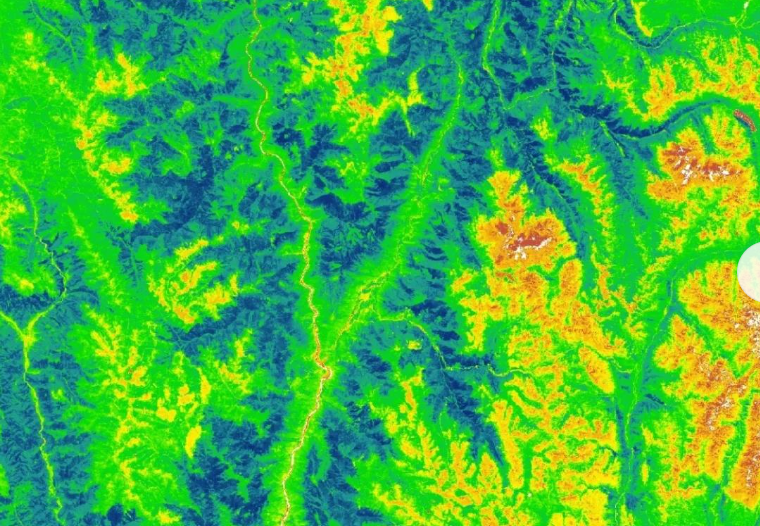

3.高程图(DEM灰度图)

属于栅格数据,是地形图的底层数据源,整张图为灰度图片,像素灰度值对应海拔高度

特点: 肉眼看着是纯色灰度图,程序可读取每个像素海拔; 是三维地图,地形起伏,地形分析的基础底层数据

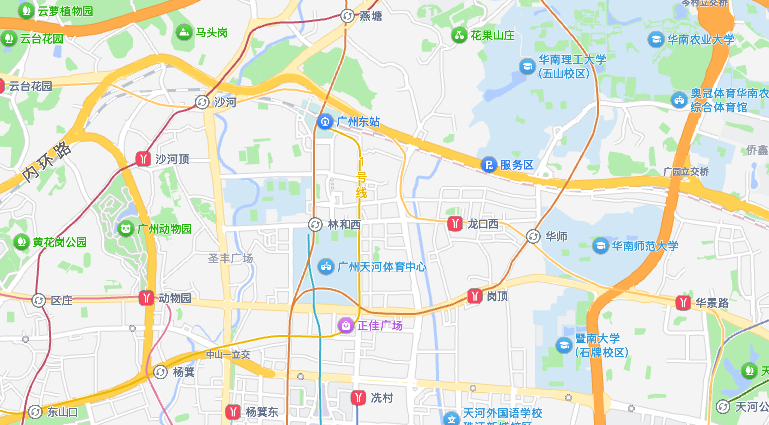

4.电子矢量图(普通路网地图)

属于纯矢量数据,也就是我们日常高德,百度,天地图看到的标准道路地图,由点线面组成: 道路,街区,文字,水系,边界全部为矢量要素

特点: 干净简洁,无实景干扰,文字清晰,可无限缩放,样式可改

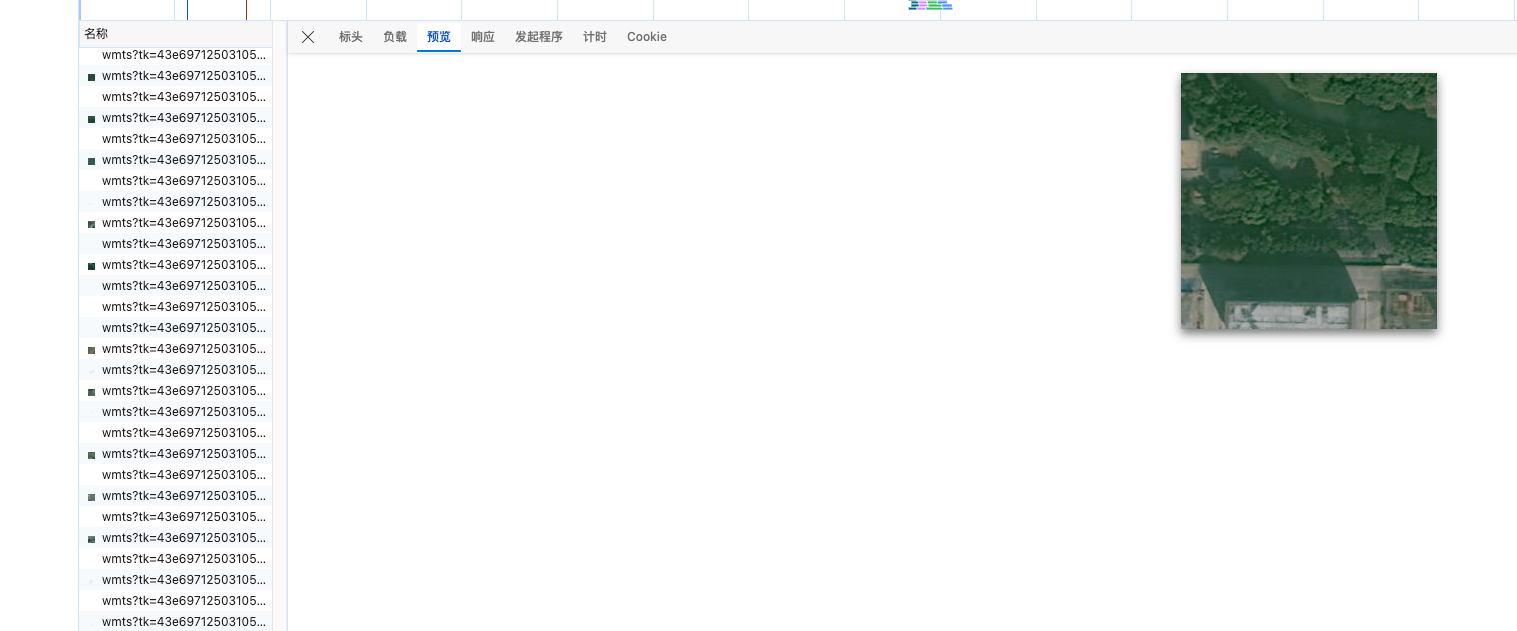

5.瓦片地图(Tile) -- 加载形态而非数据类型

重点: 瓦片不是数据类型,是数据加载方式

无论是矢量数据,遥感影像,地形图,都可以切成256*256 瓦片进行网络加载,日常说的矢量瓦片,影像瓦片,地形瓦片,本质是不同数据的瓦片加载形态

五. OpenLayers核心架构: 图层与数据源机制

1.图层(Layer) : 可视化展示载体

图层是地图可视化的独立单元,地图的所有可是元素均由独立图层承载,支持多层叠加展示,开发者可单独控制每个图层的显隐状态,透明度,层级顺序,渲染样式

常见图层类型: 底图图层,影像图层,地形图层,行政边界图层,点位标记图层,轨迹线图层,区域面图层,文字标注图层等

2.数据源(Source) :地理数据载体

图层本身无任何地理数,必须绑定对应数据源才可完成渲染,数据源定义了地图数据的来源,格式与加载方式,适配各类标准化GIS数据协议

常见数据源类型: OSM开源瓦片数据源,天地图WMTS标准化瓦片数据源,GeoJSON本地矢量数据源,WMS/WFS 专业GIS服务数据源,DEM高程数据源

核心公式: 图层(定义渲染规则) + 数据源(定义地理数据) = 完整地图可视化效果

六. Web地图核心坐标系体系

坐标系是Web地图的核心底层逻辑,绝大多数地图点位偏移,要素错位问题,均由坐标系不匹配导致,WebGIS开发中,核心用到两套标准坐标系,同时国内民用地图存在专属加密坐标系

1. WGS84经纬度投影(EPSG:4326)

WGS84是国际通用的全球地理标准坐标系，也是GPS设备输出的原始坐标体系。坐标格式为经纬度，以「经度、纬度」为单位，数值直观易懂，能够精准对应真实地球地理位置。

该坐标系为通用标准，天地图、OSM开源地图、各类专业GIS系统、GPS定位数据均采用WGS84标准，具备唯一性、权威性、无偏移特性

2. 球面墨卡托投影(EPSG:3857)

球面墨卡托投影是Web地图专属的平面渲染坐标系，核心作用是将球形地球的曲面地理信息，转化为平面二维画布可渲染的平面坐标。

该坐标系以「米」为单位，坐标数值量级较大，能够保证地图缩放、平移过程中比例均匀、无视觉变形，是OpenLayers、绝大多数Web地图引擎的默认渲染坐标系。

3. 坐标错位核心原理

前端地图渲染的常见异常：WGS84经纬度数据直接加载到默认3857坐标系的地图中，会出现点位偏移、要素飞出可视区域等问题。解决方案为：渲染前对4326经纬度数据进行坐标系转换，适配3857平面渲染标准。

4. 国内民用加密坐标系

国内高德、百度、腾讯等商用地图服务，均采用国家加密偏移坐标系：GCJ02（火星坐标系）、BD09（百度专属坐标系）。该类坐标为非标准偏移坐标，与WGS84真实坐标不互通。

核心开发禁忌：商用地图获取的GCJ02、BD09坐标，不可直接用于天地图、OpenLayers等基于WGS84标准的地图场景，必然出现点位偏移，需完成坐标转换后才可适配。

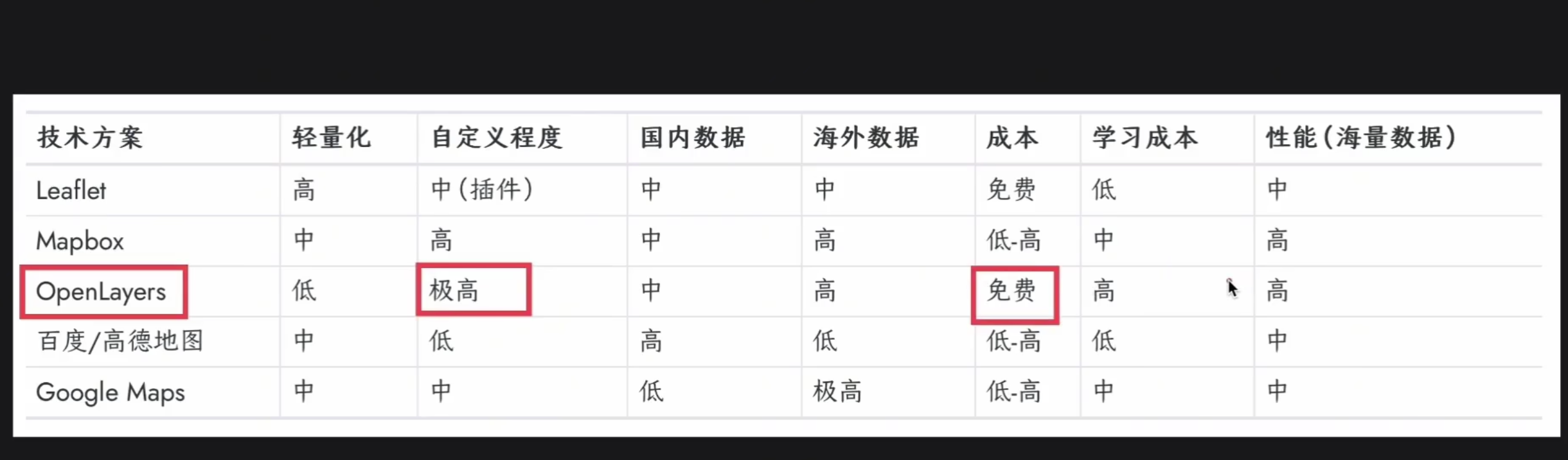

七、Web地图技术选型标准

结合各类技术的特性与适配场景，可形成标准化的技术选型规则，覆盖绝大多数Web地图开发需求：

• 通用业务、简单定位、快速落地项目：优先选用高德、百度商用地图服务，开发效率最高；

• 政务、国企、合规性GIS项目：采用OpenLayers引擎+天地图数据源的标准组合；

• 内网部署、涉密项目、离线地图场景：仅使用OpenLayers开源引擎，搭配自定义离线瓦片数据；

• 高度定制化地图样式、矢量可视化需求：选用矢量地图数据+OpenLayers渲染方案；

• 追求加载速度、降低开发成本的常规场景：优先选用瓦片地图数据。

八. 体系总结

1. Web地图底层分为矢量,栅格两大类,所有遥感,地形,电子图都是上层细分形态,瓦片只是加载方式;

2. 瓦片底图依托静态图片渲染,稳定省心但定制型差; 矢量地图依托实时数据绘制,高清可定制,适配高端可视化场景;

3. 专业GIS引擎采用图层与数据分离架构,通过多图层叠加,多数据源适配,实现复杂地图可视化需求;

4. 4236为真实地理经纬度坐标,3857为网页平面渲染坐标,坐标不匹配是地图错位的核心原因

5.国内商用地图存在加密偏移坐标,与国际标准坐标系不互通,跨地图服务对接需完成坐标转换
