手搓一个 Claude Code 硬件副屏：3D 打印外壳 + 本地状态机实现 AI 任务可视化

用 Claude Code 跑长任务时，经常会遇到一个问题：把复杂任务丢进后台，转身去处理其他事情。几小时后回来，终端光标还在闪，看起来一切正常。但仔细一查，任务早在几十分钟前就卡在了一个确认环节，就这么静默地悬停在那里。

系统通知当然能解决这个问题，但前提是你在电脑前、且没有淹没在其他消息里。对于动辄跑几十分钟的后台任务，"后台静默卡死"是一个很容易被忽略的盲区。

一、灵光乍现

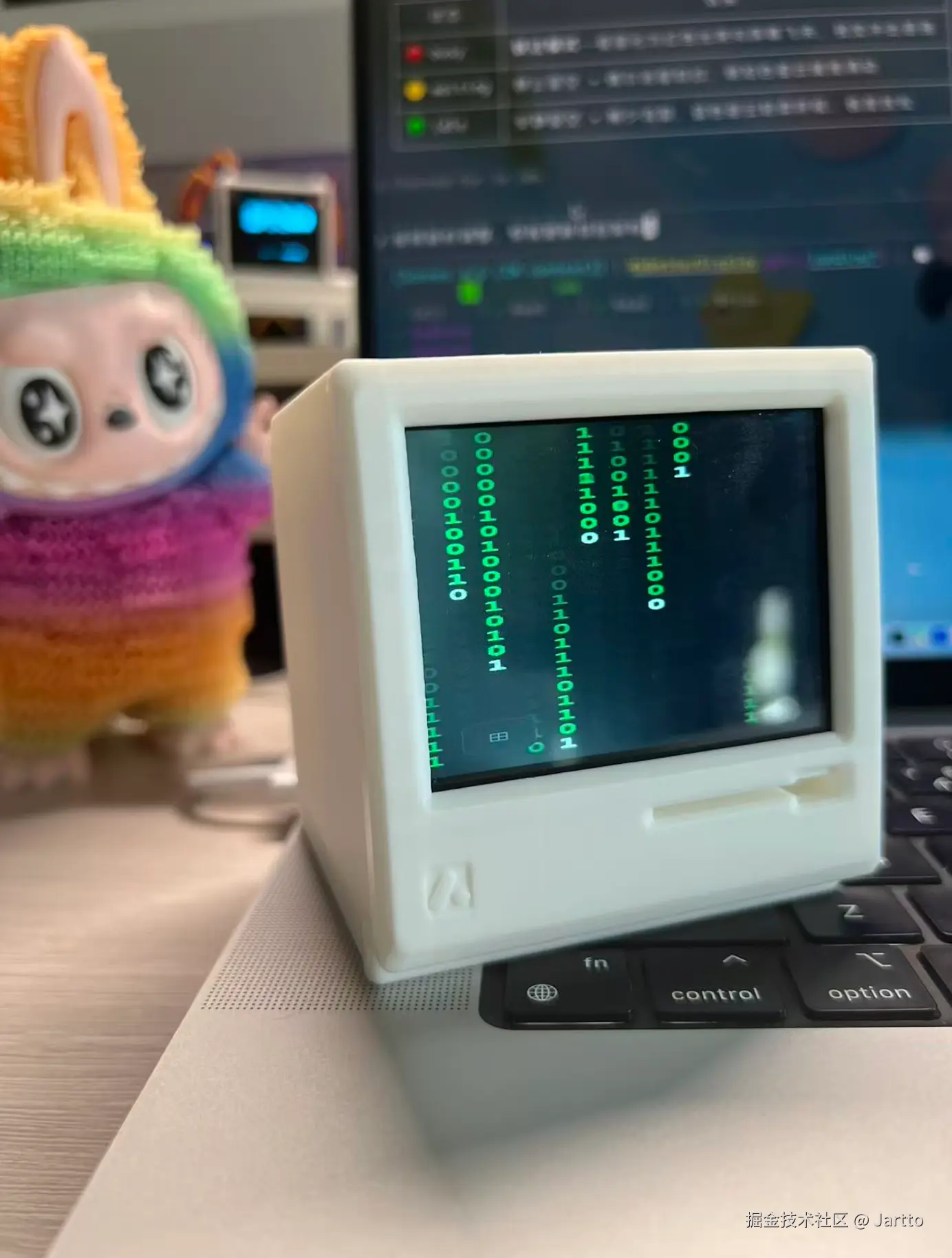

于是我做了一个实体状态 Mini 副屏，把 AI 牛马卷起来：用 3D 打印外壳 + HDMI 小屏 + 本地状态服务 ，通过红绿灯，把 Claude Code 的运行状态实时映射到桌面上。无法上传视频，演示效果可以关注微信视频号：涛哥玩3D 。

🔴 红灯 ------ AI 正在全速运行，CPU/Token 消耗中；

🟡 黄灯 ------ AI 等待用户确认，任务卡在半路，这是最容易被遗漏的状态；

🟢 绿灯 ------ AI 处于空闲，任务已完成或尚未开始。

整个方案成本可控、复现门槛不高，下面按硬件组装 → 软件状态机实现 → 前端展示的顺序展开。

二、硬件准备

1、Mini 显示器外壳

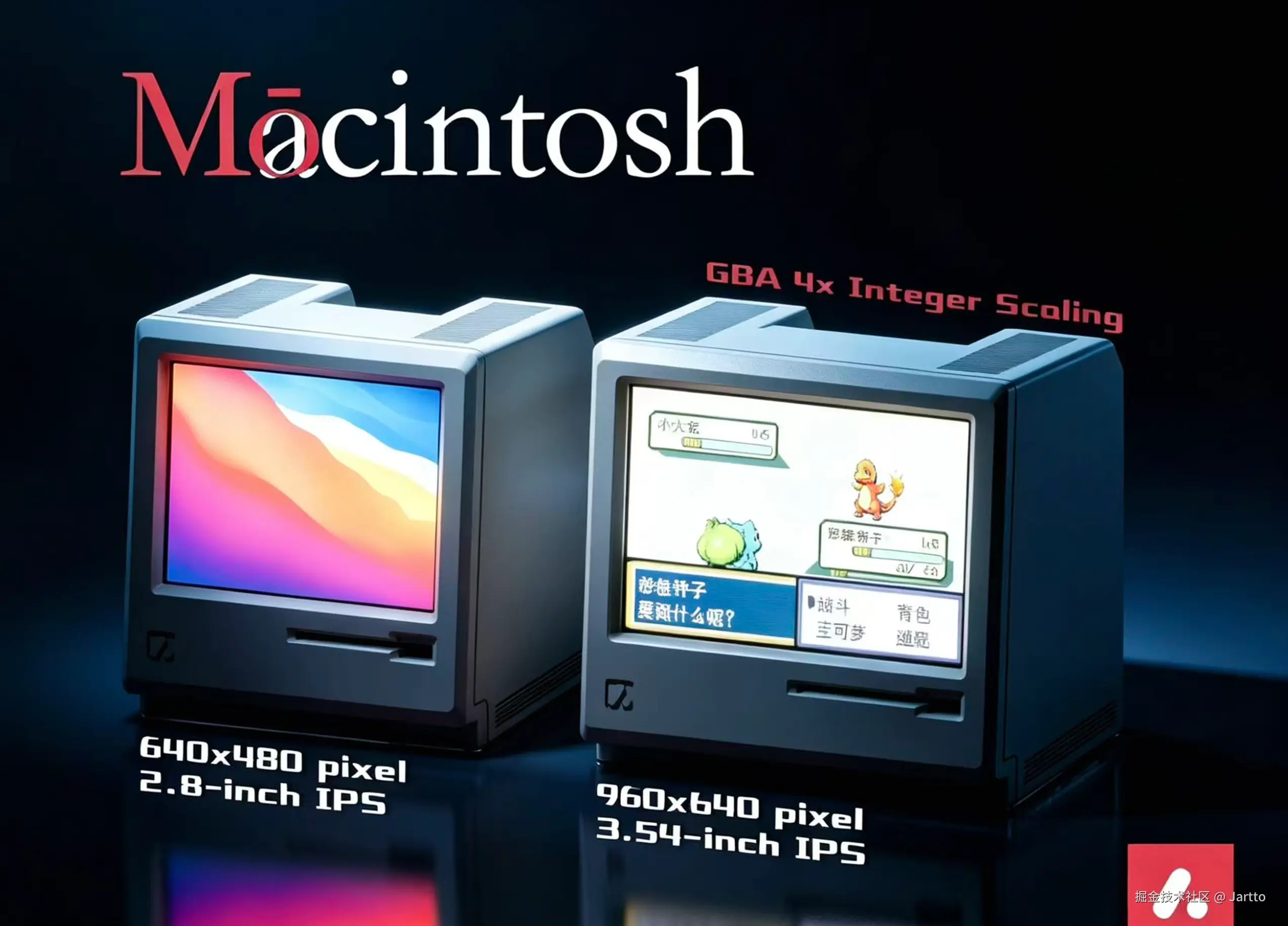

外壳不需要自己建模，直接用开源方案。拓竹 MakerWorld 上搜索 "Mocintosh 摸鱼小副屏"，作者提供了两款尺寸：

尺寸	分辨率	打印时长	耗材重量
2.8-inch（推荐）	640×480	约 4.4h	161g
3.54-inch	960×640	约 4.8h	179g

个人推荐 2.8 寸款，打印耗时更短，且 640×480 分辨率对静态状态展示完全够用。

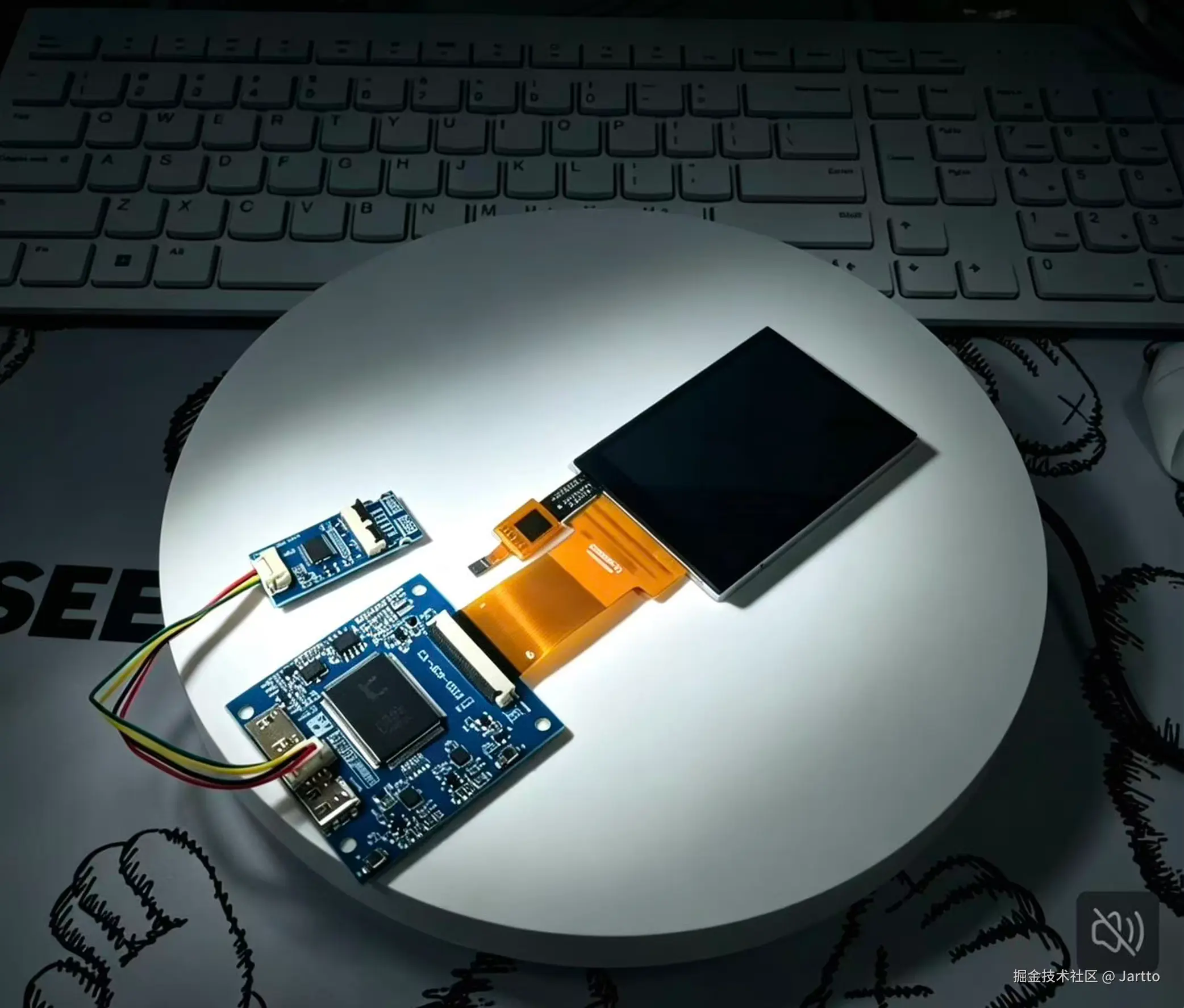

2、HDMI显示屏

屏幕在某宝搜索 "HDMI 显示屏方案 2.8 寸麦金塔模型屏"，注意两点：

必须选 HDMI 直驱方案，不要买 SPI/I2C 驱动屏，否则需要额外转接板，外壳可能不兼容；
注意屏幕排线方向，部分屏的 FPC 排线从左侧出，部分从右侧出，需要与外壳的走线槽匹配。

避坑：macOS 对 640×480 的非标准小屏支持一般，首次连接可能只显示 1080p 导致黑屏。建议在系统设置中按住 Option 键点击"缩放"强制选择 640×480，或在 Windows 下先调好分辨率再切换。

三、组装使用

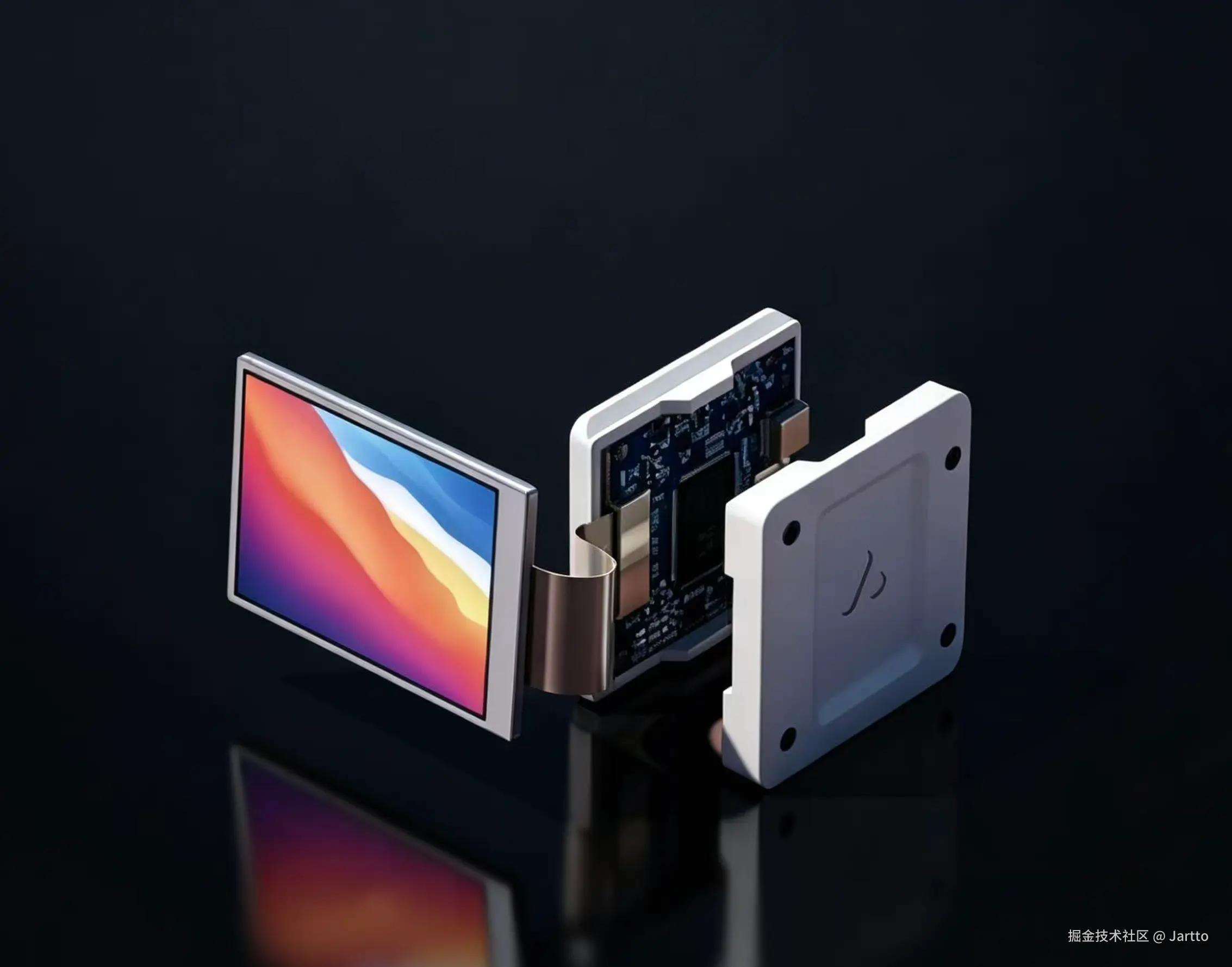

1、安装驱动板

按照下图安装即可，注意不要压着屏幕排线，螺丝固定驱动板即可。

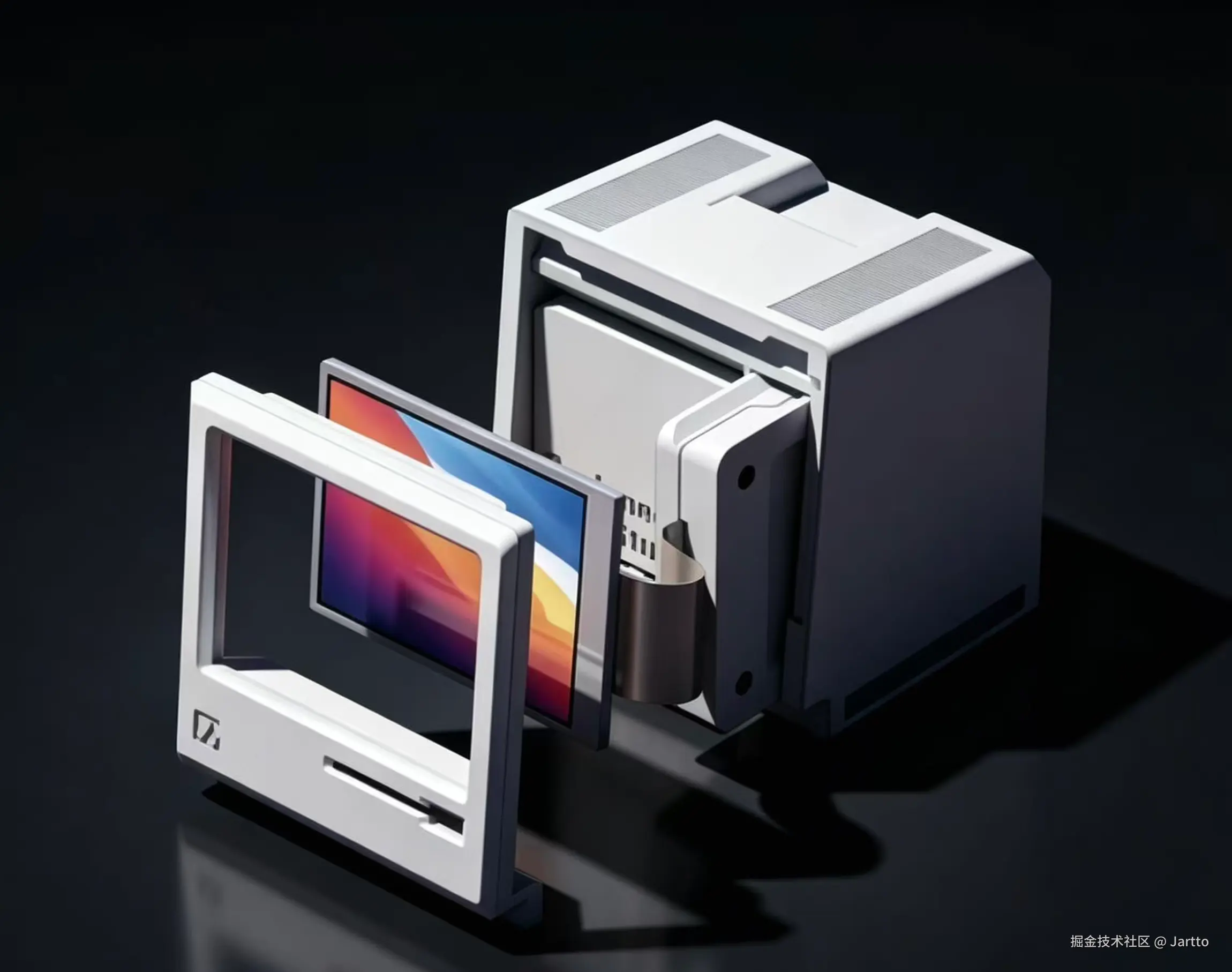

2、组装外壳

四、软件架构：三层状态机

硬件只是躯壳，核心在于软件架构。整体分为三层：

js 复制代码

Claude Code (Hook) → monitor.js (状态机) → 浏览器前端 (副屏展示)

1、状态灯控制

三种状态直接对应红绿灯：

🔴 红灯 / running：AI 正在执行工具或生成回复，算力拉满；

🟡 黄灯 / awaiting：本轮输出结束，但不确定是任务完成还是下一轮思考前的间隙；

🟢 绿灯 / idle：确认任务真正结束，进入空闲。

黄灯到绿灯的切换用了一个3 秒倒计时的缓冲逻辑：Claude Code 的 Agent 模式是"思考→工具→思考"的循环，两轮之间会有短暂间隙。如果直接间隙变绿灯，灯会疯狂闪烁。加入 3 秒阈值后，只有真正空闲才会切绿灯。

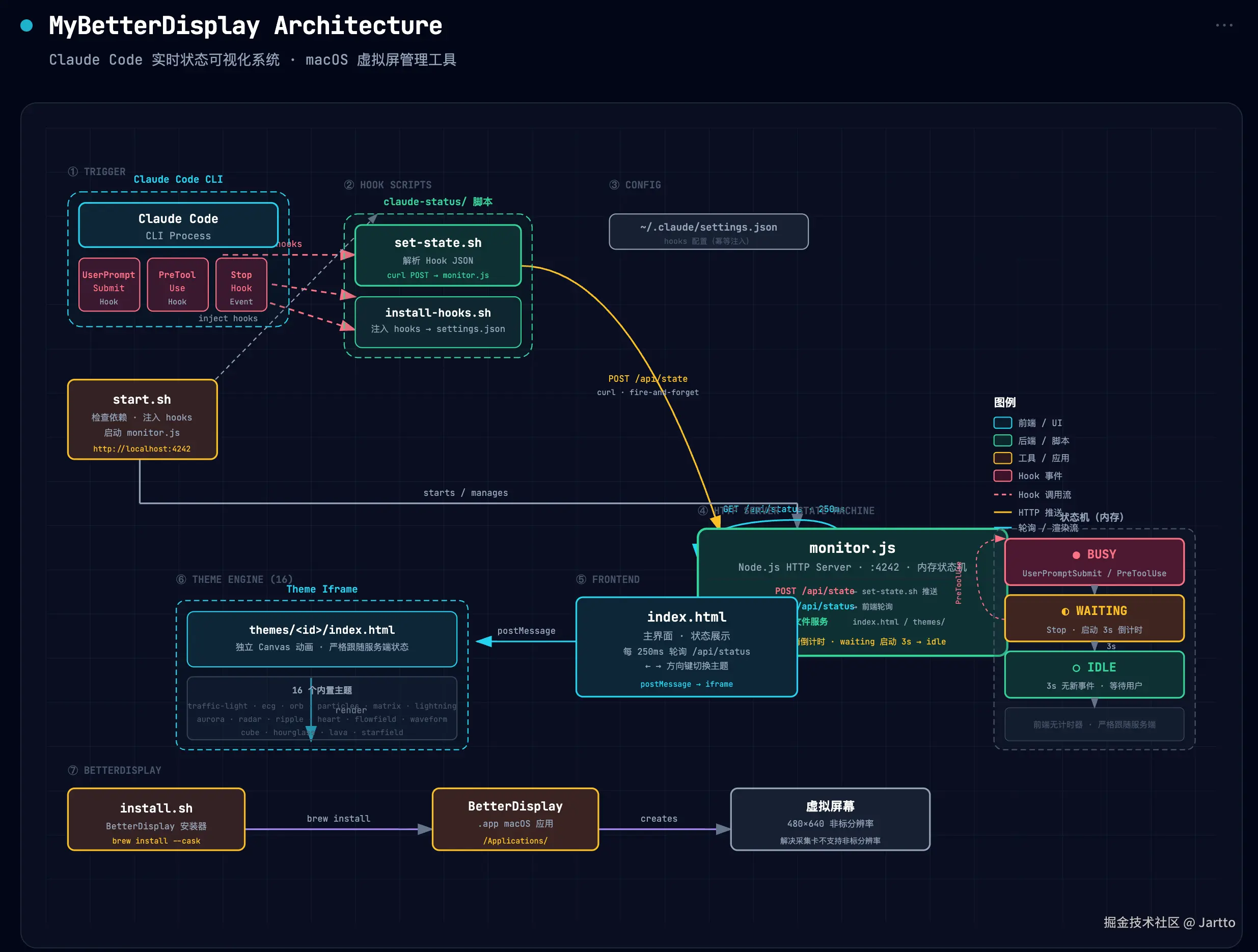

2、技术架构

看一下技术架构：

第一部分：你在 Claude Code 里发消息、Claude 执行工具、Claude 回答完毕------这三个时机会自动触发脚本，把当前状态通过网络推送给一个本地服务。
第二部分：这个本地服务（monitor.js）就像一个交通灯控制器，只做一件事：管理三种颜色。收到「开始工作」→ 立刻亮红灯，同时取消任何等待中的倒计时收到「本轮结束」→ 亮黄灯，并悄悄启动一个 3 秒倒计时 3 秒内没有新的「开始工作」信号 → 切绿灯，说明真的结束了 3 秒内来了新的「开始工作」→ 倒计时取消，回红灯，继续干活
第三部分：浏览器里的页面每 250ms 问一次控制器「现在是什么颜色？」，拿到答案后同步给动画主题播放对应效果。一句话总结：红灯干活，黄灯等等，绿灯可以说话。

3、如何使用

代码比较简单，我放在 GitHub 上面了：github.com/chenfengyan...

js 复制代码

用户发消息
  │
  ├─ UserPromptSubmit hook → set-state.sh busy      🔴 红灯
  │
  ├─ PreToolUse hook       → set-state.sh busy      🔴 红灯（持续）
  │    │
  │    └─ 若工具为 AskUserQuestion / AskFollowupQuestion
  │         → set-state.sh waiting (persistent)     🟡 黄灯（持续，不倒计时）
  │              └─ 等待用户回复后 → UserPromptSubmit 再次触发 → 回到红灯
  │
  ├─ Stop hook             → set-state.sh waiting   🟡 黄灯（3 秒倒计时）
  │    │
  │    └─ 若 Claude 继续工作（多 turn）→ PreToolUse 再次触发 → 回到红灯
  │
  └─ Stop hook 触发后 3 秒内无新事件
                              ↓
                    monitor.js 判定为 idle           🟢 绿灯

Hooks 通过 curl POST 推送到 monitor.js（不再依赖文件）
monitor.js 在内存维护状态：收到 busy 立即取消倒计时；收到 waiting 根据 persistent 字段决定行为------普通 Stop 启动 3 秒倒计时，AskUserQuestion 则持续黄灯直到用户回复
前端每 250ms 轮询 /api/status，严格跟随服务端状态，通过 postMessage 同步给 iframe 主题绿灯由服务端倒计时决定：前端无任何计时逻辑

项目结构如下

js 复制代码

MyBetterDisplay/
├── start.sh              # ⭐ 一键启动（首次运行这个就够了）
├── stop.sh               # 停止监控服务
├── install.sh            # 安装 BetterDisplay 应用
├── index.html            # 监控主页（主题切换器）
├── claude-status/
│   ├── monitor.js        # HTTP 监控服务（port 4242）
│   ├── set-state.sh      # Hook 脚本（由 Claude Code 调用）
│   └── install-hooks.sh  # 向 settings.json 注入 hooks
└── themes/               # 19 个动画主题（每个独立 HTML 文件）

快速开始

bash 复制代码

# 脚本自动完成：检查依赖 → 注入 hooks → 启动服务 → 打开浏览器。
bash start.sh

# 停止服务
bash stop.sh

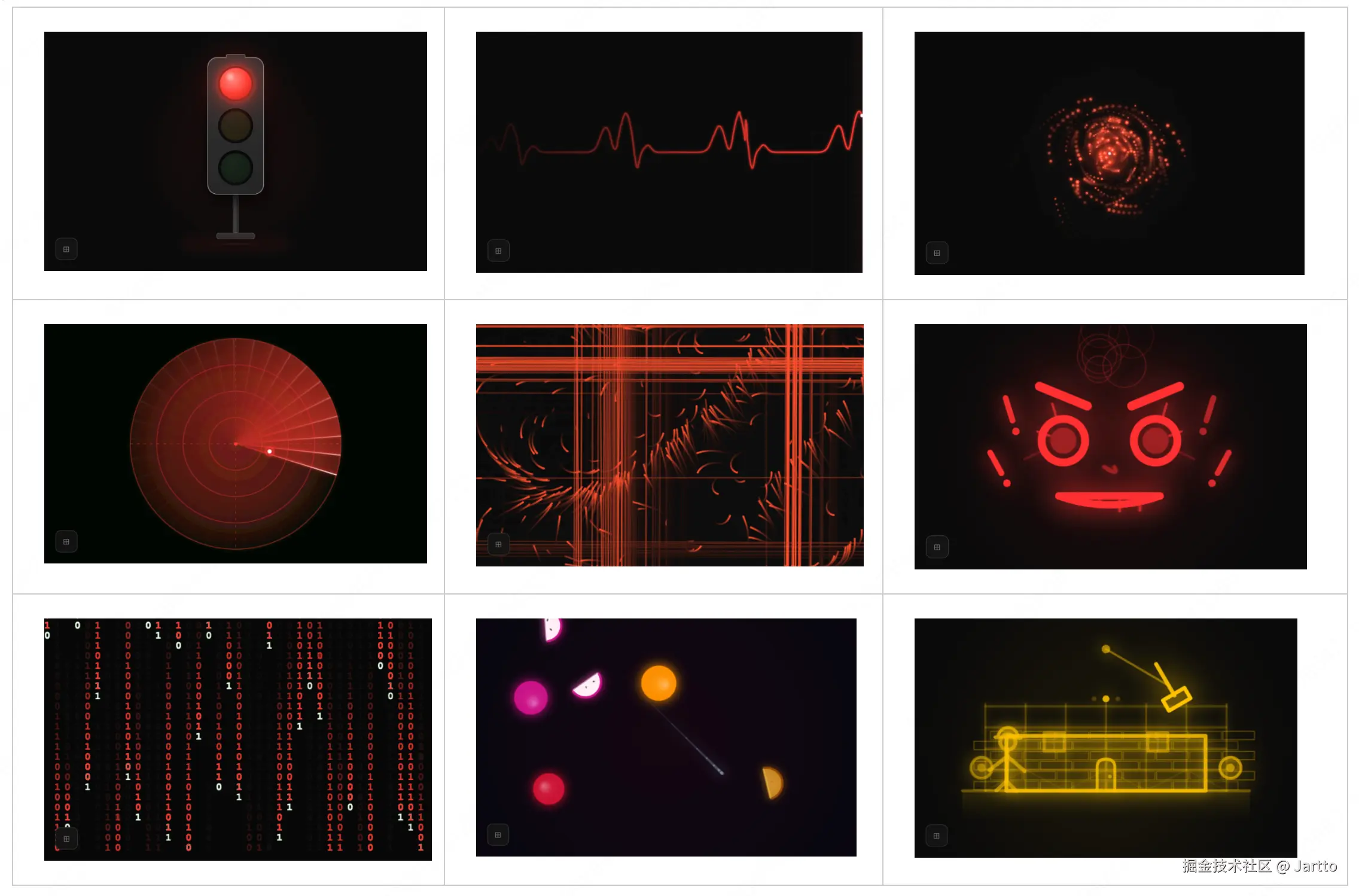

五、主题扩展

为了让 Mini 显示器不那么枯燥，除了标准红绿灯以外，我还扩展了很多模式。反正都是 AI 来干活，随便扩展扩展。

六、总结

3D 打印外壳 + HDMI 副屏 + 本地状态机，实现下来并不复杂。从 DIY 外壳，到组装硬件显示器，再到适配软件程序，整条链路完整，软硬件创意的结合，值得动手一试。
