摘要
今天玩了一下STM32的ISP升级，记录一下。
前面一段时间工作在调试其他 ARM 芯片的 Bootloader。 就想看看之前了解的 STM32 的 ISP 升级，但是之前一直没试过。
STM32 启动
之前调试 ARM 启动，知道芯片会有一段 BootRom 程序固化在芯片中，这个程序能够加载程序代码到片上 RAM 执行，程序可能来自外部 Flash 或者 串口实时传输。
然后我看了 STM32 F1 的启动，好像BootRom做的内容很简单，只是做了一个地址映射（也可能是我没看全），分3种启动方式。
| BOOT1 | BOOT0 | 启动模式 | 说明 |
|---|---|---|---|
| X | 0 | 主闪存存储器 | 主闪存存储器被选为启动区域 |
| 0 | 1 | 系统存储器 | 系统存储器被选为启动区域 |
| 1 | 1 | 内置SRAM | 内置SRAM被选为启动区域 |
我们平时使用，都是使用的主闪存存储器。就是用Jlink啥的烧写代码，都是烧在主闪存存储器，至于他怎么用JLink烧进去的，我后面再看看呢。
从主闪存存储器启动：主闪存存储器被映射到启动空间(0x00000000)，但仍然能够在它原有的地址(0x08000000)访问它。
从系统存储器启动：系统存储器被映射到启动空间(0x00000000)，但仍然能够在它原有的地址(互联型产品原有地址为0x1FFF B000，其它产品原有地址为0x1FFF F000)访问它。
从内置SRAM启动：只能在0x2000 0000开始的地址区访问SRAM。
摘录自（STM32中文参考手册）
先不讨论从内置SRAM启动，也就是说，在芯片的地址 0x08000000 开始存放着用户自己烧写的代码，0x1FFFF000 开始存放着ST官方烧写的一段代码。
我们通过控制BOOT引脚，就能控制哪一段代码被映射到0x00000000去执行。
我测试的是系统存储器启动，所以我将BOOT0置1，BOOT1置0。
系统存储器代码下载
系统存储器代码，复位后，使用串口，偶校验，8位数据位，1位停止位，波特率不固定，他会在你第一次发送指令后，计算实际的波特率。
系统存储器代码包含很多功能，读取设备ID，写闪存数据，读闪存数据，这个协议，官方编写了相应的文档《AN2606》和《AN3155》即可知晓他的读写逻辑。
官方的下载器STM32CubeProgrammer，就是使用的这个协议，做的下载和读写。使用串口连接后，就能够下下载和读取了，简易连接前先复位，
记得将BOOT0置1，BOOT1置0。

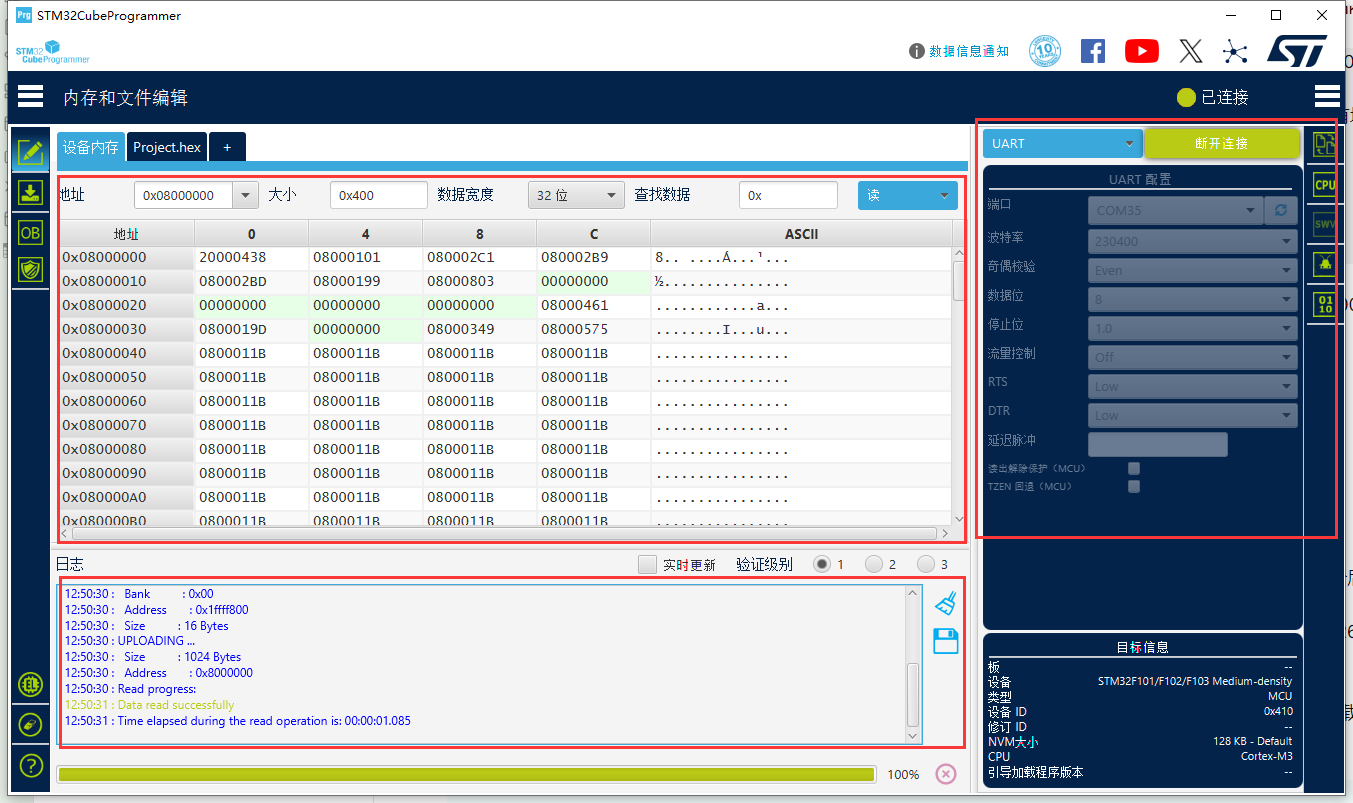

连接成功后，他会自己去读一下用户主闪存存储器区域的代码，也就是 0x08000000 开始的代码，你也可以点击那个读自己读。

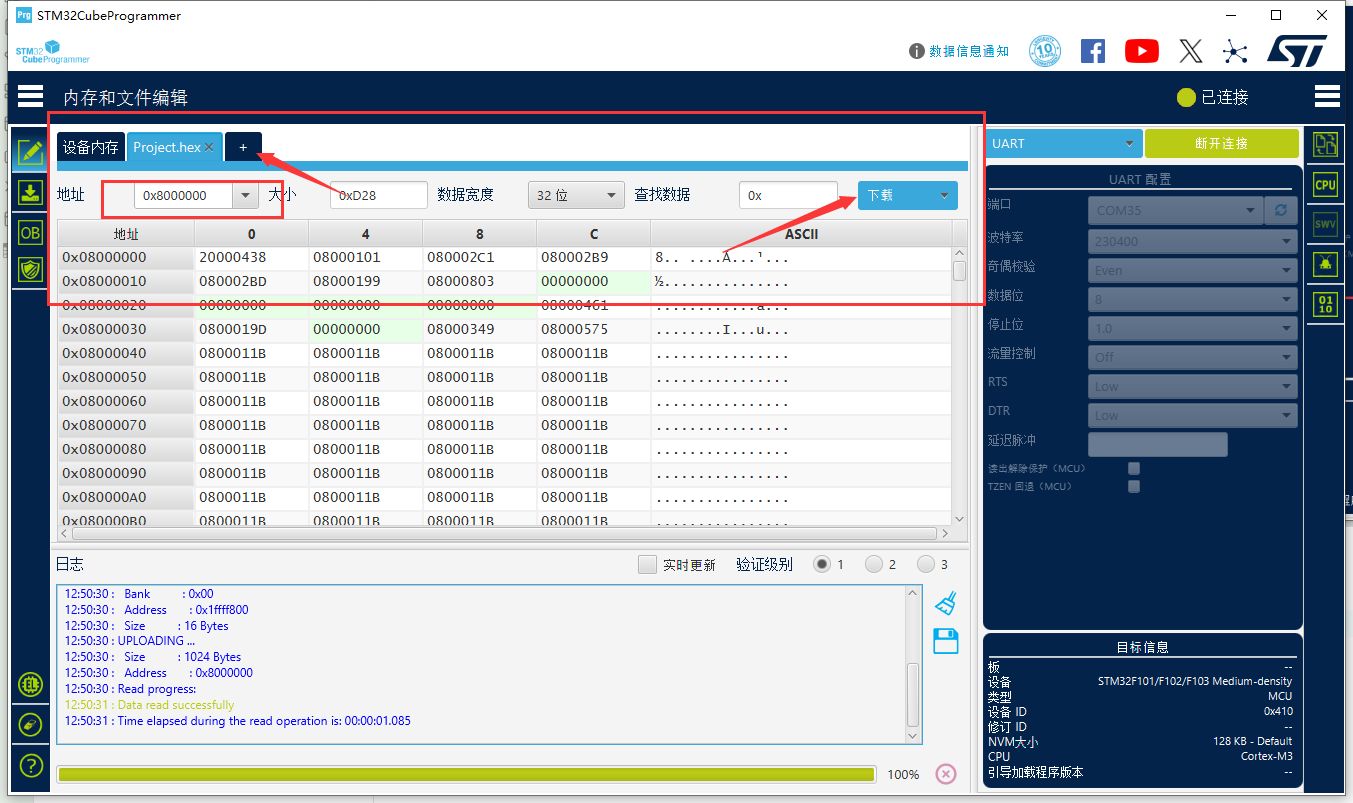

点击那个＋号，就可以导入自己的HEX文件，然后下载。
下载完成后，将启动调整成主闪存存储器启动BOOT0置0，BOOT1置0即可，然后复位就可以看到升级内容了。
后续
这个升级一般应该是用在大量出货的时候吧。
好像这个升级还有什么校验的，后面再关注一下。
