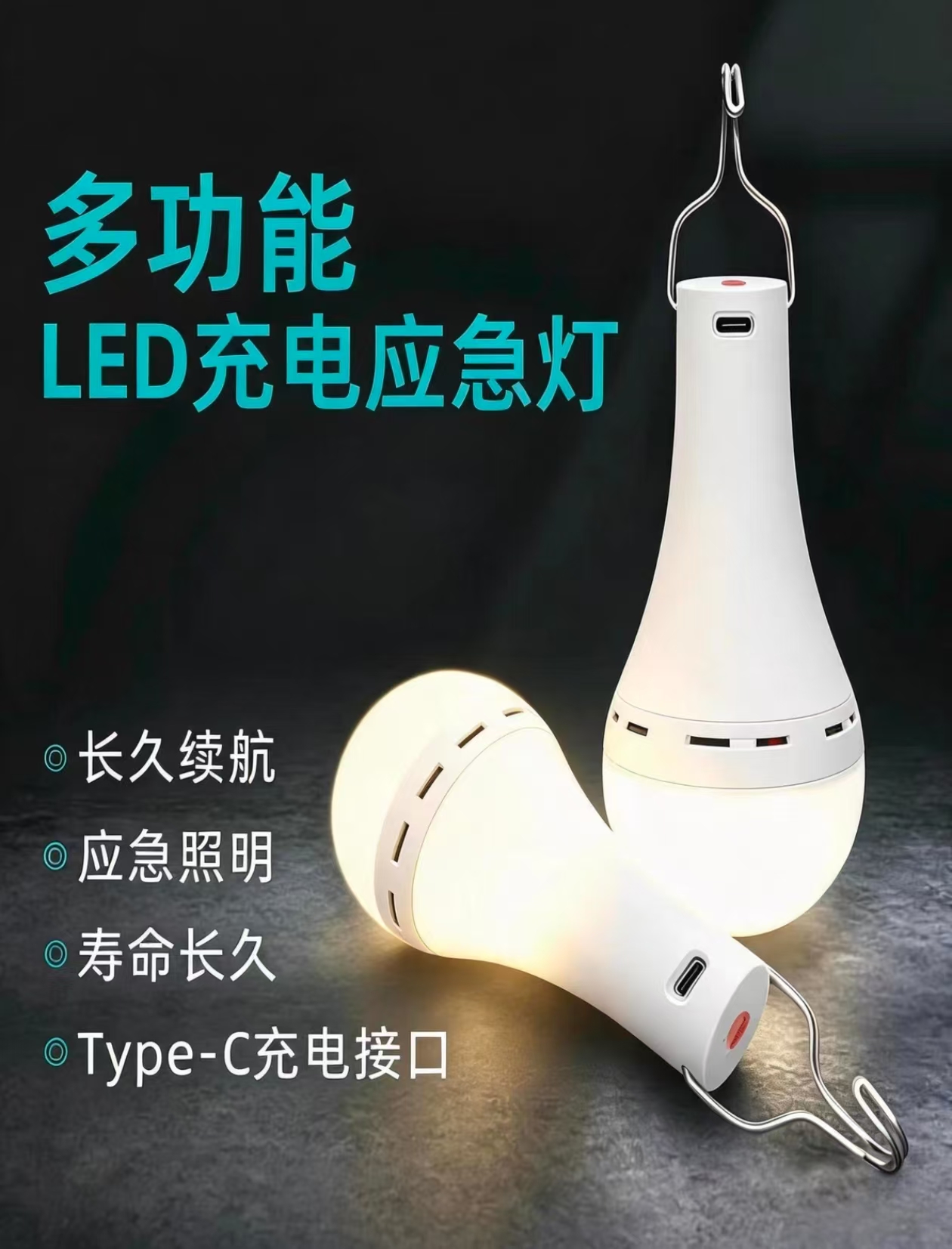

露营灯、应急灯等 18-30W 便携照明设备，从传统 DC 圆口升级为 USB-C PD 供电，绝非简单的接口外形更换 ------ 超过 5V3A 的功率需求，要求工程团队重新梳理输入控制逻辑、协议协商机制和低功耗设计。本文结合乐得瑞 LDR6500 芯片的应用特性，拆解该场景下 USB-C PD 升级的核心设计要点。
一、为什么 18-30W 设备不能依赖 5V 普通 USB？
5V 普通 USB 的供电能力上限为 15W，超过该功率后，若强行使用会导致：① 充电效率低，能量损耗转化为发热；② 无协议协商，无法动态调整电压 / 电流，易触发过流 / 过温保护；③ 插拔、待机等场景下的状态检测缺失，设备稳定性差。而 USB-C PD 协议通过 9V/2A、12V/2.5A 等档位协商，能明确电压档、电流能力、线材能力和异常状态，是高功率便携设备的必然选择。
二、核心选型与设计边界
- 芯片选型逻辑
乐得瑞针对不同场景提供清晰的芯片方案：

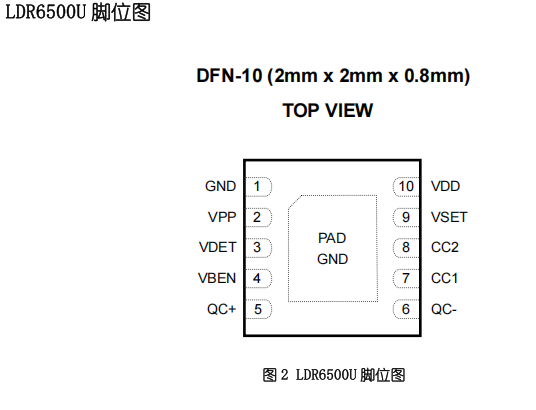

小封装取电入口：LDR6500/LDR6100，适配单口 Sink 型便携设备，支持双路 4 通道 USB-C 及 PD 通信协议处理，休眠电流 < 1uA，完美匹配小家电低功耗需求；
多口 / 高功率协议场景：LDR6600，承担多协议和 PPS/EPR 相关控制；
电机类照明设备：LDR6601，整合 PD/QC 输入与 FOC 控制资源。
2. 关键设计验证项
升级过程中需重点验证：
功率参数：明确连续功率、峰值功率及峰值持续时间，匹配对应 PD 档位；
线缆适配：确认是否需要 5A 线材、是否识别 EPR 线缆能力；
状态管理：CC/VBUS 状态检测、热插拔恢复、低电量功率降额、待机功耗控制；
产测流程：量产阶段需记录 PD 协商结果、VBUS 状态和异常恢复日志，确保一致性。
三、工程价值落地

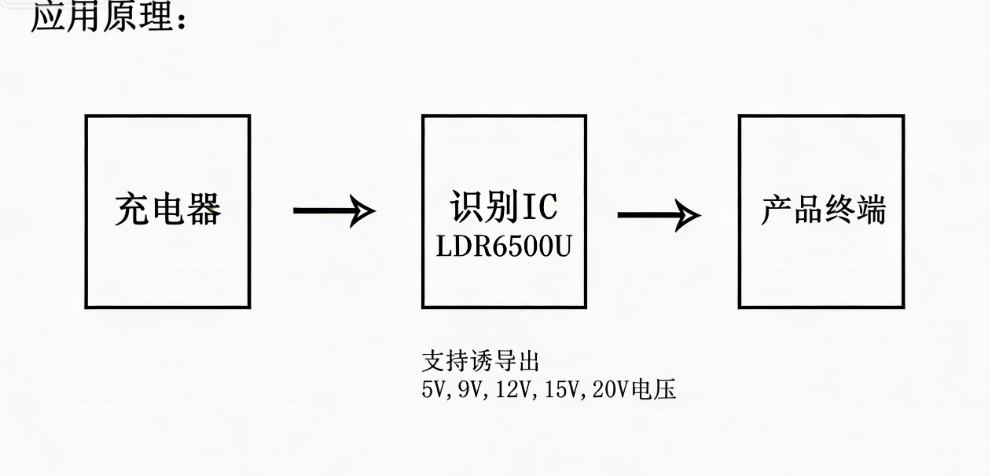

USB-C PD 升级的核心工程价值，是将输入电压档、异常插拔、待机功耗和产测纳入统一验证体系。以 LDR6500 为核心的方案，能清晰划分 USB-C/PD 协商与设备自身控制的边界，避免协议层与功率层的耦合问题，同时降低从 DC 口升级的开发复杂度。
需注意的是，本方案仅提供协议层和接口层的设计思路，功率级、MOS、热设计、安规认证等需结合整机重新设计；电机类产品需单独验证电机参数、负载和保护阈值，不可直接套用其他场景参数。
