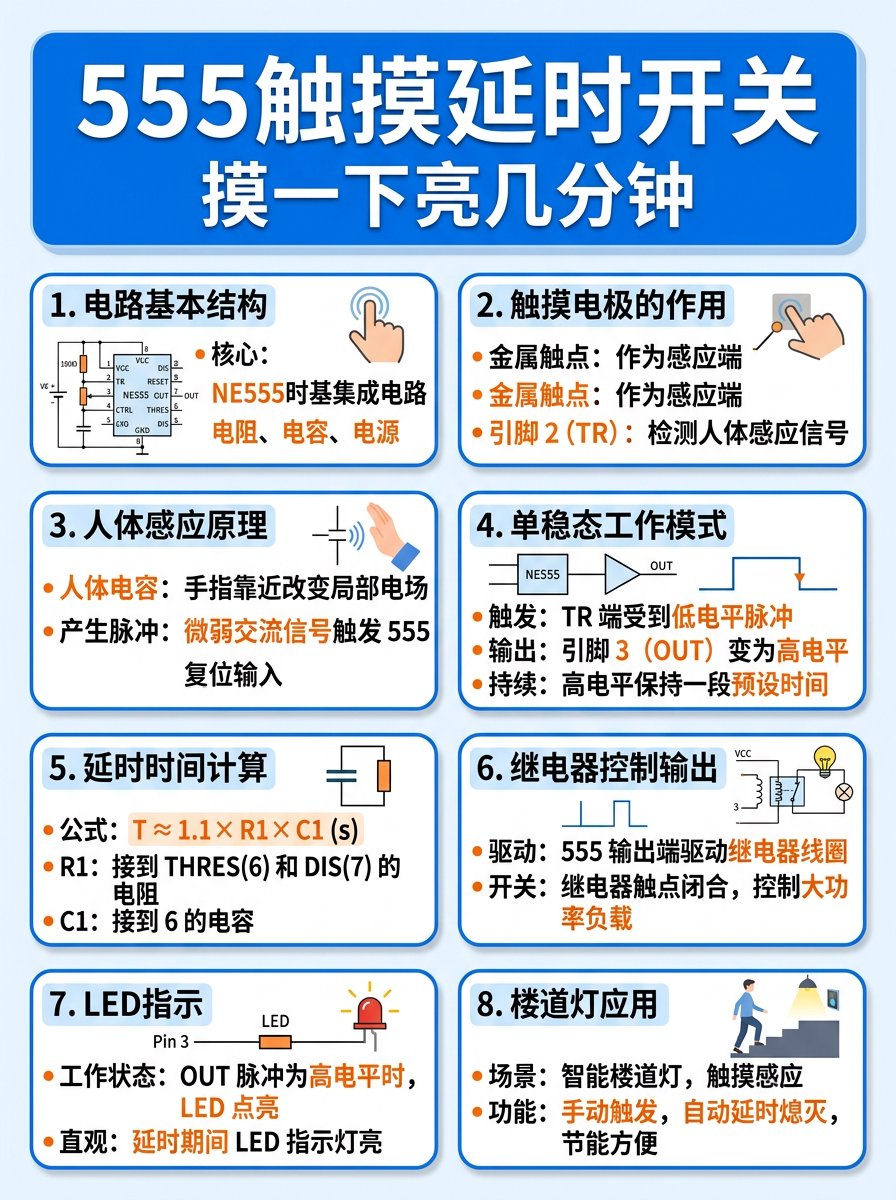

"摸一下亮几分钟"------这个看似简单的功能背后，隐藏着经典的555时基电路设计智慧！本文带你从零拆解触摸延时开关的工作原理与工程实现。
在现代智能照明系统中，触摸延时开关 已成为不可或缺的组件，尤其在楼道、走廊等场景中广泛应用。它解决了传统开关需要手动关闭的麻烦，实现了"人来灯亮，人走灯灭"的智能化控制。而实现这一功能的核心，正是经典的NE555时基集成电路。本文将从电路结构到实际应用，全面解析555触摸延时开关的工作原理。
一、电路基本结构：555时基电路的精妙组合
555触摸延时开关的核心是NE555时基集成电路，配合外围的电阻、电容和电源构成完整电路。
- NE555：作为整个系统的大脑，负责信号处理和时序控制
- 电阻网络：设定延时时间和触发灵敏度
- 电容元件：存储电荷，决定延时时间长短
- 电源部分：提供稳定工作电压（通常为5V-12V）
（NE555与外围元件构成完整的触摸延时控制电路）
💡 工程经验：选择合适的电源滤波电容对系统稳定性至关重要，建议在VCC与GND间并联0.1μF陶瓷电容。
二、触摸电极：人体感应的"秘密武器"
触摸电极是实现"触摸"功能的关键部件：
- 金属触点：作为感应端，通常设计为铜箔或导电橡胶
- 引脚2 (TR)：连接到NE555的触发端，负责检测人体感应信号
- 信号处理：当手指接触时，人体电容改变局部电场，产生微弱信号
📌 注意：触摸电极面积不宜过大，否则容易受环境干扰；也不宜过小，会影响灵敏度。工程实践中，通常采用1-2cm²的金属片。
三、人体感应原理：电容变化的神奇应用
触摸延时开关的核心原理是人体电容效应：
- 人体电容：手指靠近触摸电极时，相当于增加了局部电容
- 电场改变：这种电容变化导致局部电场发生微小变化
- 信号产生：电场变化产生微弱交流信号，触发NE555的复位输入
（人体电容效应是实现无接触感应的关键）
🔬 技术细节：人体电容通常在10-100pF范围，通过合理设计电路参数，可确保对不同环境下的可靠感应。
四、单稳态工作模式：延时控制的核心机制
555触摸延时开关工作在单稳态模式，这是实现延时功能的关键：
- 触发：TR端（引脚2）受到低电平脉冲触发
- 输出：引脚3（OUT）变为高电平
- 持续：高电平保持一段预设时间（由R1和C1决定）
- 复位：时间结束后自动回到低电平状态
（单稳态模式下，555输出高电平的持续时间由RC时间常数决定）
⚙️ 工程提示：单稳态模式下，555的输出脉冲宽度可通过调整R1和C1精确控制，这是实现"摸一下亮几分钟"功能的基础。
五、延时时间计算：精确控制的关键公式
延时时间的计算是设计触摸延时开关的核心环节：
- 公式：T ≈ 1.1 × R1 × C1 (s)
- R1：连接到THRES(6)和DIS(7)的电阻
- C1：连接到引脚6的电容
| 参数 | 典型值 | 延时时间 |
|---|---|---|
| R1 | 100kΩ | 1.1 × 100k × 10μF = 1.1s |
| R1 | 1MΩ | 1.1 × 1M × 10μF = 11s |
| R1 | 10MΩ | 1.1 × 10M × 10μF = 110s |
📏 设计技巧：实际应用中，建议使用可调电阻配合固定电容，以便在现场调试时灵活调整延时时间。
六、继电器控制输出：小电流驱动大负载
555输出端（引脚3）的电流有限（通常200mA左右），无法直接驱动大功率负载：
- 驱动机制：555输出端驱动继电器线圈
- 开关作用：继电器触点闭合，控制大功率负载（如照明灯）
- 隔离保护：继电器实现强弱电隔离，提高系统安全性
（继电器作为中间环节，实现小信号控制大功率负载）
⚠️ 安全提示：继电器线圈两端应并联续流二极管，防止线圈断电时产生的反向电动势损坏555芯片。
七、LED指示：直观的用户反馈
为了提升用户体验，触摸延时开关通常配备LED指示灯：
- 工作状态：当OUT脉冲为高电平时，LED点亮
- 直观反馈：用户可清晰看到延时期间LED持续亮起
- 故障诊断：LED不亮可能表示电路故障或电源问题
💡 优化建议：可采用双色LED，不同颜色指示不同工作状态（如红色表示待机，绿色表示工作）。
八、楼道灯应用：从理论到工程实践
555触摸延时开关在智能楼道灯中的应用最为典型：
- 场景需求：楼道照明需要"人来灯亮，人走灯灭"的智能控制
- 功能实现 ：
- 手动触发：触摸感应开启照明
- 自动延时：延时结束后自动关闭
- 节能设计：避免长明灯，节约电能
- 工程价值：相比传统开关，可节省30%-50%的照明能耗
（触摸延时开关在智能楼道照明系统中的典型应用）
🌟 实际案例：某小区采用555触摸延时开关改造楼道照明系统后，年节约电费达15万元，投资回收期仅6个月。
总结：555触摸延时开关的技术价值
555触摸延时开关虽然结构简单，但体现了数字电路设计的精妙：
- 可靠性高：基于成熟的555时基电路，工作稳定
- 成本低廉：元器件价格低，适合大规模应用
- 易于实现：电路结构简单，调试方便
- 应用广泛：不仅限于楼道灯，还可用于自动门、感应水龙头等场景
🔑 核心价值：通过简单的RC时间常数设定，实现了"摸一下亮几分钟"的智能化控制，是模拟电路与数字控制的完美结合。
