STM32:时钟树与时钟源

单片机为了保证快速与有条不紊,采用心脏--时钟源与动脉--时钟树

1.CubeMX常见配置:

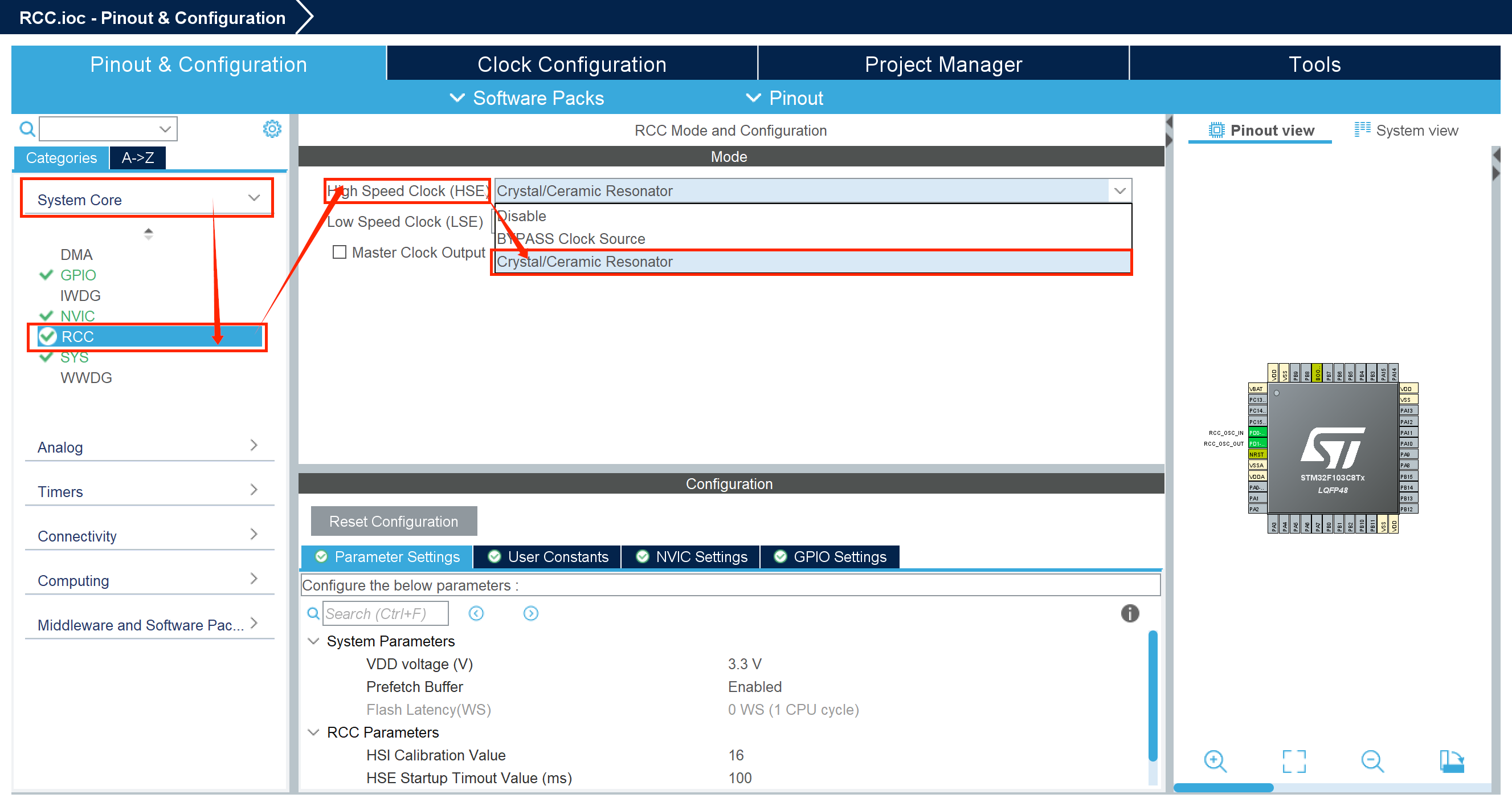

(1)将高速时钟源设置为晶振

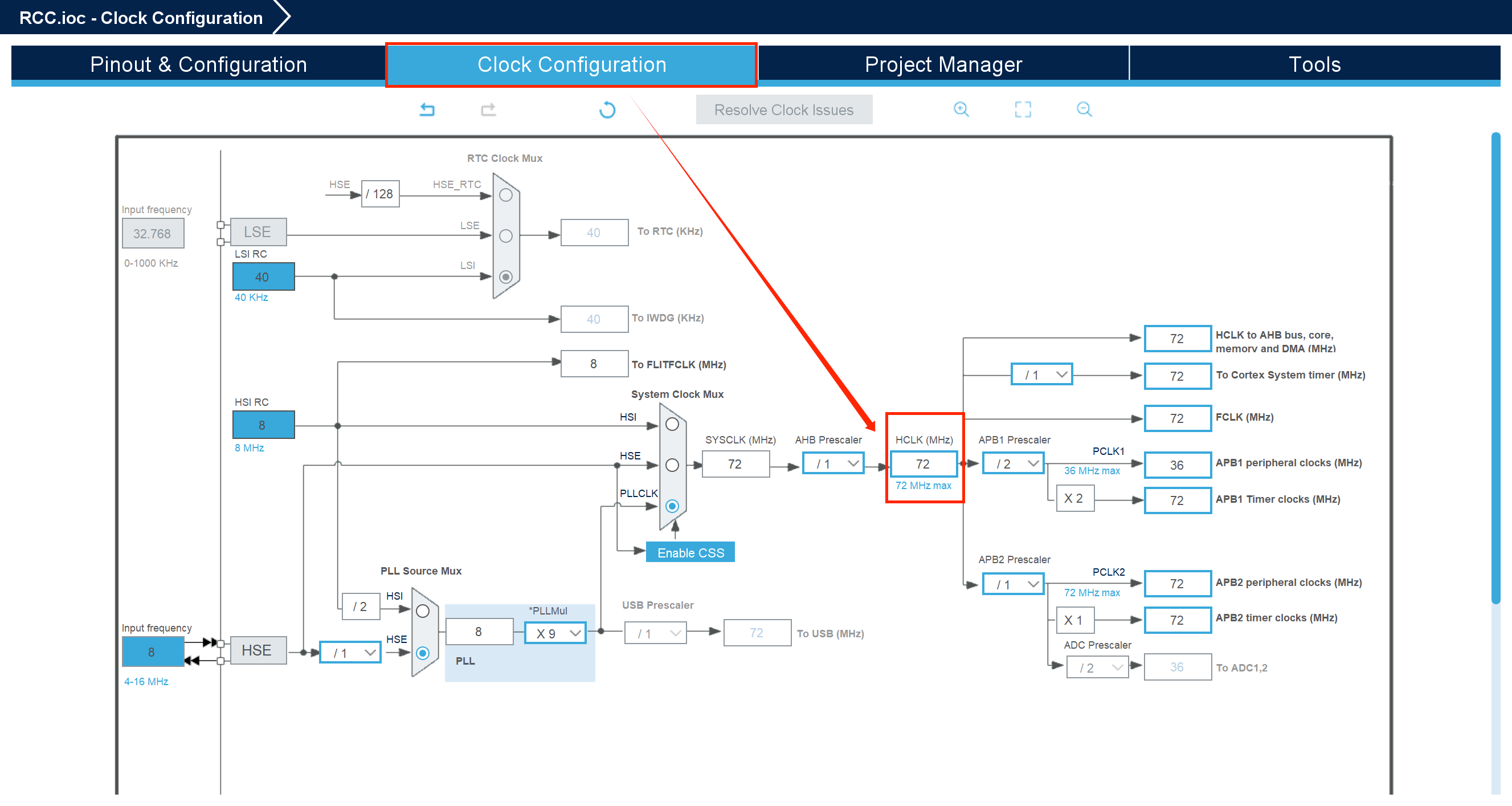

(2)将HCLK修改为72MHz

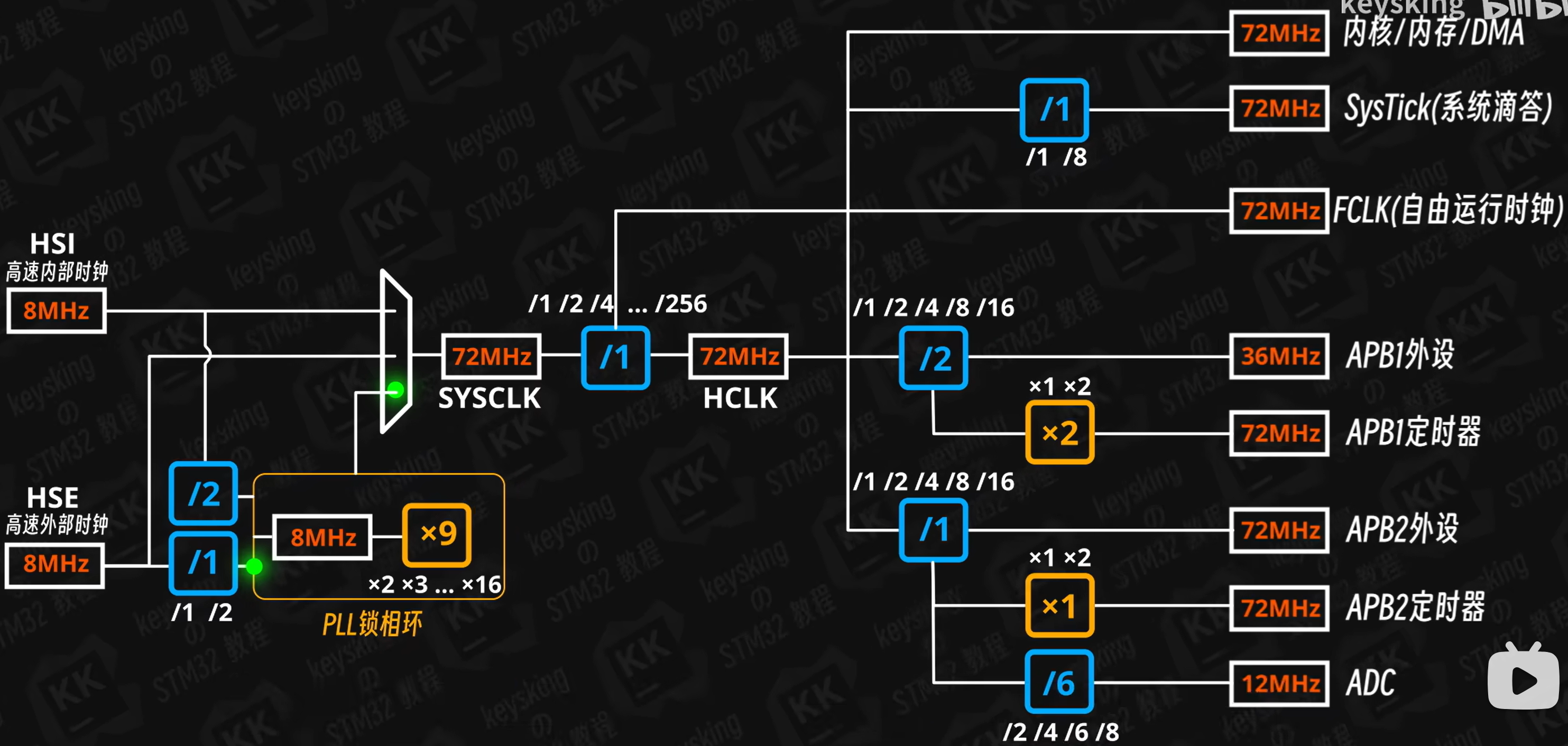

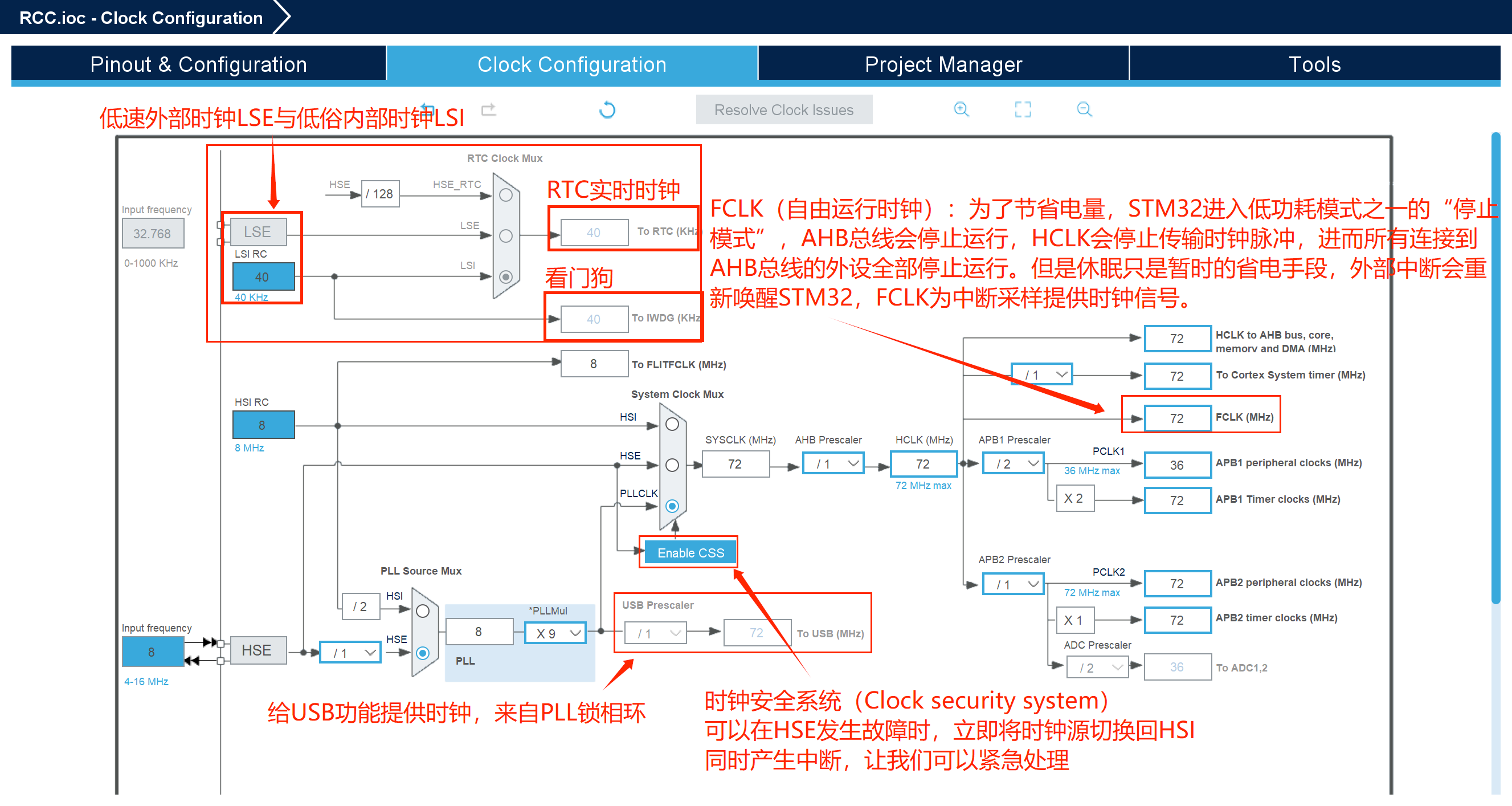

二.时钟树与时钟源

时钟信号由时钟源产生,又通过时钟树传播到整个芯片中。在串口(波特率),IIC/SPI(时钟线),定时器(计时),ADC(采样间隔)等都需要一个精确的时钟脉冲信号,告诉外设时间的流逝。

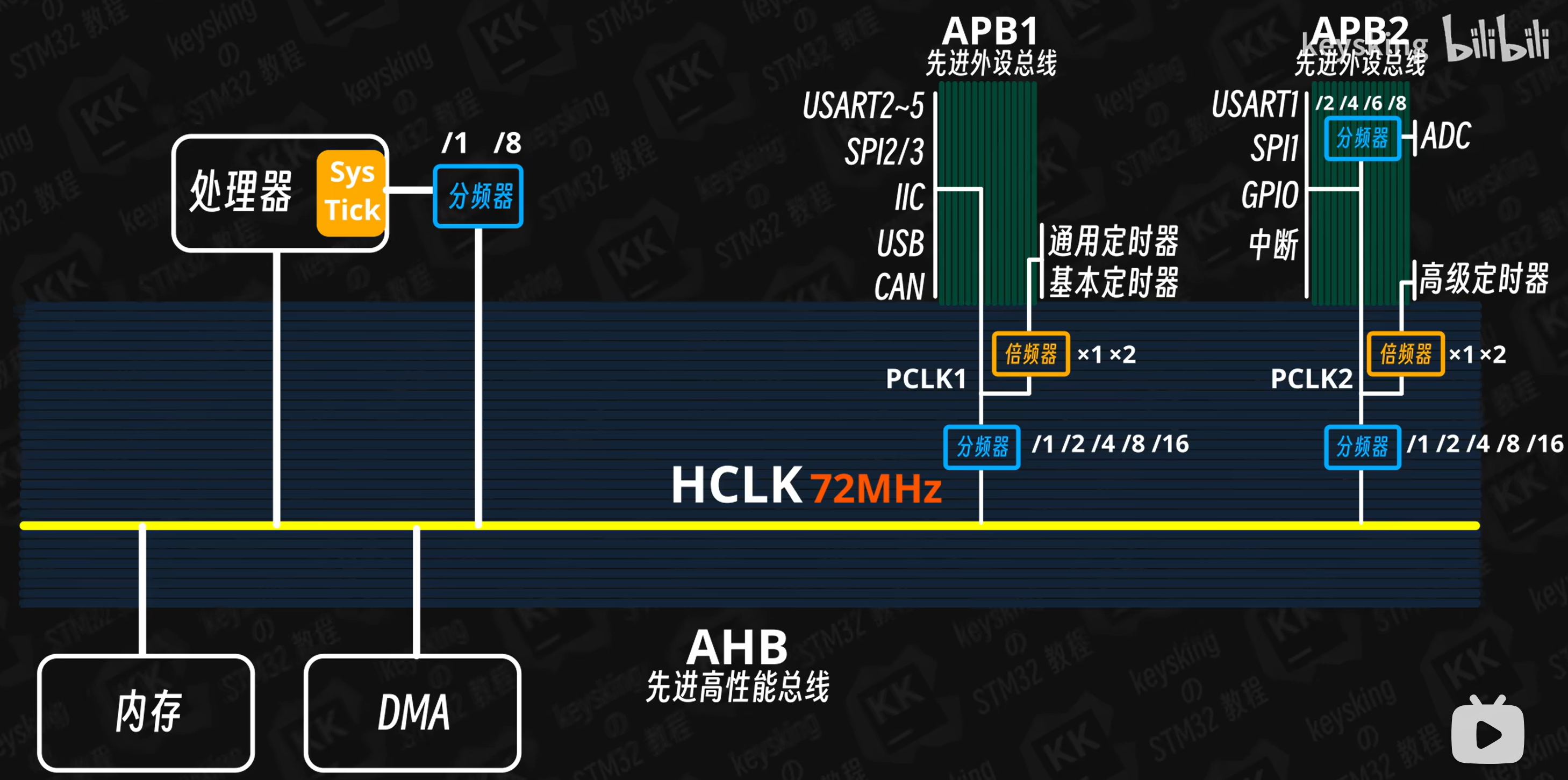

在STM32内部,有一个叫AHB先进高性能总线。STM32中的处理器,内存,DMA以及各种外设都连接到这一总线上,通过这一总线进行数据通信。其中有HCLK(时钟线),直接连入处理器内核,内存,以及DMA,为它们带去了时钟信号。

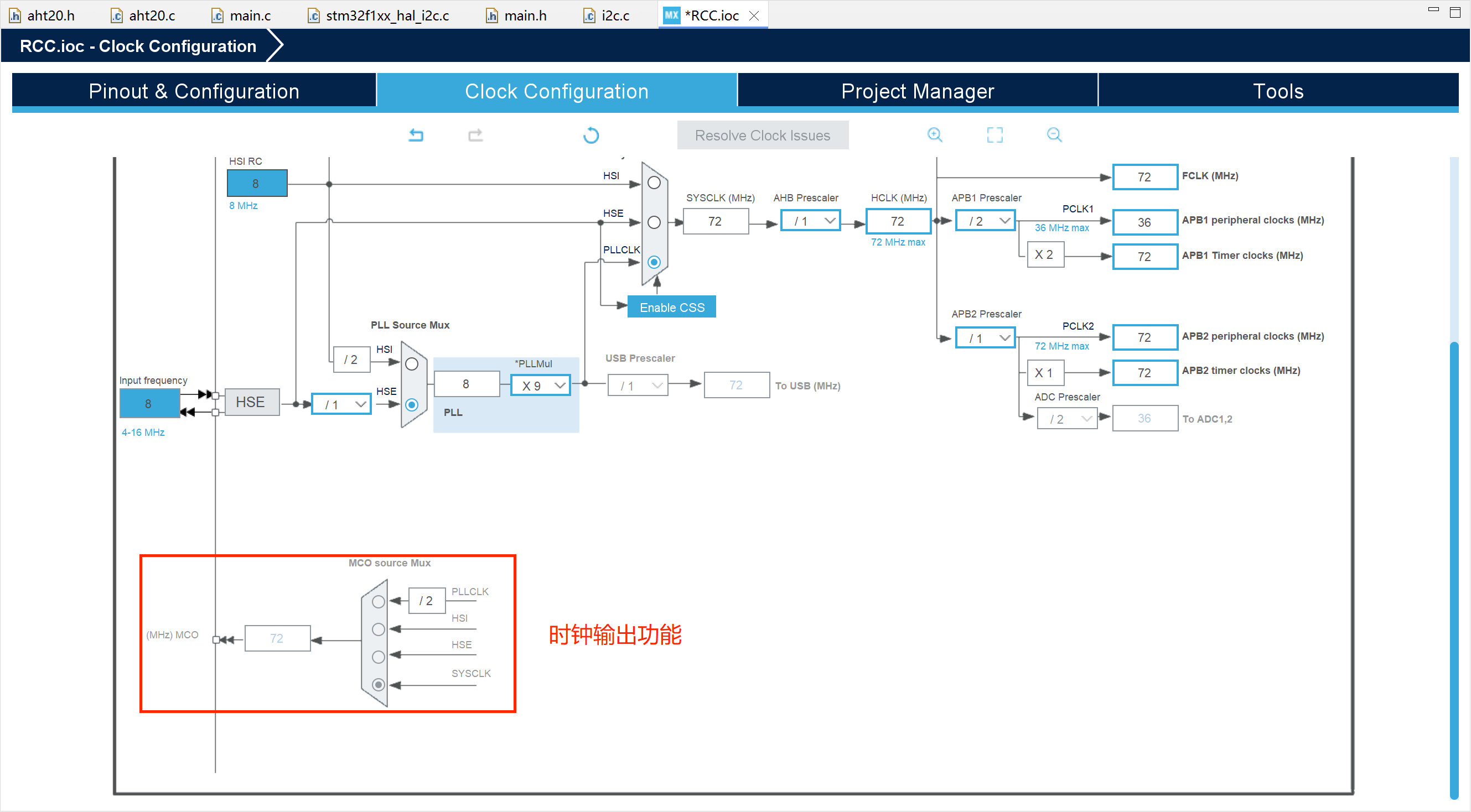

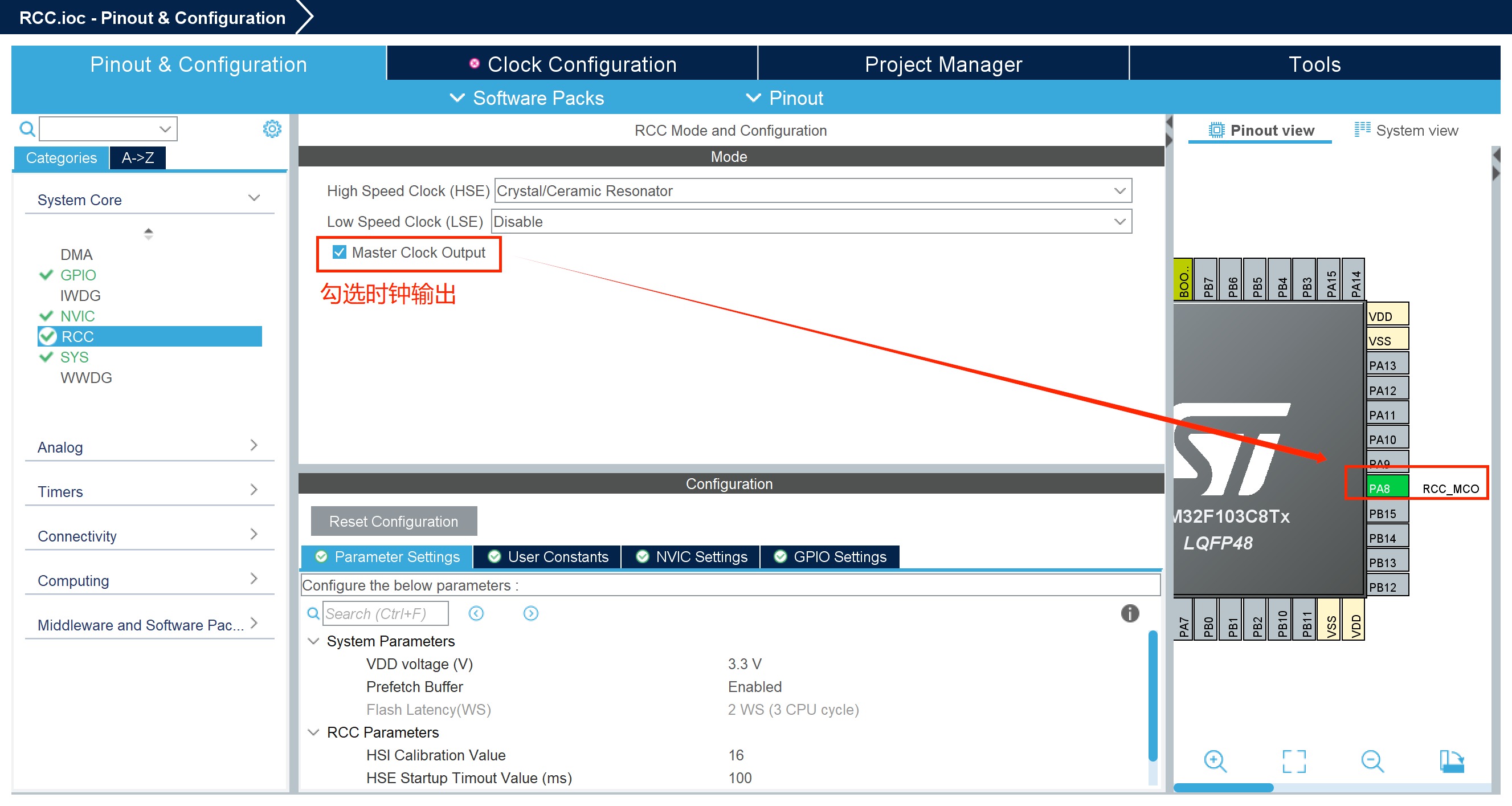

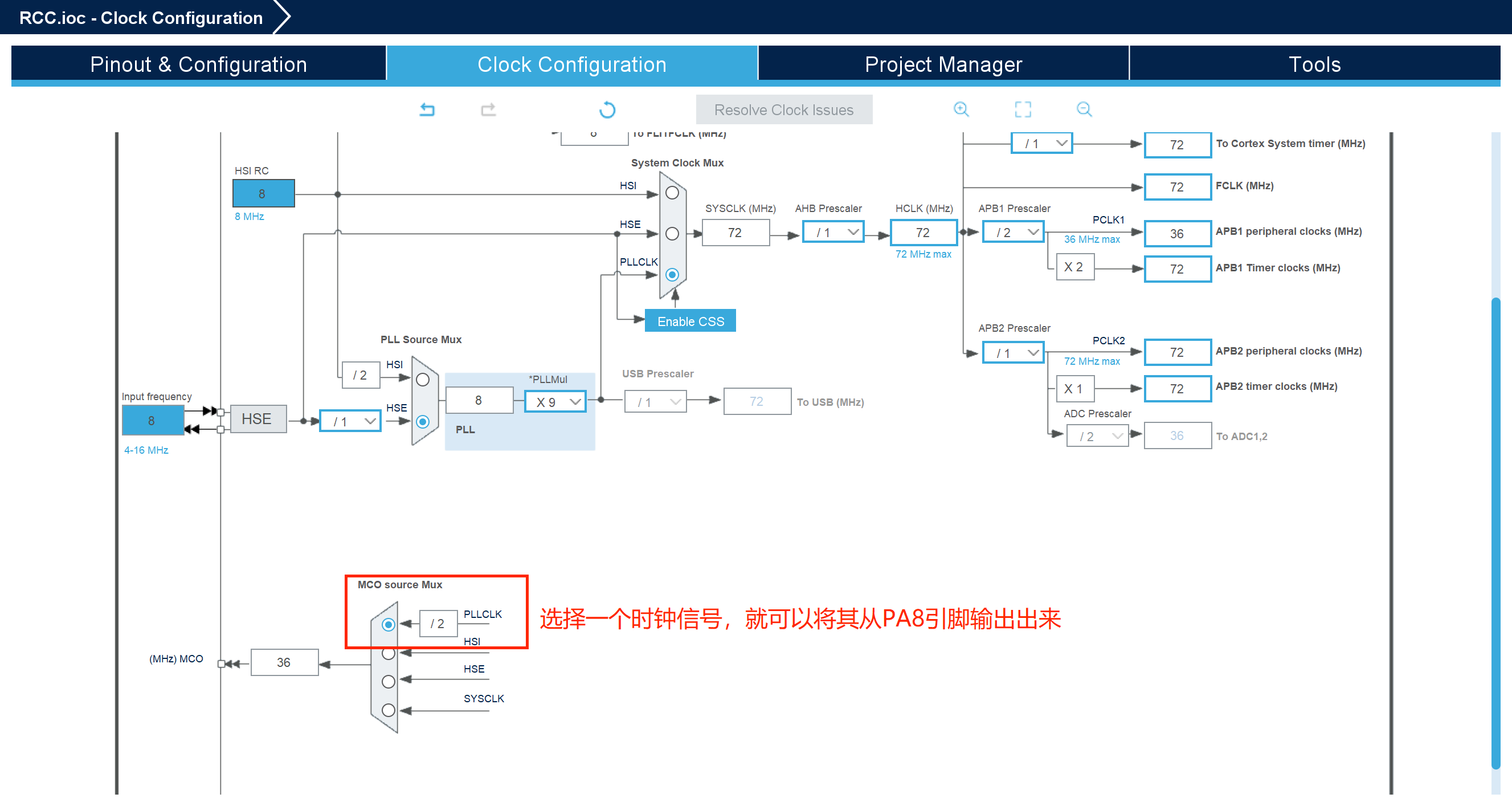

三.时钟输出配置:
