Java OOM 排查完整指南：从告警到根因，MAT 堆分析全流程实战

Java OOM 排查完整指南：从告警到根因，MAT 堆分析全流程实战

线上服务突然 CPU 100%，jstat 一看 FGC 每分钟几十次------大概率 OOM 了。本文覆盖从收到告警到 MAT 定位根因的完整链路，含两个真实生产案例（全量查询 28 万条 + MQ 并发全表 159 万条），适合有 1-3 年经验的 Java 后端开发者。

---

全局流程图

告警：CPU 100% / 服务卡死 / OOM 报错
  │
  ├─ 第一步：判断是不是 OOM（jstat 看 GC）
  │    ├─ FGC 暴增、FGCT 耗时长 → 大概率 OOM → 继续
  │    └─ GC 正常 → 不是 OOM，走 CPU 排查路径（本文不覆盖）
  │
  ├─ 第二步：确认 OOM 类型（看报错信息）
  │    ├─ Java heap space / GC overhead → 方向 A（堆问题）
  │    ├─ Metaspace                    → 方向 B（类元数据问题）
  │    ├─ Direct buffer memory          → 方向 C（堆外内存问题）
  │    └─ unable to create native thread → 方向 D（线程数问题）
  │
  ├─ 第三步：按方向选择工具和排查路径
  │
  └─ 第四步（方向A）：MAT 分析 hprof，三步法定位根因

---

第一阶段：从现象发现 OOM

线上最常见的 OOM 场景不是"直接看到 OutOfMemoryError 日志"，而是服务突然卡死或 CPU 飙到 100%。因为 OOM 发生后 JVM 会疯狂做 Full GC 试图回收内存，GC 线程吃满 CPU，业务线程几乎停滞。

1.1 第一个命令：jstat

jstat -gcutil <pid> 1000 5

Docker 环境 ：PID 通常是 1，但有时不是。先用 jps 或 ps aux | grep java 确认。

输出示例：

  S0     S1     E      O      M     CCS    YGC   YGCT   FGC  FGCT   GCT
  0.00  98.72  45.61  99.87  95.23  92.11   127   1.234    5   2.567   3.801

看什么：

列	含义	危险信号
O	老年代占用率	> 90% 且 Full GC 后不降 → 泄漏
FGC	Full GC 次数	短时间内飙升 → 紧急信号
FGCT	Full GC 总耗时	单次 > 1秒 / FGCT 占 GCT > 50% → OOM 导致
M	Metaspace 占用率	> 95% → 可能是 Metaspace 问题

判断标准：

指标	正常	OOM 嫌疑
FGC 频率	几分钟甚至几小时一次	每分钟 > 10 次
FGCT 占比	< 20%	> 50%
O 区	GC 后能降到 70% 以下	GC 后仍 > 90%

如果确认是 OOM → 进入第二阶段。如果 GC 正常 → 不是 OOM，走 CPU 排查路径。

1.2 第二个命令：jmap -heap（看堆配置和使用率）

确认是 OOM 后，先看堆的整体配置和各代使用情况：

jmap -heap <pid>

输出示例（关键部分）：

Heap Configuration:
   MaxHeapSize              = 4294967296 (4096.0 MB)    ← -Xmx
   NewSize                  = 872415232 (832.0 MB)      ← 年轻代
   MaxNewSize               = 872415232 (832.0 MB)
   OldSize                  = 3422552064 (3264.0 MB)    ← 老年代
   MaxMetaspaceSize         = 536870912 (512.0 MB)

Heap Usage:
PS Old Generation
   capacity = 3422552064 (3264.0 MB)
   used     = 3210752256 (3061.8 MB)
   93.80% used                                          ← 危险信号！

重点看什么：

区域	看什么	危险信号
MaxHeapSize	Xmx 配了多少	值是否合理
MaxNewSize	年轻代上限	太小 → 对象快速晋升老年代
MaxMetaspaceSize	元空间上限	太小 → 容易 Metaspace OOM
Old Generation % used	老年代使用率	> 90% 且持续增长 → 泄漏

常见配置问题：

配置	问题
-Xms/-Xmx 过小	堆不够，频繁 GC
-Xmn（年轻代）过小	对象直接进老年代，老年代很快满
-XX:MaxMetaspaceSize 过小	类加载多了就 Metaspace OOM
-Xss 过大 + 线程数多	栈内存吃光系统资源

如果配置明显不合理 → 先调配置，可能不需要分析代码。

⚠️ jmap -heap 在 JDK 9+ 中被 jcmd <pid> GC.heap_info 替代，功能等价。

1.3 第三个命令：jmap -histo（看堆里有什么对象）

确认堆配置合理、老年代确实满了之后，用 jmap -histo 看是什么对象占了内存：

jmap -histo <pid> | head -50

⚠️ jmap -histo:live 会触发一次 Full GC，CPU 已经 100% 时慎用。建议先不带 :live 看总数。

怎么看：

• 前几名有大量业务对象（某 VO、DTO、List） → 内存泄漏点
• 全是 byte[]、char[]、String → 可能是大对象或字符串拼接问题
• 前几名是 $Proxy、$$EnhancerByCGLIB$$ → 可能是 Metaspace 问题

1.4 OOM 后还能执行 jmap 吗？

通常不能。OOM 后 JVM 可能已部分挂起，jmap 会报错或卡住。

正确做法：提前配置 JVM 参数，让 OOM 发生时自动生成 dump 文件：

-XX:+HeapDumpOnOutOfMemoryError
-XX:HeapDumpPath=/app/dumps/java_pid<pid>.hprof

Docker 环境的坑

容器重启后 dump 文件会丢失！必须用 Volume 映射：

Docker：

docker run -d \
  -v /data/app-dumps:/app/dumps \
  -e JAVA_OPTS="-XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=/app/dumps/" \
  your-image

K8s：

volumes:
  - name: dump-volume
    persistentVolumeClaim:
      claimName: app-dump-pvc
volumeMounts:
  - name: dump-volume
    mountPath: /app/dumps

部署后验证：

jcmd <pid> GC.heap_dump /app/dumps/test.hprof
ls -lh /app/dumps/
# 宿主机上检查映射目录是否同步出现文件

⚠️ dump 文件接近 Xmx 大小，确保磁盘空间充足。

---

第二阶段：确认 OOM 类型

2.1 五种主要 OOM 类型速查

报错关键词	问题区域	需要 MAT？	排查方向
Java heap space	Java 堆	✅	MAT 找大对象
GC overhead limit exceeded	Java 堆（晚期）	✅	同 heap space
Metaspace	类元数据	❌	jcmd 看类数量
Direct buffer memory	堆外内存	❌	检查 Netty/NIO
unable to create native thread	线程栈	❌	减线程 / 调 Xss

核心原则：先定类型再选工具。不是所有 OOM 都要开 MAT------Metaspace、Direct buffer、native thread 用 MAT 是浪费时间。

2.2 判断堆大小是否合理

开 MAT 前先回答三个问题：

Xmx 设了多少？

jcmd <pid> VM.flags | grep -i heap

Xmx	判断
< 1G	通常偏小，生产至少 2G
1G-4G	中小应用合理
4G-8G	确认是否真需要
> 8G	考虑 GC 停顿，可能需要 G1/ZGC

增长还是稳定？

缓慢上升型（泄漏）           突发型（大查询）           锯齿型（边界不够）
╱╱╱╱╱╱╱╱╱╱╱╱ OOM         ────────╱╱ OOM          ╱╲╱╲╱╲╱╲╱ OOM
老年代持续增长               之前稳定，瞬间飙高          GC 能回收但峰值超 Xmx
找"谁在累积"                找"谁在爆发"              加内存 or 优化峰值

---

第三阶段：MAT 分析 hprof（堆问题专用）

以下仅适用于 Java heap space / GC overhead limit exceeded 两种类型。

3.1 MAT 三步法

第一步：Leak Suspects（看堆栈）

打开 .hprof → Overview → Leak Suspects → Thread Stack 区域

目的：确认哪个线程在 OOM 时执行什么，拿到完整调用链

Thread: http-nio-8080-exec-34
调用链:
  Controller.billingQuery()                  ← 入口
    ServiceImpl.billingQuery()                ← 业务方法 (第 1755 行)
      XxxDAO.findByCondition()                ← 数据查询
        BaseDAO.convertMapsToBeans()           ← Map→Bean 转换（内存热点）

第二步：Top Consumers（看谁占大头）

菜单栏 → top_consumers_html 标签页

占比	结论
> 50%	绝对大头，OOM 主因
10%~50%	重要贡献者，需结合其他嫌疑点
< 10%	最后一根稻草，需找更大对象

第三步：Dominator Tree（两种方式选一种）

方式 A --- 直接展开（优先尝试）

点击最大对象的展开箭头，逐层展开：

TaskThread (2.7 GB)              ← 第 0 层
  └─ ArrayList (2.7 GB)          ← 第 1 层
      └─ Object[285824]          ← 第 2 层
          └─ BillingVo × 28万  ← 第 3 层：定位完成

• ✅ 前 2~3 层看到大对象 → 方式 A 成功
• ❌ 展开多层都是小对象 / <Java Local> → 切方式 B

方式 B --- Outgoing References（方式 A 失败时用）

右键 TaskThread
  → List objects → with outgoing references
    → 按 Retained Heap 列排序（降序）
      → 第一个/前几个就是大对象

适用场景：大对象在 ThreadLocal / 静态变量 / Runnable 字段中，支配树层级很深

3.2 Outgoing vs Incoming References

维度	Outgoing References	Incoming References
方向	我 → 我引用的对象	引用我的对象 → 我
问的问题	"我里面有什么？"	"谁在持有我？"
典型场景	确认大对象内容 / 找深层隐藏对象	反查引用链 / 确认为何对象无法 GC
排查阶段	定位阶段------找"什么东西占了内存"	确认阶段------找"为什么它没被回收"

一句话：Outgoing 往外看"我有什么"，Incoming 往回看"谁抓着我"。

---

实战案例

案例 1：全量查询 OOM（浅层泄漏，方式 A 成功）

现象 ：生产环境 java.lang.OutOfMemoryError: Java heap space

分析过程：

Step1 - Leak Suspects:
  线程 http-nio-8080-exec-34 正在执行
  BillingServiceImpl.billingQuery() 第 1755 行

Step2 - Top Consumers:
  TaskThread @ 0x71fdc5d00 Retained Heap = 2,713,654,144 (77.47%)

Step3 - Dominator Tree (方式A):
  TaskThread (2.7 GB)
    └─ ArrayList @ 0x7250ca4a8 (2.7 GB)
        └─ Object[285824] @ 0x73442a228 (2.7 GB)  ← 28万条数据
            └─ BillingVo × 285,824

根因 ：findByCondition() 无分页限制，一次性返回 28 万条数据撑爆堆内存。

修复：

1. 查询增加分页参数（LIMIT）
2. 或改用 MyBatis Cursor/ResultHandler 流式读取
3. 缩小事务范围，避免事务内持有大对象

---

案例 2：MQ 消费线程全表查询 OOM（并发叠加 + JDBC 半成品识别）

现象 ：某业务服务 java.lang.OutOfMemoryError，通过 MAT 分析堆转储文件定位。

分析步骤

Step 1 --- Leak Suspects：MAT 识别出两个 Problem Suspect：

• Problem Suspect 1 ：Thread __2 持有 1,406,970,584 bytes（46.99%）
• Problem Suspect 2 ：Thread __1 同样持有大块内存

两个线程名均为 RocketMQ 消费线程，对应同一个业务入口 syncLoan。

Step 2 --- Dominator Tree（方式 A）：

java.lang.Thread @ 0x74ddcdf10 (1.4 GB)
  → java.util.ArrayList @ 0x74ddce258 (1.4 GB)
    → java.lang.Object[1823230] @ 0x705785ae8 (1.4 GB)  ← 容量 182 万
      → com.mysql.cj.protocol.a.result.ByteArrayRow × 1,593,238

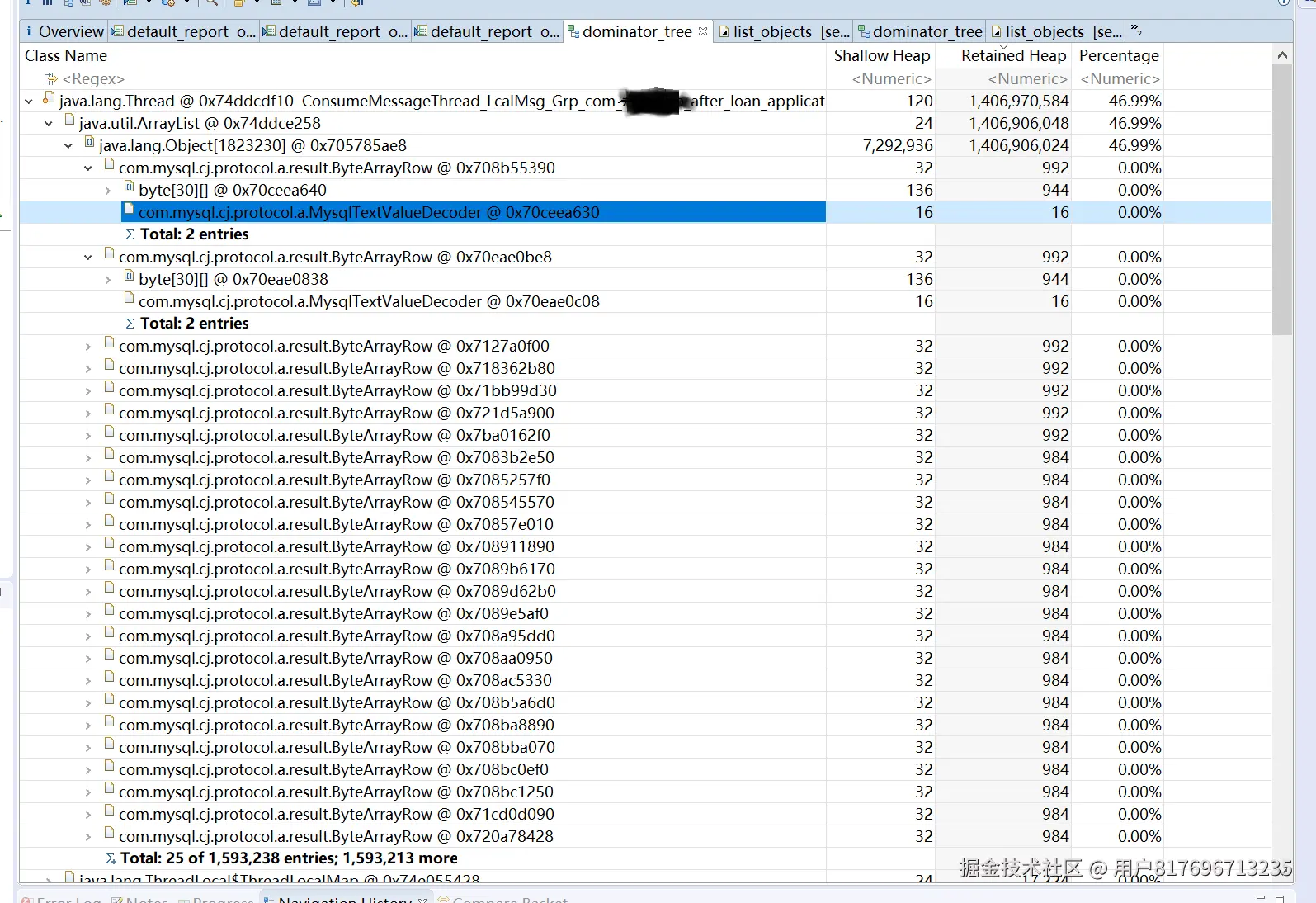

📸 截图 1：Dominator Tree 视图 展开 Thread → ArrayList → Object\[\] 的层级结构，定位到 159 万条 ByteArrayRow

Step 3 --- Outgoing References + Inspector 确认数据内容：

对 Object\[\] 右键 → List objects → with outgoing references → 按 Retained Heap 降序排列 → 确认大对象是 ByteArrayRow。

📸 截图 2：List Objects → with outgoing references 视图 扁平化查看 Object\[\] 中每个元素，确认 159 万条 ByteArrayRow

选中某个 ByteArrayRow → Inspector → Value 标签页 → 解码 internalRowData (byte[30][])，确认数据来自 某业务信息表。

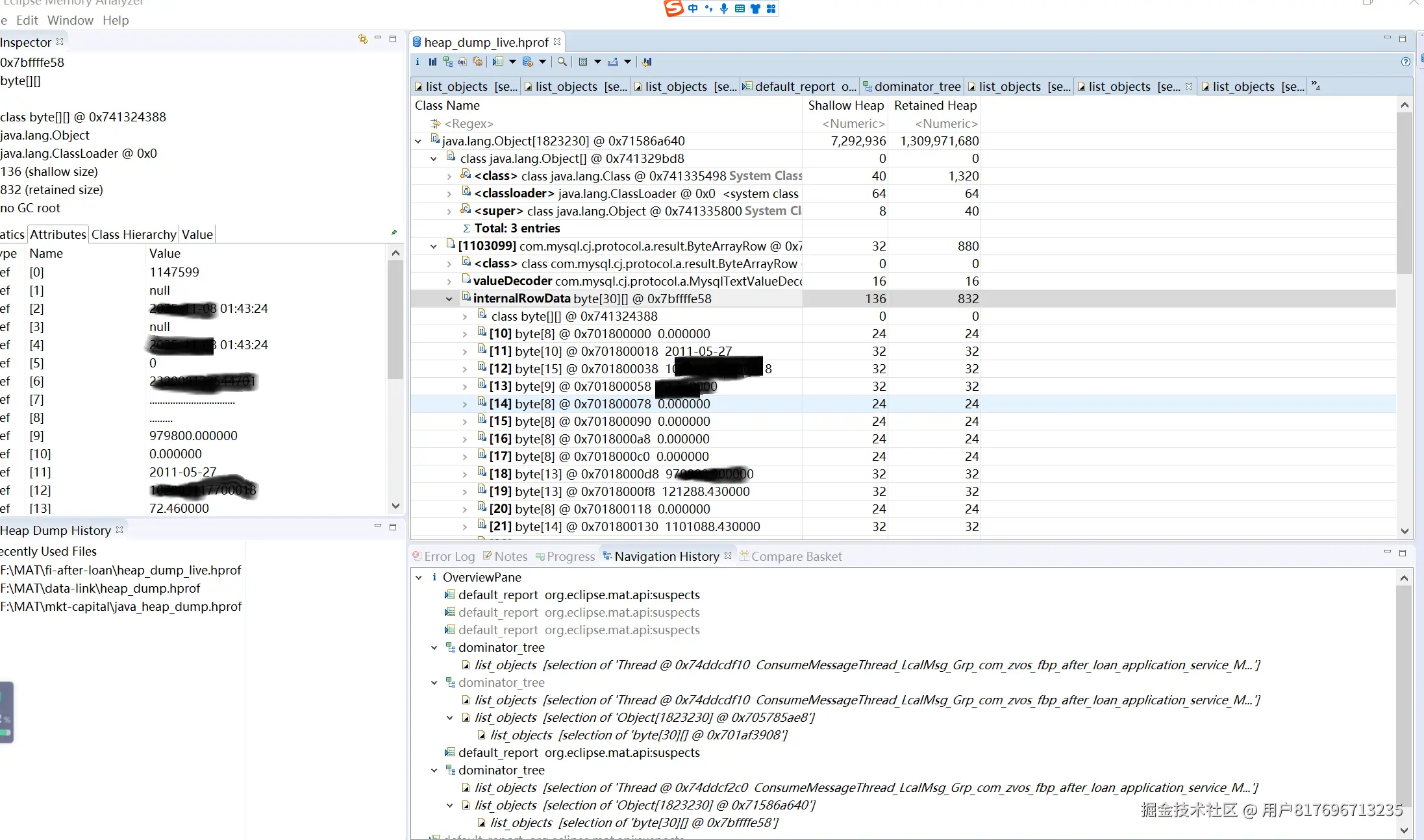

📸 截图 3：Inspector 面板查看 ByteArrayRow 列数据 internalRowData 解码后可看到列值：ID、日期、金额（97.98 万）、业务流水号等

Step 4 --- Thread Stack 确认代码路径：

LoanService.syncLoan() (line 114)
  → LoanInfoDAO.queryList(LoanInfoEntity) (line 42)
    → Mapper.selectByExample(Object)
      → MyBatis → Druid → MySQL JDBC
        → TextResultsetReader.read() ← 1.4GB Object[] 在此产生

根因分析

层级	对象	Retained Heap	说明
根	java.lang.Thread	1,406,970,584	RocketMQ 消费线程
↓	java.util.ArrayList	1,406,906,048	MyBatis selectList 返回容器
↓	Object1823230	1,406,906,024	ArrayList 内部数组，容量 182 万
↓	ByteArrayRow × 1,593,238	~992 each	MySQL 驱动层行数据，共 159 万条

并发叠加效应 ：两个消费线程同时执行同一查询，内存翻倍至 ~2.8GB：

对比项	Thread __1	Thread __2
内存占用	大块（与 __2 叠加）	1,406,970,584 bytes (46.99%)
栈顶状态	NativePacketPayload.readBytes() --- 正在读网络字节	TextRowFactory.createFromMessage() --- 已在构建 ResultRow
阶段	更早期	更后期

根因

LoanInfoDAO.queryList() 使用 selectByExample 无分页查询，返回全表 159 万条数据，单线程占用 1.4GB。两个 RocketMQ 消费线程并发执行，总内存 ~2.8GB。

修复

1. queryList() 加充分过滤条件，避免全表扫描
2. 大数据量改用 分页（PageHelper） 或 MyBatis Cursor 流式读取
3. 分批处理，每批处理完释放内存
4. RocketMQ 消费加 幂等保护（分布式锁/消费限流），避免并发叠加

案例特有知识点

知识点	说明
ByteArrayRow 半成品	看到的是 JDBC 驱动层原始行数据，MyBatis 映射还没完成。不要等看到业务实体------结合 Thread Stack 定位业务代码
Outgoing + Inspector	方式A找到大对象后，用 Outgoing References 展开，Inspector 解码 internalRowData 确认是哪张表
MQ 并发叠加	两个消费线程同时执行同一查询，内存翻倍。修复时除加查询条件外，必须检查消费幂等性

---

附录：OOM 排查 Checklist

□ 1. jstat 看 GC → 确认是不是 OOM
□ 2. 看报错信息 → 确定 OOM 类型
□ 3. 看 JVM 参数 → 排除配置问题
□ 4. 根据类型选工具：
     heap space / GC overhead → MAT
     Metaspace               → jcmd
     Direct buffer           → JMX / Netty 监控
     native thread           → 线程数检查
□ 5. MAT 三步法：Leak Suspects → Top Consumers → Dominator Tree
□ 6. 方式 A 失败 → 切方式 B Outgoing References
□ 7. 定位根因后：修复 + 确认 JVM 已配 HeapDumpOnOutOfMemoryError
□ 8. Docker/K8s 环境：确认 dump 目录已 Volume 映射

---

五分钟快速决策图

收到告警：CPU 100% / 服务卡死 / OOM 报错
│
├─ 1分钟：jstat -gcutil <pid> 1000 5
│    ├─ FGC 暴增 + O 区 > 90% → 是 OOM → 继续
│    └─ GC 正常 → 不是 OOM → 转 CPU 排查
│
├─ 30秒：看日志确认 OOM 类型
│    ├─ "Java heap space" / "GC overhead" → MAT 分析
│    ├─ "Metaspace" → jcmd GC.class_histogram
│    ├─ "Direct buffer" → 检查 Netty ByteBuf release
│    └─ "native thread" → jcmd Thread.print | wc -l
│
├─ 30秒：检查 JVM 配置
│    ├─ Xmx 明显偏小 → 先调配置
│    └─ 配置正常 → 继续分析
│
├─ 2分钟：获取 dump 文件
│    ├─ dump 存在 → 下载到本地
│    └─ dump 不存在 → 配置 HeapDumpOnOutOfMemoryError，等下次
│
└─ 1分钟：MAT 三步法（离线分析）
     ├─ Leak Suspects → 看堆栈
     ├─ Top Consumers → 看谁占大头
     └─ Dominator Tree → 方式 A 或 B 定位根因

---

核心原则：先定类型、再选工具。不是所有 OOM 都要开 MAT------Metaspace、Direct buffer、native thread 用 MAT 是浪费时间。先判断，再行动。

---
