一、ingress-nginx简介

1.1、Service机制的局限性

⚠️Service机制的局限性
只提供 4 层负载均衡，不支持7层负载均衡功能。
使用 NodePort 类型的 Service，需要在集群外部部署一个外部的负载均衡器。
使用 LoadBalancer类型的Service，Kubernetes 必须运行在特定的云服务上。
每创建一个Service NodePort类型，就会在每个节点开启一个端口，当项目多时，端口会难以维护。当项目很多时，Service的Iptables规则也随着数倍增多，如此多的iptables条目让增大维护和故障定位。

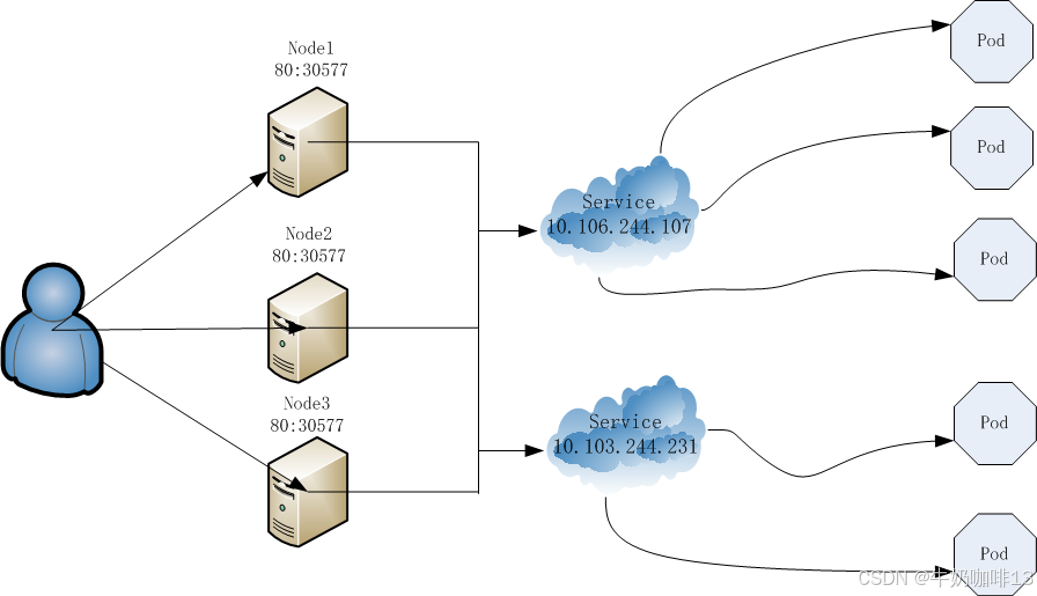

如何理解上面的局限性呢，如下是NodePort模式运行原理图：

1.2、ingress-nginx如何实现服务发现

针对上述问题，k8s官方提供了一种折中的方案：Ingress与Service不同，Ingress实际上不是一种服务。相反，它位于多个服务之前，充当集群中的智能路由器或入口点。ingress-nginx实现架构如下图所示：

Ingress是在Kubernetes 1.1 版本后引入的资源类型。Ingress 支持将 Service 暴露到 Kubernetes 集群外，同时可以自定义 Service 的访问策略。Ingress 能够把 Service 配置成外网能够访问的 URL，也支持提供按域名访问的虚拟主机功能（如：通过负载均衡器实现不同的二级域名到不同 Service 的访问）。

实际上 Ingress 只是一个统称，主要有【Ingress】、【Ingress Controller】和【Ingress-Controller-service】三部分组成。

Ingress构成	说明
Ingress	将原来需要手动配置的规则抽象成一个Ingress对象，使用YAML格式的文件来创建和管理。将请求转发给Ingress Controller。
Ingress Controller	核心组件，用作通过与Kubernetes API交互，动态感知集群中Ingress规则变化，并应用新配置，实现七层转发。
Ingress-Controller-service	kuberntes中四层的负载均衡调度机制，Ingress借助service的服务发现机制实现集群中Pod资源的动态感知，用于接入外部流量；

Ingress Controller目前有多种软件负载均衡实现（如：Nginx、HAProxy等），而本文要讲解的是基于Nginx的Ingress Controller。在使用 Ingress前必须要先部署 Ingress Controller，Ingress Controller是以一种插件的形式提供。Ingress Controller通常是部署在每个Node上，是一个pod服务，由Kubernetes管理，而不是我们单独部署。

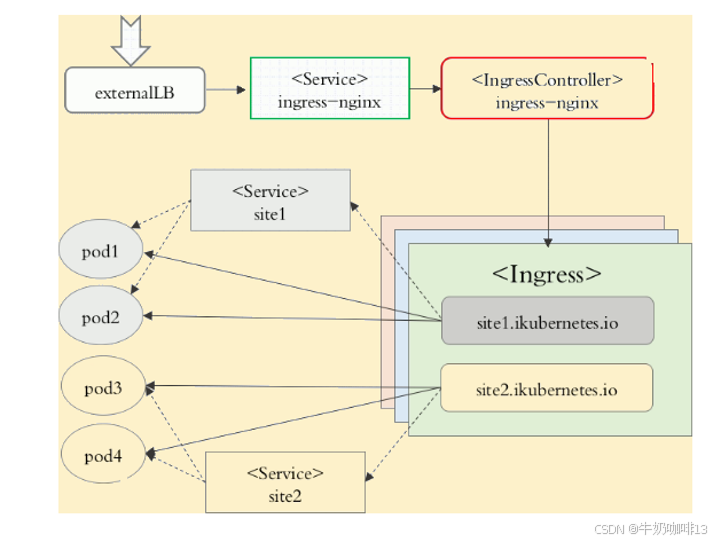

以Ingress Nginx为例（Ingress Controller镜像包含一个Nginx service和一个Ingress Controller）。Ingress Controller会从apiserver获取到Ingress配置，然后动态生成nginx.conf配置文件，并重载（-s reload）配置。

1.3、ingress-nginx工作流程解析

ingress-nginx工作流程	说明
ingress	简单理解：就是你原来需要修改nginx配置，然后配置各种域名对应哪个Service，现在把这个动作抽象出来，变成一个Ingress对象，你可以用yaml创建，每次不用去修改nginx了，直接改yaml然后创建/更新就行了，那么问题又来了：nginx该如何处理呢？
ingress controller	ingress controller就是解决nginx如何处理这个问题的，ingress controller通过与kubernetes API交互，动态的去感知集群中Ingress规则变化，然后读取它，按照它自己的模板生成一段nginx配置，再写到nginx Pod中，最后reload以下，工作流程如下图： 1. 首先有一个外部的负载均衡器externalLB把请求调度到一个nodePort类型的Service(ingress-nginx)上； 2. 然后nodePort类型的Service(ingress-nginx)又把它调度到内部的叫做ingressController的Pod上； 3. ingress Ctroller根据ingress中的定义(虚拟主机还是URL)，每一组主机名或者URL都对应后端的Pod资源，并且用Service分组。

二、部署ingress-nginx服务

2.1、部署ingress-nginx服务的三种方法

2.1.1、Deployment+LoadBalancer模式的Service

如果要把ingress部署在【公有云】，那用这种方式比较合适。用Deployment部署ingress-controller，创建一个type为LoadBalancer的service关联这组pod。大部分公有云，都会为LoadBalancer的service自动创建一个负载均衡器，通常还绑定了公网地址。只要把域名解析指向该地址，就实现了集群服务的对外暴露。

2.1.2、Deployment+NodePort模式的Service

同样用deployment模式部署ingress-controller，并创建对应的服务，但是type为NodePort。这样，ingress就会暴露在集群节点ip的特定端口上。由于nodeport暴露的端口是随机端口，一般会在前面再搭建一套负载均衡器来转发请求。该方式一般用于宿主机是相对固定的环境，并且IP地址不变的场景。

注意：NodePort方式暴露ingress虽然简单方便，但是NodePort多了一层NAT，在请求量级很大时可能对性能会有一定影响。

2.1.3、DaemonSet+HostNetwork+nodeSelector

用DaemonSet结合nodeselector来部署ingress-controller到特定的node上，然后使用HostNetwork直接把该pod与宿主机node的网络打通，直接使用宿主机的80/433端口就能访问服务。这时，ingress-controller所在的node机器就很类似传统架构的边缘节点（如：机房入口的nginx服务器）。该方式整个请求链路最简单，性能相对NodePort模式更好。缺点是由于直接利用宿主机节点的网络和端口，一个node只能部署一个ingress-controller pod。此方案比较适合大并发的生产环境使用。

2.2、Deployment+NodePort模式使用ingress-nginx

2.2.1、下载并部署ingress资源

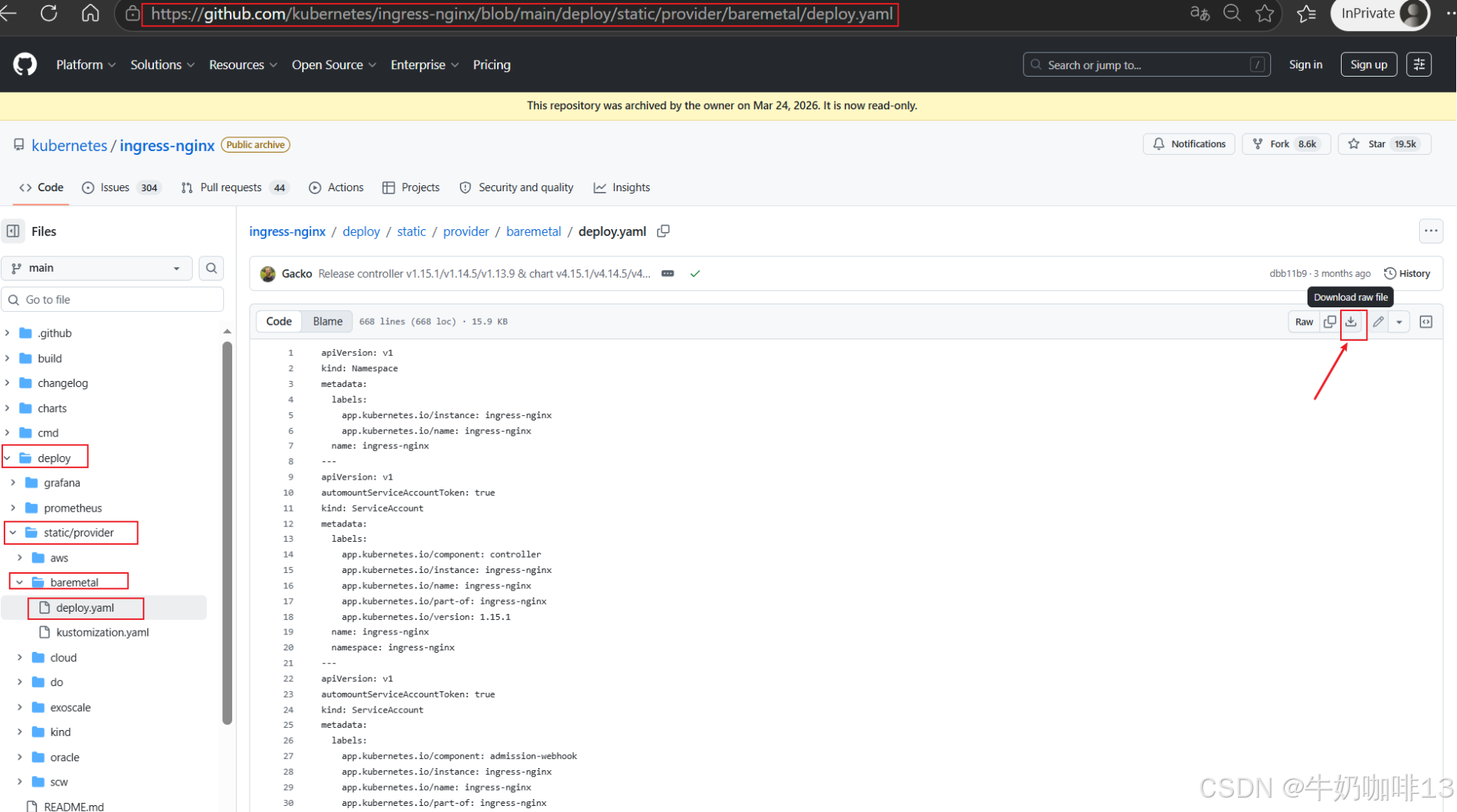

首先需要下载ingress相关yaml文件，在nginx controller 0.30.0以及版本之前，需要下载多个yml文件（如：mandatory.yaml、service-nodeport.yaml等）。但在最新nginx controller版本中，这些部署文件合并到一个文件中了，从ingress-nginx/deploy/static/provider/baremetal at main · kubernetes/ingress-nginx · GitHub 下载deploy.yaml文件，这里使用的是最新版本，nginx controller版本为1.15.1，下载后，需要做几个简单修改【即：将registry.k8s.io修改为国内可用的k8s.m.daocloud.io】。

#使用DaoCloud代理替换（推荐）
sed -i 's|registry.k8s.io|k8s.m.daocloud.io|g' deploy.yaml

# 或者使用阿里云镜像替换【备选】
sed -i 's|registry.k8s.io/ingress-nginx/controller|registry.cn-hangzhou.aliyuncs.com/google_containers/nginx-ingress-controller|g' deploy.yaml
sed -i 's|registry.k8s.io/ingress-nginx/kube-webhook-certgen|registry.cn-hangzhou.aliyuncs.com/google_containers/kube-webhook-certgen|g' deploy.yaml


#ingress-nginx资源部署
kubectl apply -f deploy.yaml

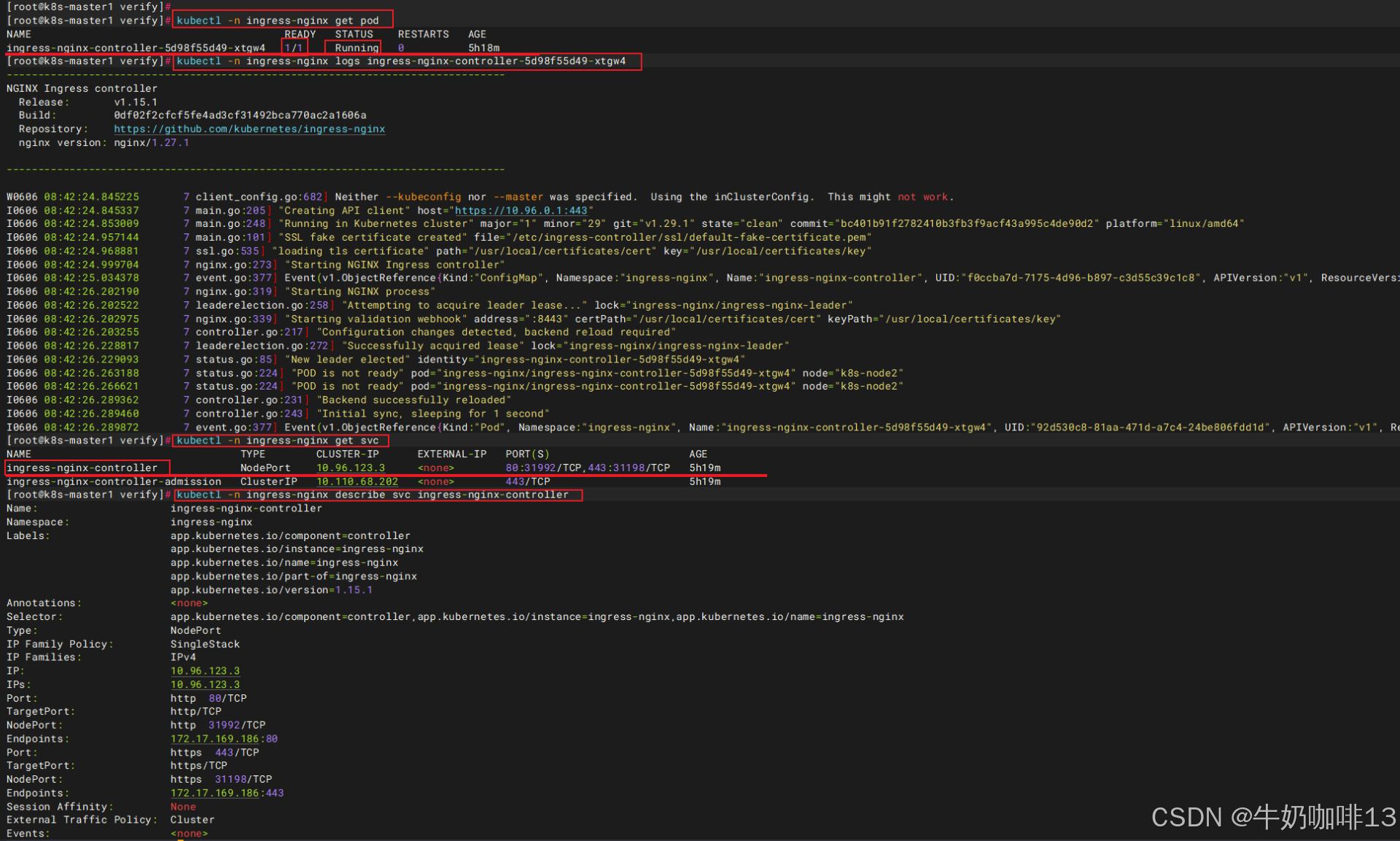

#查看指定的ingress-nginx的pod资源状态（必须是running;且READY必须是1/1才表示成功）
kubectl -n ingress-nginx get pod

#查看指定的ingress-nginx的pod日志信息
kubectl -n ingress-nginx logs ingress-nginx-controller-5d98f55d49-xtgw4

#查看指定ingress-nginx的所有service
kubectl -n ingress-nginx get svc

#查看指定ingress-nginx的service的详细信息
kubectl -n ingress-nginx describe svc ingress-nginx-controller

2.2.2、配置部署业务服务资源

即需要配置部署业务所需的deployment及其对应的service资源。

k8s容器编排技术实践------k8s对象job应用详解https://blog.csdn.net/xiaochenXIHUA/article/details/161572905

k8s容器编排技术实践------K8s对象deployment应用详解https://coffeemilk.blog.csdn.net/article/details/161427275

k8s容器编排技术实践------k8s对象service应用详解https://coffeemilk.blog.csdn.net/article/details/161593299

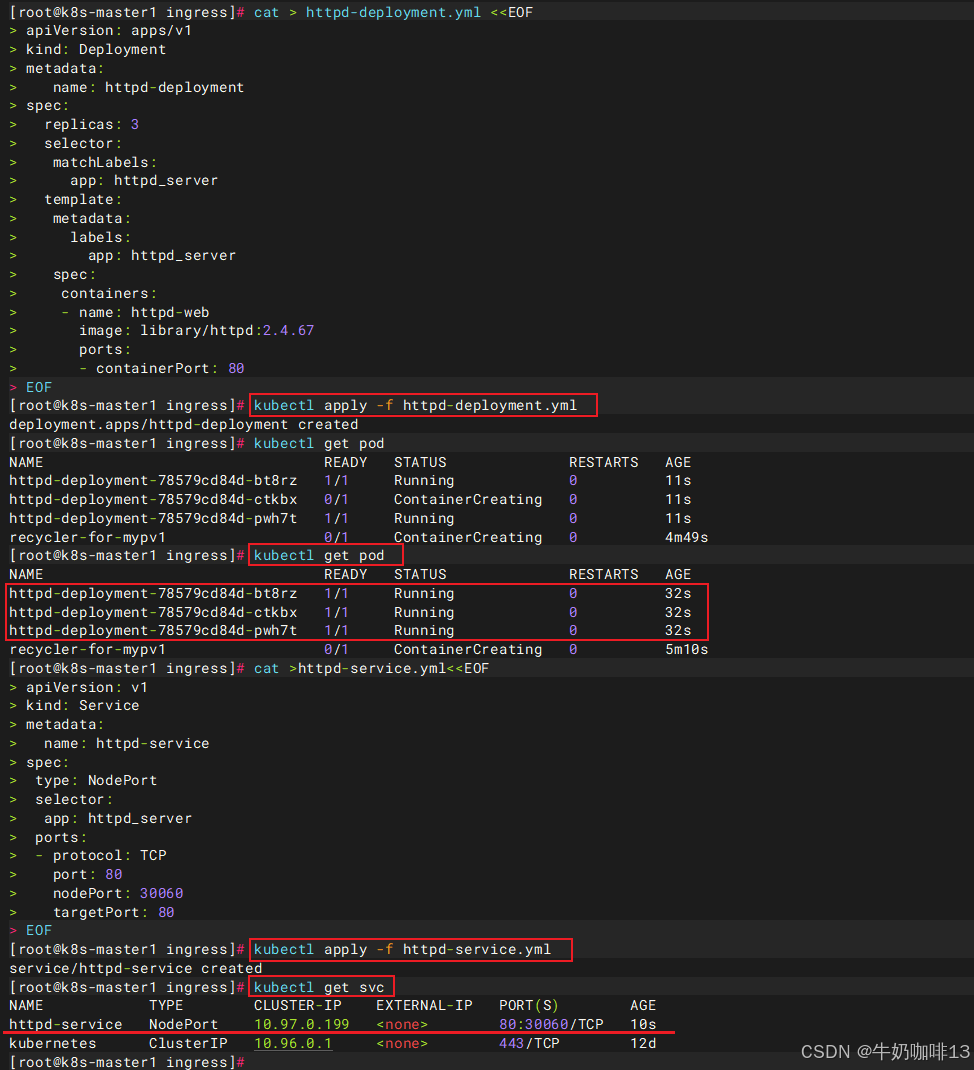

#创建httpd的pod及其service
#一、创建httpd的deployment资源
#1.1-创建资源文件httpd-deployment.yml
cat > httpd-deployment.yml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
   name: httpd-deployment
spec:
  replicas: 3
  selector:
   matchLabels:
     app: httpd_server
  template:
   metadata:
     labels:
       app: httpd_server
   spec:
    containers:
    - name: httpd-web
      image: library/httpd:2.4.67
      ports:
      - containerPort: 80
EOF


#1.2-创建指定资源
kubectl apply -f httpd-deployment.yml

#1.3查看当前所有pod状态
kubectl get pod



#二、创建对应如上httpd-deployment.yml资源的service
#2.1-创建指定deployment的service资源文件httpd-service.yml
cat >httpd-service.yml<<EOF
apiVersion: v1
kind: Service
metadata:
  name: httpd-service
spec:
 type: NodePort
 selector:
  app: httpd_server
 ports:
 - protocol: TCP
   port: 80
   nodePort: 30060
   targetPort: 80
EOF

#2.2-创建指定的资源文件
kubectl apply -f httpd-service.yml

#2.3-查看当前所有的service
kubectl get svc

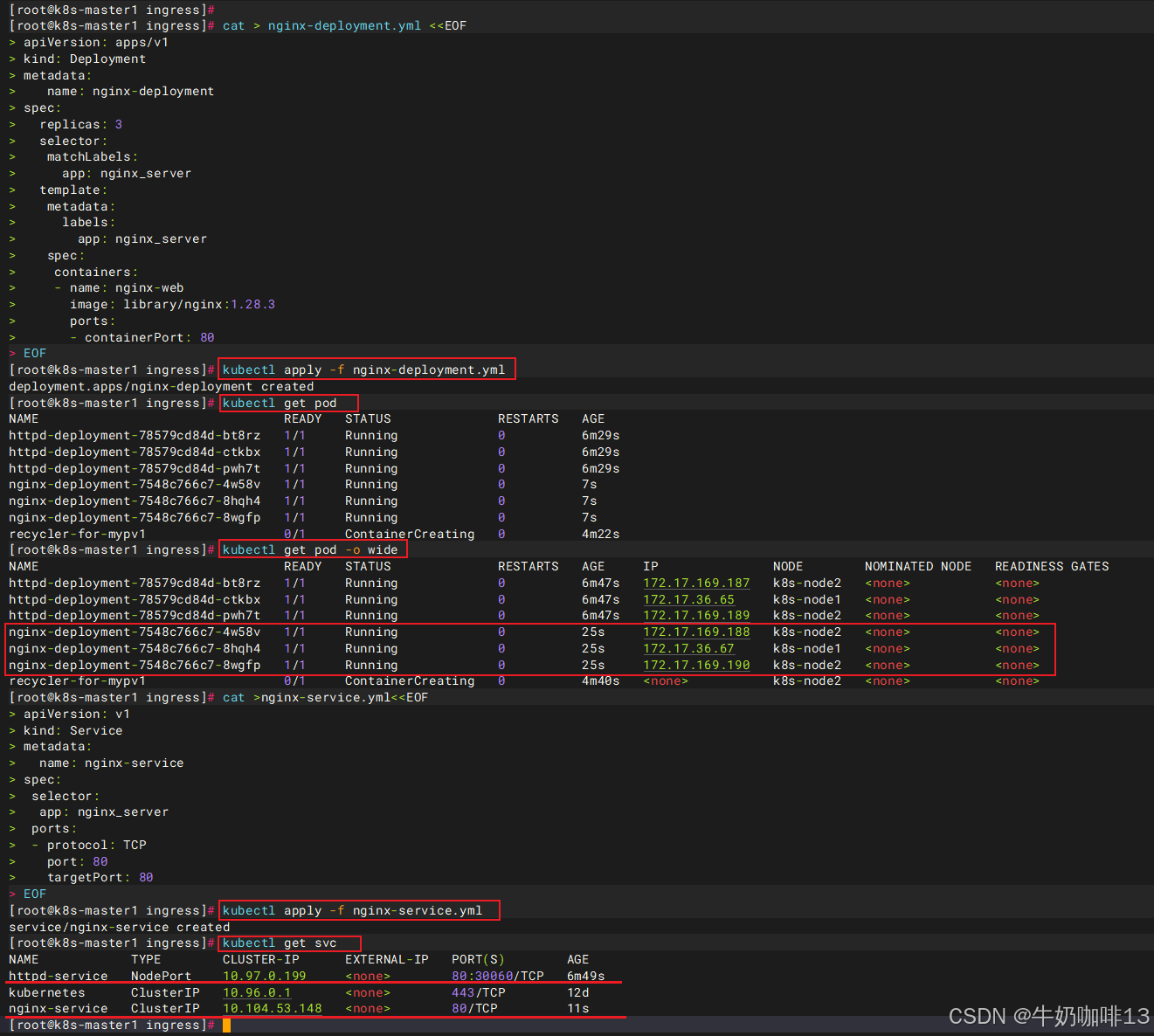

#创建nginx的pod及其service
#一、创建nginx的deployment资源
#1.1-创建资源文件nginx-deployment.yml
cat > nginx-deployment.yml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
   name: nginx-deployment
spec:
  replicas: 3
  selector:
   matchLabels:
     app: nginx_server
  template:
   metadata:
     labels:
       app: nginx_server
   spec:
    containers:
    - name: nginx-web
      image: library/nginx:1.28.3
      ports:
      - containerPort: 80
EOF


#1.2-创建指定资源
kubectl apply -f nginx-deployment.yml

#1.3查看当前所有pod状态
kubectl get pod -o wide



#二、创建对应如上nginx-deployment.yml资源的service
#2.1-创建指定nginx的service资源文件nginx-service.yml
cat >nginx-service.yml<<EOF
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
 selector:
  app: nginx_server
 ports:
 - protocol: TCP
   port: 80
   targetPort: 80
EOF

#2.2-创建指定的资源文件
kubectl apply -f nginx-service.yml

#2.3-查看当前所有的service
kubectl get svc

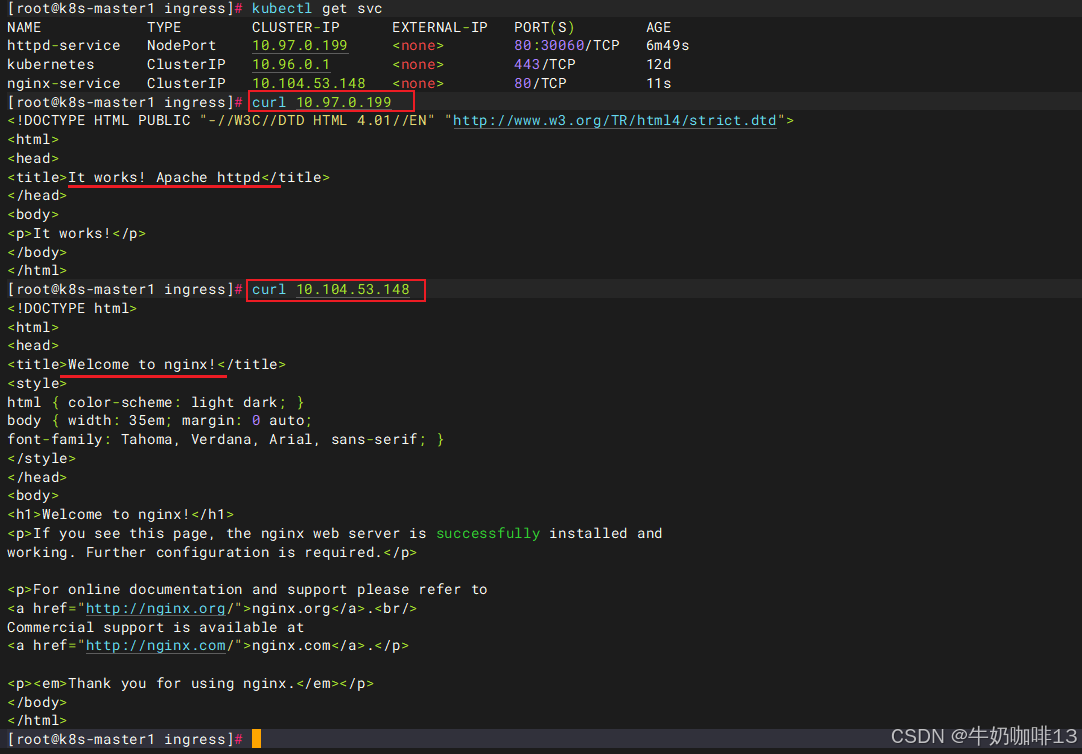

#2.4-使用curl连接httpd-service与nginx-service
curl 10.97.0.199
curl 10.104.53.148

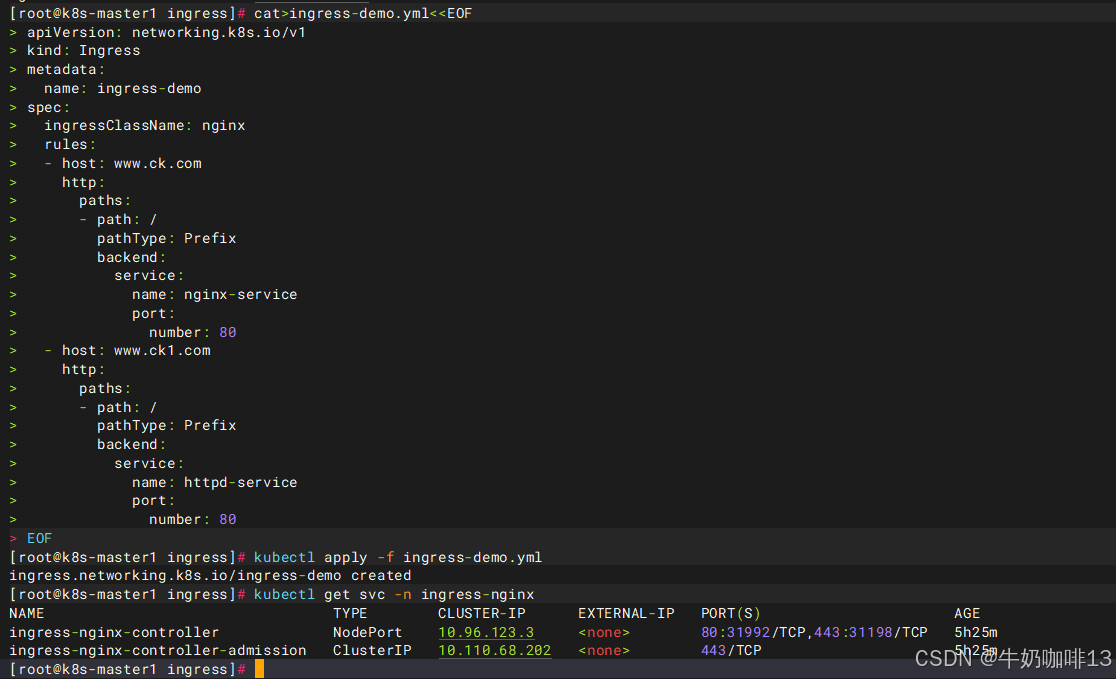

2.2.3、创建ingress服务

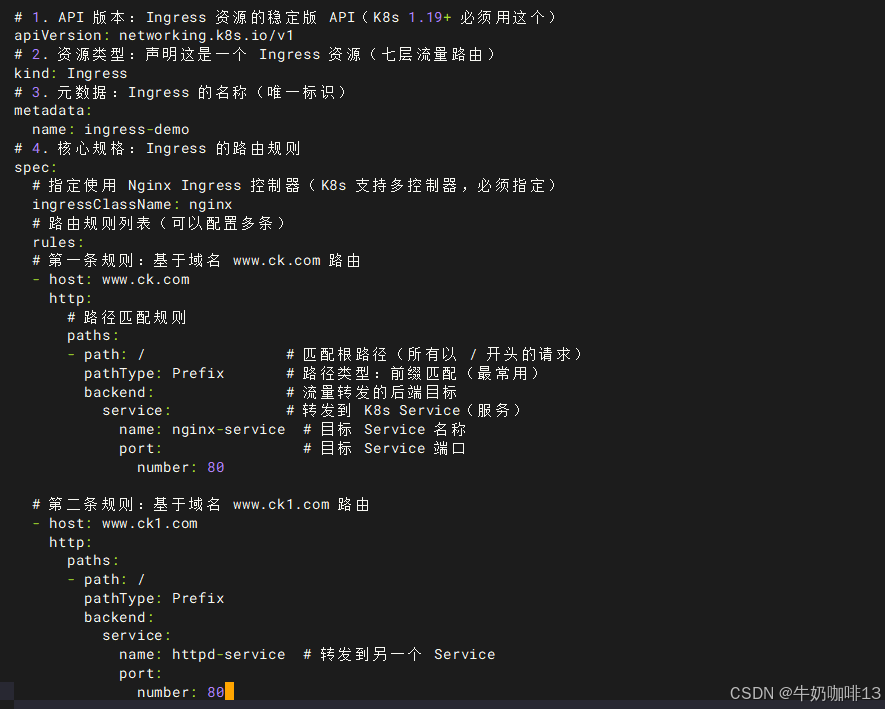

#创建一个ingress服务，让外部可以通过域名来访问pod
cat>ingress-demo.yml<<EOF
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-demo
spec:
  ingressClassName: nginx
  rules:
  - host: www.ck.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: nginx-service
            port:
              number: 80
  - host: www.ck1.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: httpd-service
            port:
              number: 80
EOF

#创建指定的资源
kubectl apply -f ingress-demo.yml

#查看ingress-nginx命名空间下的所有Service
kubectl get svc -n ingress-nginx

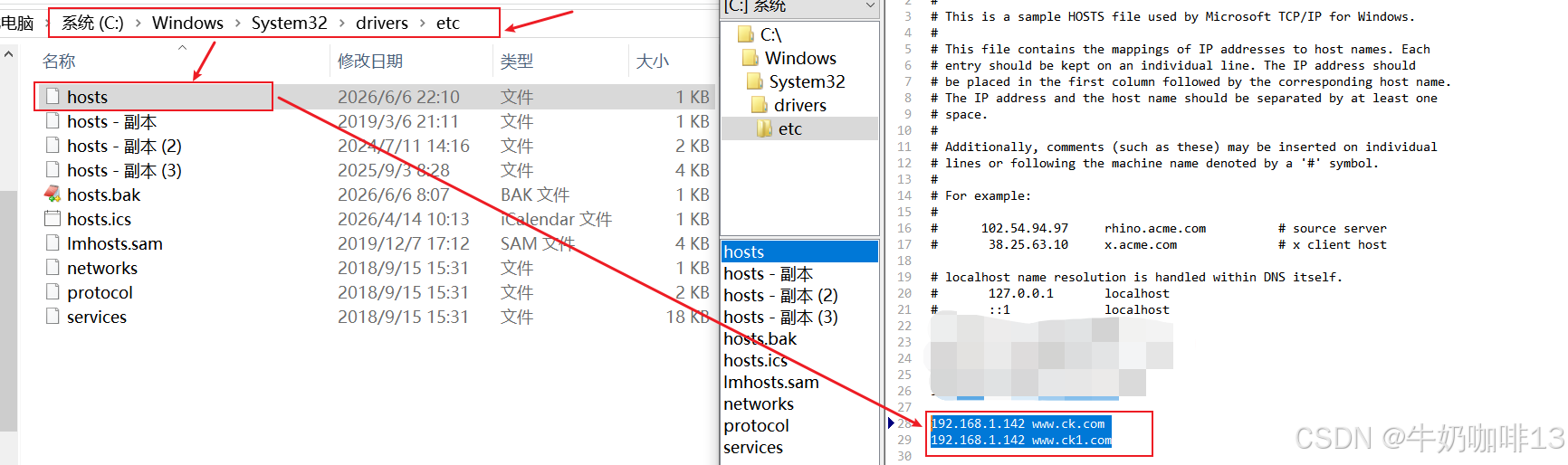

#配置本地域名解析（即：在本地域名解析文件中添加k8s集群中的任意节点IP 配置的pod域名）
#windows系统的本地域名解析文件是【C:\Windows\System32\drivers\etc\hosts】
#linux系统的本地域名解析文件是【/etc/hosts】
192.168.1.142 www.ck.com
192.168.1.142 www.ck1.com
#或者
192.168.1.140 www.ck.com
192.168.1.140 www.ck1.com
#或者
192.168.1.141 www.ck.com
192.168.1.141 www.ck1.com
#或者
192.168.1.143 www.ck.com
192.168.1.143 www.ck1.com

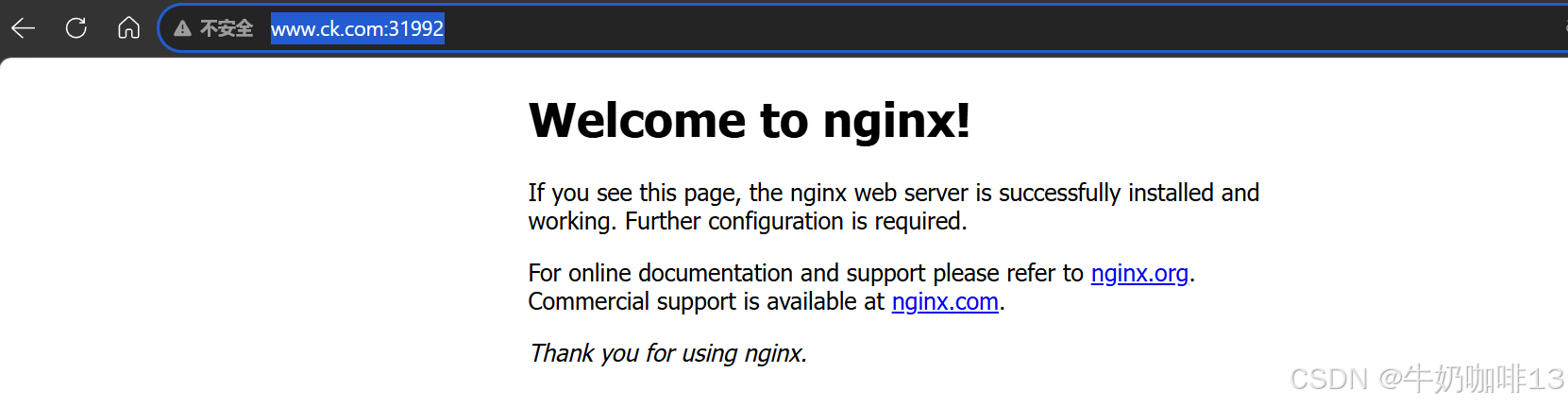

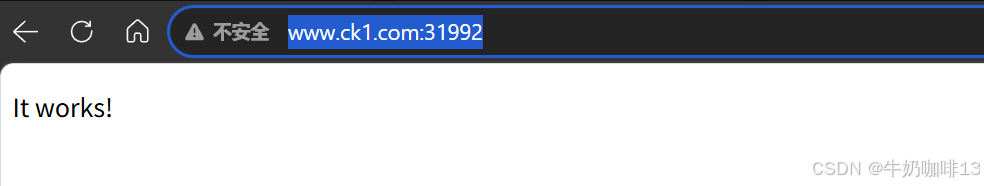

#浏览器直接访问【域名:ingress-nginx-controller端口】
http://www.ck.com:31992/
http://www.ck1.com:31992/

如上图正确显示不同pod组的service内容，则表示ingress-nginx配置成功！

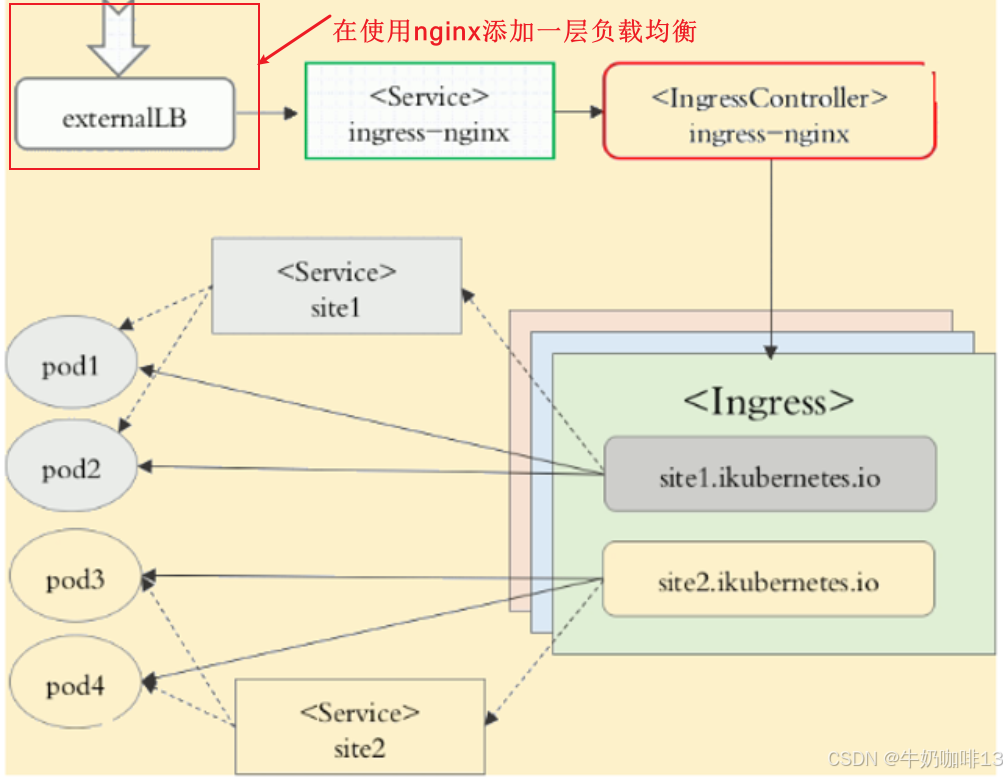

注意：由于在配置本地域名解析时可以使用k8s集群中的任意节点IP，因此建议在ingress外层再添加一个nginx做负载均衡，这会造成一定的性能损耗。

Nginx中的内置变量、指令、URL重写功能及其虚拟主机配置、负载均衡配置https://blog.csdn.net/xiaochenxihua/article/details/151138716

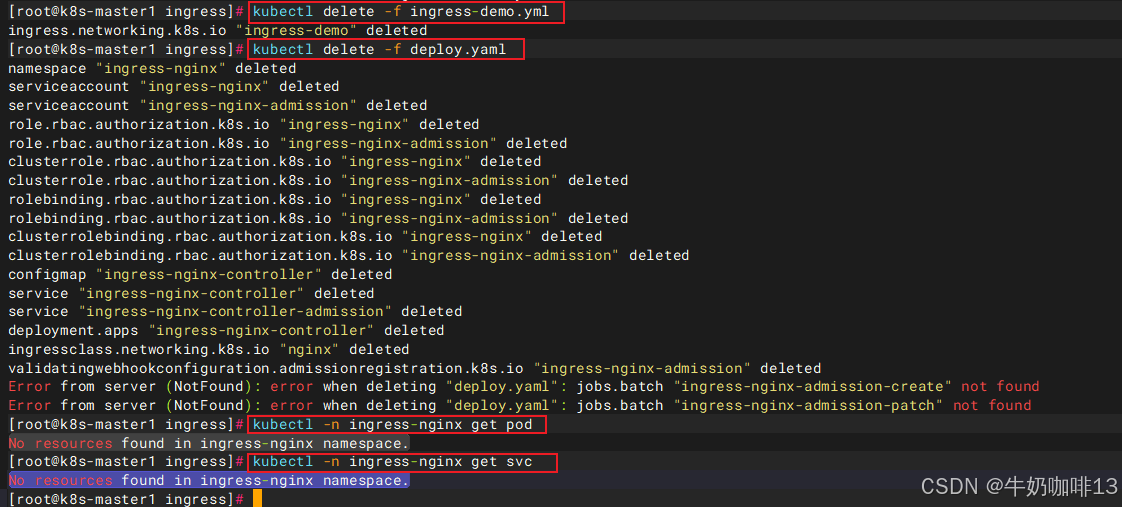

#最终测试完成通过后，删除命令如下
kubectl delete -f ingress-demo.yml
kubectl delete -f deploy.yaml

#查看是否删除完成（显示"No resources found in ingress-nginx namespace."则表示删除完成）
kubectl -n ingress-nginx get pod
kubectl -n ingress-nginx get svc

2.3、DaemonSet+HostNetwork+nodeSelector模式使用ingress-nginx

2.3.1、下载并部署ingress资源

首先需要下载ingress相关yaml文件，在nginx controller 0.30.0以及版本之前，需要下载多个yml文件（如：mandatory.yaml、service-nodeport.yaml等）。但在最新nginx controller版本中，这些部署文件合并到一个文件中了，从ingress-nginx/deploy/static/provider/baremetal at main · kubernetes/ingress-nginx · GitHub 下载deploy.yaml文件，这里使用的是最新版本，nginx controller版本为1.15.1，下载后，需要做几个简单修改【即：将registry.k8s.io修改为国内可用的k8s.m.daocloud.io】。

#需要对deploy.yaml文件修改
#1-使用DaoCloud代理替换（推荐）
sed -i 's|registry.k8s.io|k8s.m.daocloud.io|g' deploy.yaml

# 或者使用阿里云镜像替换【备选】
sed -i 's|registry.k8s.io/ingress-nginx/controller|registry.cn-hangzhou.aliyuncs.com/google_containers/nginx-ingress-controller|g' deploy.yaml
sed -i 's|registry.k8s.io/ingress-nginx/kube-webhook-certgen|registry.cn-hangzhou.aliyuncs.com/google_containers/kube-webhook-certgen|g' deploy.yaml

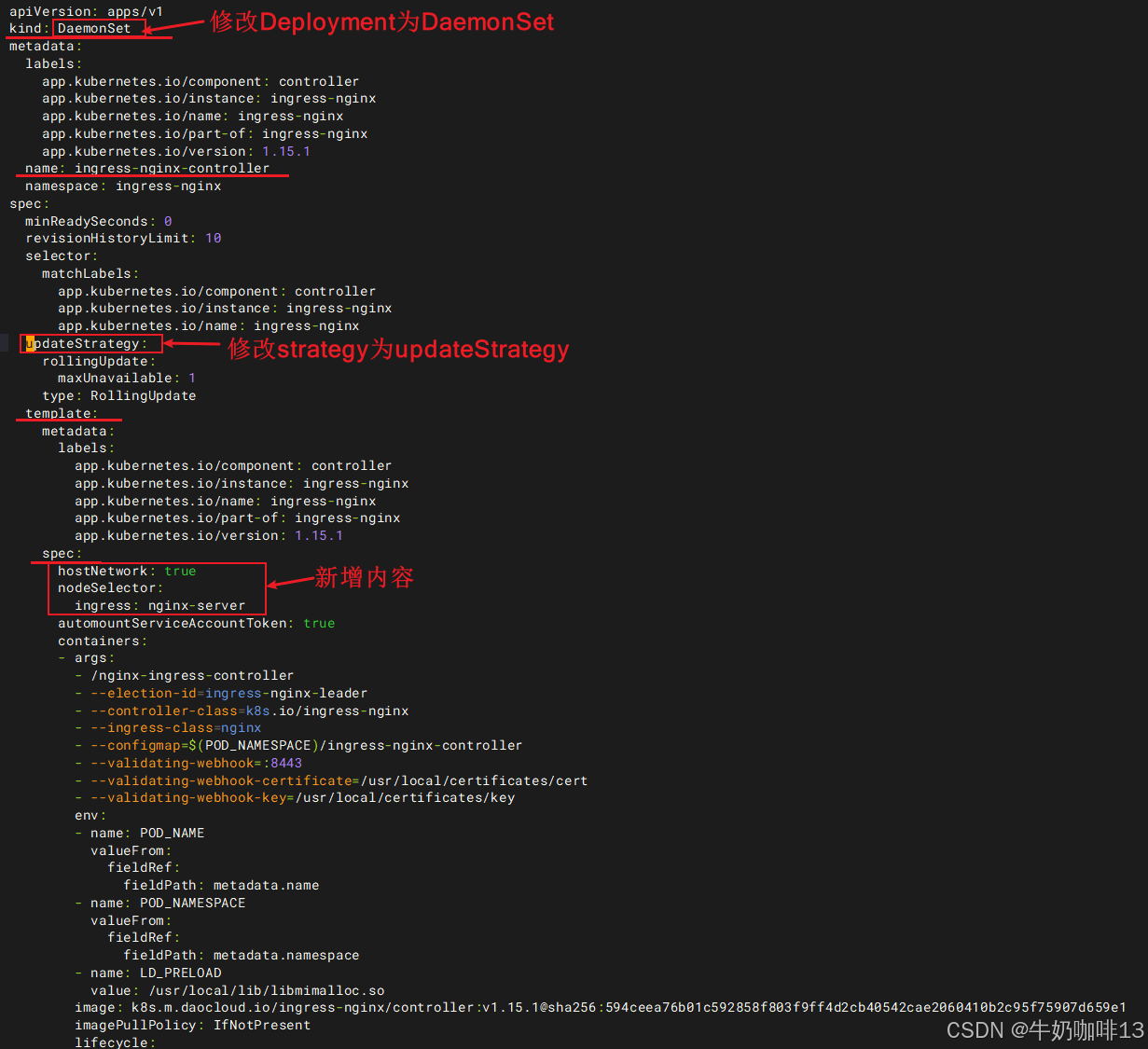

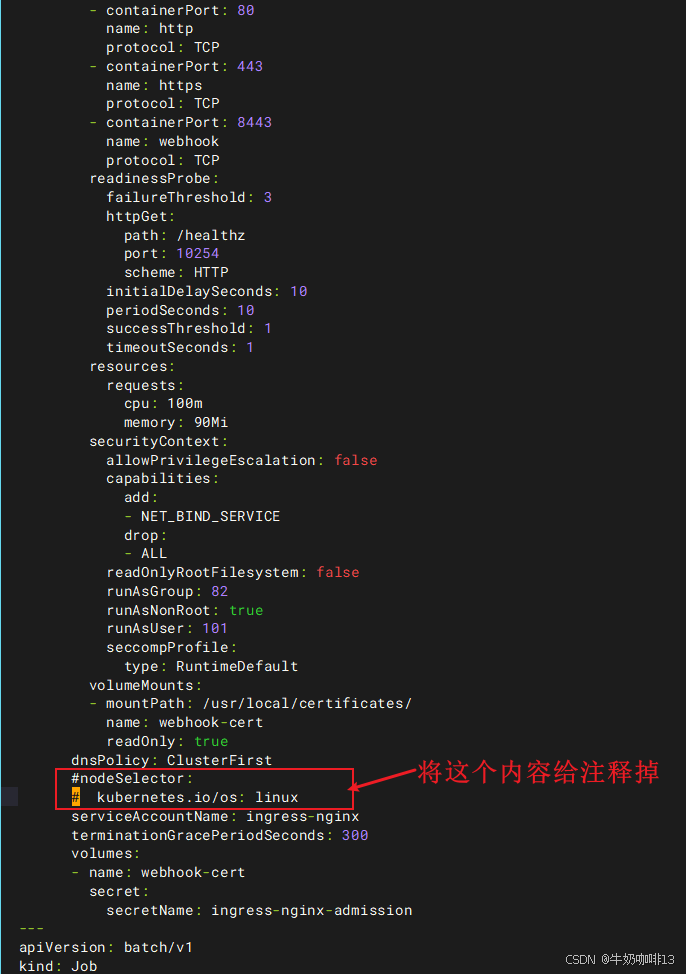

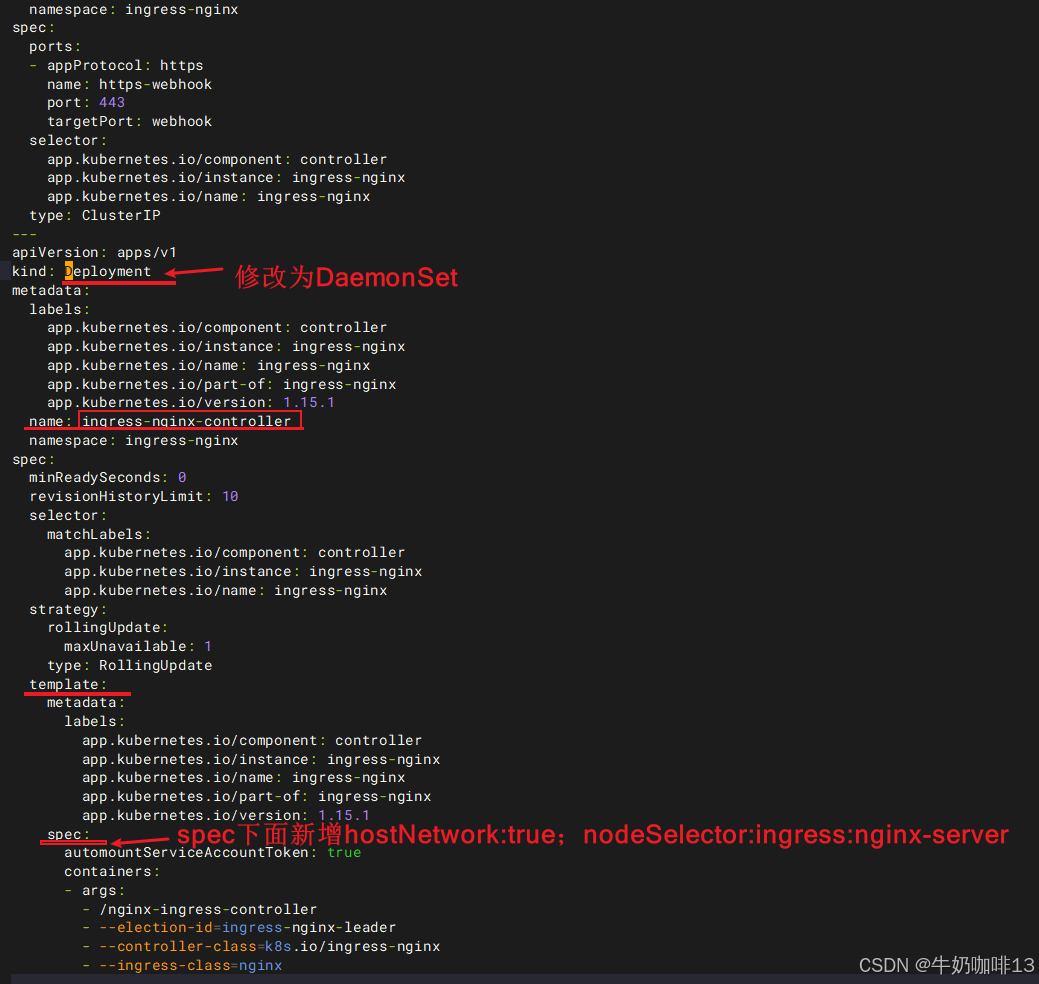

#2-在deployment资源部分，修改名为ingress-nginx-controller的Deployment类型为DaemonSet
kind: DaemonSet

#3-接着在此DaemonSet中的template下的spec中添加如下内容：
#3.1-修改spec下的strategy为updateStrategy

#3.2-这一步配置的操作是【添加网络模式和nodeselector标签，这样ingress-nginx-controller的pod就会部署到特定的node上，并且与宿主机的node网络也打通了，直接使用宿主机的80/433端口就能访问服务】且需要将最后的nodeSelector:kubernetes.io/os: linux注释或者直接修改为ingress: nginx-server。
hostNetwork: true
nodeSelector:
    ingress: nginx-server

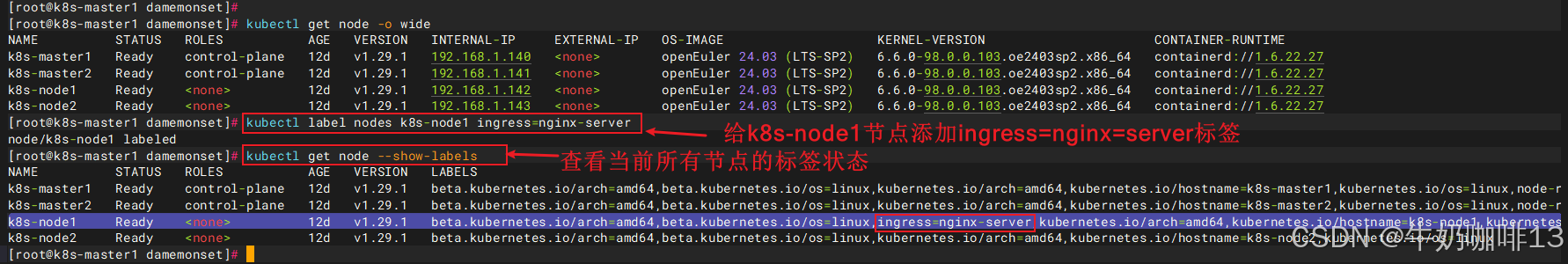

#4-给k8s集群中的任意节点（如：k8s-node1）设置ingress标签
kubectl label nodes k8s-node1 ingress=nginx-server

#5-查看当前所有的节点的标签状态
kubectl get node --show-labels



#创建资源
#ingress-nginx资源部署

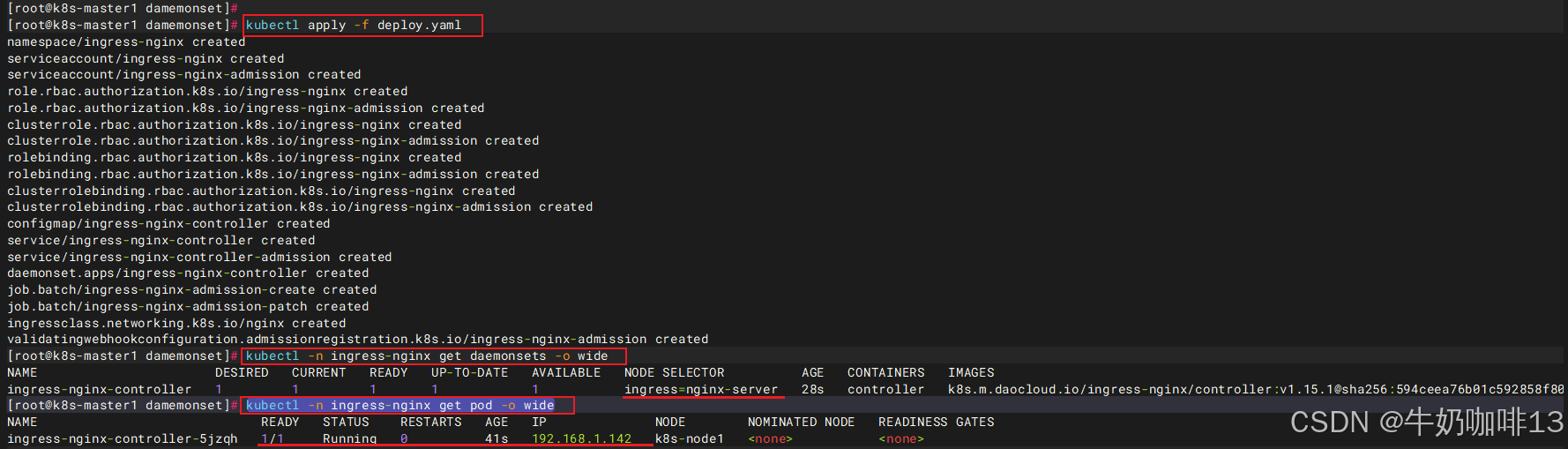

kubectl apply -f deploy.yaml

#查看指定的ingress-nginx的daemonset资源状态（NODE状态必须是ingress=nginx-server）
kubectl -n ingress-nginx get daemonsets -o wide

#查看指定的ingress-nginx的pod资源状态（必须是running;READY必须是1/1;且IP必须是该节点所在的主机IP（如：192.168.1.142）而不是k8s的内部IP才表示成功）
kubectl -n ingress-nginx get pod -o wide

#查看指定的ingress-nginx的pod日志信息
kubectl -n ingress-nginx logs ingress-nginx-controller-5jzqh

#查看指定ingress-nginx的所有service
kubectl -n ingress-nginx get svc

#查看指定ingress-nginx的service的详细信息
kubectl -n ingress-nginx describe svc ingress-nginx-controller

2.3.2、配置部署业务服务资源

即需要配置部署业务所需的deployment及其对应的service资源。

#创建httpd的pod及其service
#一、创建httpd的deployment资源
#1.1-创建资源文件httpd-deployment.yml
cat > httpd-deployment.yml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
   name: httpd-deployment
spec:
  replicas: 3
  selector:
   matchLabels:
     app: httpd_server
  template:
   metadata:
     labels:
       app: httpd_server
   spec:
    containers:
    - name: httpd-web
      image: library/httpd:2.4.67
      ports:
      - containerPort: 80
EOF


#1.2-创建指定资源
kubectl apply -f httpd-deployment.yml

#1.3查看当前所有pod状态
kubectl get pod



#二、创建对应如上httpd-deployment.yml资源的service
#2.1-创建指定deployment的service资源文件httpd-service.yml
cat >httpd-service.yml<<EOF
apiVersion: v1
kind: Service
metadata:
  name: httpd-service
spec:
 type: NodePort
 selector:
  app: httpd_server
 ports:
 - protocol: TCP
   port: 80
   nodePort: 30060
   targetPort: 80
EOF

#2.2-创建指定的资源文件
kubectl apply -f httpd-service.yml

#2.3-查看当前所有的service
kubectl get svc

#创建nginx的pod及其service
#一、创建nginx的deployment资源
#1.1-创建资源文件nginx-deployment.yml
cat > nginx-deployment.yml <<EOF
apiVersion: apps/v1
kind: Deployment
metadata:
   name: nginx-deployment
spec:
  replicas: 3
  selector:
   matchLabels:
     app: nginx_server
  template:
   metadata:
     labels:
       app: nginx_server
   spec:
    containers:
    - name: nginx-web
      image: library/nginx:1.28.3
      ports:
      - containerPort: 80
EOF


#1.2-创建指定资源
kubectl apply -f nginx-deployment.yml

#1.3查看当前所有pod状态
kubectl get pod -o wide



#二、创建对应如上nginx-deployment.yml资源的service
#2.1-创建指定nginx的service资源文件nginx-service.yml
cat >nginx-service.yml<<EOF
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
 selector:
  app: nginx_server
 ports:
 - protocol: TCP
   port: 80
   targetPort: 80
EOF

#2.2-创建指定的资源文件
kubectl apply -f nginx-service.yml

#2.3-查看当前所有的service
kubectl get svc

#2.4-使用curl连接httpd-service与nginx-service
curl 10.97.0.199
curl 10.104.53.148

2.3.3、创建ingress服务

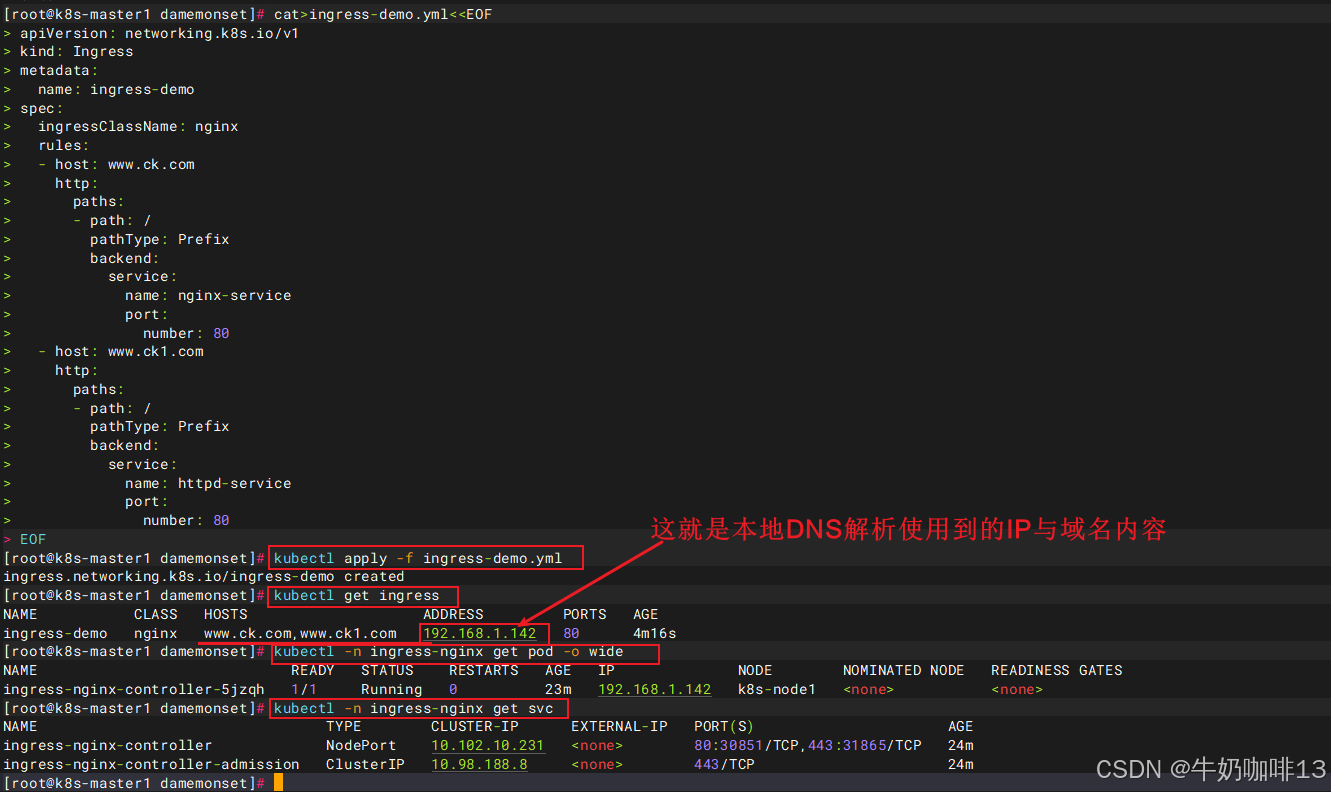

#创建一个ingress服务，让外部可以通过域名来访问pod
cat>ingress-demo.yml<<EOF
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-demo
spec:
  ingressClassName: nginx
  rules:
  - host: www.ck.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: nginx-service
            port:
              number: 80
  - host: www.ck1.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: httpd-service
            port:
              number: 80
EOF

#创建指定的资源
kubectl apply -f ingress-demo.yml

#查看ingress的状态信息
kubectl get ingress

#查看指定ingress-nginx命名空间下的所有pod状态详情
kubectl -n ingress-nginx get pod -o wide

#查看ingress-nginx命名空间下的所有Service状态
kubectl -n ingress-nginx get svc

#配置本地域名解析（即：在本地域名解析文件中添加指定了标签名称的podIP与域名）
#windows系统的本地域名解析文件是【C:\Windows\System32\drivers\etc\hosts】
#linux系统的本地域名解析文件是【/etc/hosts】
192.168.1.142 www.ck.com
192.168.1.142 www.ck1.com

#浏览器直接访问【域名】
http://www.ck.com
http://www.ck1.com

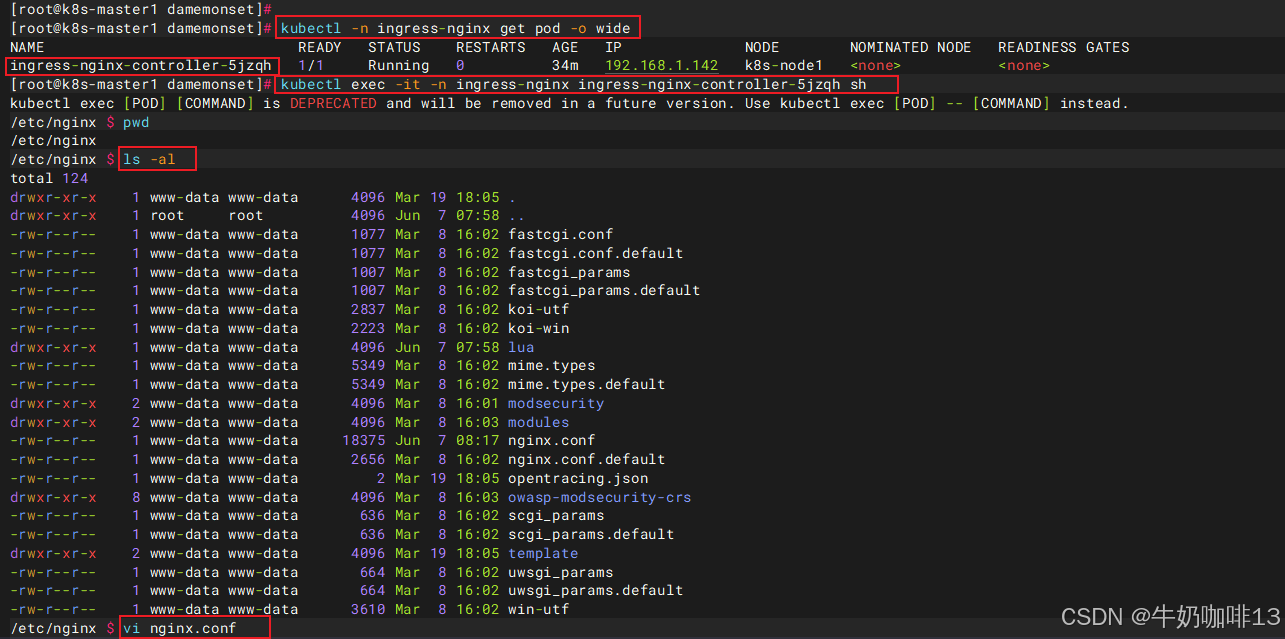

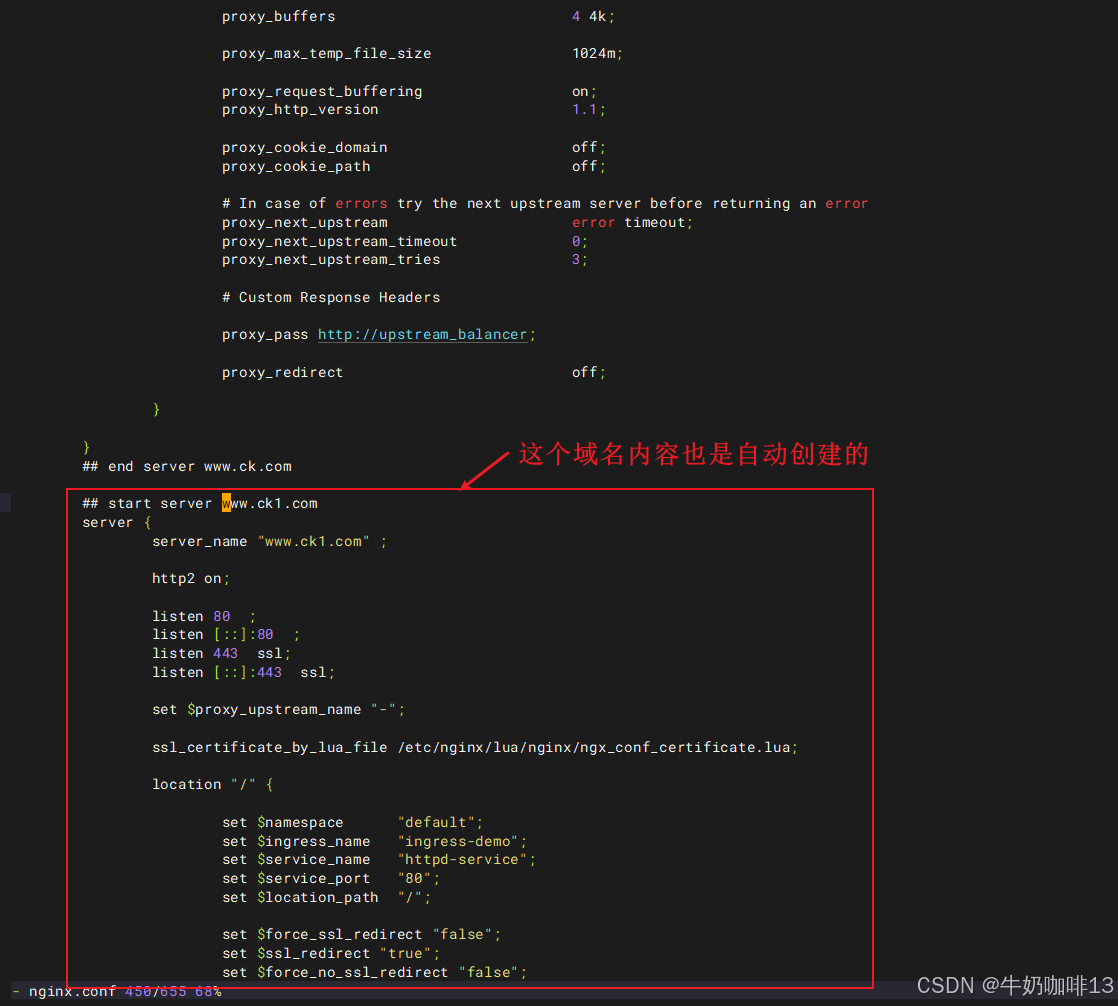

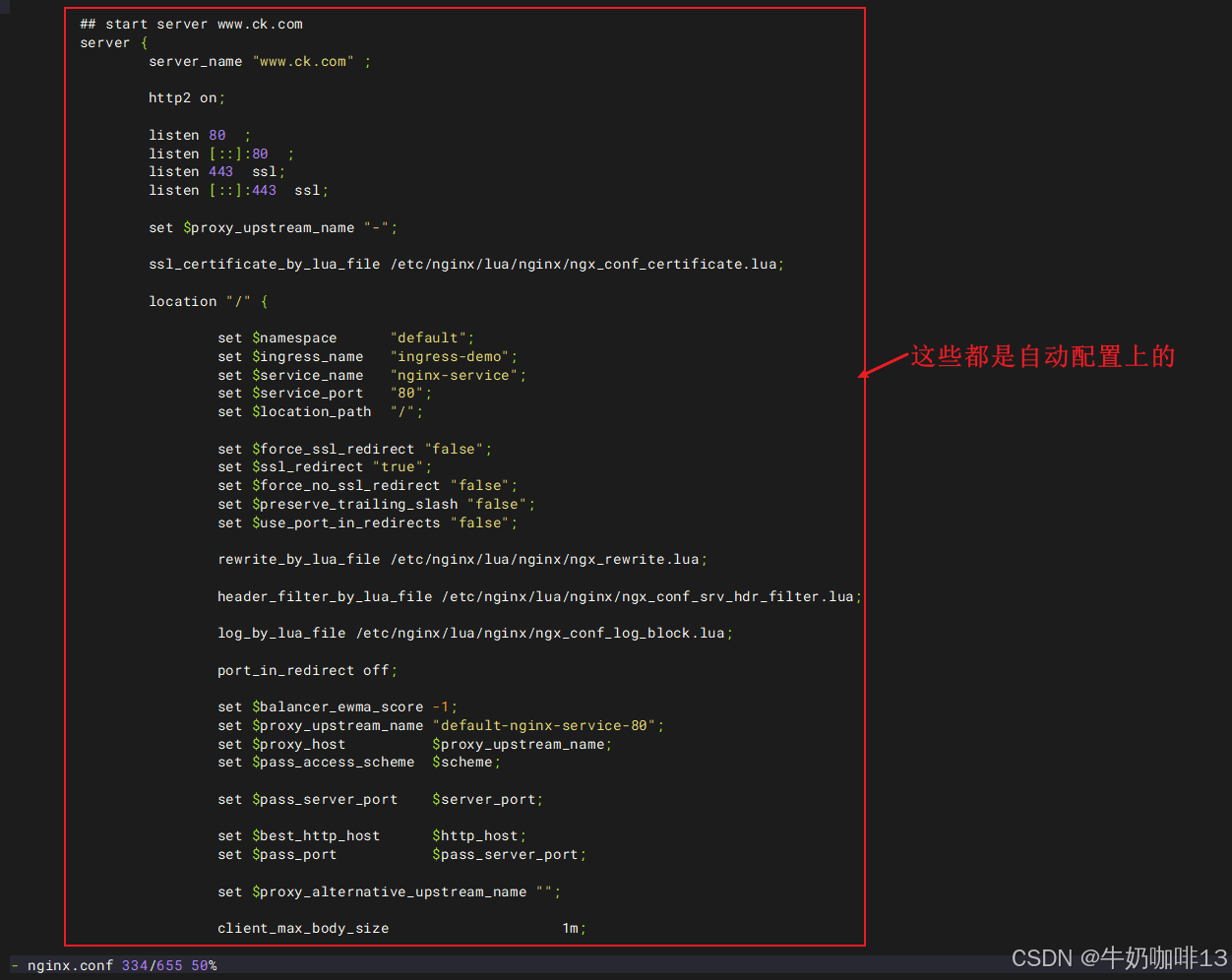

#剖析《ingress-controller会动态加载ingress服务资源，而不用手动配置》
#1-查看指定ingress-nginx命名空间下的所有pod状态详情
kubectl -n ingress-nginx get pod -o wide

#2-进入ingress-nginx的pod容器中（默认就在/etc/nginx目录下直接查看nginx.conf文件是否包含ingress服务的网站域名配置，有则表示是动态配置上的）
kubectl exec -it -n ingress-nginx ingress-nginx-controller-5jzqh sh

#也就是说需要配置网站域名内容只需要修改ingress服务资源文件后重新创建即可！！！

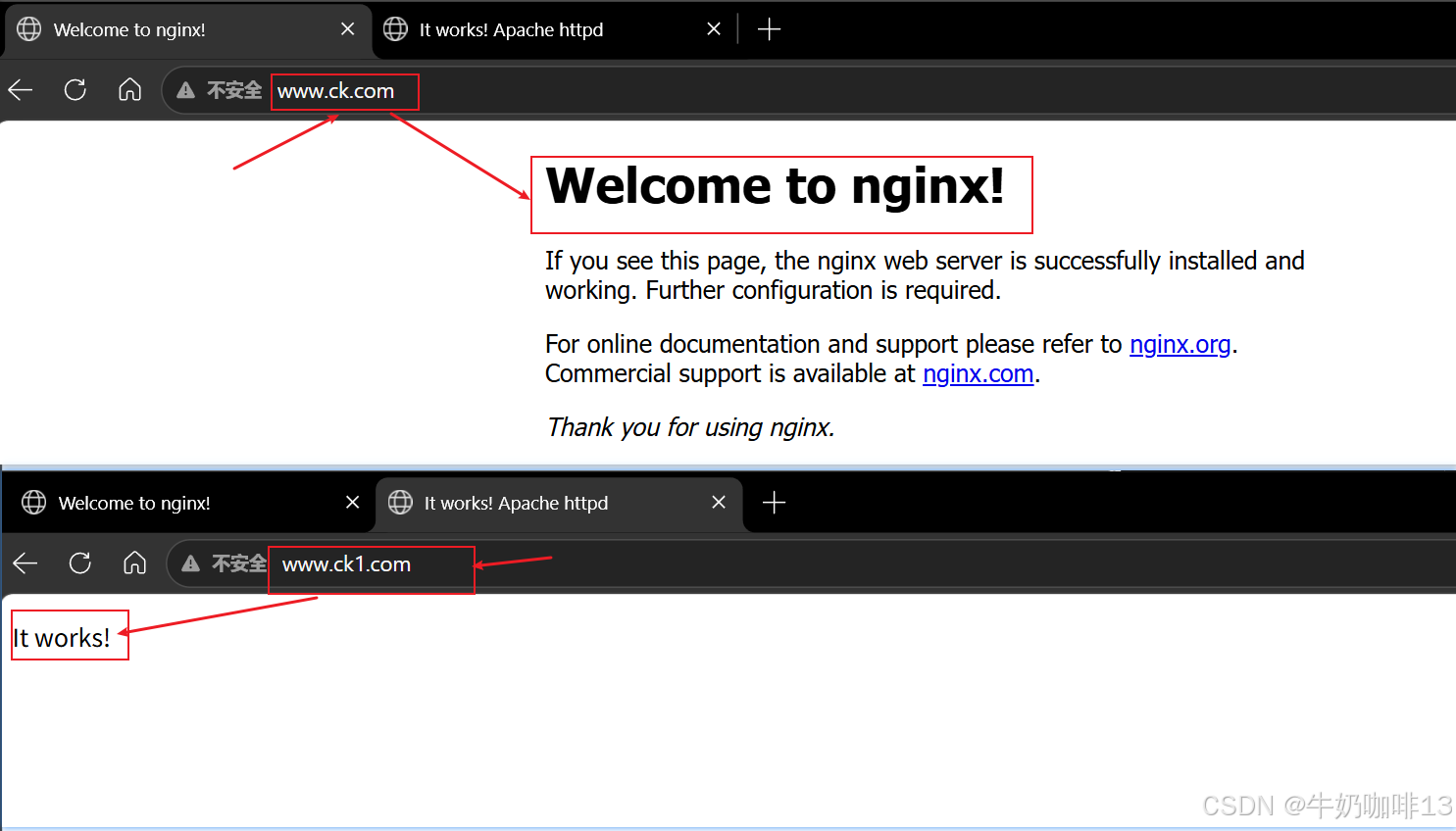

如上图，通过不同的域名可以正确显示不同pod组的service内容，则表示ingress-nginx配置成功！
