1. 产品概述
智能家居网关是家庭IoT生态的"中枢神经"，负责连接、管理、桥接各类智能设备（传感器、灯具、门锁、摄像头等），并提供云端接入和本地自动化能力。随着Matter协议在2024-2025年加速普及，支持WiFi + BLE + Thread三模通信的Matter家庭网关已成为市场主流。
市场定位 ：面向消费级智能家居用户与企业级公寓/酒店IoT管理方，核心诉求是多协议兼容、低功耗待机、本地化AI处理、无缝跨生态联动（Apple HomeKit / Google Home / Amazon Alexa / 米家）。
代表型号与价格区间：
|------------------------------------------------------------------------------------------------------|-----------|---------------------------------|-------------|
| 产品 | 品牌 | 协议支持 | 价格(USD) |

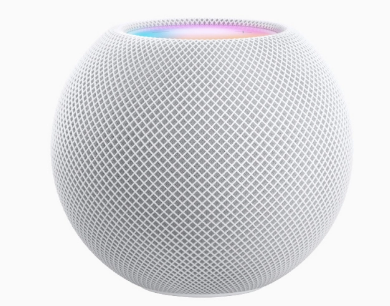

| HomePod mini
| Apple | WiFi + Thread + BLE | 99 |

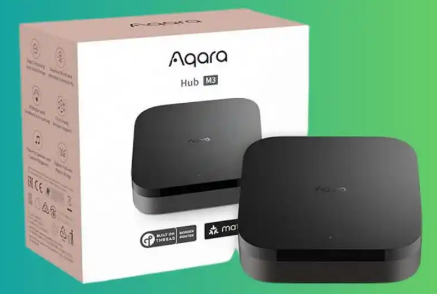

| Aqara Hub M3  | Aqara | WiFi + Zigbee + BLE + Thread | 129 |

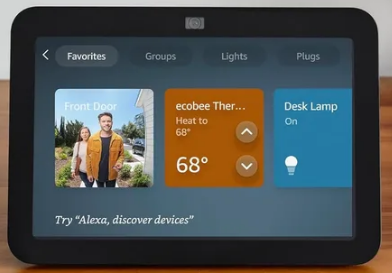

| Echo Hub
| Amazon | WiFi + Zigbee + Thread + BLE | 179 |

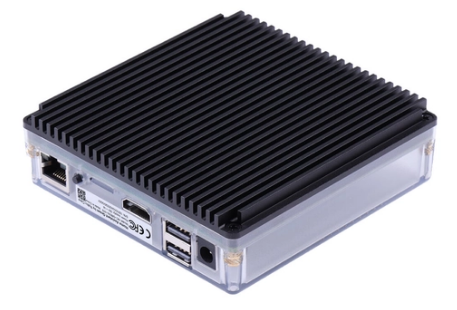

| Home Assistant Green  | Nabu Casa | WiFi + BLE + Zigbee/Thread(USB) | 99 |

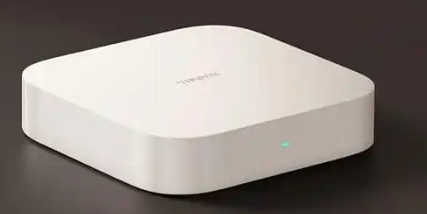

| 小米智能多模网关2
| 小米 | WiFi + Zigbee + BLE | ~¥199 |
市场规模 ：据DataInsightsMarket数据，全球智能家居网关市场2025年估值约150亿美元 ，预计到2033年达到450亿美元 ，CAGR约14.7%。增长驱动力包括：Matter协议标准化消除生态壁垒、智能家居设备渗透率提升（全球已超过3.5亿户）、边缘AI算力需求激增。
2. 硬件架构设计

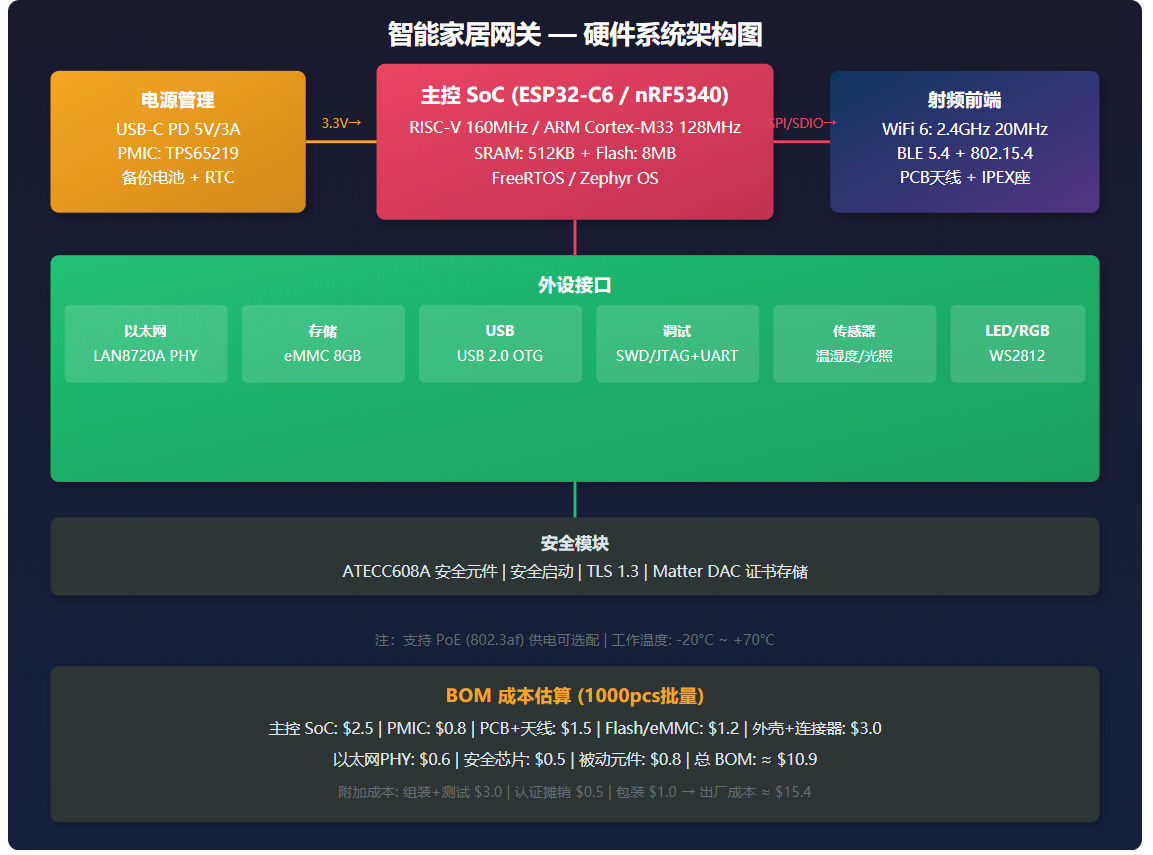

2.1 系统架构框图
以下展示了智能家居网关的硬件系统架构，从电源管理到多协议射频的完整设计：
2.2 主控芯片选型对比
网关产品的核心选型围绕WiFi+BLE双模SoC展开，当前市场主流方案如下：
|----------------|--------------------------|-----------------------------------|------------------------|
| 参数 | ESP32-C6 | nRF5340 + nRF7002 | QCC74xM (Qualcomm) |
| CPU内核 | RISC-V 32-bit 160MHz | ARM Cortex-M33 128MHz + M33 64MHz | ARM Cortex-M4F + DSP |
| WiFi | 802.11ax (WiFi 6) 2.4GHz | 802.11ax via nRF7002 | 802.11ac |
| 蓝牙 | BLE 5.4 + 802.15.4 | BLE 5.4 + 802.15.4 | BLE 5.3 |
| SRAM | 512KB | 512KB + 64KB | 768KB |
| Flash | 外挂8MB | 1MB内部 + 外挂 | 外挂 |
| Matter支持 | ✅ 原生 | ✅ 原生 (推荐方案) | ✅ 支持 |
| 工作功耗(WiFi) | ~80mA @3.3V | ~60mA @3.3V (nRF7002) | ~120mA @3.3V |
| 深度睡眠 | 7μA | 1.5μA | 15μA |
| 单价(10K量) | ~2.0 | \~6.0 (双芯片) | ~$4.5 |
| 开发生态 | ESP-IDF (成熟) | nRF Connect SDK/Zephyr | Qualcomm SDK |
| 适用场景 | 性价比型网关 | 高性能/低功耗型 | 企业级多媒体网关 |
推荐方案 ：对于消费级智能家居网关，ESP32-C6 以$2.0单芯片实现WiFi6+BLE5.4+Matter支持，性价比最高。对于需要Thread边界路由功能的场景，nRF5340+nRF7002双芯片方案虽然成本更高，但功耗控制和RF性能更优，被Google/Nordic官方推荐为Matter边界路由器参考设计。
2.3 电源管理方案
USB-C PD (5V/3A) ──→ TPS65219 PMIC ──→ 3.3V (SoC+RF)
│ ──→ 1.8V (Flash/eMMC)
│ ──→ 1.2V (Core)
│ ──→ 3.3V (Sensor)
┌────┘
└──→ 锂电池充电 (可选备份)网关为常供电设备，但需支持断电场景下的短时续航（如发送断电告警）。推荐使用TPS65219 PMIC，支持多路输出与电源排序。关键设计要点：
- WiFi发射瞬间电流可达600mA，需大容量去耦电容（100μF钽电容+0.1μF MLCC）就近放置
- 支持PoE供电时需增加Si3404 PoE PD控制器，总成本增加约$2.0
2.4 PCB关键布线要点
- 天线区域：PCB板边净空区 ≥ 5mm，天线匹配网络靠近天线馈点，特性阻抗控制在50Ω
- 数字/模拟地分割：RF区域使用独立接地铜皮，通过磁珠单点连接数字地
- DDR/eMMC走线：等长匹配 ±25mil，差分阻抗100Ω
- 去耦电容：每个电源引脚放置0.1μF+10μF组合，靠近引脚放置
- 层叠建议：4层板（信号-地-电源-信号），板厚1.6mm，FR-4
3. 软件架构设计

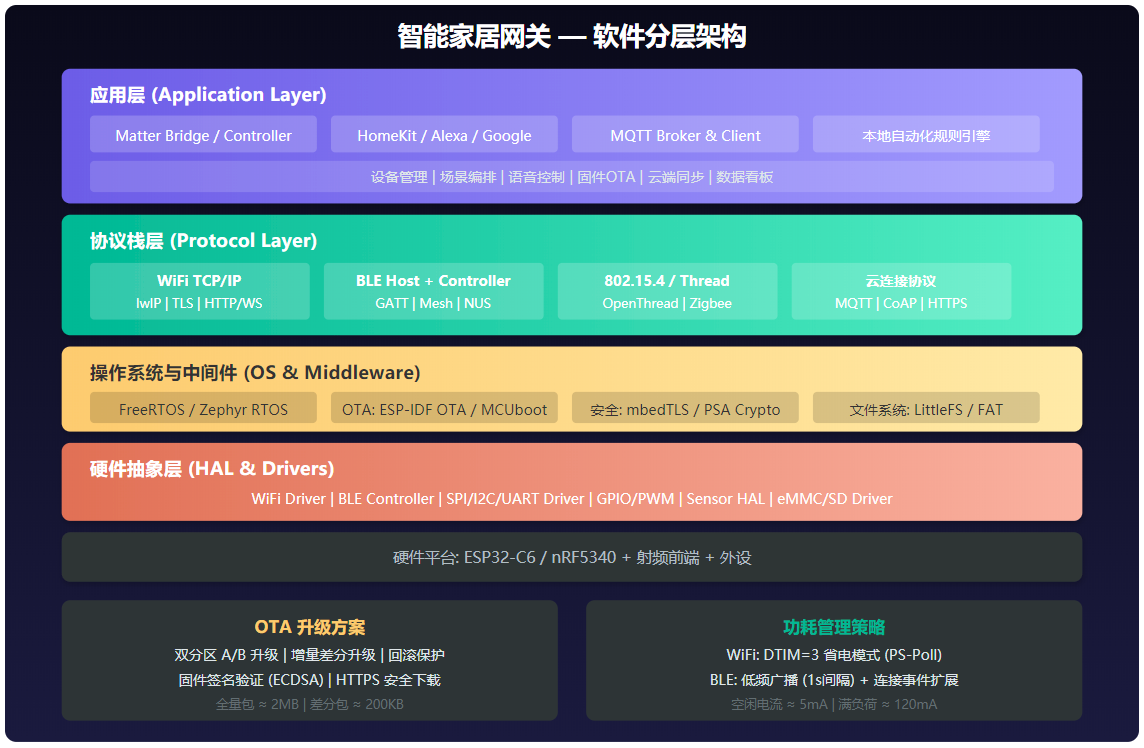

3.1 分层架构图
3.2 OS选型：RTOS vs Linux
|-------------|--------------------------------|------------------------------------|
| 维度 | FreeRTOS/Zephyr | Embedded Linux (OpenWrt/Yocto) |
| RAM需求 | 256KB-512KB | ≥ 64MB |
| Flash需求 | 4-8MB | ≥ 128MB |
| 启动时间 | < 500ms | 5-15s |
| 功耗 | ~80mA (Active) | ~500mA+ |
| 协议栈支持 | lwIP + BLE Host + Matter (SDK) | 完整TCP/IP + BlueZ + Matter |
| 开发难度 | 中等 | 较高 |
| BOM增量 | 基准 | +$8-15 |
结论：消费级网关推荐FreeRTOS/Zephyr，功耗低、启动快、BOM可控。企业级/多媒体网关（带摄像头处理）使用Linux方案。
3.3 协议栈分层
┌──────────────────────────────────────────────────┐
│ 应用协议层 │
│ Matter (Application Layer) / MQTT / CoAP / HTTP │
├──────────────────────────────────────────────────┤
│ 安全传输层 │
│ TLS 1.3 / DTLS 1.2 / PSA Crypto │
├─────────────┬─────────────┬──────────────────────┤
│ WiFi Stack │ BLE Stack │ 802.15.4 Stack │
│ TCP/IP │ GATT/GAP │ Thread / Zigbee │
│ lwIP │ Host │ OpenThread │
│ WiFi MAC │ Controller │ 15.4 MAC │
└─────────────┴─────────────┴──────────────────────┘3.4 OTA升级方案
采用双分区A/B无缝升级机制，配合HTTPS安全通道：
- 下载阶段：网关从云平台检测新固件 → 下载到OTA分区并校验SHA-256
- 切换阶段：设置启动标志 → 重启 → Bootloader验证新固件签名 → 切换到新分区
- 回滚保护：新固件启动后须在5分钟内上报"健康状态"，否则自动回滚到旧版本
- 增量升级：使用差分算法（如BSDiff），差分包通常为全量包的10-15%
4. 关键技术挑战与解决方案
4.1 WiFi与蓝牙共存干扰处理
这是双模网关最核心的技术难题------2.4GHz频段同时运行WiFi和BLE会产生同频干扰。
|-----------------|-----------------|-------------|-------------|
| 方案 | 原理 | 效果 | 适用场景 |
| AFH (自适应跳频) | BLE跳过WiFi占用的信道 | 减少60-70%碰撞 | BLE-SoC内置支持 |
| 时分复用 (TDM) | WiFi与BLE分时占用RF | 完全消除干扰 | 需芯片级支持PTA引脚 |
| 天线隔离 | 两套天线物理隔离15mm+ | 减少20-30dB干扰 | PCB空间充裕时 |
| WiFi信道选择 | 固定WiFi到低信道(CH1) | 与BLE高频段错开 | 简单有效 |
| BLE信道限制 | 仅使用CH37/38/39广播 | 避开WiFi主信道 | 广播效率降低 |
最佳实践 ：ESP32-C6内置共存管理器（Coexistence Module），通过3线PTA接口（Request/Grant/Priority）动态仲裁WiFi和BLE的RF访问。推荐配置：
- WiFi优先数据传输（TCP重传成本高）
- BLE连接事件避开WiFi Beacon周期
- 使用WiFi信道1 + BLE避开2402-2422MHz区域
4.2 连接稳定性
- WiFi漫游：支持802.11r (Fast BSS Transition)，切换AP延迟 < 50ms
- BLE Mesh自愈：设备离线后通过邻居节点重新路由，恢复时间 < 3s
- 断网本地缓存：离线时本地规则引擎继续工作，联网后增量同步
4.3 数据安全
|----------|------------------------------|
| 层次 | 安全机制 |
| 设备认证 | Matter DAC证书链 + ECDSA |
| 通信加密 | TLS 1.3 (云连接) + AES-CCM (本地) |
| 固件安全 | Secure Boot + 固件签名验证 |
| 密钥存储 | ATECC608A安全元件（防物理攻击） |
| 数据隐私 | 本地处理优先，仅脱敏数据上云 |
5. 开发工具链与调试方法
|--------------------------------|------------------------------|---------------------|
| 工具 | 用途 | 平台 |
| ESP-IDF v5.3+ | ESP32 SDK (含Matter SDK) | Windows/Linux/macOS |
| nRF Connect SDK v2.6+ | Nordic SDK (Zephyr + Matter) | Linux/macOS |
| Wireshark + nRF Sniffer | BLE抓包分析 | 全平台 |
| Ellisys Bluetooth Analyzer | 专业蓝牙协议分析 | Windows |
| Saleae Logic Analyzer | SPI/I2C/UART时序分析 | 全平台 |
| J-Link / CMSIS-DAP | SWD调试 | 全平台 |
| Matter Test Harness | Matter认证测试 | Linux |
| iperf3 | WiFi吞吐量测试 | 全平台 |
自动化测试建议：搭建CI/CD Pipeline（GitHub Actions + 自建硬件Farm），每次提交自动编译 → 烧录 → 运行Matter认证测试套件 → 生成报告。
6. 市场前景与竞品分析
6.1 竞争格局
|----------------|-----------------|-------------------------|---------------|
| 厂商 | 产品 | 优势 | 劣势 |
| Apple | HomePod mini | 生态闭环体验极佳，Thread边界路由 | 仅支持HomeKit，封闭 |
| Amazon | Echo Hub | Alexa生态庞大，Zigbee+Thread | 强依赖云端，本地能力弱 |
| Aqara (绿米) | Hub M3 | 多协议最强，Zigbee 3.0原生 | 价格偏高，海外渠道弱 |
| 小米 | 多模网关2 | 极致性价比(¥199)，米家生态 | 海外支持有限 |
| Nabu Casa | HA Green | 开源社区驱动，插件生态丰富 | 仅面向DIY用户 |
| Samsung | SmartThings Hub | 三星生态，Matter ready | 市场份额下滑 |
6.2 趋势判断
- Matter协议标准化 将大幅降低网关开发门槛，2026年Matter设备出货量预计超5亿台（CSA联盟预测）
- 边缘AI集成是下一战场：在网关端运行TinyML模型（语音唤醒、异常检测），减少云端依赖
- Thread边界路由功能将成为标配，苹果/Google已将此功能内置到旗舰音箱中
- 开源方案崛起：Home Assistant + ESP32-C6的组合让个人开发者也能构建功能完整的智能家居网关
- 中国市场专属：米家/Zigbee生态深厚，Matter推广需要更长时间
参考资料
- DataInsightsMarket, Home Smart Gateway Market Report 2026
- Espressif ESP32-C6 Datasheet v1.2
- Nordic nRF5340 + nRF7002 Product Specification
- CSA Matter 1.3 Specification
- Fortune Business Insights, Smart Home Market 2026
