BS66F350增强型触摸 A/D 闪存单片机,用于带触摸按键和LED显示的MCU

BS66F350是一款A/D+LED触控Flash单片机，专为需要触摸按键和LED显示的应用场景设计。它属于BS66F3xx系列中的中端型号，在BS66F340基础上大幅扩展了I/O和触控通道，是电饭煲、电磁炉、空气净化器等小家电控制板的常用方案。

核心定位：8位RISC架构，内置触控模块省去外部触摸IC，LED驱动能力直接推数码管/指示灯，一颗芯片搞定人机交互。

主要规格参数

参数	规格

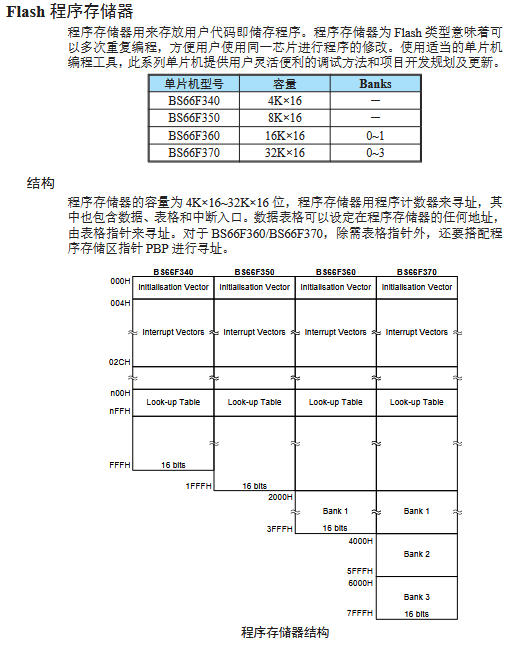

Flash程序存储器	8K × 16位
RAM数据存储器	768 × 8位
EEPROM	128 × 8位（100万次擦写）
工作电压	2.2V~5.5V（依频率而定）
系统时钟	8MHz/12MHz/16MHz可选
指令周期	16MHz时0.25μs（4个时钟/指令）
I/O口数量	最多40个
触控按键	20个通道
A/D转换器	12位分辨率，8通道
定时器	2个CTM + 1个STM + 1个PTM
通信接口	SPI/I²C（SIM）、UART
堆栈层数	8层
封装	44/48脚LQFP

核心特点

内置触控模块，零外围做触摸

集成20个触控按键通道，支持自电容感应

无需外部触摸IC和大量外围器件

每个按键仅需一个感应电容（通常10pF左右）

支持防水、防干扰设计，通过软件调节灵敏度

LED驱动能力，直接推数码管

支持LED直接驱动，可配置为共阴或共阳接法

配合定时器实现动态扫描，节省I/O

适合做数码管显示、LED指示灯阵列

12位高精度A/D

8路外部模拟输入（AN0~AN7）

内置温度传感器，可做温度检测

支持自动转换模式，减轻CPU负担

丰富的通信接口

SPI/I²C：接传感器、EEPROM、显示屏

UART：接WiFi模块、蓝牙、串口屏

低功耗设计

支持正常/低速/空闲/休眠多种模式

休眠电流仅几个微安

PA口支持唤醒功能，适合电池供电应用

开发友好

Flash可反复烧录10万次

支持在线烧录（ICP）和在应用烧录（IAP）

片上调试（OCDS）方便开发

引脚分布与功能

BS66F350提供44脚和48脚两种LQFP封装，引脚功能高度复用：

关键引脚说明：

引脚类型	代表引脚	功能
触控按键	PC0/KEY5 ~ PC7/KEY12, PD0/KEY13 ~ PD7/KEY20	20路触摸输入
LED/数码管驱动	PA1/CTP0, PA5/CTP0B, PE6/CTP1, PE7/CTP1B	定时器PWM输出驱动LED
A/D输入	PB0/AN0 ~ PB7/AN7	8路12位模拟输入
通信接口	PA0/SDO, PA2/SCS, PB0/SDI, PB1/SCK, PB2/TX, PB3/RX	SPI/I²C/UART
时钟晶振	PA3/XT1, PA4/XT2, PE4/OSC1, PE5/OSC2	外接32.768kHz或高频晶振
烧录调试	PA0/ICPDA, PA2/ICPCK	在线烧录接口

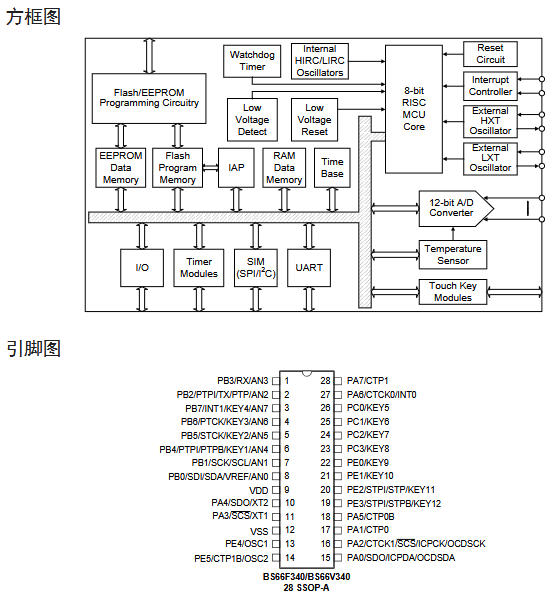

内部功能框图

典型应用场景

电饭煲/电磁炉：触摸按键面板 + LED数码管显示 + 温度检测

空气净化器：触摸控制 + 风速LED指示 + PM2.5传感器A/D采集

智能台灯：触摸调光 + 亮度LED显示

咖啡机：多按键触摸菜单 + 温度控制

体脂秤：触摸按键 + LCD/LED驱动 + 称重传感器A/D

触控按键设计要点

感应电容选择

典型值：10pF~30pF

根据面板厚度和材质调整，玻璃面板用电容偏小

灵敏度调节

通过寄存器调整触控振荡器频率（500kHz~2MHz）

软件设置检测阈值，适应不同环境

PCB布局建议

感应走线尽量短，远离电源线和高频信号

触控按键背面避免铺地，或保持足够间距

每个按键独立感应电容，不要共用

LED显示驱动方案

BS66F350没有专用LED驱动模块，但通过定时器PWM输出配合软件扫描可实现：

数码管动态扫描

使用CTM/PTM产生扫描时序

I/O口分时选通位码和段码

利用人眼视觉暂留实现稳定显示

LED指示灯阵列

直接I/O驱动小电流LED（加限流电阻）

或配合三极管/驱动芯片扩展电流能力

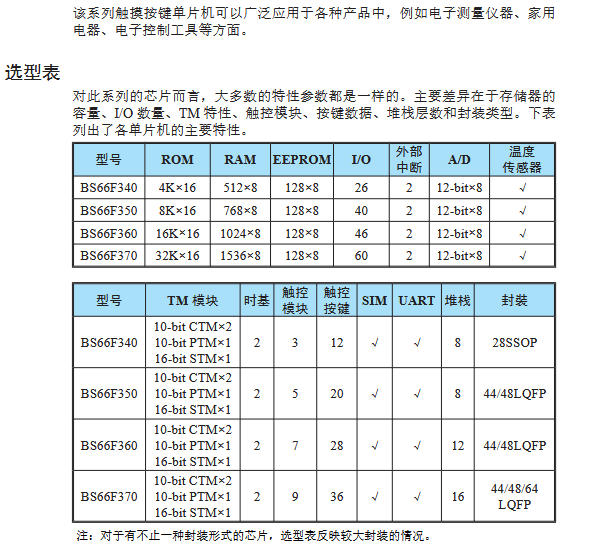

选型对比（同系列）

型号	Flash	RAM	I/O	触控键	封装	适用场景
BS66F340	4K	512	26	12	28SSOP	简单触摸，小面板
BS66F350	8K	768	40	20	44/48LQFP	中等复杂度，多按键
BS66F360	16K	1024	46	28	44/48LQFP	复杂触摸，大面板
BS66F370	32K	1536	60	36	44/48/64LQFP	高端应用，全功能
