不同VLAN间通信方法和配置

不同VLAN间通信的方法和配置

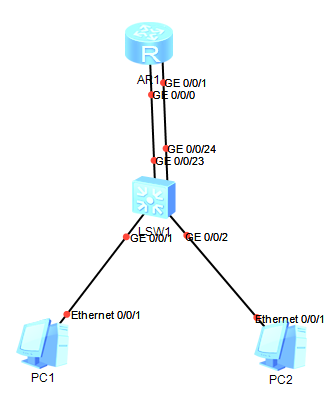

1. 多接口直连

这种方法比较传统，路由器的每一个接口连接一个vlan，一个接口对应到一个网段。

由于每个VLAN都对应一个路由器的物理接口，适用于VLAN比较少的场景（路由器的接口通常比较少）。

配置思路

在交换机划分VLAN，与PC互联接口配置为ACCESS口，与路由器互联的接口也配置为ACCESS口（出交换机的报文剥离VLAN标签、进入交换机的报文打上对应的VLAN标签）；
在路由器的物理接口上配置不同的网段；

交换机配置

复制代码

# 创建VLAN
vlan batch 10 20

# 配置与PC1的互联的接口为VLAN10
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10

# 与PC2互联接口 VLAN20
 interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20

# 配置与路由器互联的接口VLAN
#
interface GigabitEthernet0/0/23
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/24
 port link-type access
 port default vlan 20

路由器配置

复制代码

# 配置0口为vlan10的网段网关
interface GigabitEthernet0/0/0
 ip address 192.168.1.1 255.255.255.0
 dhcp select interface
# 配置1口为vlan20的网段网关
interface GigabitEthernet0/0/1
 ip address 192.168.2.1 255.255.255.0
 dhcp select interface

测试PC1与PC2互通

复制代码

PC>ping 192.168.2.254

Ping 192.168.2.254: 32 data bytes, Press Ctrl_C to break
From 192.168.2.254: bytes=32 seq=1 ttl=127 time=78 ms
From 192.168.2.254: bytes=32 seq=2 ttl=127 time=79 ms
From 192.168.2.254: bytes=32 seq=3 ttl=127 time=78 ms
From 192.168.2.254: bytes=32 seq=4 ttl=127 time=62 ms
From 192.168.2.254: bytes=32 seq=5 ttl=127 time=47 ms

--- 192.168.2.254 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 47/68/79 ms

测试从PC1 ping PC2可以通。

说明：当PC1访问PC2时，发现PC2并不在同一网段，需要通过网关路由转发，因此二层需要封装网关MAC地址，PC1检查本地ARP表项如果存在网关MAC则直接封装否则发送ARP请求，当ARP请求报文到达交换机后交换机通过泛洪ARP报文到交换机VLAN 10所有接口，这时路由器0口也能收到ARP报文且这个报文目的地址就是它自己，因此回复ARP报文给PC1。

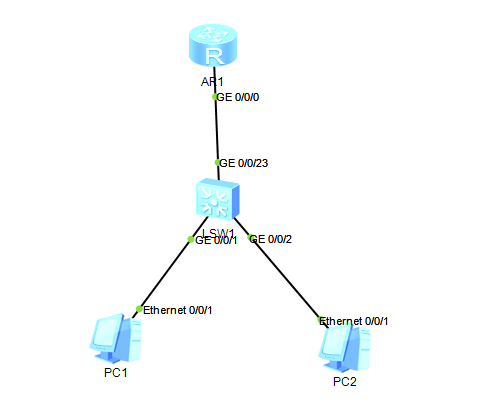

2. 单臂路由

通过路由器的一个物理接口划分出多个子接口，每个子接口对应一个vlan，通过打标签"802.1Q"区分不同vlan流量。

这种方式节省路由器的物理接口，但是所有vlan流量都集中在这个接口上，流量大时容易阻塞。一般适用于小业务场景或者预算比较少情况。

交换机配置

复制代码

interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 20
# 与路由器互联接口配置为干道，允许vlan 10 20通过，在路由器上区分流量
interface GigabitEthernet0/0/23
 port link-type trunk
 port trunk allow-pass vlan 10 20

路由器配置

复制代码

#
interface GigabitEthernet0/0/0
# 配置不同子接口对应不同vlan业务，在子接口上接收对应vlan标签的报文，并且去掉标签进行三层转发
interface GigabitEthernet0/0/0.10
 dot1q termination vid 10
 ip address 192.168.1.1 255.255.255.0
 arp broadcast enable
 dhcp select interface
#
interface GigabitEthernet0/0/0.20
 dot1q termination vid 20
 ip address 192.168.2.1 255.255.255.0
 arp broadcast enable
 dhcp select interface

测试

复制代码

PC>ping 192.168.2.254

Ping 192.168.2.254: 32 data bytes, Press Ctrl_C to break
From 192.168.2.254: bytes=32 seq=1 ttl=127 time=78 ms
From 192.168.2.254: bytes=32 seq=2 ttl=127 time=78 ms
From 192.168.2.254: bytes=32 seq=3 ttl=127 time=62 ms
From 192.168.2.254: bytes=32 seq=4 ttl=127 time=78 ms
From 192.168.2.254: bytes=32 seq=5 ttl=127 time=63 ms

--- 192.168.2.254 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 62/71/78 ms

需要注意，华为路由器需要在子接口开启arp广播能力，否则子接口无法发送ARP报文。

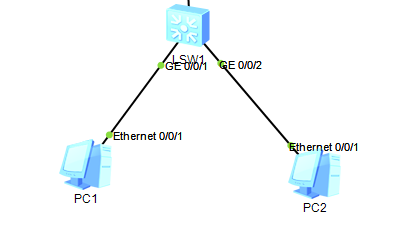

3. 三层交换机

现在最主流的做法，目前交换机基本上都支持3层功能，给每个VLAN都创建一个虚接口（VLANIF）作为网关。

速度快，配置简单，目前绝大多数园区网络、内网都这个做。

交换机配置

复制代码

interface Vlanif10
 ip address 192.168.1.1 255.255.255.0
 dhcp select interface
#
interface Vlanif20
 ip address 192.168.2.1 255.255.255.0
 dhcp select interface

需要特别注意vlanif接口号要和vlan编号对应。

测试互通

复制代码

PC>ping 192.168.2.254

Ping 192.168.2.254: 32 data bytes, Press Ctrl_C to break
From 192.168.2.254: bytes=32 seq=1 ttl=127 time=94 ms
From 192.168.2.254: bytes=32 seq=2 ttl=127 time=31 ms
From 192.168.2.254: bytes=32 seq=3 ttl=127 time=31 ms
From 192.168.2.254: bytes=32 seq=4 ttl=127 time=47 ms
From 192.168.2.254: bytes=32 seq=5 ttl=127 time=32 ms

--- 192.168.2.254 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/47/94 ms

PC1访问PC2的报文，经过交换机时交换机解封装二层发现目的MAC地址为VLANIF 10的MAC地址，因此将报文交给交换机路由模块进行处理。

路由模块解析发现数据报去往目的地址为192.168.2.254，非本地接口地址，查找路由表，匹配中VLAN20的直连路由。
