OSPF 是链路状态协议，链路状态协议通告的是链路状态而不是路由表。运行链路状态协议的路由器会先建立一个协议的邻居关系，然后彼此交互LSA（链路状态通告），每台路由器都会产生LSA，路由器将收到的LSA放到自己的LSDB中。路由器通过LSDB即可掌握全网拓扑结构。每台路由器基于LSDB，使用SPF（最短路径优先Shortest Path First）算法计算出一颗以自己为根，无环树，即到达各个网络的最优路径。然后生成路由表。
骨干路由器（Backbone Router , BR）：至少有一个接口属于骨干区域
区域内路由器：所有接口都属于同一OSPF区域。
区域边界路由器（Area Border Router ,, ABR）:可以同时属于两个以上的区域，但其中一个必须是骨干区域
自治系统边界路由器（AS Boundary Router，ASBR）：只要有一台OSPF设备 引入外部路由的信息，即是ASBR
Totally Stub Area（完全末梢区域）
- 定义：OSPF 特殊区域，用于精简路由表，是 Stub 区域的增强版本。
- 报文规则：拒绝接收 3 类、4 类、5 类 LSA，仅保留区域内路由；由 ABR 下发一条默认路由 0.0.0.0/0。
- 配置：区域内所有设备配置 stub；ABR 额外添加 no-summary，整体为 stub no-summary。
- 约束：不能是 Area 0，不支持虚链路与 ASBR，建议仅部署单台 ABR。
- 区分对比：普通 Stub 允许 3 类区域间路由；完全末梢区域彻底屏蔽所有区域间路由，路由条目最少。
Totally NSSA（完全非末梢区域）
- 定义：OSPF 特殊边缘区域，是 NSSA 区域的增强版本，兼顾精简路由表与引入本地外部路由的需求。
- LSA 规则：允许 1 类、2 类、7 类 LSA；过滤 3 类、4 类、5 类 LSA。区域内 ASBR 发布 7 类 LSA 传递本地外部路由，ABR 会将 7 类 LSA 转为 5 类 LSA 向骨干区域转发；ABR 自动下发一条默认路由 0.0.0.0/0 指导区域流量外出。
- 配置规范：区域内所有路由器配置 nssa；仅 ABR 增加 no-summary 关键字，完整命令为 area 区域号 nssa no-summary。
- 核心约束：不可设置为骨干区域 Area 0，不支持虚链路；区域内允许部署 ASBR 引入外部路由，建议仅部署单台 ABR，避免路由紊乱。
- 场景与区分：适用于末端区域，既需要接入外部路由，又要最大限度缩减路由表。和普通 NSSA 相比，它额外屏蔽了区域间明细路由；和 Totally Stub 相比，它支持通过 7 类 LSA 引入本地外部路由。
LSA三元组
Link-State Advertisement Type LSA 类型
Link State ID 链路状态ID
Advertising Router 通告路由器
OSPF支持等价路由进行负载分担
OSPF支持报文加密
OSPF支持CIDR
OSPF以组播形式收发报文，可以减少对其他不运行OSPF路由器的影响。
LSA链路状态通告，OSPF 用来描述链路信息的数据包，路由器靠 LSA 生成路由表。
Router-Type1-LSA
最基本的LSA，即Type1 LSA。
每台路由器都会发布Type1 LSA，且只发一条。
用于描述设备的链路状态和开销，在路由器所属的区域内传播
直接使用通告路由器的RID作为LS ID--链路状态ID

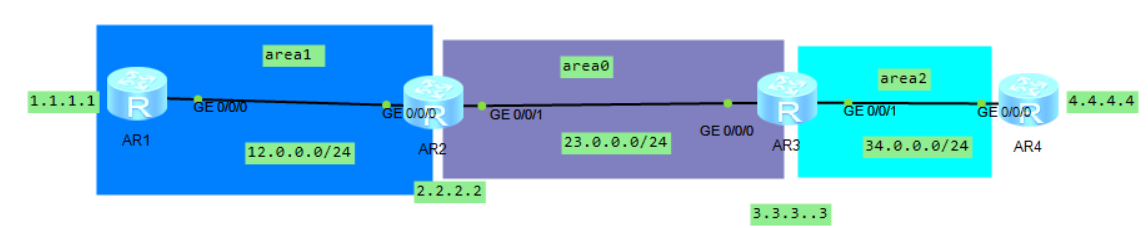

R2在area0和area1区域会分别发布LSA。
用来描述路由器的所有接口信息

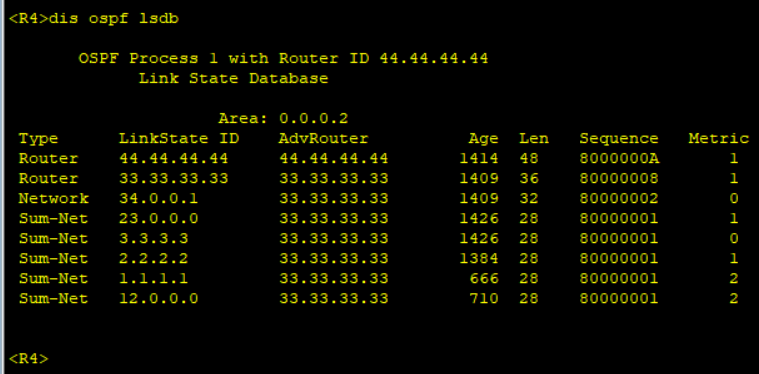

| 命令 | 作用 | 对应 LSA 类型 |
|---|---|---|

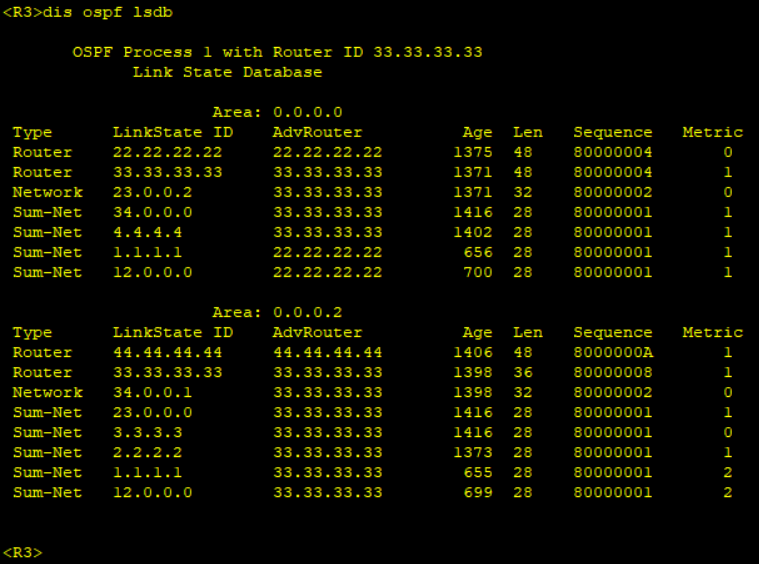

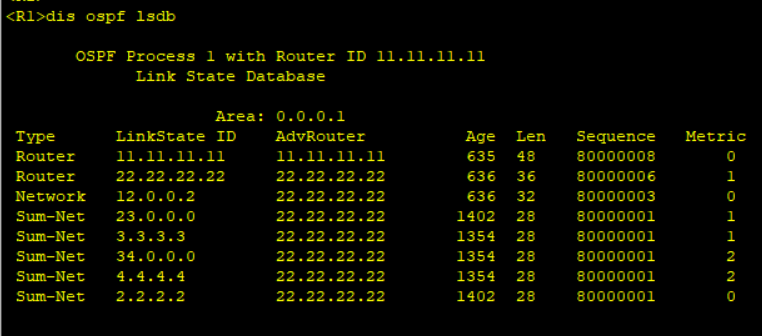

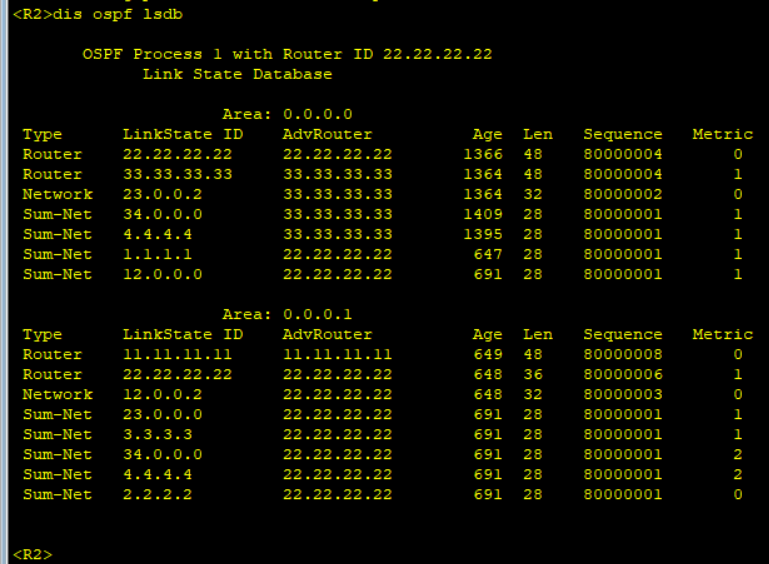

display ospf lsdb |
查看所有 LSA 摘要（LSDB 拓扑库） | 全类型汇总 |
display ospf lsdb router |
查看 1 类路由器 LSA | Type1 |
display ospf lsdb network |
查看 2 类网络 LSA | Type2 |
display ospf lsdb summary |
查看 3 类域间汇总 LSA | Type3 |
display ospf lsdb asbr |
查看 4 类 ASBR 汇总 LSA | Type4 |
display ospf lsdb ase |
查看 5 类外部 LSA | Type5 |
display ospf lsdb nssa |
查看 7 类 NSSA 外部 LSA | Type7 |
display ospf lsdb verbose |
查看单条 LSA 完整报文详情（掩码、开销、链路明细） | 指定全部细节 |
display ospf lsdb area 0 verbose |
只看 0 区域全部 LSA 详细信息 | 指定区域 |
LSA头部字段
LS AGE
链路状态的老化时间---最大年龄1800s ---从一条LSA诞生开始计时，之后，在整个网络传播过程中，计时不间断，当一条LSA的老化时间达到1800s时，则将重新发送一条新的 LSA ，新的LSA会替换掉旧的LSA，为了防止周期更新机制异常，ospf设置了最大老化时 间---3600s，如果一条LSA的老化时间达到3600s，则将认为该LSA失效，直接删除
LEN---长度
options---选项
1、E 位（External，第 2 比特）
- E = 置 1 ：该路由器处于普通标准区域（非 Stub/NSSA） ，支持外部路由，可以接收、泛洪五类外部 LSA；
- E=0：Stub 区域，不允许外部 LSA。
2、ABR 位（A 比特，Area Border Router）
- ABR = 置 1 ：此设备是区域边界路由器 ABR，同时连接 Area1 和骨干 Area0，能够生成三类 Summary-LSA、在不同区域间传递路由；
Seq---序号
指的是设备发出的LSA的序号，指的是每一条的新旧 ，设备在发出同一条LSA 时，将附加一个序号，并且依次加1，用来判断LSA的新旧 ---十六进制
取值范围：0X80000001---0x7FFFFFFE。序列号越大LSA越新
注意：
当一条LSA序号使用到最后的序号时 ，发送时会将该LSA的老化时间设置为3600s，之 后，发送给其他设备，其他设备收到后，先根据序列号进行新旧判断，覆盖本地相同的LSA，
又因为该LSA的老化时间为3600s,则将该LSA删除，之后，发送设备再发送一遍该LSA，里面 的序列号用0x80000001，起到刷新序列号空间的效果
校验和
用来保证数据传输的完整性，也会参与到LSA的新旧判断中
如果收到两条相同的LSA 序号也相同 ，则将比较校验和，优先认为校验和数值大的为新。
序列号和校验和一样时比较Age。
如果校验和也相同
LSA的Age为MaxAge，则该LSA更"新"
如果LSA间Age差值超过15min，则Age小的LSA更加新
差值在15min内，则两则同样新，只保留先收到的。

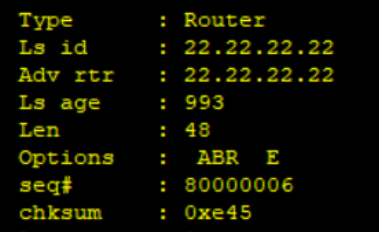

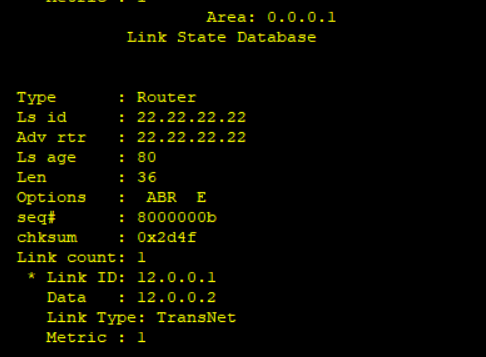

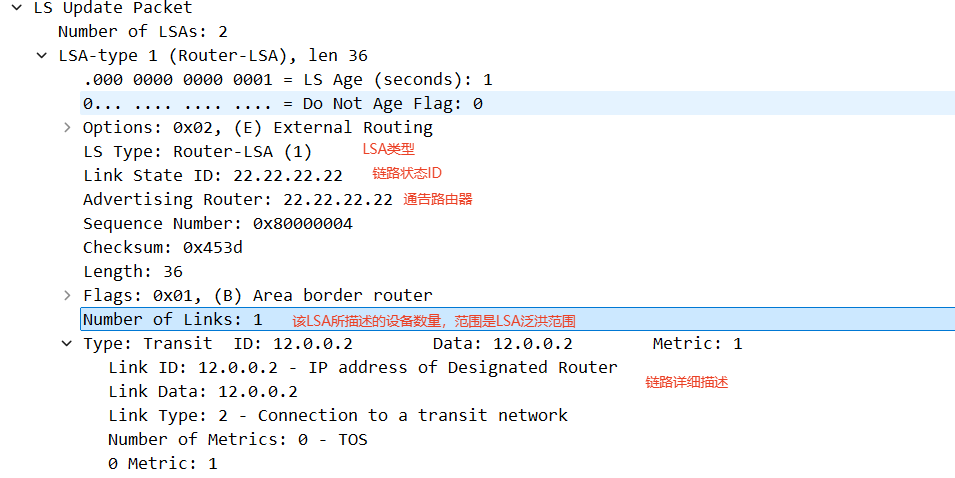

AR2接口0/0/0的LSA报文

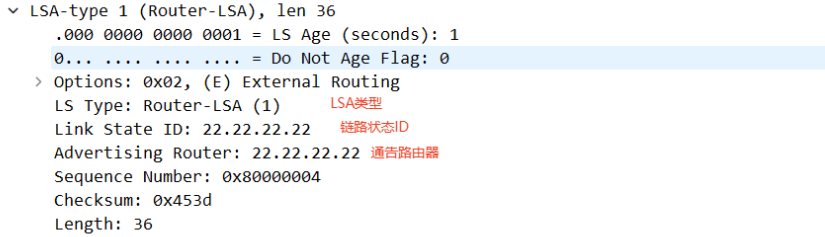

LSA头部字段
1.LSA类型
Router-LSA
2.链路状态ID
在Router-LSA中代表始发该LSA设备的Router-id，这里即R2自己的。
3.通告路由器
这里是R2 的Router-id
LSA信息字段

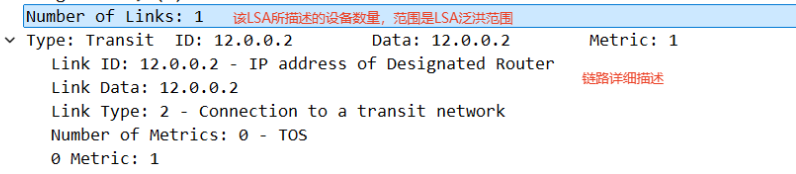

Link---用来描述接口连接情况的参数，一个接口可以由多条link进行描述
通过每一条Link可以画出整个拓扑
用于将自己连接的所有链路状态以及开销告诉给LSA泛洪区域内的其他路由器。

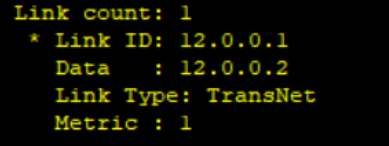

链路类型Type为Transit，
DR接口的IP地址（ID）12.0.0.2，
和网络相连得通告路由器接口得IP地址是12.0.0.2（Data），
到达该网络得开销值是（Metric）1.
开销值计算：参考带宽（100）/真实带宽（1000）千兆口=0.1<1 ,向上取整为1.大于1向下取整
收到该LSA得路由器根据这些链路状态描述信息生成拓扑。
链路类型（Type）
有四种类型，ID和Data的值根据Type不同而不同
| 链路类型 | 描述 | Link-ID含义 | Link-Data含义 |
|---|---|---|---|
| Point-to-Point | 点到点链路 | 邻居 Router-ID | 自己接口的IP地址 |
| TransNet （Transit Network） | MA类型链路 | DR 接口 IP | 自己接口IP地址 |
| StubNet | 末梢链路，环回口 | IP网络号 | 网络的IP子网掩码 |
| Virtual | 虚链路 | Vlink对端的ABR的RID | 本地VLINK的IP地址 |
TransNet---如果在一个MA网络中，link的类型为TransNet
StubNet---末梢网络---如果是在末梢网络中，指对端连接的不是路由器，类型为stubnet
Virtual---描述虚链路，如果存在虚链路则会出现这个类型的link描述
Network-Type2-LSA
Type2 -LSA，由DR产生 ，描述本网段的链路状态，在所属区域内传播。
用来补充一类LSA在描述MA网络时缺失的内容，一个MA网络只需要一条2类LSA即 可，使用DR的IP地址作为LS ID
除了一类和二类LSA外，其余的四种LSA携带的均为路由信息，并且，他们都需要通过一类和二 类LSA的验算

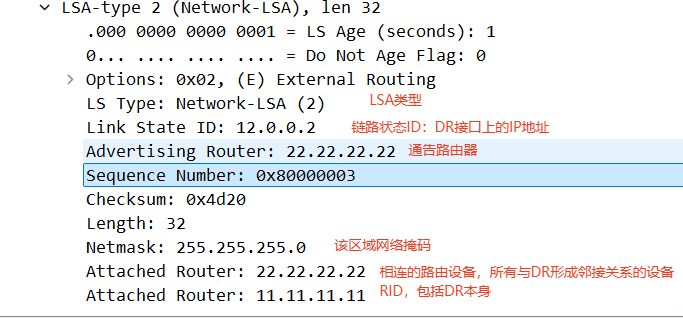

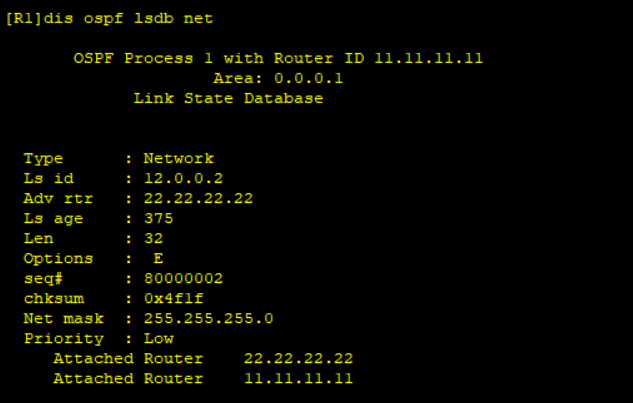

Attached Router = 接入该广播网段的所有 OSPF 路由器的 Router-ID 列表，所有在这个 MA 网段建立 Full 邻接的路由器 RID 都会被 DR 写入本字段。
对一类LSA补充，掩码
Network-summary -Type3-LSA
Type3 LSA，由ABR发布
用来描述区域间的路由信息
ABR将Network-summary-LSA发布到一个区域，通告该区域到其他区域的目的地址，实际上是将区域内部的Type1和Type2的信息收集起来并汇总之后扩散出去。
使用通告路由器的目标网络号作为Ls ID ，使用通告者到达目标网段的开销值的累加值作为开销值 ，之后，设备将该路由信息加表时 ，开销值需要用携带的开销值加上自己到达通告者的开销值---所谓的验算过程就是需要通过一类和二类LSA计算 出通告者的位置信息
开销值为ABR到目标网络的最小开销值
R2g0/0/0口

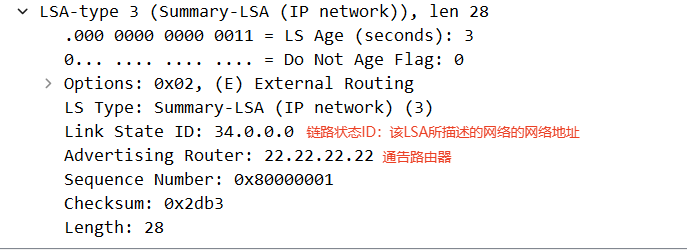

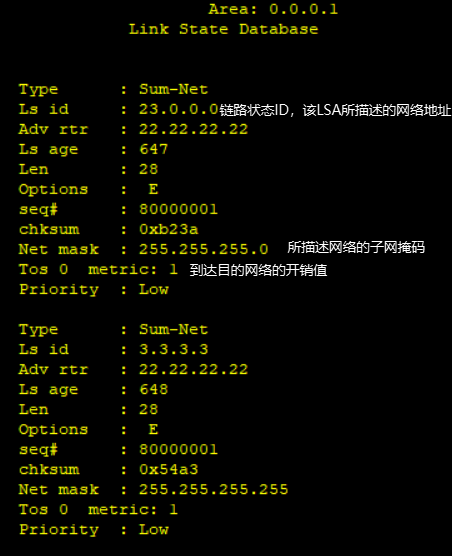

Link State ID 字段代表该LSA所描述网络的网络地址。在该LSA中LSA由Router ID 为22.22.22.22的路由器发布，可以到达34.0.0.0网络，掩码为255.255.255.0。让Area1中的路由器直到该网络里的路径，实现区域间通信。
如果一台ABR设备在与他本身相连的区域内由多条路由可以到达目的地，那么它将只会向骨干区域发送一条网络的汇总LSA，而且这条汇总LSA是多条路由中代价最小的。
Type3 LSA特性
1）边界路由器ABR为区域内每条OSPF各产生一份LSA3并向其他区域通告
2）边界若有多个ABR，则每个ABR都产生LSA3来通告区域间路由，通告Adveritsing Router字段区分。
3）区域间传递的是路由，LSA3是由每个区域的ABR产生，并仅在该区域内泛洪的一种LSA。路由进入其他区域后，再由该区域的ABR产生LSA3继续泛洪
4）OSPF在区域边界上具有矢量性，只有出现在ABR路由表里的路由才会被通告给邻居区域
5）计算路由时，路由器计算自己区域内到ABR的成本加上LSA3传递的区域间成本，得到的是当前路由器到目标网络端到端的成本。
6）如果ABR路由器上路由表中的OSPF路由不再可达，则ABR设备会立即停止产生一份Age为3600s的LSA3向区域内泛洪，用于再区域里撤销该网络。
