网络编程—网络层

前言

网络层是 TCP/IP 四层模型中承上启下的核心层级，负责在跨网段的复杂互联网络中为数据包选择传输路径，实现端到端的主机通信。本文将系统梳理 IP 协议格式、网段划分机制、NAT 地址转换与路由基本原理，搭配示图片、表格与命令实例辅助理解。
IP协议

一、基础认知

1.1 职能

网络层的核心作用是在复杂的网络拓扑中，确定数据包从源主机到目的主机的最优传输路径。

数据链路层负责单跳内的直连通信，而网络层实现跨多个网段的端到端通信。

1.2 基本概念

主机：配置 IP 地址，具备基础路由控制能力的终端设备
路由器：同时配置 IP 地址，且具备专业路由转发能力的网络设备
节点：网络中主机与路由器的统称

二、IP 协议报文

IP是网络层的核心协议，IPv4 版本的报文由头部和数据两部分组成。其中固定头部长度为 20 字节，可通过选项字段扩展至最多 60 字节。

2.1 头部结构

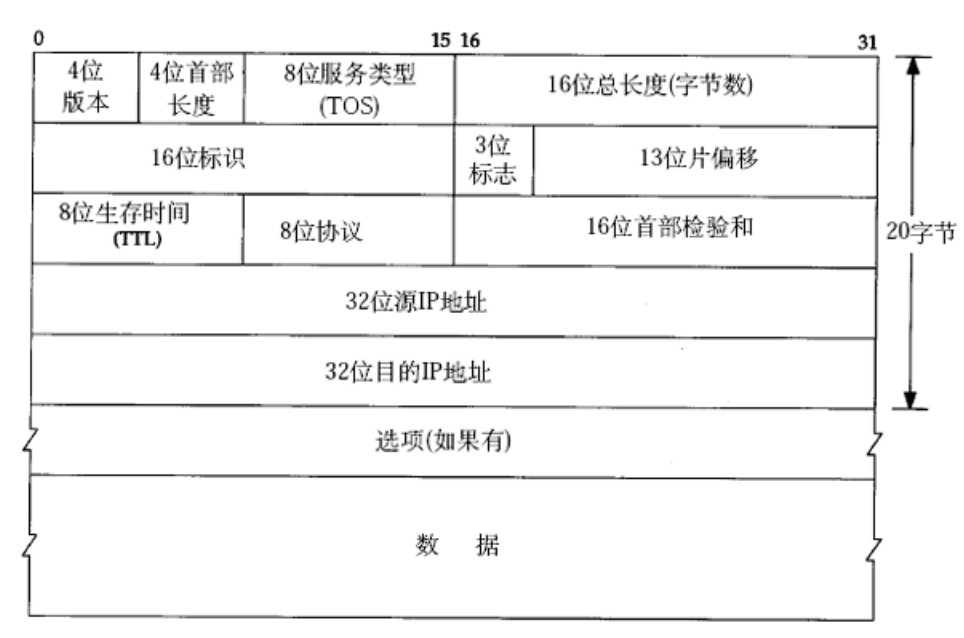

下图为 IPv4 报文头部的标准结构，直观展示了各字段的排布与长度：

2.2 头部字段

IPv4 头部各字段的长度与核心功能：

字段名称	长度	核心功能
版本号	4	标识 IP 协议版本，IPv4 取值固定为 4
头部长度	4	以 4 字节为单位，标识头部总长度；最大值 15 对应 60 字节，常规报文为 5
服务类型	8	4 位 TOS 字段可选择最小延时、最大吞吐量、最高可靠性、最小成本四种优先级，四者互斥
总长度	16	整个 IP 数据报（头部 + 数据）的总字节数，最大值为 65535
标识	16	唯一标识一份原始报文；同一报文的所有分片标识相同，用于接收端重组
标志	3	第 2 位为禁止分片位；第 3 位为更多分片位
片偏移	13	分片相对原始报文起始位置的偏移，实际字节数 = 该值 × 8；除最后一片外，其余分片长度必须是 8 的整数倍

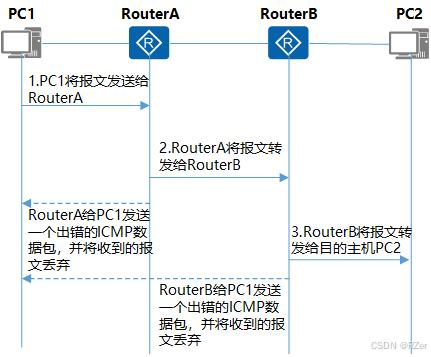

生存时间	8	报文最大可经过的路由跳数，每经过一个路由器减 1，归零时丢弃报文，防止路由环路；默认初始值通常为 64
协议	8	标识上层承载的协议类型，如 TCP 对应 6、UDP 对应 17
头部校验和	16	基于 CRC 校验 IP 头部的完整性，检测传输损坏
源 IP 地址	32	发送端主机的 IP 地址
目的 IP 地址	32	接收端主机的 IP 地址
选项字段	0~320	可选扩展字段，最多 40 字节，用于特殊网络功能

2.3 核心机制

分片机制：当 IP 报文长度超过数据链路层的 MTU（最大传输单元）时，会被拆分为多个分片独立传输，到达目的主机后重组。
TTL 机制：通过跳数限制从根本上避免路由环路导致数据包在网络中无限循环。

三、网段划分

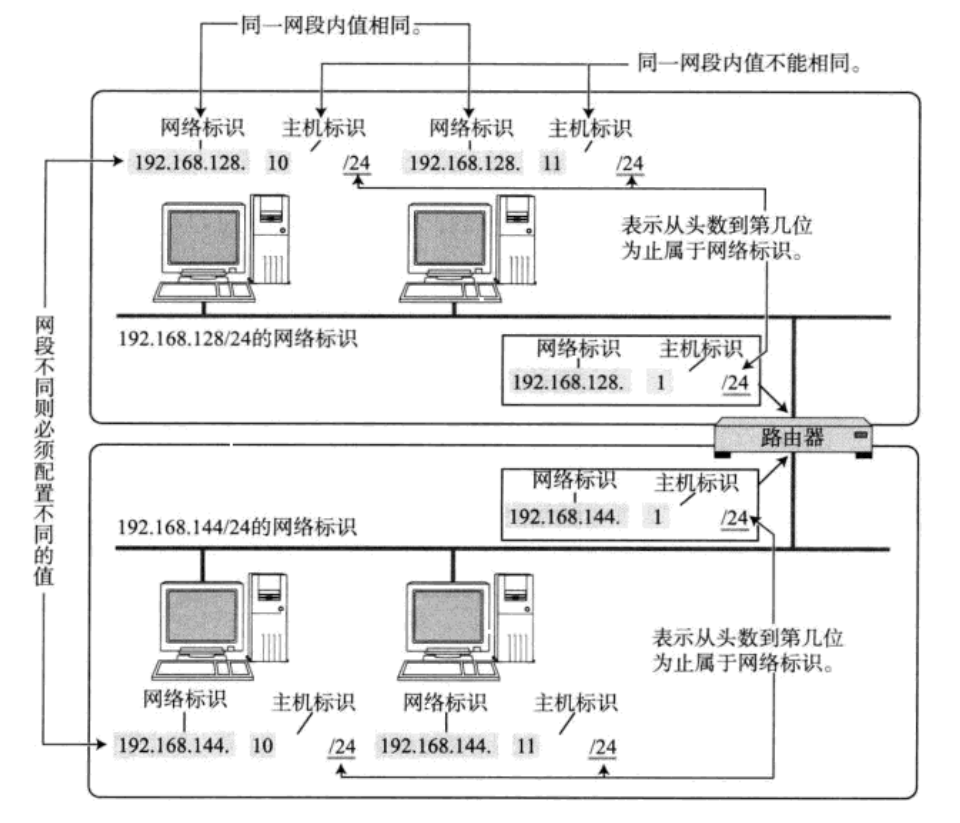

IPv4 地址是 32 位的二进制标识，通常写作点分十进制格式（如 192.168.1.1）。为实现分层寻址，IP 地址被划分为网络号 和主机号两部分：

网络号：标识不同的网段，相连的两个网段网络号必须不同
主机号：同一网段内的主机网络号相同，主机号唯一

3.1 早期方案

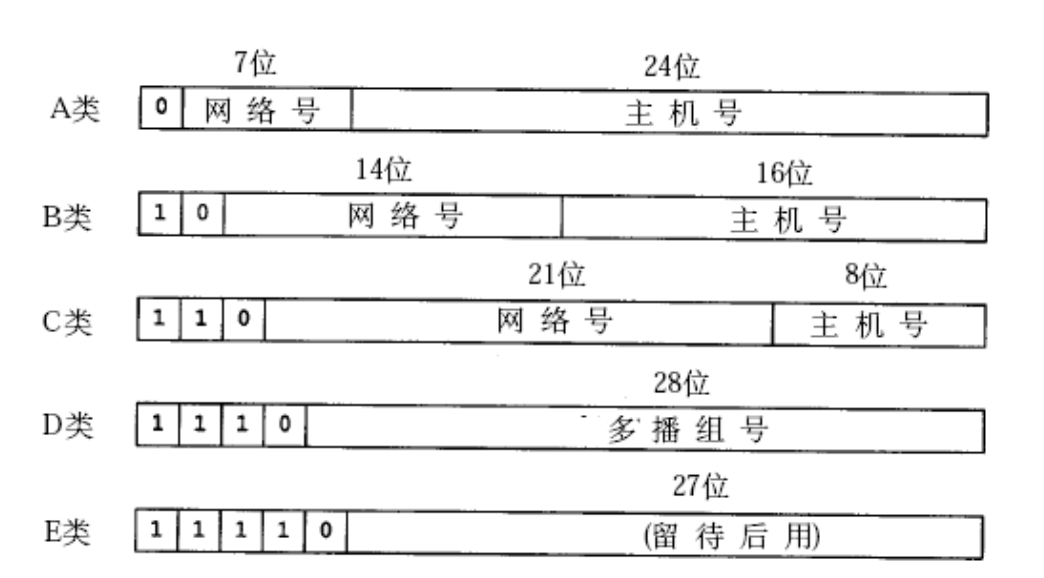

最初的 IP 地址采用固定分类的划分方式，共分为 A、B、C、D、E 五类，其中 A、B、C 类用于常规主机寻址：

地址类别	地址范围	网络号位数	主机号位数	单网可用主机数
A 类	0.0.0.0 ~ 127.255.255.255	8	24	约 1677 万
B 类	128.0.0.0 ~ 191.255.255.255	16	16	65534
C 类	192.0.0.0 ~ 223.255.255.255	24	8	254
D 类	224.0.0.0 ~ 239.255.255.255	-	-	多播专用地址
E 类	240.0.0.0 ~ 247.255.255.255	-	-	保留备用

该方案的核心缺陷是地址利用率极低：多数组织申请 B 类地址但远用不完 6 万多个主机位，A 类地址则大量闲置。

3.2 无类别域间路由

为解决分类地址的浪费问题，提出了无类别域间路由（CIDR），引入子网掩码灵活划分网络号与主机号，不再受 A/B/C 类地址的固定边界限制。

（1）核心规则

子网掩码 ：32 位二进制数，高位全 1、低位全 0；IP 地址与子网掩码执行按位与运算，得到的结果就是网络号。
简写格式：IP地址/前缀长度，前缀长度表示子网掩码中 1 的位数。例如192.168.1.10/24，对应子网掩码 255.255.255.0。

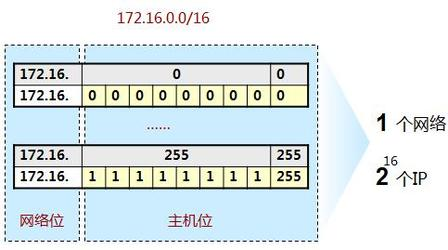

网络位与主机位的划分逻辑：

（2）计算示例

已知 IP 地址192.168.1.10，子网掩码255.255.255.0：

二者按位与运算，结果为192.168.1.0，即该网段的网络号
主机位为后 8 位，范围从全 0 到全 1，对应192.168.1.0 ~ 192.168.1.255

3.3 特殊 IP 地址

网络地址：主机号全为 0，代表整个局域网网段，不可分配给主机，如192.168.1.0/24
广播地址：主机号全为 1，用于向同一网段内所有主机发送数据包，不可分配给主机，如192.168.1.255/24

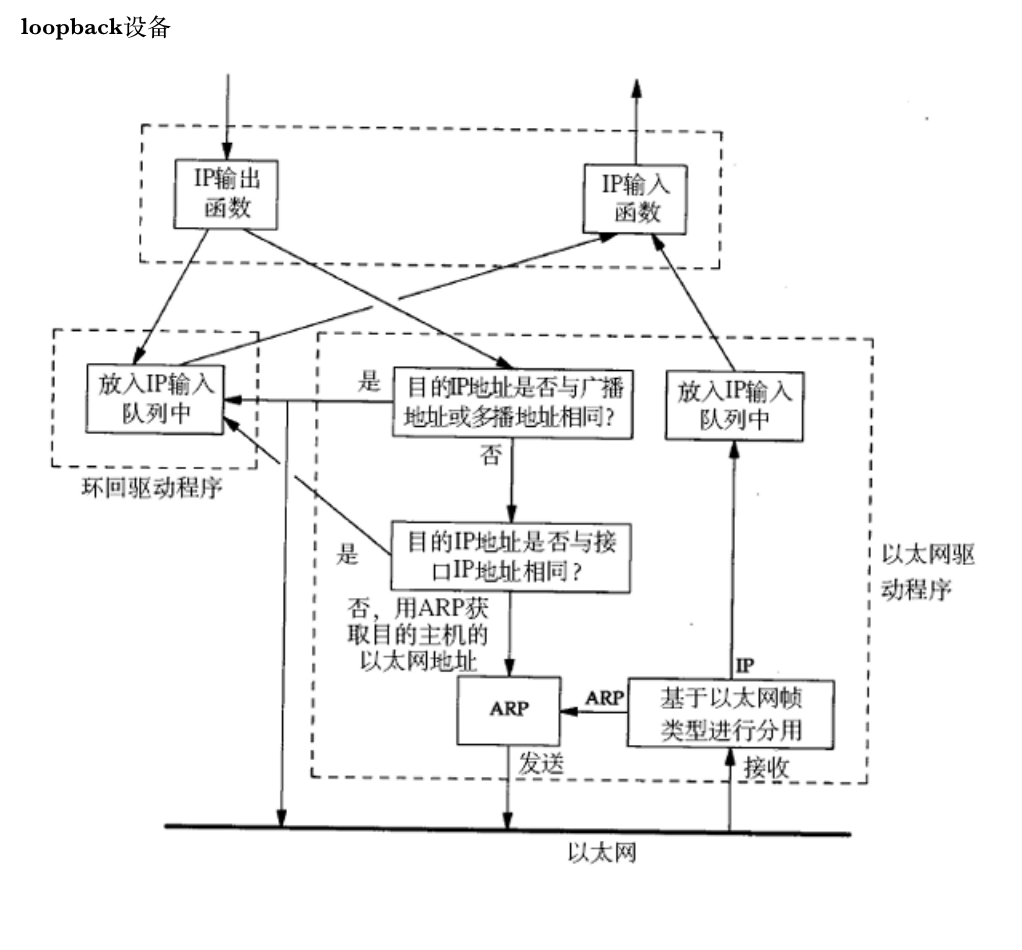

环回地址：127.*.*.*网段，用于本机内部通信测试，最常用127.0.0.1；发往该地址的数据包不会流出本机网卡。

四、IP 地址稀缺性

IPv4 仅 32 位，理论总量约 43 亿，扣除特殊地址、按网卡分配后，实际可承载的公网设备数量远低于全球互联网设备数。行业内主要通过三类方案缓解地址压力。

4.1 私有 IP 地址

RFC 1918 规定了三类私有 IP 地址段，仅用于局域网内部通信，不可直接在公网路由。不同局域网可复用同一段私有地址，大幅节省公网 IP 资源。

表格

私有地址段	前缀长度	地址总数	适用场景
10.0.0.0 ~ 10.255.255.255	/8	16,777,216	大型企业内网
172.16.0.0 ~ 172.31.255.255	/12	1,048,576	中型企业内网
192.168.0.0 ~ 192.168.255.255	/16	65,536	家庭、小型办公网络

4.2 NAT 网络地址

NAT 是目前家用网络最核心的公网接入技术，让局域网内多台主机共享一个公网 IP 访问互联网。

（1）双 IP 结构

常用两个 IP：

WAN 口 IP：连接上级网络（运营商）的 IP，通常为公网 IP 或运营商内网 IP
LAN 口 IP：局域网网关 IP，即子网内主机的默认网关，通常为192.168.1.1

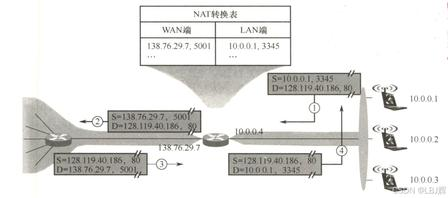

（2）工作原理

NAT 的地址转换完整流程：

内网主机向外网发送数据包，源 IP 为私有地址
路由器收到数据包后，将源 IP 替换为自身 WAN 口 IP，并记录端口与地址的映射关系
外网回包到达路由器后，根据映射记录将目的 IP 替换为对应内网主机的私有 IP
数据包转发至内网目标主机

4.3 补充方案

动态 IP 分配：设备接入网络时才分配 IP，断开后回收，提升 IP 利用率；家用路由器普遍集成 DHCP 服务器。
IPv6 协议：采用 128 位地址长度，从根本上解决地址稀缺问题；与 IPv4 不兼容，目前处于逐步普及阶段。

五、路由原理

路由的核心是为数据包选择传输路径，采用逐跳转发模式：每个节点只负责确定下一跳地址，数据包一步步传递最终抵达目的主机。

5.1 基本概念

一跳：数据链路层的一个传输区间，以太网中对应从源 MAC 地址到目的 MAC 地址的一次帧传输。
数据链路层负责单跳内的帧传输，IP 层负责跨网段的端到端通信。

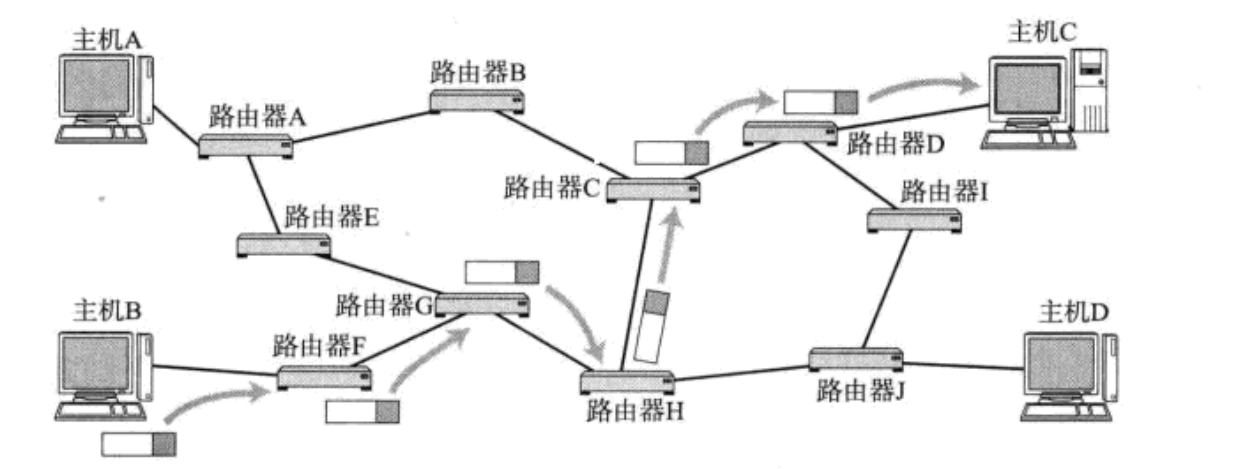

数据包跨路由器的逐跳转发过程：

5.2 路由表

每个主机和路由器都维护一张路由表，记录不同目的网段对应的下一跳地址与转发接口。

Linux 系统可通过route -n命令查看本机路由表：

bash 复制代码

$ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
192.168.10.0    0.0.0.0         255.255.255.0   U     0      0        0 eth0
192.168.56.0    0.0.0.0         255.255.255.0   U     0      0        0 eth1
127.0.0.0       0.0.0.0         255.0.0.0       U     0      0        0 lo
0.0.0.0         192.168.10.1    0.0.0.0         UG    0      0        0 eth0

字段说明

Destination：目的网络地址
Gateway：下一跳网关地址，0.0.0.0表示该网段与本机直连，无需经过路由器
Genmask：目的网段的子网掩码
Iface：转发数据包使用的网络接口
Flags：U表示条目有效；G表示下一跳为路由器

5.3 实例

目的地址 202.10.1.2（跨网段转发）

依次匹配前三条路由条目，均未命中
匹配默认路由（0.0.0.0），从eth0接口转发至下一跳192.168.10.1
下一跳路由器继续根据自身路由表完成后续转发

5.4 路由表的生成方式

静态路由：由网络管理员手动配置，适用于拓扑固定的小型网络
动态路由：通过路由算法自动学习、更新路由表，常见算法包括距离向量算法、链路状态（LS）算法、Dijkstra 算法等，适用于大型复杂网络。

六、拓展

全球互联网的运行是多层主体协同的结果，从硬件基础设施到上层应用服务各有明确分工：

层级	参与主体	核心职责
物理基础设施	设备制造商、能源供应商	生产光缆、路由器等硬件设备；保障数据中心 7×24 小时供电
协议标准	IETF、IEEE	制定 TCP/IP、以太网等全球统一的网络协议标准
地址分配	ICANN、区域注册机构（如 APNIC）	负责全球 IP 地址、域名根的管理与区域分配
骨干网络	Tier1 运营商、IXP 交换中心	建设跨洋骨干光缆，提供网络互联交换节点
接入服务	ISP 运营商	部署光纤、5G 等接入网络，面向终端用户提供上网服务
监管合规	监管部门、安全机构	频谱资源分配、网络政策制定、安全事件应急响应
应用服务	云厂商、内容平台	提供云计算、CDN 加速、内容分发等上层服务
终端连接	终端设备厂商	实现网络协议栈与硬件适配，优化终端网络性能

总结

网络层是实现跨网络通信的核心枢纽：IP 协议提供了统一的寻址与报文标准，CIDR 与 NAT 技术在 IPv4 框架下大幅提升了地址利用率，路由表则是数据包逐跳转发的核心依据。理解这些基础原理，是深入学习网络协议、排查网络故障的重要前提。
