在电子设计领域，尤其是使用 Altium Designer 进行 PCB 设计时，焊盘的命名与管理是确保设计准确性和可读性的关键环节。当需要为多个封装焊盘的位号批量添加前缀或后缀时，逐个手动修改不仅耗时费力，还容易出错。本文将为您介绍一种高效、便捷的方法，助您轻松实现批量命名。
1、 问题场景

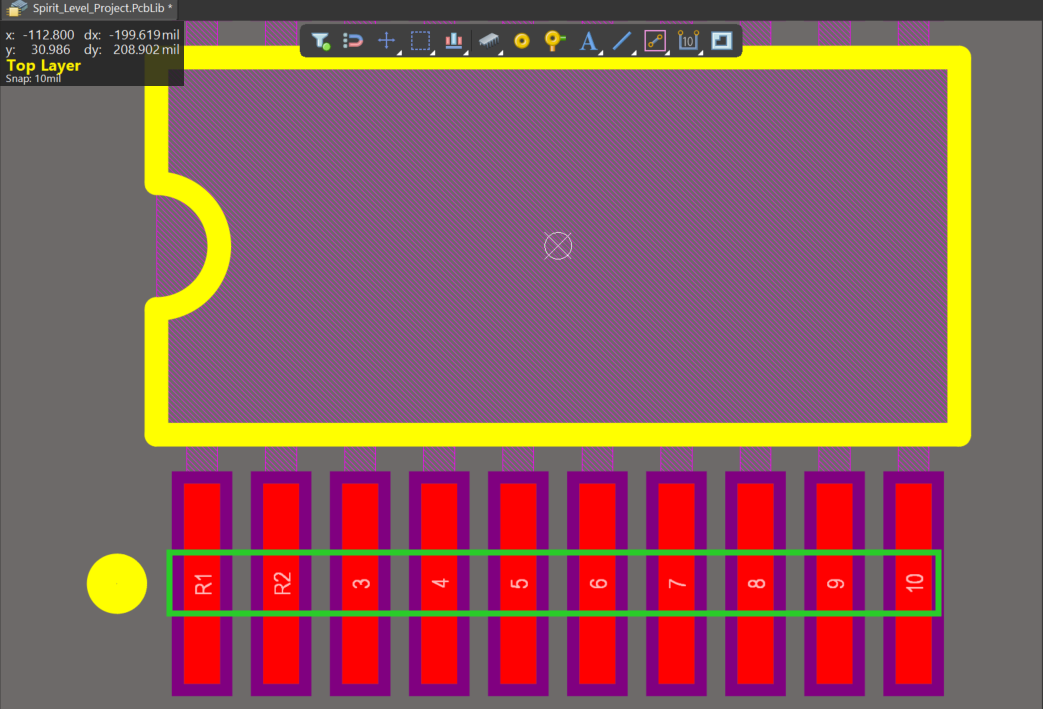

如下图所示，您正在处理一个复杂的 PCB 设计项目，面对众多封装焊盘，需要为其位号批量添加特定的前缀或后缀。手动逐个修改不仅效率低下，还可能因疏忽导致错误。此时，您需要一种能够快速、准确地完成批量命名的方法。
图 1
2、软硬件环境
1）、软件版本：Altium Designer 24.9.1
2）、电脑环境：Windows 10
3）、外设硬件：无
3、解决方法
步骤一：选中目标焊盘
在 Altium Designer 的设计界面中，通过鼠标拖动或使用选择工具，精准地选中您需要进行修改的焊盘。确保选中的焊盘范围准确无误，避免遗漏或误选。

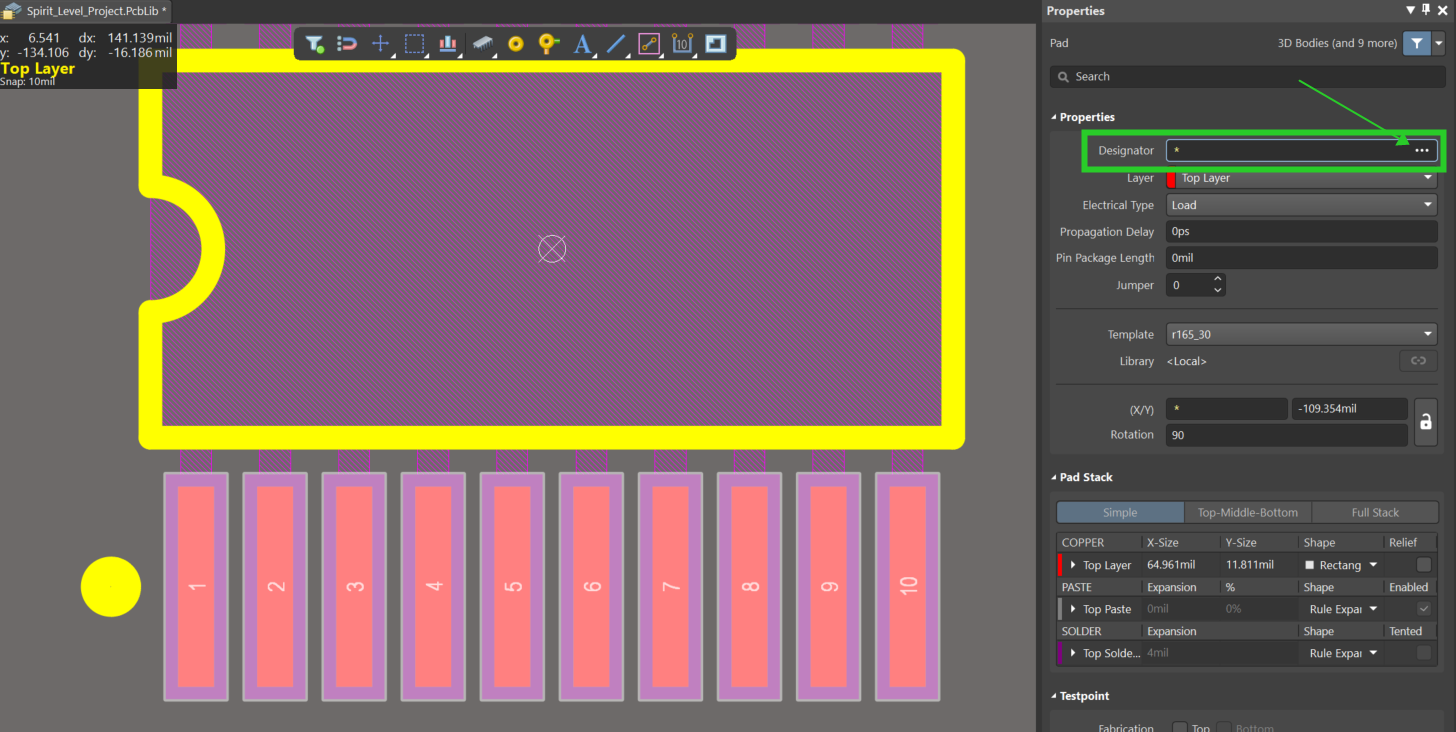

步骤二：打开属性面板
选中焊盘后，右侧的属性面板将自动弹出。在属性面板中，仔细查找并定位到 Designator 属性。该属性即为焊盘的位号标识，是我们接下来进行批量修改的关键。
步骤三：进入编辑对话框
点击 Designator 属性右侧的【···】按钮，此时将弹出【Smart Edit】对话框。该对话框提供了多种编辑选项，为我们实现批量命名提供了强大的功能支持。
图 3

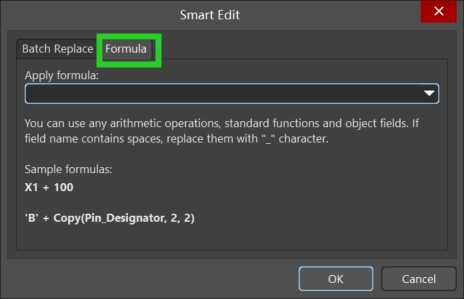

步骤四：选择公式选项卡
在【Smart Edit】对话框中，选择【Formula】公式选项卡。此选项卡允许您使用公式对焊盘位号进行复杂操作，包括添加前缀或后缀等。
图 4
步骤五：编写公式

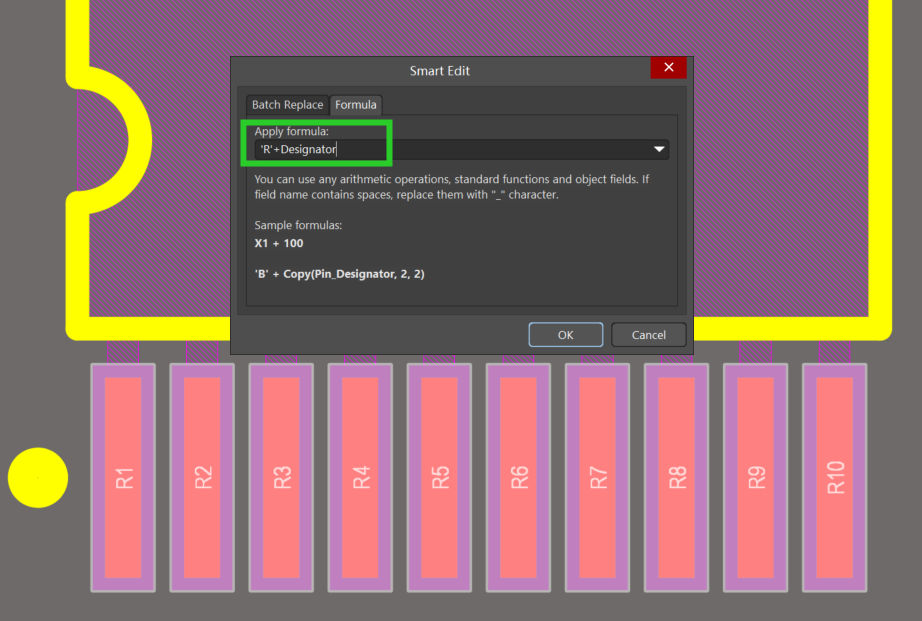

为了实现为焊盘位号添加前缀或后缀，您需要编写相应的公式。例如，若要为焊盘位号添加前缀 "R"，可以采用以下两种方式：
-
直接编写公式：
R'+ Designator -

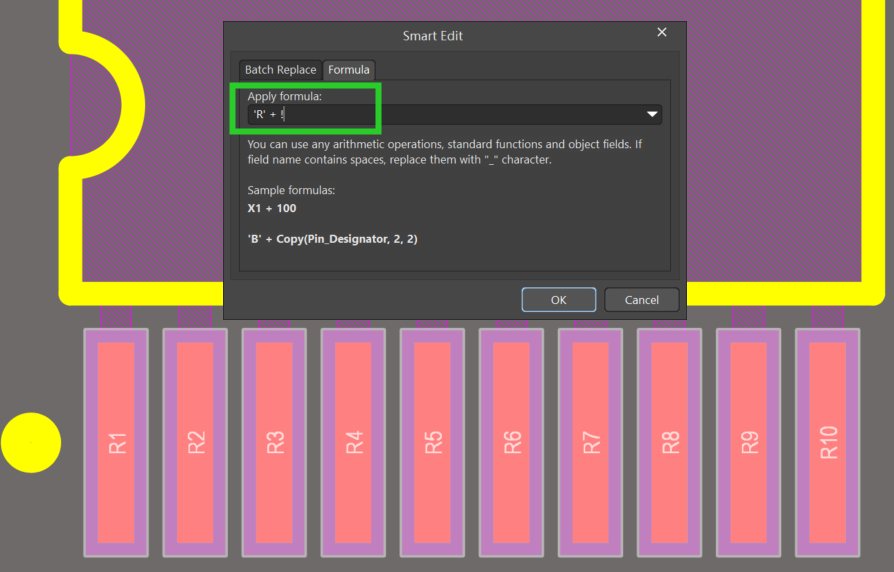

缩写形式：
R'+ ！（+号前后要有空格）
在这里，"Designator" 表示焊盘的原始位号，"！" 则是引用原始值的快捷符号。通过这种方式，您可以轻松地将前缀或后缀与原始位号连接起来，实现批量命名的目的。
步骤六：应用公式并完成修改
编写好公式后，点击对话框中的【OK】按钮，系统将自动应用您所编写的公式，对选中的焊盘位号进行批量修改。修改完成后，您可以在设计界面中查看修改效果，确保焊盘位号的命名符合预期。
如果要将属性的当前值用作表达式的一部分，则需要使用属性的全名或使用感叹号来引用此原始值。
通过以上步骤，您无需逐个手动修改焊盘位号，即可快速、高效地完成批量命名任务，大大提高了设计效率和准确性。
