GD32F103RCT6兆易创新LQFP64,32 位 ARM Cortex-M3 微控制器芯片解析

GD32F103RCT6是基于ARM Cortex-M3内核的32位通用微控制器,主频高达108MHz,内置256KB Flash和48KB SRAM,采用LQFP64封装。作为STM32F103RCT6的国产替代方案,它在性能、兼容性和性价比方面表现突出,广泛应用于工业控制、电机驱动、消费电子等领域。

核心特点

  1. 强劲内核,零等待运行

ARM Cortex-M3内核,最高108MHz主频

Flash访问零等待周期,执行效率拉满

单周期乘法器 + 硬件除法器,运算速度快

  1. 存储配置充足

256KB Flash(代码区)------ 程序空间充裕

48KB SRAM ------ 数据缓存够用

支持Bootloader在线升级,维护方便

  1. 丰富外设接口
外设类型 数量/规格
通用定时器 4个16位
高级定时器 2个16位(带死区控制)
基本定时器 2个16位
USART 3路
UART 2路
SPI 3路
I2C 2路
CAN 1路(2.0B)
USB 1路全速Device
ADC 3路12位,16通道
DAC 1路2通道
SDIO 1路(支持SD卡)
EXMC 1路(外部存储扩展)
  1. GPIO灵活配置

最多51个GPIO,全部可映射到16条外部中断线

支持推挽/开漏输出、上拉/下拉输入、模拟模式

部分引脚5V耐压,兼容性强

时钟与电源

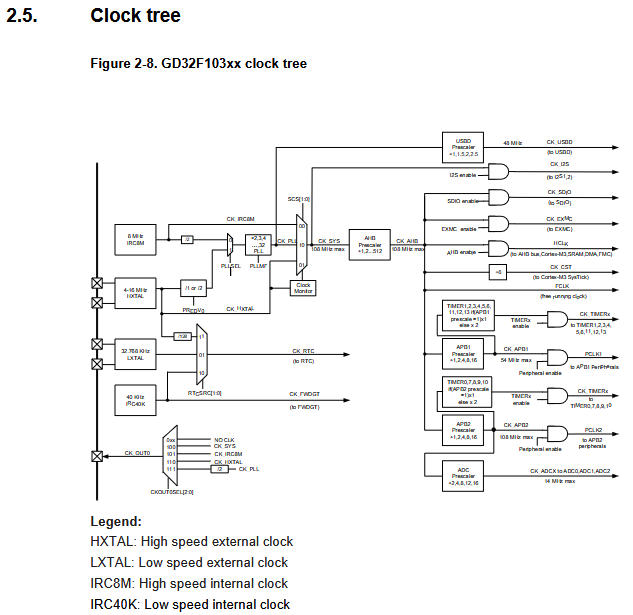

时钟系统

内置8MHz RC振荡器(出厂校准精度±1%)

外接4~16MHz晶振

32.768kHz RTC晶振 + 40kHz内部低速RC

PLL锁相环:最高可倍频至108MHz

电源管理

工作电压:2.6V ~ 3.6V

三种低功耗模式:Sleep(睡眠)、Deep-sleep(深度睡眠)、Standby(待机)

独立VBAT引脚,RTC和备份寄存器掉电保持

典型应用场景

工业控制 --- PLC、变频器、伺服驱动

电机控制 --- BLDC、PMSM矢量控制(高级定时器带死区)

消费电子 --- 智能家居、手持设备、POS机

通信设备 --- 车载GPS、视频对讲、PC外设

数据采集 --- 多通道ADC同步采样、SD卡数据存储

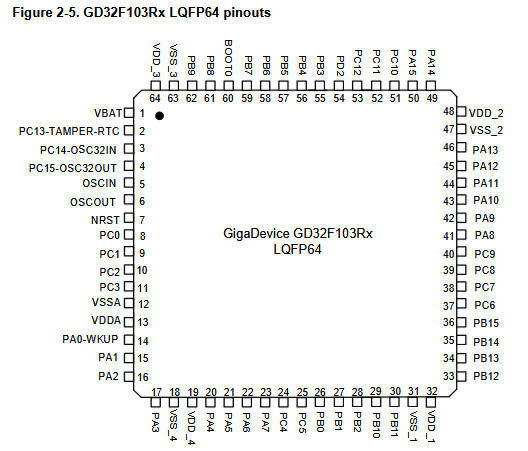

封装与订购

参数 规格
封装形式 LQFP64(10×10mm)
引脚间距 0.5mm
工作温度 -40°C ~ +85°C(工业级)
环保标准 绿色无铅

选型优势总结

性能对标STM32F103RCT6,寄存器级兼容,移植成本低

Flash零等待,108MHz满速运行不卡顿

外设丰富,51个GPIO + 多路通信接口,扩展性强

国产供应链,交期稳定,价格有竞争力

工业级温度,-40°C低温启动可靠
