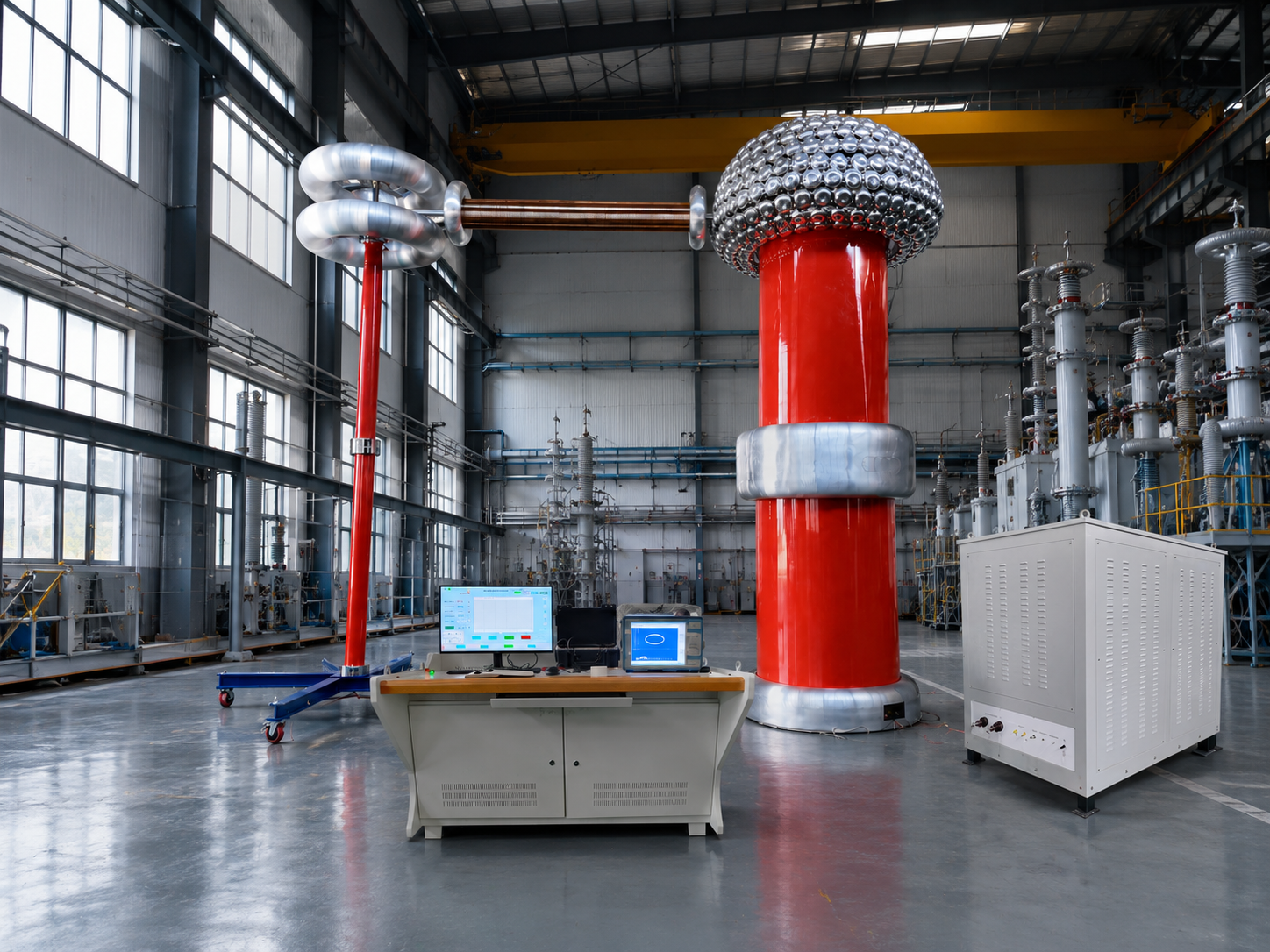

600kVA/600kV无局放工频耐压试验装置的核心价值在于能够在施加试验电压的同时检测试品内部局部放电。该装置适用于高压开关、变压器、互感器及电力电缆的出厂和交接试验，特别是对绝缘质量要求较高的场合。
一、现场需求与设备匹配
局放测量的灵敏度取决于装置背景噪声水平。600kV无局放变压器的空载局放量通常≤5pC，但现场接地质量、空间电磁干扰及邻近运行设备会将背景噪声抬高至20-50pC。需要采取屏蔽、滤波和平衡回路等措施降低干扰。
试品类型决定所需的测量带宽。变压器局放信号频率主要在100kHz-1MHz，GIS局放信号可达数百MHz。无局放装置配套的检测阻抗和局放仪应匹配试品特征。一般出厂配置覆盖100-500kHz，适合多数油浸设备。
耦合电容分压器的高压电容值影响耦合灵敏度。通常为50-500pF，电容值越大耦合信号越强，但会增加试品负载。600kV级分压器常用100-200pF。
二、关键指标的判断方式
校准脉冲注入是定量测量的前提。在试品两端注入已知电荷量的校准脉冲，调节局放仪增益使读数与注入值一致。装置应配备校准电容和脉冲发生器，现场测试前必须完成校准。
放电量的视在电荷与真实放电有差异。标准要求测量视在电荷（pC），不同测试回路和耦合方式测得数值可能不同。同一试品在同一装置上测量具有可比性，不同装置间需谨慎对比。
耐压与局放联合试验的程序为：升压至规定耐压值保持规定时间，然后降至局放测量电压测量放电量。装置应具备自动升压、保持和降压功能，减少人工操作误差。
三、不同厂家的客观差异
武汉国电华美的无局放装置在高压端内置了隔离滤波器，可抑制电源侧高频干扰进入测量回路。其局放检测仪具备开窗功能，可避开电源频率的整数倍谐波干扰。
上海思源电气股份有限公司的产品采用数字式局放仪，具备自动谱图识别功能，可区分电晕、表面放电和内部放电特征。该功能在现场复杂噪声环境下有实用价值。
保定天威新域的部分机型将分压器和检测阻抗一体化设计，减少了外接同轴电缆长度，从而降低信号衰减和引入干扰的风险。
四、成本分配参考
无局放试验变压器占四成。耦合电容分压器和局放检测仪占三成。屏蔽室或移动屏蔽帐篷占一成五。校准器具和培训占一成五。
五、总结
需要进行精确局放测量的场合，600kV/600kVA无局放装置是必要条件，但现场背景噪声和接地质量往往成为瓶颈。建议在屏蔽条件可控或背景噪声较低的环境下使用，否则测量结果可信度下降。
