MapLibre GL JS第41课：向地图添加图标

📌 学习目标

• 掌握向地图添加图标的实现方法
• 理解相关API的使用
• 能够独立完成类似功能开发

⭕️MapLibre GL JS全部课时目录⭕️

🎯 核心概念

向地图添加图标。

💻 完 整 代 码

代码示例

const map = new maplibregl.Map({
    container: 'map',
    style: 'https://demotiles.maplibre.org/style.json'
});

map.on('load', async () => {
    image = await map.loadImage('https://upload.wikimedia.org/wikipedia/commons/7/7c/201408_cat.png');
    map.addImage('cat', image.data);
    map.addSource('point', {
        'type': 'geojson',
        'data': {
            'type': 'FeatureCollection',
            'features': [
                {
                    'type': 'Feature',
                    'geometry': {
                        'type': 'Point',
                        'coordinates': [0, 0]
                    }
                }
            ]
        }
    });
    map.addLayer({
        'id': 'points',
        'type': 'symbol',
        'source': 'point',
        'layout': {
            'icon-image': 'cat',
            'icon-size': 0.25
        }
    });
});

代码示例

<!DOCTYPE html>
<html lang="en">
<head>
    <title>Add an icon to the map</title>
    <meta property="og:description" content="从外部 URL 向地图添加图标并在符号图层中使用它。" />
    <meta property="og:created" content="2025-06-25" />
    <meta charset='utf-8'>
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <link rel='stylesheet' href='https://unpkg.com/maplibre-gl@5.24.0/dist/maplibre-gl.css' />
    <script src='https://unpkg.com/maplibre-gl@5.24.0/dist/maplibre-gl.js'></script>
    <style>
        body { margin: 0; padding: 0; }
        html, body, #map { height: 100%; }
    </style>
</head>
<body>
<div id="map"></div>

<script>
    const map = new maplibregl.Map({
        container: 'map',
        style: 'https://demotiles.maplibre.org/style.json'
    });

    map.on('load', async () => {
        image = await map.loadImage('https://upload.wikimedia.org/wikipedia/commons/7/7c/201408_cat.png');
        map.addImage('cat', image.data);
        map.addSource('point', {
            'type': 'geojson',
            'data': {
                'type': 'FeatureCollection',
                'features': [
                    {
                        'type': 'Feature',
                        'geometry': {
                            'type': 'Point',
                            'coordinates': [0, 0]
                        }
                    }
                ]
            }
        });
        map.addLayer({
            'id': 'points',
            'type': 'symbol',
            'source': 'point',
            'layout': {
                'icon-image': 'cat',
                'icon-size': 0.25
            }
        });
    });
</script>
</body>
</html>

🔍 代码解析

初始化地图

使用 new maplibregl.Map() 创建地图实例，配置基本参数。本示例的核心特色是展示如何从外部URL加载图标并添加到地图上。

关键配置项

• container: 地图容器的 DOM 元素 ID
• style : 使用 MapLibre 官方样式 https://demotiles.maplibre.org/style.json

加载外部图标

map.on('load', async () => {
    image = await map.loadImage('https://upload.wikimedia.org/wikipedia/commons/7/7c/201408_cat.png');
    map.addImage('cat', image.data);
});

添加符号图层

map.addLayer({
    'id': 'points',
    'type': 'symbol',
    'source': 'point',
    'layout': {
        'icon-image': 'cat',
        'icon-size': 0.25
    }
});

⚙️ 参数说明

参数	类型	必填	默认值	说明
container	string	是	-	地图容器元素的 ID
style	string/object	是	-	地图样式 URL 或内联样式对象

icon-image 布局属性

属性	类型	必填	说明
icon-image	string	是	图标的唯一标识名称
icon-size	number	否	图标缩放比例，默认 1

🎨 效果说明

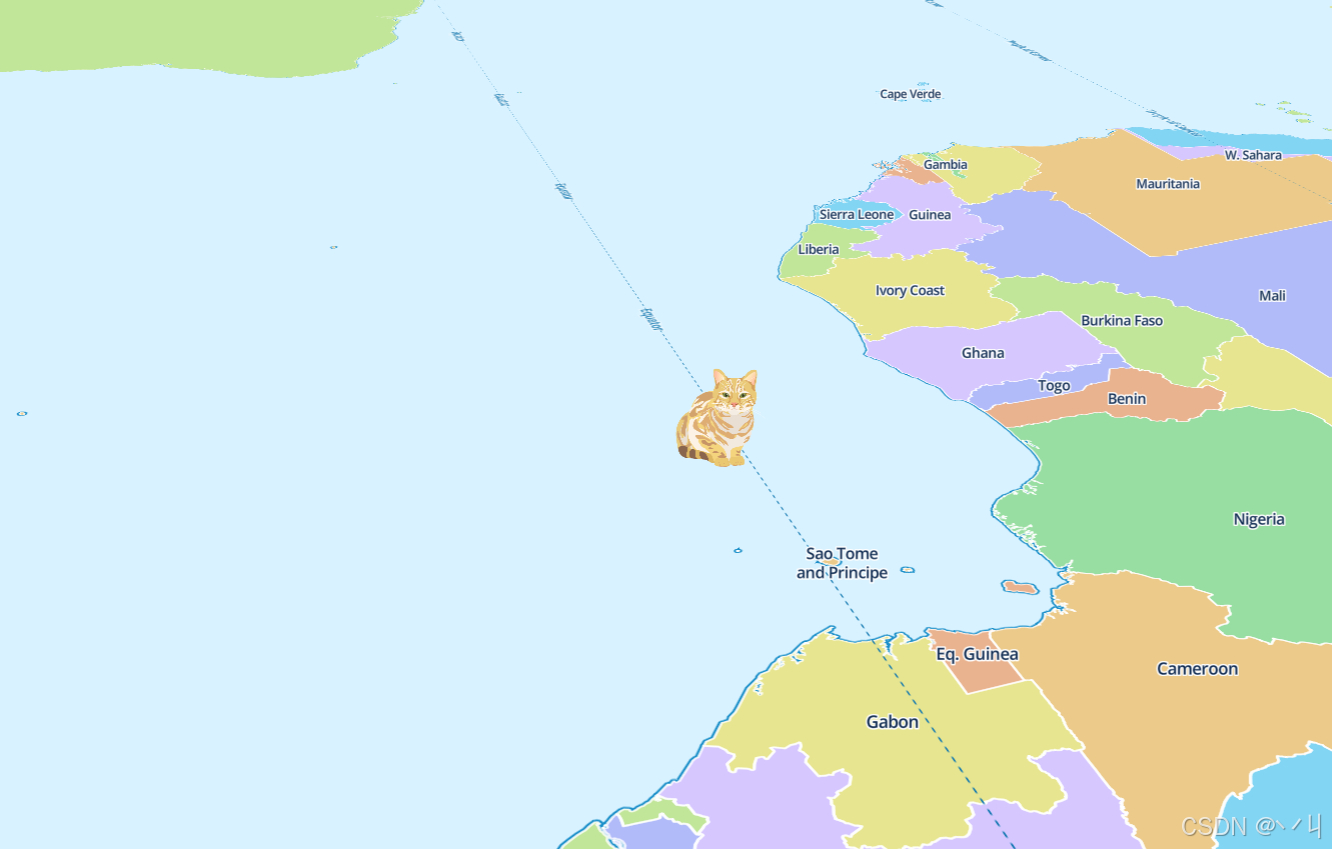

运行代码后，地图上会在坐标 [0, 0]（赤道和本初子午线交点）处显示一个猫咪图标：

• 图标显示 : 猫咪图标以 25% 的原始大小显示（icon-size: 0.25）
• 交互功能: 支持鼠标拖拽、滚轮缩放、右键旋转等标准交互
• 地图默认 : 显示全球视图，无特定中心点和缩放级别


💡 常 见 问 题

Q1: 图标不显示怎么办？

A: 按以下步骤排查：

1. 确保图片 URL 可访问
2. 确认 map.loadImage() 返回的数据有效
3. 检查 addImage() 的 ID 与 icon-image 引用的名称一致
4. 确保在 load 事件回调中操作

Q2: 如何调整图标大小？

A: 使用 icon-size 属性调整图标缩放比例：

'icon-size': 0.5  // 50% 大小

Q3: 可以使用本地图片吗？

A: 可以。使用相对路径或绝对路径引用本地图片文件。

Q4: 支持哪些图片格式？

A: 支持 PNG、JPEG、WebP 和 SVG 格式的图片。

📝 练习任务

1. 基础练习：修改图标 URL，使用其他图片作为地图标记
2. 进阶挑战：添加多个不同位置的图标点
3. 拓展思考：如何根据不同属性显示不同的图标？

🌟 最佳实践

1. 图片格式: 优先使用 PNG 或 WebP 格式，支持透明背景
2. 图片大小: 使用适当尺寸的图标，避免过大影响性能
3. 异步加载 : 使用 await 确保图片加载完成后再添加图层
4. 错误处理: 添加图片加载失败的降级方案
5. 缓存策略: 对于重复使用的图标，考虑缓存
6. 图标命名: 使用清晰的图标 ID 命名规范

🔗 延伸阅读

• Map API文档

• MapLibre GL JS 官方文档

• 下一课预告：将继续学习地图图层的基础知识

---

本文是MapLibre GL JS实践课程系列的一部分，欢迎关注收藏
