FT32F103C8AT7兼容GD32F103C8T632 位通用微控制器MCU,替代性分析

FT32F103C8AT7（辉芒微）和 GD32F103C8T6（兆易创新）都是基于ARM Cortex-M3内核的32位通用微控制器，采用LQFP48封装，引脚完全兼容。以下是两款芯片的核心参数对比：

FT32F103C8AT7 来自辉芒微（FMD），主频为72MHz，内置128KB Flash和20KB SRAM，工作电压范围较宽，支持1.8V到5.0V供电，工作温度范围为-40°C到+105°C，GPIO数量为37个。

GD32F103C8T6 来自兆易创新（GigaDevice），主频高达108MHz，内置64KB Flash和20KB SRAM，工作电压范围为2.6V到3.6V，工作温度范围为-40°C到+85°C，GPIO数量同样为37个。

从基本参数来看，FT32F103C8AT7在Flash容量和温度范围上更有优势，而GD32F103C8T6在主频上表现更强。

核心差异分析

主频与性能

GD32F103C8T6：主频高达108MHz，Flash零等待执行，运算速度更快，适合对实时性要求高的应用

FT32F103C8AT7：主频72MHz，与STM32F103C8T6保持一致，性能稳定够用

存储容量

FT32F103C8AT7：128KB Flash，比GD32的64KB多一倍，程序空间更充裕

GD32F103C8T6：64KB Flash，对于简单应用足够，复杂项目可能需要优化

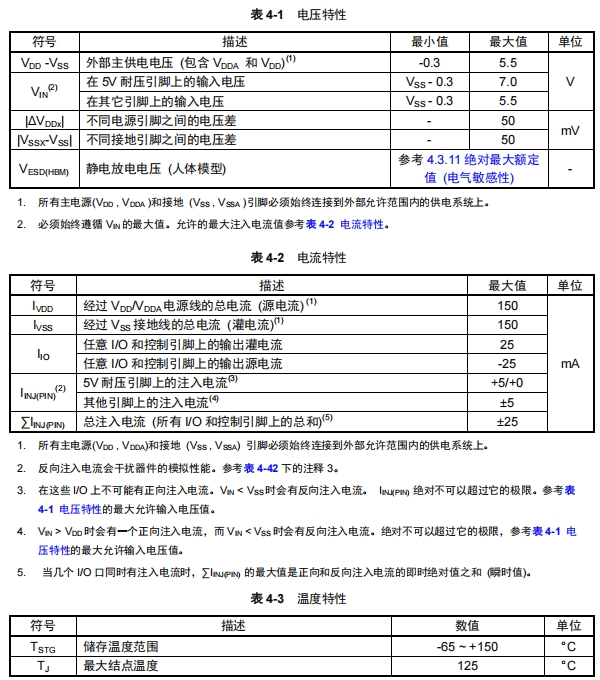

工作电压范围

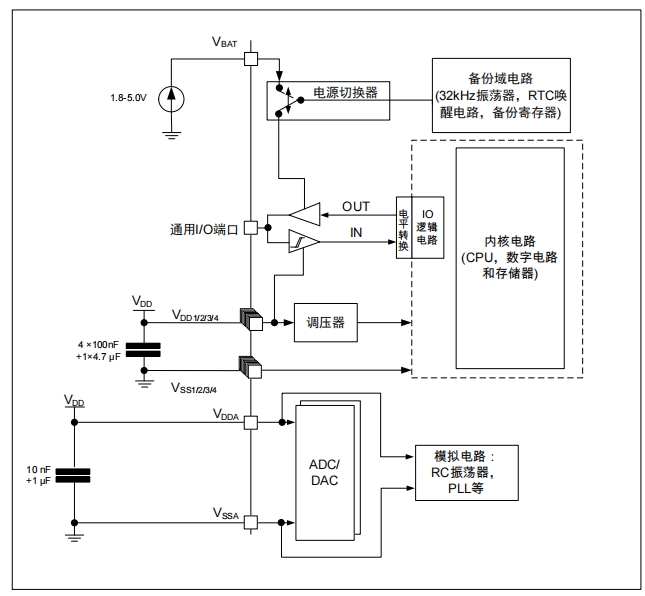

FT32F103C8AT7：1.8V~5.0V宽电压，支持5V单电源供电，省掉LDO降压

GD32F103C8T6：2.6V~3.6V，需要3.3V供电，部分IO 5V耐压

温度等级

FT32F103C8AT7：-40°C~+105°C，宽温版，适合工业环境

GD32F103C8T6：-40°C~+85°C，标准工业级

外设资源对比

外设	FT32F103C8AT7	GD32F103C8T6
USART	3路	3路
SPI	2路	2路
I2C	2路	2路
USB	1路（全速Device）	1路（全速Device）
CAN	1路	1路
ADC	2路12位	2路12位
定时器	7个（1高级+3通用+2看门狗+1系统）	8个（2高级+4通用+2基本）
DMA	7通道	7通道
调试接口	SWD/JTAG	SWD/JTAG

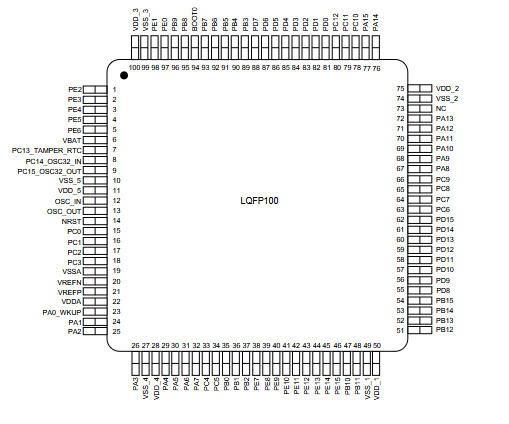

结论：两者外设资源基本一致，引脚定义1:1兼容，PCB无需改版即可互换。

软件兼容性

相同点

均基于Cortex-M3内核，指令集兼容

外设寄存器地址与STM32F103高度一致

支持Keil、IAR等主流开发工具

可用标准外设库开发，API风格接近

差异点

项目	FT32F103C8AT7	GD32F103C8T6
固件库	辉芒微提供FT32F10x_StdPeriph_Lib	兆易创新提供GD32F10x_Firmware_Library
启动文件	需替换为FT32专用启动文件	需替换为GD32专用启动文件
时钟配置	72MHz，与ST一致	108MHz，需调整分频系数
Flash等待周期	需配置等待周期	64KB以内零等待，超64KB需配置
烧录算法	需使用FT32专用算法	支持J-Link、ST-Link等通用工具

替代选型建议

选FT32F103C8AT7，如果你：

需要更大Flash空间（128KB vs 64KB）

需要宽电压供电（1.8V~5.0V），简化电源设计

需要更宽温度范围（-40°C~+105°C）

项目对主频要求不高，72MHz够用

希望供应链多一个选择，降低单一供应商风险

选GD32F103C8T6，如果你：

需要更高运算性能（108MHz主频）

已有GD32开发经验，生态熟悉

项目需要Flash零等待执行，实时性要求高

对兆易创新品牌认可度更高

替代迁移步骤

从GD32F103C8T6迁移到FT32F103C8AT7：

硬件：直接替换芯片，PCB无需修改，引脚完全兼容

软件：

下载辉芒微FT32F10x标准外设库

替换启动文件和头文件

调整系统时钟配置为72MHz

重新编译烧录

验证：功能测试、功耗测试、高低温可靠性测试

总结

FT32F103C8AT7和GD32F103C8T6都是优秀的国产32位MCU替代方案，两者硬件引脚完全兼容，软件生态都向STM32靠拢。

FT32F103C8AT7胜在存储更大、电压更宽、温度更宽，适合对空间和供电要求灵活的场景

GD32F103C8T6胜在主频更高、Flash零等待，适合对性能要求更高的场景
