如何在HyperMesh的两片相邻体单元间批量创建RBE3实现载荷传递

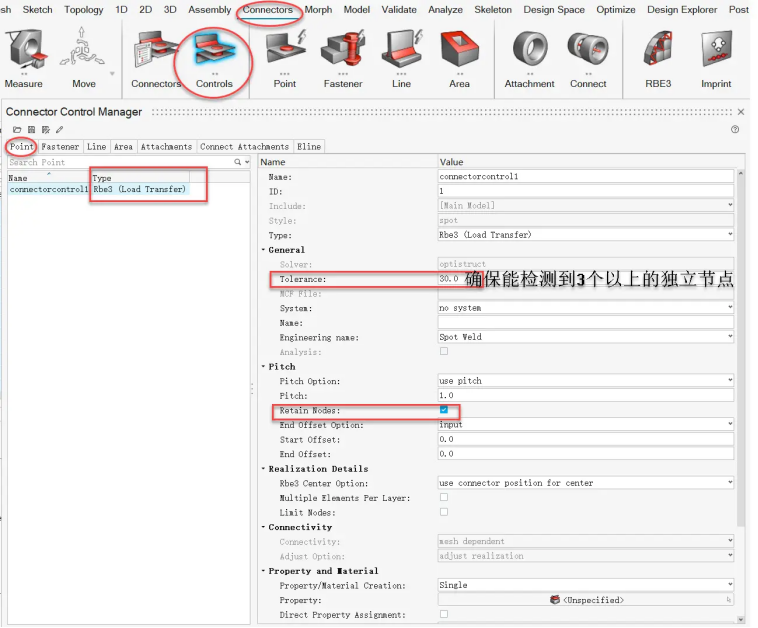

第1步:在Connector下面创建point Control,需要设置合适的搜索容差(独立侧单元尺寸的2~3倍)。

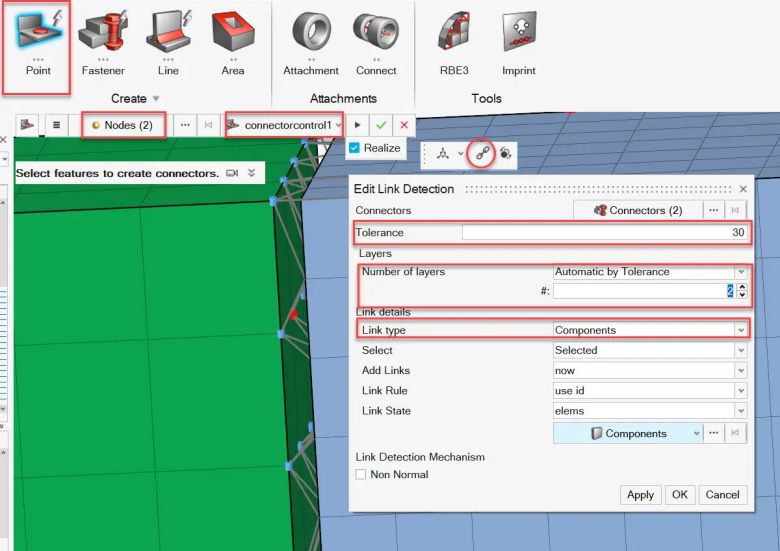

第2步:创建连接元connector

注意:要检查链接的节点情况,容差不合适可能会出现退化的RBE3单元,具体可以通过Validate > model进行检查。必要时可以先将左侧网格进行包面后隐藏体单元,以免RBE3连接到左侧节点。

也可以使用tie接触作为替代方案
