工商业储能系列:主动均衡之基于单向反激式DCDC分布式均衡方案＜LT8584＞

⚡目标解决问题

对新能源汽车和储能BMS而言，电芯电压一致性是普遍存在的工程难题。主动均衡技术可以解决这一问题，但工程师在选型时经常面临一个根本性的困惑：

"集中式主动均衡"和"分布式主动均衡"到底该怎么选？为什么很多资料推荐LTC3300这样的集中式方案，而另一些场景却要用LT8584这样的分布式方案？

两种均衡定义参见如下：

工商业储能系列: 集中式主动均衡-双向隔离DCDC+开关矩阵

工商业储能系列:电池均衡技术路线

本文将以ADI公司的LT8584芯片为例，深入回答以下三个问题：

集中式主动均衡有哪些容易被忽视的缺陷？（故障扩散、并发受限、功耗偏高、软件复杂）
分布式主动均衡如何克服这些缺陷？（故障隔离、真正并发、控制极简、静态功耗极低）
在什么场景下必须选择分布式方案？什么场景下集中式反而更合适？

适用读者：BMS硬件工程师、嵌入式工程师、电池系统设计人员。

预期成果：能够根据项目需求（均衡方向、静态功耗、故障隔离等级、电池节数）做出正确的主动均衡架构选型，并理解基于LT8584的分布式方案从硬件连接到控制流程的完整实现路径。

集中式主动均衡（以 LTC3300-1 为例）VS分布式主动均衡

特性	集中式方案	分布式方案
典型芯片	LTC3300-1（1片管理最多6节）	LT8584（1片管理1节）
能量路径	单体 ↔ 共享变压器 ↔ 模组总线（双向，需总线中转）	单电芯 ↔ 独立变压器 ↔ 模组总线（单向）
变压器数量	1个（6节共享）	每节电芯独立1个
开关矩阵	需要（片内集成），分时选通，同一时刻仅均衡1节	不需要，每节电芯有专属能量通道
控制方式	MCU 通过 SPI 配置复杂模式寄存器	电平控制（DIN = 高启动 / 低停止），无需操作寄存器
并行数量	组内一次只能均衡1节电芯	组内可以同时均衡多节电芯
效率	低	高

1. 核心方案与器件简介

方案名称：基于单向反激式（Flyback）DCDC变换器的分布式主动均衡方案。

核心器件 ：ADI公司的 LT8584。

定位：一款单片反激式DC/DC变换器，专为高压串联电池组的主动均衡设计。
关键特性：
- 拓扑结构：反激式（Flyback），能量单向流动（从单节电芯放电至整个电池组）。
- 集成度：内置6A、50V功率开关（NPN管），简化了外部电路。
- 供电方式：完全由所放电的那节电芯供电，无需复杂偏置电路。
- 静态功耗 ：禁用时从电池吸取的静态电流典型值低于 20nA，这对长期待机应用至关重要。
- 易用性：使能引脚（DIN）设计为与LTC680x系列电池监控芯片无缝配合。

核心特性总结（"❤️"关键点）：

单芯片管理1节电芯（One Cell Per IC）。

单向均衡：能量只能从电压高的电芯放出。

可并联：多片LT8584可并联以提高单节均衡电流（例如2片并联可达5A）。

2. 方案对比：为什么选用LT8584？

在主动均衡领域，LT8584和LTC3300-1是两种常见选择。下表清晰对比了它们的核心差异，帮助您理解本文方案的定位。

对比项	本文方案：LT8584	另一种方案：LTC3300-1
每IC管理电芯数	1节/片（分布式架构）	最多6节/片（组管理式）
均衡方式	单电芯 ↔ 模组总线（每节电芯需独立变压器）	组内6节电芯之间互相转移 + 能量回馈模组总线
能量流向	单向（仅放电）	双向（可充可放）
典型系统配置	12×LT8584 + 1×LTC6804	2×LTC3300-1 + 2个变压器 + 1×LTC6804

选型结论：

若您的应用场景仅需对过压电芯进行放电均衡 ，且对静态功耗有极高要求，LT8584方案更合适。
若需要复杂的充放电双向均衡，则应考虑LTC3300-1等方案。

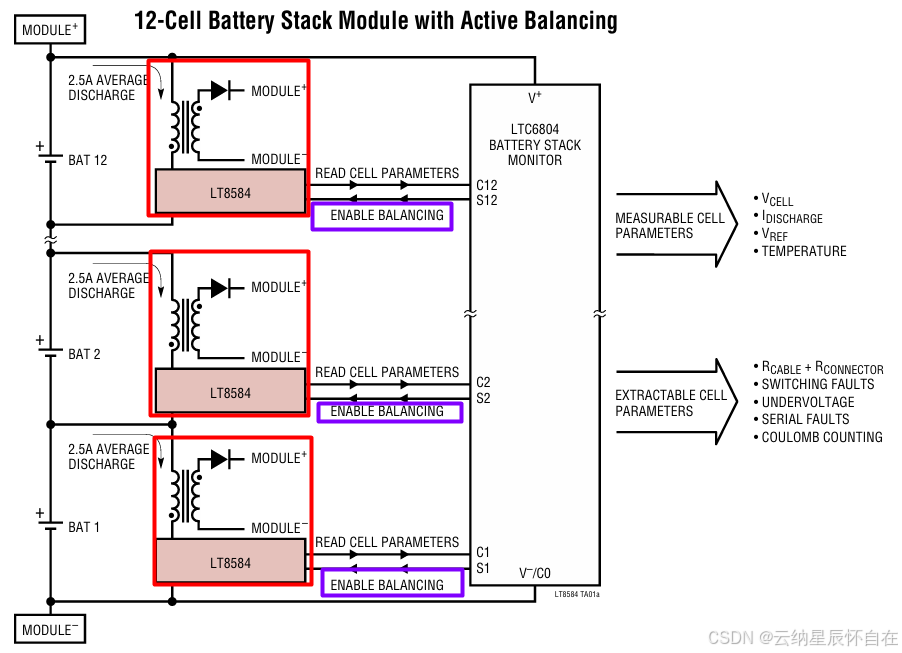

3. 系统硬件连接详解（以12节电芯为例）

对于6-12节串联的电池组，一个典型配置是：12*LT8584 + 1*LTC6804。以下是硬件连接的关键步骤和原理说明。

3.1 连接拓扑

每颗LT8584独立负责一节电芯。LTC6804作为"总管"，负责监控所有电芯电压并独立控制每一颗LT8584的启停。

3.2 关键引脚配置与极性匹配

这是硬件设计中最容易出错的地方，请务必注意。

配置LT8584为"简易模式"：

将LT8584的 MODE 引脚直接连接到本电芯的正极（VIN）。
在此模式下，DIN 引脚逻辑为：高电平 = 启动均衡，低电平 = 停止均衡。

确认LTC6804的控制引脚逻辑：

LTC6804的均衡控制引脚（S1 ~ Sn）为推挽输出。
其寄存器控制逻辑为：写 DCCx = 1 → 对应 S 引脚被拉低；写 DCCx = 0 → 对应 S 引脚恢复 高电平。

风险操作识别与解决方案：

问题：直接连接LTC6804的S引脚到LT8584的DIN引脚，逻辑会完全相反（DCCx=1（使能均衡）时，S为低电平，导致DIN为低电平，LT8584不工作）。
解决方案 ：在S引脚和DIN引脚之间必须增加一级反相电路（例如用一个NMOS管搭建的简易反相器）。
正确连接路径 ：

LTC6804 (Sx) → 反相器 → LT8584 (DIN)
最终效果 ：当MCU写入DCCx = 1（命令均衡开启）时，Sx引脚输出低电平，经反相器变为高电平给DIN，LT8584正确启动均衡。

⚠️ 重要风险 ：若不添加反相电路，将导致均衡动作完全反向，可能引发系统无法按预期进行均衡，甚至在电池组出现过压时无法及时处理，造成电池损坏风险。

4. 完整控制流程（从软件到硬件）

整个均衡过程由MCU间接调度，无需MCU直接操作每颗LT8584，流程如下：

步骤	执行单元	动作与数据流	说明
1. 电压采集	LTC6804	采集各单体电压，通过SPI总线上报给MCU	MCU获得电池组状态。
2. 均衡决策	MCU	运行均衡算法，判断出电压超过阈值的电芯编号	例如：决定对第3节和第5节电芯进行放电。
3. 命令下发	MCU	通过SPI总线向LTC6804的配置寄存器写入对应位	例如：设置`DCC3=1`, `DCC5=1`。
4. 硬件执行	LTC6804	将指定的`S3`、`S5`引脚拉低	根据内部逻辑硬件自动完成。
5. 电平转换	反相器	将`Sx`引脚的低电平转换为高电平	关键匹配环节。
6. 均衡启停	LT8584	`DIN`引脚收到高电平，启动内部反激变换器	对应电芯开始向模组总线放电。

核心要点 ：在"Simple Mode"下，LT8584完全成为由LTC6804控制的"执行器"。MCU通过LTC6804间接、高效地调度了所有均衡工作，避免了复杂的底层硬件管理。

5. 方案总结与适用边界

5.1 核心优势

高效率与低发热：开关稳压器架构，效率远高于被动均衡。
多节并发 ：支持多节电芯同时进行均衡，速度快。
极低静态功耗：<20nA的待机电流，对于长期静置的电池包非常友好。
设计简化：高度集成，外围电路相对简单。

5.2 关键限制

单向性 ：只能放电，无法对欠压电芯进行补充电。
成本与面积：每节电芯需要一颗LT8584和一个变压器，对于节数很多（如>12节）的系统，BOM成本和PCB面积会显著增加。
额外电路：需要为每个通道增加一个反相器。

5.3 适用场景与选型建议

场景	推荐意见
适合使用	✅ 只需放电均衡的电池系统（如部分磷酸铁锂方案）。 ✅ 对静态功耗有严格要求的便携或储能设备。 ✅ 串联节数在6-12节的中小型电池包。
不适合使用	❌ 需要复杂双向均衡（补电+放电）的高性能系统。 ❌ 对成本或体积极度敏感、节数很多的大规模电池阵列。

最终结论 ：基于LT8584的单向反激式主动均衡方案，是一个在"放电场景"下高效、低功耗、设计清晰的专业选择。它牺牲了双向能力，换来了极低的待机功耗和简单的控制逻辑，工程师在选型时需根据项目对"均衡方向"和"静态功耗"的核心需求来权衡。

版本说明：本文分析基于ADI LT8584数据手册（Rev.0）及LTC6804数据手册（Rev.D）公开信息。实际设计时请以官网最新数据手册为准。
