一、引言：储能系统的"大脑"与"神经"协同
随着全球能源结构向清洁化、低碳化转型，电化学储能系统（Battery Energy Storage System, BESS）已成为支撑新型电力系统的关键基础设施。据国际能源署（IEA）统计，2025年全球新增储能装机量已突破200GWh，其中锂离子电池储能占比超过90%。然而，储能系统的安全、效率与寿命问题始终是行业关注的焦点。
在大型储能电站中，数以万计的电芯通过串并联组成电池簇（Battery Cluster），再由多个电池簇构成电池堆（Battery Stack）。如何确保这些海量电芯在充放电过程中保持高度一致？如何在电网侧、用户侧和新能源侧实现能量的精准调度？这就必须依赖**电池管理系统（BMS）与能量管理系统（EMS）**的深度协同。
BMS如同储能系统的"神经末梢"，负责实时感知每一颗电芯的电压、电流、温度等微观状态；EMS则是储能系统的"大脑"，负责根据电网需求、电价策略和安全边界制定能量调度方案。两者的协同程度直接决定了储能系统的安全性、经济性和使用寿命。本文将从电池簇管理架构、均衡控制策略、热管理系统、SOC精确估算以及BMS-EMS协同调度五个维度，深入剖析储能系统的核心技术实现。
二、储能系统整体架构：从电芯到电网
2.1 系统层级结构
大型电化学储能系统通常采用**"电芯→模组→插箱→电池簇→电池堆→集装箱"**的六级物理架构：
| 层级 | 组成单元 | 典型参数（磷酸铁锂） |
|---|---|---|
| 电芯 | 单体电池 | 3.2V / 280Ah |
| 模组 | 8颗电芯串联 | 25.6V / 280Ah ≈ 7.17kWh |
| 插箱 | 若干模组串联 | 约 229kWh |
| 电池簇 | 1个插箱或若干模组 | 约 229kWh |
| 电池堆 | 20个电池簇并联 | 约 4.59MWh |
| 集装箱 | 1~2个电池堆 | 约 5MWh |
以某2.5MW/5MWh集装箱储能系统为例，其内部包含约 6,400颗 280Ah磷酸铁锂电芯，通过复杂的串并联网络构成。这种大规模集成对BMS的采集精度、通信速率和均衡能力提出了极高要求。

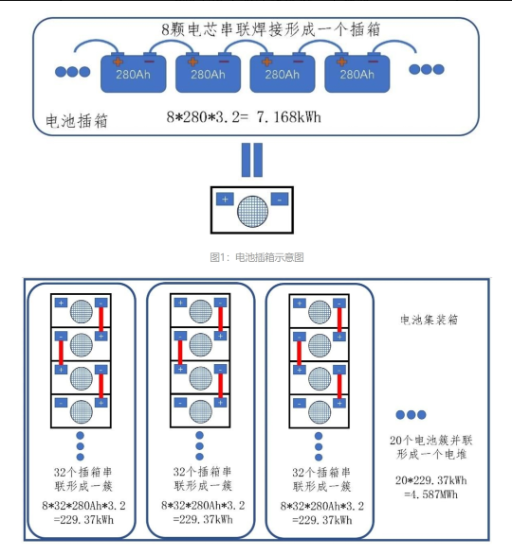

图1：电池插箱与电池簇结构示意图
2.2 BMS三级架构设计
储能BMS普遍采用**"从控BMU → 主控BCU → 总控BAU"**的三级分布式架构：
- BMU（Battery Management Unit）：从控单元，每个BMU管理一个模组（通常8~16串电芯），负责单体电压采集、温度采集、被动均衡执行，通过CAN总线与BCU通信。
- BCU（Battery Control Unit）：主控单元，每个BCU管理一个电池簇（通常20个模组），负责簇级总压采集、簇电流采集、绝缘检测、高压控制（预充、主正、主负继电器），通过CAN总线与BAU通信。
- BAU（Battery Array Unit）：总控单元，管理整个电池堆（通常7~20个电池簇），负责数据汇总、SOC/SOH计算、故障诊断、与EMS和PCS的通信交互。

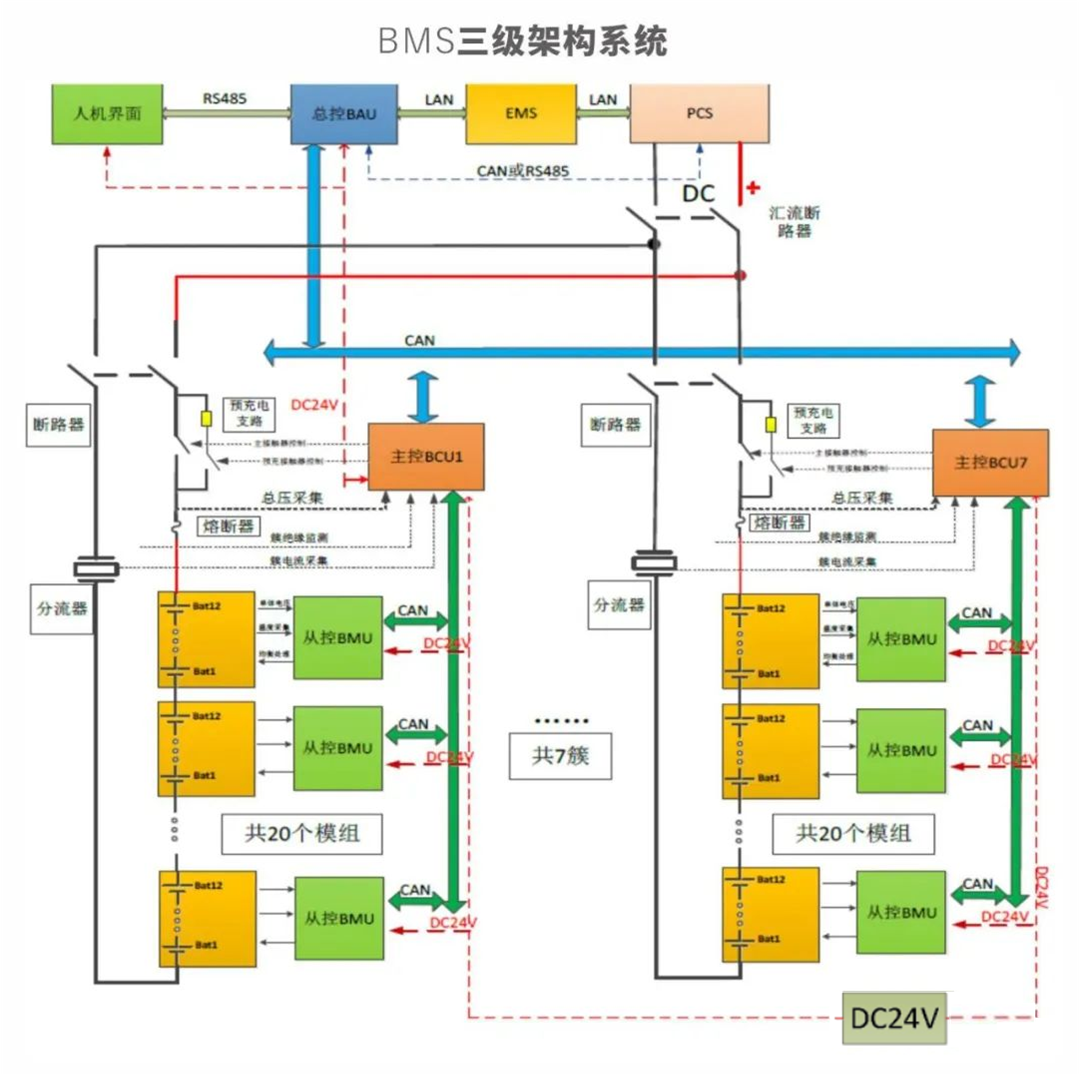

图2：BMS三级架构系统

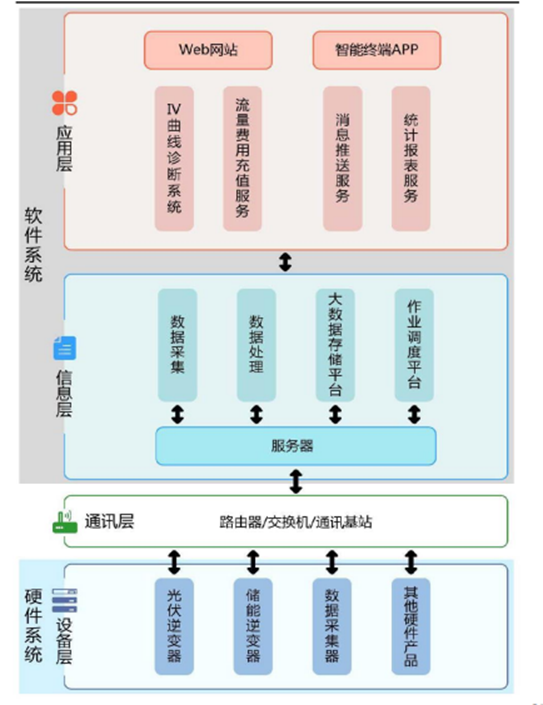

2.3 EMS系统拓扑
EMS（Energy Management System）是储能系统的能量调度中枢，其拓扑架构通常包含以下层级：
- 设备层：BMS、PCS（储能变流器）、电表、气象站、消防系统等现场设备。
- 通讯层：工业以太网交换机、光纤环网、4G/5G路由器，实现设备间的高速数据交互。
- 信息层：数据采集服务器、实时数据库、历史数据库、作业调度平台。
- 应用层：Web监控界面、移动端APP、IV曲线诊断、报表统计、远程运维平台。

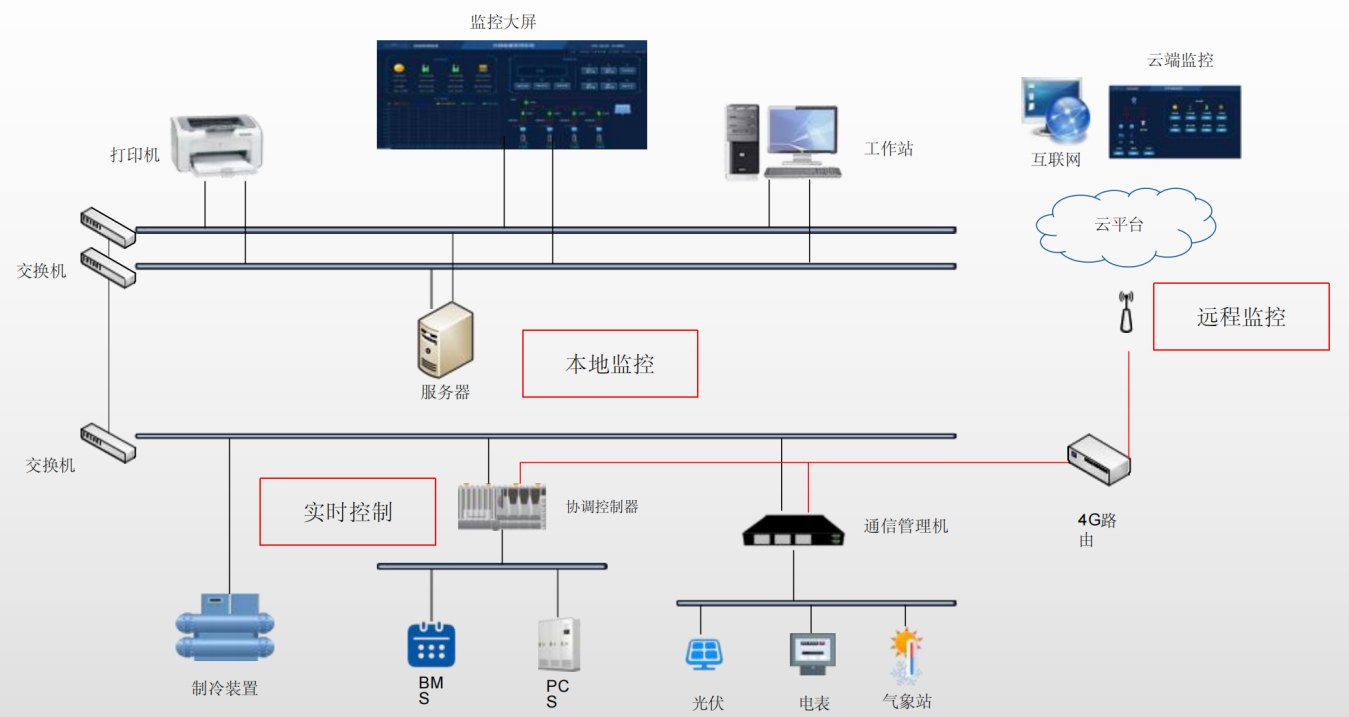

图3：EMS能量管理系统拓扑图
三、电池簇均衡管理：从被动到主动的精细化控制
3.1 不一致性的来源与危害
电池簇中成千上万颗电芯在制造过程中存在容量、内阻、自放电率的初始差异。在长期使用过程中，温度梯度、充放电倍率差异会进一步放大这种不一致性，导致：
- 容量利用率下降：最弱电芯先达到截止电压，限制了整簇的可用容量。
- 局部过充过放：电压偏高的电芯在充电时先达到上限，电压偏低的电芯在放电时先达到下限。
- 热失控风险：不一致性导致局部电流集中，温升加剧，可能触发连锁反应。

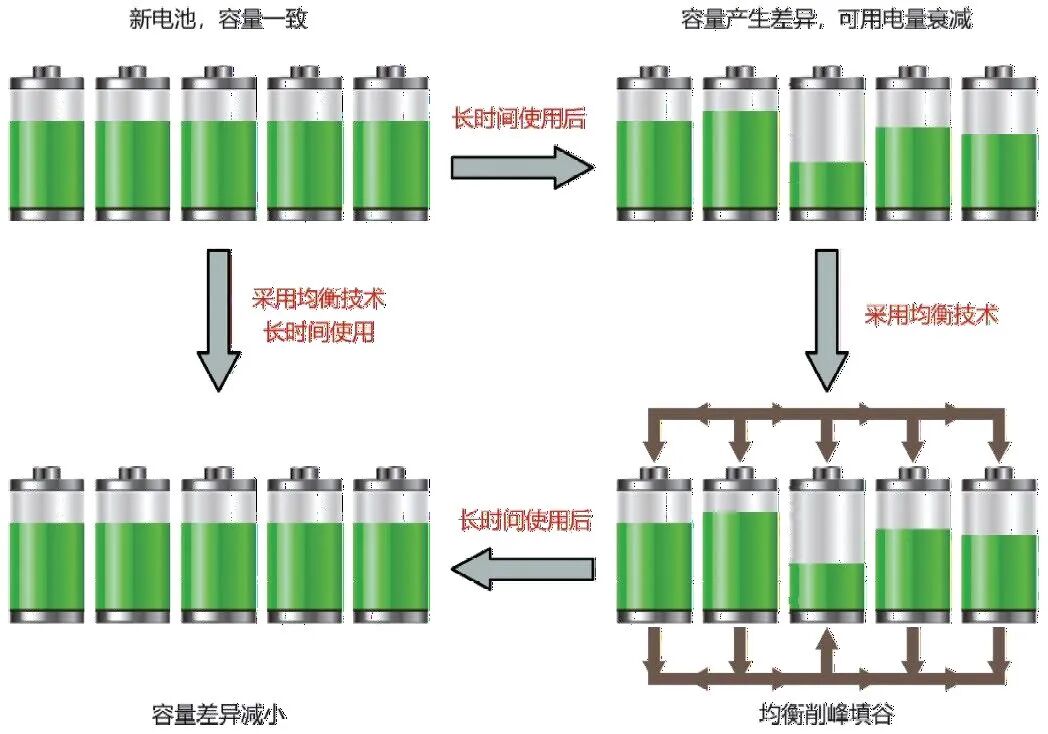

图4：电池簇均衡管理示意图
3.2 被动均衡技术
被动均衡（Passive Balancing）通过电阻放电将高电压电芯的能量以热能形式耗散，实现电压一致性。其技术特点如下：
- 原理：在电芯两端并联均衡电阻和MOSFET开关，当某节电芯电压高于平均值时，开启对应开关进行放电。
- 优点：电路简单、成本低、可靠性高。
- 缺点：能量浪费、均衡电流小（通常50~200mA）、仅适用于充电末端均衡。
- 适用场景：对成本敏感、能量效率要求不高的工商业储能系统。
c
/* 被动均衡控制伪代码 */
#define BALANCE_THRESHOLD_MV 30 // 均衡开启阈值：30mV
#define BALANCE_CURRENT_MA 100 // 均衡电流：100mA
void passive_balance_control(BatteryPack_t *pack) {
float avg_voltage = calculate_average_voltage(pack);
for (int i = 0; i < pack->cell_count; i++) {
float delta = pack->cells[i].voltage - avg_voltage;
if (delta > BALANCE_THRESHOLD_MV) {
// 开启对应通道的均衡MOSFET
set_balance_switch(i, ENABLE);
pack->cells[i].balance_status = BALANCING;
} else if (delta < (BALANCE_THRESHOLD_MV / 2)) {
// 迟滞关闭，避免频繁开关
set_balance_switch(i, DISABLE);
pack->cells[i].balance_status = IDLE;
}
}
}3.3 主动均衡技术
主动均衡（Active Balancing）通过电感、电容或变压器等储能元件，将高电压电芯的能量转移到低电压电芯，实现能量的高效再利用。
常见主动均衡拓扑：
| 拓扑类型 | 原理 | 均衡效率 | 成本 | 复杂度 |
|---|---|---|---|---|
| 电感式（Buck-Boost） | 电感储能实现相邻电芯间能量转移 | 85~90% | 中 | 中 |
| 电容式（Flying Cap） | 电容充放电实现电荷共享 | 80~85% | 低 | 低 |
| 变压器式 | 多绕组变压器实现任意电芯间能量转移 | 90~95% | 高 | 高 |
| 双向DC-DC | 独立DC-DC模块实现簇间均衡 | 92~96% | 很高 | 很高 |
c
/* 主动均衡（电感式Buck-Boost）控制伪代码 */
#define BALANCE_HYSTERESIS_MV 20
#define MAX_BALANCE_CURRENT_MA 2000 // 主动均衡可达2A
typedef enum {
BALANCE_DIR_NONE = 0,
BALANCE_DIR_UP, // 从当前电芯向高电压电芯转移
BALANCE_DIR_DOWN // 从当前电芯向低电压电芯转移
} BalanceDir_t;
void active_balance_control(BatteryPack_t *pack) {
float avg_voltage = calculate_average_voltage(pack);
for (int i = 0; i < pack->cell_count; i++) {
float delta = pack->cells[i].voltage - avg_voltage;
if (fabs(delta) > BALANCE_THRESHOLD_MV) {
BalanceDir_t dir = (delta > 0) ? BALANCE_DIR_DOWN : BALANCE_DIR_UP;
uint16_t target_idx = find_target_cell(pack, i, dir);
if (target_idx != INVALID_INDEX) {
// 配置Buck-Boost变换器参数
BalanceChannel_t *ch = &pack->balance_channels[i];
ch->target_cell = target_idx;
ch->direction = dir;
ch->current_setpoint = calculate_balance_current(
fabs(delta), MAX_BALANCE_CURRENT_MA);
ch->status = BALANCING_ACTIVE;
enable_balance_converter(ch);
}
}
}
}3.4 簇间均衡策略
在多簇并联的电池堆中，除了单体电芯间的不一致性，还存在簇间不一致性。各电池簇因内阻差异、温度差异导致SOC发散，影响整堆的可用容量。
簇间均衡策略：
- 基于SOC的簇间均衡：EMS根据各簇SOC差异，动态调整各簇的充放电电流分配。SOC高的簇多放电、少充电；SOC低的簇多充电、少放电。
- 基于容量的簇间均衡：在放电末期，优先从容量较大的簇取电，避免容量小的簇过放。
- 双向DC-DC簇间均衡：在每个电池簇出口配置双向DC-DC变换器，实现簇间能量的直接转移，均衡效率可达95%以上。
四、热管理系统：守护储能安全的"温控防线"
4.1 热失控机理与温度敏感性
锂离子电池对温度极为敏感。研究表明：
- 最佳工作温度：15~35°C
- 容量衰减加速：温度每升高10°C，日历寿命衰减速度约增加1倍。
- 热失控触发：当电芯温度超过130°C（磷酸铁锂）或90°C（三元锂），SEI膜分解、电解液气化等副反应将引发不可控的链式反应。
大型储能系统中，数千颗电芯密集排列，中间区域电芯散热困难，容易形成"热点"，是热失控的高风险区域。
图5：储能集装箱内部热管理结构
4.2 热管理方案对比
| 方案 | 原理 | 温控精度 | 能耗 | 成本 | 适用场景 |
|---|---|---|---|---|---|
| 自然冷却 | 依靠空气自然对流 | ±8°C | 无 | 低 | 小容量、低倍率 |
| 强制风冷 | 空调+风道强制对流 | ±5°C | 低 | 中 | 工商业储能 |
| 液冷（冷板） | 液冷板+冷却液循环 | ±3°C | 中 | 中高 | 大型储能电站 |
| 浸没式液冷 | 电芯直接浸入绝缘冷却液 | ±2°C | 中 | 高 | 高安全要求场景 |
| 相变材料（PCM） | 利用相变潜热吸热 | ±4°C | 无 | 中 | 辅助热管理 |
图6：储能系统热管理方案图
4.3 液冷热管理系统设计
液冷是当前大型储能系统的主流热管理方案，其核心组件包括：
- 液冷板：安装于电池模组底部或侧面，内部流道设计需保证流量均匀性。
- 水泵与管路：提供冷却液循环动力，管路布局需考虑压降平衡。
- 换热器：将冷却液热量传递给外部空气或冷水机组。
- 温度传感器矩阵：每个模组布置2~4个NTC温度传感器，实现精细化温度监控。
液冷控制策略：
c
/* 液冷热管理控制策略 */
#define T_TARGET 25.0f // 目标温度
#define T_DEAD_BAND 2.0f // 控制死区
#define T_MAX 45.0f // 告警温度
#define T_EMERGENCY 55.0f // 紧急停机温度
typedef enum {
THERMAL_MODE_IDLE = 0, // 待机
THERMAL_MODE_COOLING, // 制冷
THERMAL_MODE_HEATING, // 制热（低温环境）
THERMAL_MODE_EMERGENCY // 紧急模式
} ThermalMode_t;
void thermal_management_control(ThermalSystem_t *sys, BatteryPack_t *pack) {
float max_temp = get_max_cell_temperature(pack);
float min_temp = get_min_cell_temperature(pack);
float avg_temp = get_avg_cell_temperature(pack);
float temp_gradient = max_temp - min_temp; // 温差
// 温差过大告警（>5°C说明液冷不均或电芯异常）
if (temp_gradient > 5.0f) {
set_alarm(ALARM_TEMP_GRADIENT_HIGH);
}
// 温度控制模式选择
if (max_temp >= T_EMERGENCY) {
sys->mode = THERMAL_MODE_EMERGENCY;
set_pump_speed(100); // 最大流量
set_chiller_power(100); // 最大制冷
trigger_emergency_stop(pack); // 请求停机
}
else if (max_temp > (T_TARGET + T_DEAD_BAND)) {
sys->mode = THERMAL_MODE_COOLING;
// PID控制水泵转速和冷水机功率
float error = max_temp - T_TARGET;
sys->pump_speed = pid_controller(&sys->pump_pid, error);
sys->chiller_power = pid_controller(&sys->chiller_pid, error);
}
else if (min_temp < (T_TARGET - T_DEAD_BAND)) {
sys->mode = THERMAL_MODE_HEATING;
// 低温加热（PTC或液热）
enable_heater(calculate_heater_power(min_temp));
}
else {
sys->mode = THERMAL_MODE_IDLE;
set_pump_speed(20); // 维持最小循环
}
// 将热管理状态上报EMS
report_thermal_status_to_ems(sys);
}4.4 BMS-EMS热管理协同
BMS负责采集电芯级温度数据，识别温度异常电芯；EMS负责统筹全局热管理资源，实现多簇协调：
- BMS侧：实时监测每个NTC温度点，计算温度梯度，识别"热点"电芯，触发三级告警（预警→限功率→停机）。
- EMS侧：根据各簇温度分布，动态调整PCS功率分配，优先冷却高温簇；在电网调度指令与热安全边界冲突时，执行"热优先"策略，主动降功率或切换至待机。
五、SOC精确估算：储能系统的"电量罗盘"
5.1 SOC估算的挑战
荷电状态（State of Charge, SOC）是储能系统最核心的状态参数之一，其精确估算面临以下挑战：
- 累积误差：安时积分法（Coulomb Counting）存在电流传感器漂移和初始SOC误差累积问题。
- 非线性特性：开路电压（OCV）与SOC的关系在磷酸铁锂平台的中间段（20%~80% SOC）非常平坦，微小的电压测量误差会导致巨大的SOC估算偏差。
- 温度与老化影响：同一SOC下，不同温度和循环次数对应的OCV存在显著差异。
- 动态工况：储能系统频繁的充放电切换和倍率变化增加了估算难度。
5.2 多算法融合SOC估算方案
工程实践中通常采用**安时积分 + 开路电压 + 扩展卡尔曼滤波（EKF）/无迹卡尔曼滤波（UKF）**的多算法融合方案：
5.2.1 安时积分法
c
/* 安时积分法 SOC 计算 */
float soc_ah_integral(float soc_init, float current, float dt,
float nominal_capacity, float coulomb_efficiency) {
static float soc = 0.0f;
static float accumulated_ah = 0.0f;
// 电流方向：充电为正，放电为负
float delta_ah = current * dt / 3600.0f; // Ah
if (current > 0) {
// 充电效率修正
delta_ah *= coulomb_efficiency;
}
accumulated_ah += delta_ah;
soc = soc_init - (accumulated_ah / nominal_capacity) * 100.0f;
// 限幅
soc = constrain(soc, 0.0f, 100.0f);
return soc;
}5.2.2 开路电压法
通过查表OCV-SOC曲线获取基准SOC。磷酸铁锂电池的OCV-SOC曲线如下表所示（25°C典型值）：
| SOC (%) | OCV (V) | SOC (%) | OCV (V) |
|---|---|---|---|
| 0 | 2.500 | 50 | 3.280 |
| 10 | 3.220 | 60 | 3.290 |
| 20 | 3.250 | 70 | 3.310 |
| 30 | 3.260 | 80 | 3.330 |
| 40 | 3.270 | 90 | 3.350 |
| 100 | 3.650 |
注意：在20%~80% SOC区间，OCV变化仅约50mV，对电压采集精度要求极高（需达到±1mV以内）。
5.2.3 扩展卡尔曼滤波（EKF）融合算法
EKF通过建立电池状态空间模型，将安时积分的预测值与OCV测量的观测值进行最优融合，有效抑制噪声和累积误差。
c
/* EKF SOC 估算核心代码 */
#include <math.h>
/* 电池一阶RC等效电路模型参数 */
#define R0 0.0015f // 欧姆内阻 (Ω)
#define R1 0.0008f // 极化内阻 (Ω)
#define C1 30000.0f // 极化电容 (F)
#define QN 280.0f // 额定容量 (Ah)
#define ETA 0.998f // 库仑效率
/* 状态向量: x = [SOC; U1] */
typedef struct {
float soc; // SOC (%)
float u1; // 极化电压 (V)
float p[2][2]; // 误差协方差矩阵
} EKF_State_t;
/* OCV-SOC 查表函数（线性插值） */
float ocv_from_soc(float soc) {
// 简化：使用分段线性拟合
if (soc <= 20.0f) return 2.5f + 0.0375f * soc;
else if (soc <= 80.0f) return 3.25f + 0.00125f * (soc - 20.0f);
else return 3.33f + 0.032f * (soc - 80.0f);
}
/* OCV对SOC的导数（用于观测矩阵H） */
float docv_dsoc(float soc) {
if (soc <= 20.0f) return 0.0375f;
else if (soc <= 80.0f) return 0.00125f;
else return 0.032f;
}
void ekf_soc_update(EKF_State_t *ekf, float current, float voltage, float dt) {
/* ===== 预测步骤 ===== */
float tau = R1 * C1;
float a1 = expf(-dt / tau);
// 状态转移矩阵 A
float A[2][2] = {
{1.0f, 0.0f},
{0.0f, a1}
};
// 输入矩阵 B
float B[2] = {
-ETA * dt / (QN * 3600.0f) * 100.0f, // SOC变化量
R1 * (1.0f - a1) // 极化电压变化量
};
// 状态预测
float soc_pred = ekf->soc + B[0] * current;
float u1_pred = a1 * ekf->u1 + B[1] * current;
// 协方差预测: P = A*P*A' + Q
float Q[2][2] = {{0.01f, 0.0f}, {0.0f, 0.001f}}; // 过程噪声
float p_pred[2][2];
// ... 矩阵运算（省略详细代码）
/* ===== 更新步骤 ===== */
float ocv_pred = ocv_from_soc(soc_pred);
float voltage_pred = ocv_pred - u1_pred - R0 * current;
// 观测矩阵 H = [dOCV/dSOC, -1]
float H[2] = {docv_dsoc(soc_pred), -1.0f};
// 卡尔曼增益计算
float R = 0.001f; // 观测噪声 (电压测量误差)
float S = H[0]*H[0]*p_pred[0][0] + 2*H[0]*H[1]*p_pred[0][1] + H[1]*H[1]*p_pred[1][1] + R;
float K[2] = {
(p_pred[0][0]*H[0] + p_pred[0][1]*H[1]) / S,
(p_pred[1][0]*H[0] + p_pred[1][1]*H[1]) / S
};
// 状态更新
float innovation = voltage - voltage_pred;
ekf->soc = soc_pred + K[0] * innovation;
ekf->u1 = u1_pred + K[1] * innovation;
// 协方差更新
// ... P = (I - K*H)*P_pred
// SOC限幅
if (ekf->soc > 100.0f) ekf->soc = 100.0f;
if (ekf->soc < 0.0f) ekf->soc = 0.0f;
}5.3 多簇SOC一致性管理
在电池堆级别，各簇SOC的一致性直接影响整堆可用容量。EMS通过以下策略实现多簇SOC协同：
- SOC同步充电：在充电末期，EMS协调PCS降低总充电电流，等待SOC最低的簇追平，确保所有簇同时充满。
- SOC差异化放电：在放电过程中，根据各簇SOC动态分配功率，SOC高的簇承担更多放电功率。
- 定期满充校准：利用电网低谷时段，安排所有电池簇进行满充（100% SOC），为安时积分法提供准确的初始SOC基准点。
六、BMS与EMS深度协同：感知-决策-执行的闭环
6.1 协同架构设计
BMS与EMS的协同遵循**"感知→决策→执行"**的闭环控制逻辑：
- 感知层（BMS）：采集电芯级电压、电流、温度，计算SOC/SOH/SOP，识别故障和异常。
- 决策层（EMS）：接收BMS状态数据，结合电网调度指令、电价策略、天气预报等信息，制定充放电计划。
- 执行层（PCS）：接收EMS功率指令，执行AC/DC变换，实现与电网的能量交互。
图8：BMS-EMS-PCS协同关系
6.2 通信协议与数据交互
BMS与EMS之间通常采用以下通信方式：
| 接口 | 协议 | 波特率/速率 | 数据内容 |
|---|---|---|---|
| CAN | CAN2.0B | 250/500kbps | 实时状态、告警、控制指令 |
| 以太网 | Modbus TCP / IEC 61850 | 100Mbps | 历史数据、配置参数、文件传输 |
| 4G/5G | MQTT / HTTP | 按需 | 远程监控、云平台对接 |
BMS上报EMS的典型数据帧结构（CAN）：
c
/* BMS → EMS 状态数据帧 (CAN ID: 0x180) */
typedef struct __attribute__((packed)) {
uint16_t pack_voltage; // 电池堆总电压 (0.1V)
int16_t pack_current; // 电池堆总电流 (0.1A, 充电为正)
uint16_t soc; // 电池堆SOC (0.1%)
uint16_t soh; // 电池堆SOH (0.1%)
int16_t max_temp; // 最高温度 (0.1°C)
int16_t min_temp; // 最低温度 (0.1°C)
uint16_t max_cell_volt; // 最高单体电压 (1mV)
uint16_t min_cell_volt; // 最低单体电压 (1mV)
uint8_t alarm_level; // 告警级别 (0=正常, 1=预警, 2=一般, 3=严重)
uint8_t balance_status; // 均衡状态位图
} BMS_StatusFrame_t;
/* EMS → BMS 功率调度指令帧 (CAN ID: 0x280) */
typedef struct __attribute__((packed)) {
int16_t power_cmd; // 功率指令 (kW, 充电为正)
uint16_t max_charge_power; // 最大允许充电功率 (kW)
uint16_t max_disch_power; // 最大允许放电功率 (kW)
uint8_t operation_mode; // 运行模式 (0=待机, 1=充电, 2=放电, 3=调频)
uint8_t schedule_id; // 调度计划编号
} EMS_PowerCmdFrame_t;6.3 协同调度策略
6.3.1 安全边界约束
EMS在制定调度策略时，必须严格遵守BMS提供的安全边界：
- 电压边界：单体电压 2.5V ~ 3.65V（磷酸铁锂）
- 温度边界：工作温度 -10°C ~ 55°C
- SOC边界：运行SOC 10% ~ 95%（预留安全裕量）
- 功率边界：SOP（State of Power）实时计算的最大充放电功率
c
/* EMS功率指令安全约束检查 */
PowerCmd_t ems_power_safety_check(PowerCmd_t cmd, BMS_Status_t *bms) {
PowerCmd_t safe_cmd = cmd;
// 1. 温度约束
if (bms->max_temp > 50.0f) {
// 高温降功率
float derate_factor = (55.0f - bms->max_temp) / 5.0f;
safe_cmd.charge_power *= derate_factor;
safe_cmd.discharge_power *= derate_factor;
}
if (bms->min_temp < 0.0f) {
// 低温禁止充电
safe_cmd.charge_power = 0;
}
// 2. SOC约束
if (bms->soc > 95.0f) {
safe_cmd.charge_power = 0; // 禁止过充
}
if (bms->soc < 10.0f) {
safe_cmd.discharge_power = 0; // 禁止过放
}
// 3. 电压约束
if (bms->max_cell_volt > 3650) {
safe_cmd.charge_power = 0;
}
if (bms->min_cell_volt < 2500) {
safe_cmd.discharge_power = 0;
}
// 4. SOP约束
safe_cmd.charge_power = min(safe_cmd.charge_power, bms->max_charge_power);
safe_cmd.discharge_power = min(safe_cmd.discharge_power, bms->max_discharge_power);
return safe_cmd;
}6.3.2 多目标优化调度
EMS的能量调度是一个多目标优化问题，需同时考虑：
- 经济性：峰谷价差套利、需求侧响应收益
- 电网支撑：一次调频、二次调频、无功支撑
- 电池寿命：减少大倍率充放电、避免深度充放电
- 安全运行：温度、SOC、电压均在安全区间内
典型调度算法------模型预测控制（MPC）：
c
/* MPC 能量调度伪代码 */
void mpc_energy_dispatch(EnergyStorageSystem_t *ess,
float *price_forecast,
float *load_forecast,
int horizon) {
// 1. 获取BMS当前状态
BMS_Status_t bms = get_bms_status(ess->bms);
// 2. 建立预测模型
BatteryModel_t model;
model.soc = bms.soc;
model.soh = bms.soh;
model.temp = bms.avg_temp;
// 3. 滚动优化
for (int k = 0; k < horizon; k++) {
// 目标函数：最大化收益 + 最小化电池衰减
float revenue = price_forecast[k] * power_cmd[k] * dt;
float degradation_cost = calculate_degradation(model, power_cmd[k]);
float objective = revenue - degradation_cost;
// 约束条件
constraints[k].soc_min = 10.0f;
constraints[k].soc_max = 95.0f;
constraints[k].power_max = bms.max_discharge_power;
constraints[k].power_min = -bms.max_charge_power;
// 求解二次规划问题
power_cmd[k] = solve_qp(objective, constraints[k]);
// 状态更新
model.soc += power_cmd[k] * dt / (model.capacity * 3600) * 100;
}
// 4. 下发首步控制指令
send_power_cmd_to_pcs(power_cmd[0]);
}6.4 故障协同处理
当BMS检测到故障时，需与EMS协同执行分级响应：
| 告警级别 | BMS动作 | EMS动作 | PCS动作 |
|---|---|---|---|
| 一级（预警） | 记录日志、上报EMS | 调整调度计划、降低功率 | 维持运行 |
| 二级（一般） | 限制功率、启动均衡 | 暂停调度、等待恢复 | 降功率运行 |
| 三级（严重） | 请求停机、断开主继电器 | 执行停机流程、通知运维 | 停机、断开接触器 |
| 四级（紧急） | 立即断开主继电器、启动消防 | 紧急停机、上报调度中心 | 立即停机 |
七、工程实践：某100MW/200MWh储能电站案例
7.1 项目概况
某电网侧100MW/200MWh磷酸铁锂储能电站，采用预制舱式部署，共40个5MWh电池预制舱，每个预制舱包含2个2.5MWh电池堆。
7.2 关键参数
| 参数 | 数值 |
|---|---|
| 总容量 | 200MWh / 100MW |
| 电芯规格 | 3.2V / 280Ah 磷酸铁锂 |
| 电芯总数 | ~256,000颗 |
| 电池簇数 | 400簇（每堆10簇） |
| BMS采集点 | ~3,072,000个（电压+温度） |
| 均衡方式 | 主动均衡（电感式，2A） |
| 热管理 | 液冷（冷板+冷水机组） |
| 温控精度 | ±3°C |
| SOC估算精度 | ±3%（EKF融合算法） |
| 循环寿命 | ≥6,000次（25°C, 0.5C, 80%DOD） |
7.3 运行效果
- 容量利用率：通过簇间均衡和SOC精细化管理，整站可用容量保持在额定容量的97%以上。
- 温度一致性：预制舱内电芯温差控制在3°C以内，无热点风险。
- SOC一致性：各簇SOC偏差长期维持在2%以内，无需人工干预。
- 调度响应：EMS接收AGC指令至PCS执行，响应时间<500ms，满足电网一次调频要求。
八、总结与展望
储能系统的BMS与EMS协同是一个涉及电化学、电力电子、热力学、控制理论和通信技术的多学科交叉领域。本文从电池簇管理、均衡控制、热管理、SOC估算和协同调度五个维度，系统阐述了储能系统的核心技术实现：
- 电池簇管理：三级BMS架构实现了从电芯到电池堆的全覆盖监控，确保海量电芯的状态可知可控。
- 均衡策略：被动均衡与主动均衡相结合，单体均衡与簇间均衡相协同，有效抑制不一致性累积。
- 热管理：液冷方案配合精细化温控策略，将电芯温差控制在安全范围内，延长循环寿命。
- SOC估算：安时积分、OCV查表与EKF/UKF滤波的多算法融合，实现了±3%的高精度SOC估算。
- 协同调度：BMS提供安全边界，EMS执行多目标优化，PCS完成能量变换，三者形成感知-决策-执行的完整闭环。
未来，随着储能规模的持续扩大和电力市场化改革的深入，BMS与EMS的协同将向以下方向演进：
- 数字孪生：基于高精度电池模型构建储能系统的数字孪生体，实现故障预测和寿命预警。
- AI驱动：利用深度学习优化SOC估算精度和调度策略，提升系统智能化水平。
- 云边协同：边缘BMS/EMS负责实时控制，云端平台负责大数据分析和全局优化。
- 安全升级：从被动防护向主动安全演进，实现热失控的早期预警和精准抑制。
储能技术正在从"能用"走向"好用"，BMS与EMS的深度协同将是推动这一转变的核心驱动力。
转载自：https://blog.csdn.net/u014727709/article/details/162737888
欢迎 👍点赞✍评论⭐收藏，欢迎指正
