0 1
导语
红外光谱是化学分析的"火眼金睛"，能通过分子振动识别各种物质。但传统设备庞大、昂贵、灵敏度有限，难以走出实验室。
近日，一项发表于国际顶刊《Light: Science & Applications》的研究(https://doi.org/10.1038/s41377-026-02382-7)，带来了一种可动态调谐的硅膜超表面，让中红外光谱检测变得更智能、更小巧、更强大。
0 2
核心内容
1.突破静态限制，实现动态调谐
传统超表面一旦制造完成，其光学响应就固定不变。
本研究利用硅的热光效应（温度变化改变折射率），在300-700K范围内连续调节超表面的共振频率，调谐速率达到0.06cm⁻¹/K，总调谐范围23.5cm⁻¹。
2.高Q值透射共振，灵敏探测分子
通过"耦合诱导透明（CIT）"机制，结合准连续态中束缚态（q-BIC）与表面晶格模式（SLM），实现了高Q值（最高230）透射共振，显著增强光与物质的相互作用。
3.无需光谱仪，直接识别聚合物
研究团队将超表面作为动态窄带滤波器，在不使用传统光谱仪的情况下，成功识别了：
聚苯乙烯（PS）：1450cm⁻¹和1492cm⁻¹（C=C伸缩振动）
PMMA：1730cm⁻¹（羰基C=O伸缩振动）
4.实现振动强耦合，进入量子相干regime
当PMMA分子直接覆盖在超表面时，分子振动与超表面共振发生强耦合，产生Rabi分裂（约43cm⁻¹），形成上下极化子能级，为量子光-物质相互作用提供了理想平台。
0 3
研究意义
这项研究不仅解决了传统超表面"静态"工作的根本局限，更开启了可重构中红外光子学的新范式：
走向现场部署
结合紧凑型红外光源与焦平面探测器，该系统可在无机械扫描、无干涉仪的条件下实现成像式化学指纹识别，极具微型化与低成本化潜力。
非接触式检测
样品可放置于超表面数毫米之外，避免了直接接触对样品或器件的干扰，特别适用于热敏感或污染敏感的生化样品。
强耦合物理研究平台
动态调谐能力使得研究人员可以在同一器件上连续观察极化子的形成与演化，为振动极化子化学和量子光物质相互作用提供了前所未有的实验手段。
未来发展方向
集成更高热光系数的材料（如Ge、III-V族半导体）以扩展调谐带宽
采用局部电加热方式提升响应速度（毫秒级→微秒级）
与红外透明窗口（如CaF₂）结合，隔离热效应，拓展应用范围

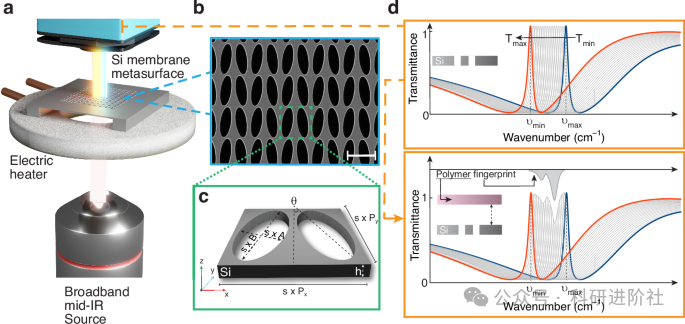

图1：用于中红外光谱的动态可调硅膜超表面

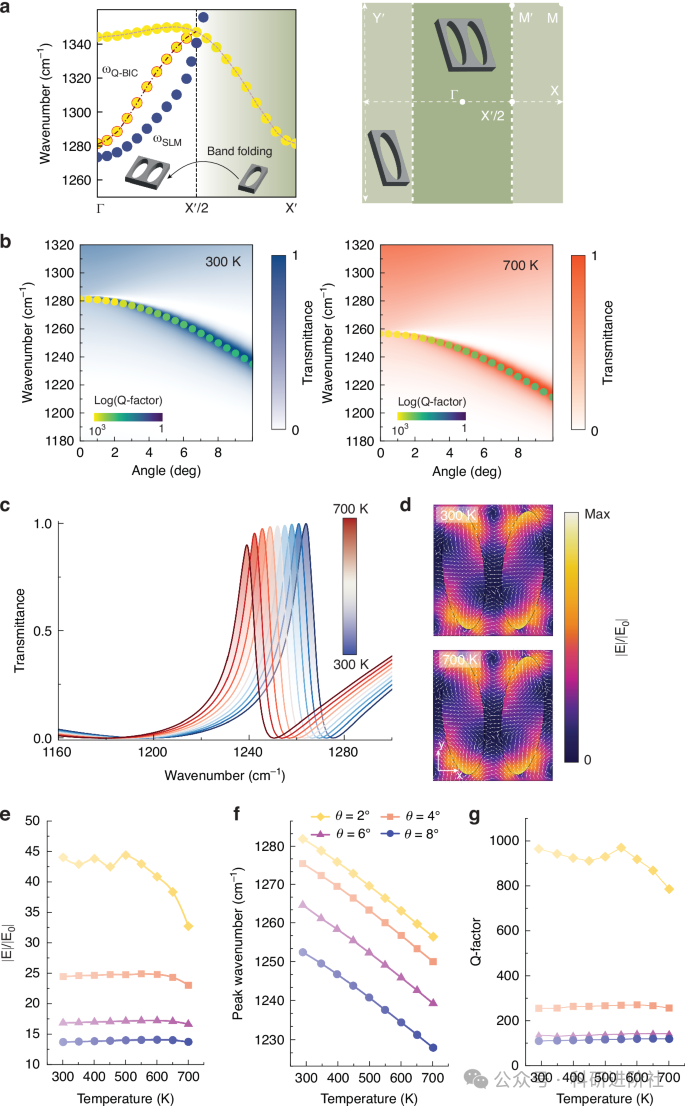

图2：q-BIC-CIT谐振模式的热调谐------仿真结果

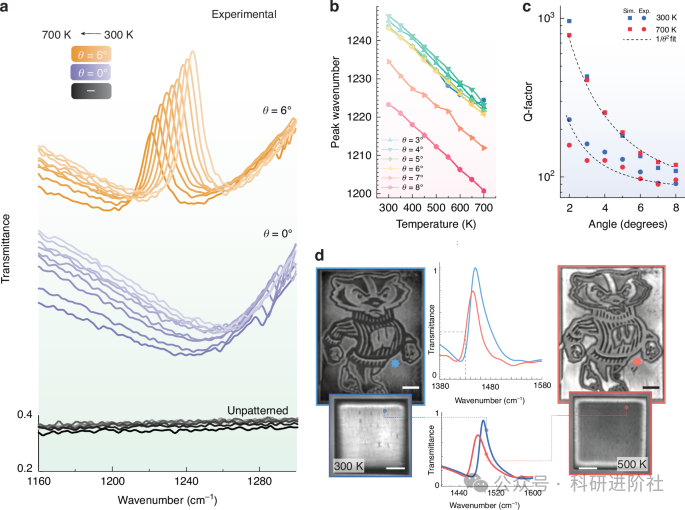

图3：实验测量的热调谐对光子q-BIC-CIT模式的影响

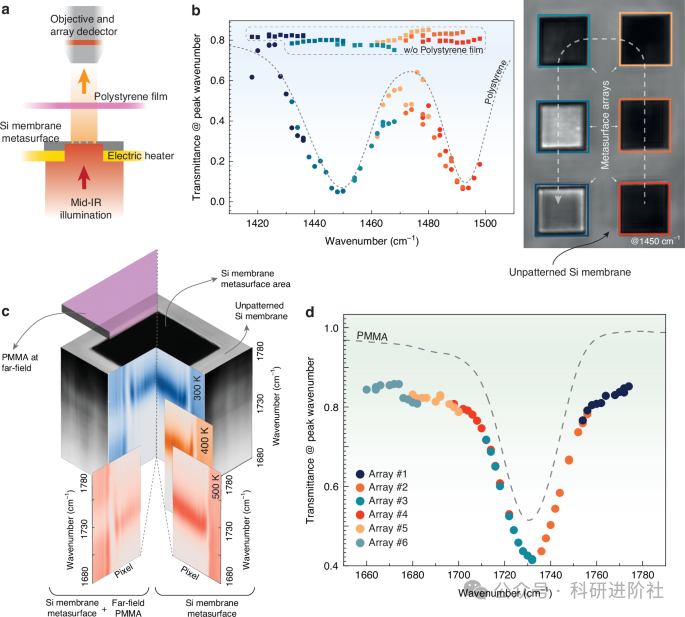

图4：使用动态可调超表面对置于光路中的聚合物薄膜进行非接触式化学分析

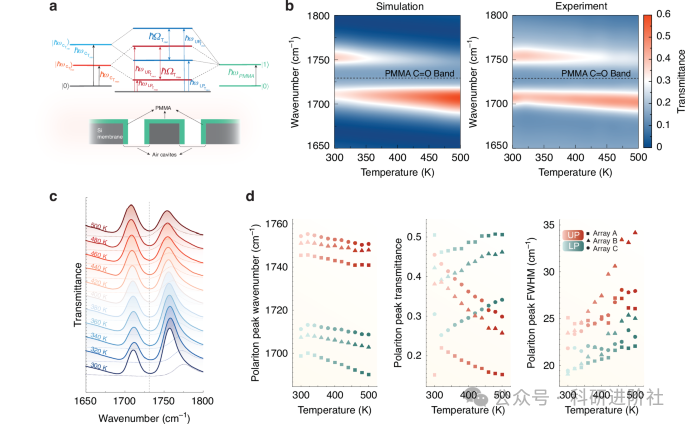

图5：利用动态可调超表面实现的近场振动强耦合
【注】小编水平有限，若有误，请联系修改；若侵权，请联系删除！
