SMT设备数据进MES：用扩展标签名把“裸数据”先翻译成可用字段

SMT设备数据进MES：用扩展标签名把"裸数据"先翻译成可用字段

SMT产线接MES时，最麻烦的往往不是"设备连不上"，而是"数据读到了，但MES用不起来"。

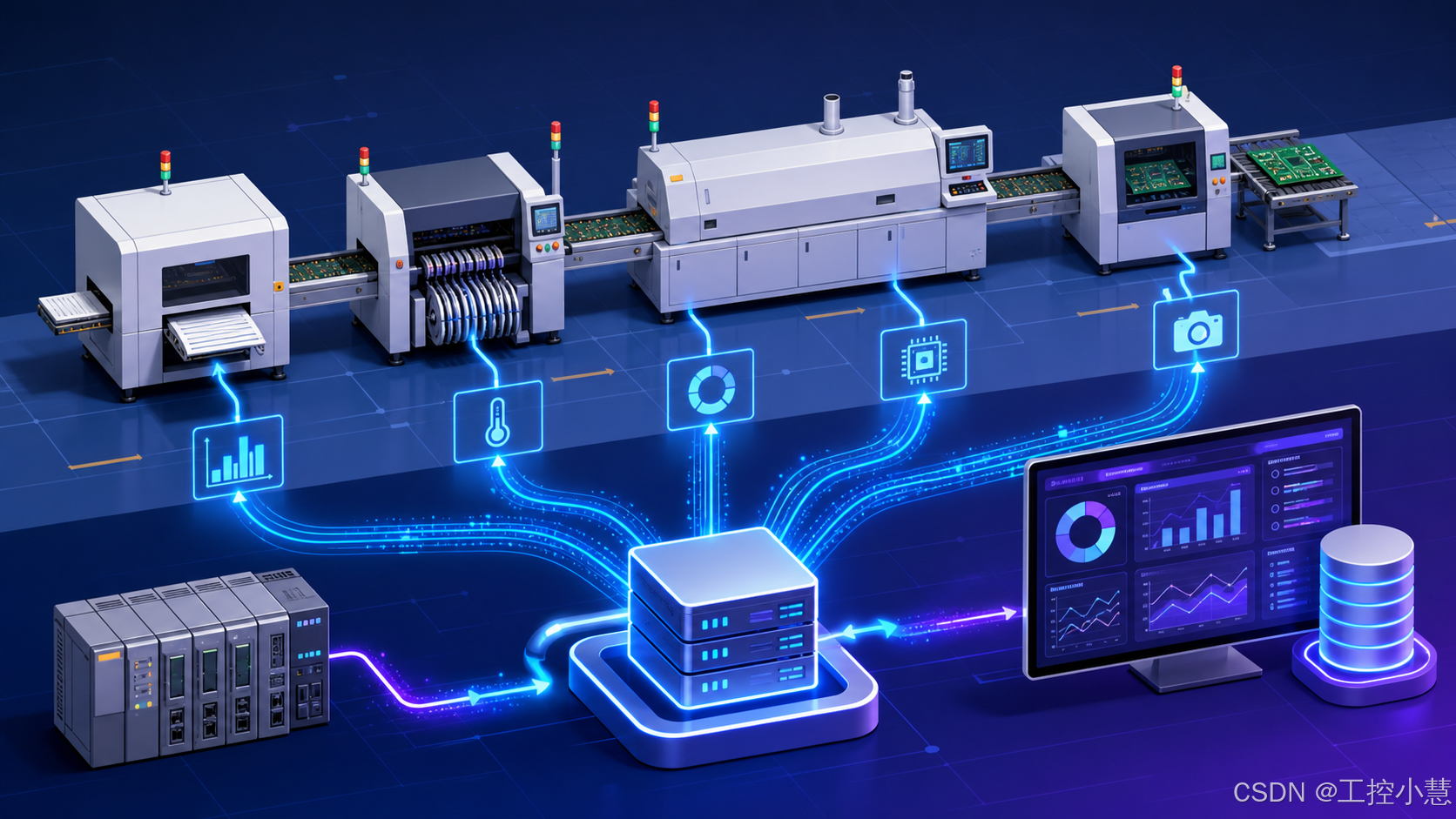

一条典型SMT产线里，可能同时有锡膏印刷机、贴片机、回流焊、SPI、AOI、ICT/FCT测试设备、上下板机和PLC控制单元。不同设备来自不同厂商，寄存器定义、数据格式和状态位含义并不统一：有的输出BCD码，有的用32位实数表示温度，有的把多个报警压缩在一个状态字里。

MES真正需要的不是D100、D200这类原始地址，而是批次号、温度、报警、检测结果、设备状态等可入库、可追溯、可分析的字段。如果每种格式都放到SCADA脚本或中间件里二次转换，项目后期很容易出现脚本膨胀、联调周期变长、设备变更后重复测试的问题。

1. 为什么"看得见"不等于"进得了MES"

在很多项目里，OPC Server打通PLC后，数据很快能在监控画面里显示出来。但到了MES入库阶段，问题才开始集中暴露：

一个16位整数，可能是计数值，也可能是状态字；
一个32位数据，可能需要按实数解释；
一个状态字里的某一位，才是真正要入库的报警信号；
一个字符串字段，可能还要按指定长度读取。

所以，设备数据采集不是把点位"读出来"就结束了，还要让上层系统理解这些数据是什么意思。

2. 扩展标签名适合处理基础数据

DeviceXPlorer OPC Server的扩展标签名功能，可以在标准OPC标签后增加特定后缀，让OPC Server在采集层完成一部分基础格式解释。

常见示例：

数据场景	原始格式	扩展标签示例	上层看到的结果
贴片机批次号	16位BCD码	`D100:B`	可读十进制批次号
回流焊温度	32位实数	`D200:R`	温度数值
报警状态	状态字某一位	`D300:00`	True / False
AOI结果	字符串	`D400:S10`	PASS / FAIL

这样做的核心价值，是把一部分"设备数据格式解释"前移到OPC Server层。MES、SCADA或数据平台读取到的，就更接近业务字段，而不是设备底层寄存器。

python 复制代码

from opcua import Client

client = Client("opc.tcp://192.168.1.100:49320")
client.connect()

batch_no = client.get_node("ns=2;s=SMT.Line1.BatchNo").get_value()
zone_temp = client.get_node("ns=2;s=SMT.Line1.Reflow.Zone1Temp").get_value()
alarm = client.get_node("ns=2;s=SMT.Line1.Mounter.Alarm").get_value()

print(batch_no, zone_temp, alarm)
client.disconnect()

代码说明：示例中读取的是BatchNo、Zone1Temp、Alarm等业务字段；BCD转换、实数读取、状态位拆分等解释工作已经前移到OPC Server层。

3. 为什么不建议把转换逻辑全堆到SCADA脚本里

数据转换当然可以在SCADA、MES或中间件里做，但问题在于维护成本。

如果每条产线、每类设备、每个厂商协议都写一套脚本，前期看起来灵活，后期就会变成一堆难以复用的"临时逻辑"。一旦设备型号变化、固件升级、点位表调整，脚本就要重新排查和测试。

把位拆分、BCD转换、实数读取、字符串读取这类基础解释放在OPC Server层，可以让上层系统更专注于工单、过站、追溯、质量、OEE等业务模型。简单说：底层负责把数据解释清楚，上层负责把数据用起来。

4. 模板化配置更适合多条SMT产线复制

在多条SMT产线项目中，真正消耗时间的不是一两个标签，而是成百上千个点位的重复配置。DeviceXPlorer OPC Server v7.4.2引入的外部配置能力，使外部应用可以创建、更新、删除标签，并维护设备通信参数。

这意味着企业可以先定义"贴片机模板"或"回流焊模板"：

批次号用BCD转换；
温区温度按实数读取；
报警字按位拆分；
程序号按字符串读取；
产量按无符号整数读取。

新增同类设备时，再基于模板批量生成点位，由工程师核对地址、字长、单位和现场含义。它不能替代现场验证，但可以减少重复录入和重复脚本开发。

5. 性能指标要结合现场验证

在多品牌设备同时接入时，OPC Server既要完成通信，也要承担基础数据解释，性能和稳定性很重要。DeviceXPlorer官方规格页给出了最大连接数、最大标签数等参数，也提供了接口性能测试数据。

但实际项目不建议只看一个"峰值指标"。点位规模、采样周期、PLC扫描周期、网络条件、客户端订阅方式，都会影响最终效果。更稳妥的做法，是在选型阶段准备一份接近真实产线的点位表，用目标采样周期做压力测试。

6. 选型时别只看协议清单

SMT、电子装联和离散制造项目里，OPC Server选型不建议只比较"支持多少协议"。更实际的问题包括：

现场设备品牌是否覆盖；
数据类型解释是否方便；
点位能否模板化复制；
后续授权和版本维护是否清晰；
本地化技术支持能否跟上项目节奏。

很多项目真正卡住的地方，不是工具没有某个功能，而是缺少对行业场景、点位结构和MES字段模型的理解。把这些因素提前纳入评估，往往比后期返工更省成本。

结语

SMT设备数据进MES，不只是"连设备"，更是把设备侧的原始数据翻译成上层系统能理解的业务字段。

DeviceXPlorer OPC Server的扩展标签名功能，适合把BCD转换、实数读取、状态位拆分、字符串读取等基础解释工作前移到采集层。这样MES、SCADA和质量系统可以少处理一部分底层格式问题，把更多精力放到追溯、分析和生产管理本身。

参考依据

Takebishi FAWEB：DeviceXPlorer OPC Server规格页，包含扩展标签名示例、最大连接数、数据类型等信息。
OPC Foundation OPC Connect：DeviceXPlorer OPC Server v7.4.2外部配置能力介绍，说明外部应用可创建、更新、删除标签和设备通信参数。
Takebishi FAWEB：Interface Performance页面，提供特定测试条件下的同步读写性能数据。实际项目性能应结合现场点位规模、网络条件、采样周期和客户端订阅方式验证。
