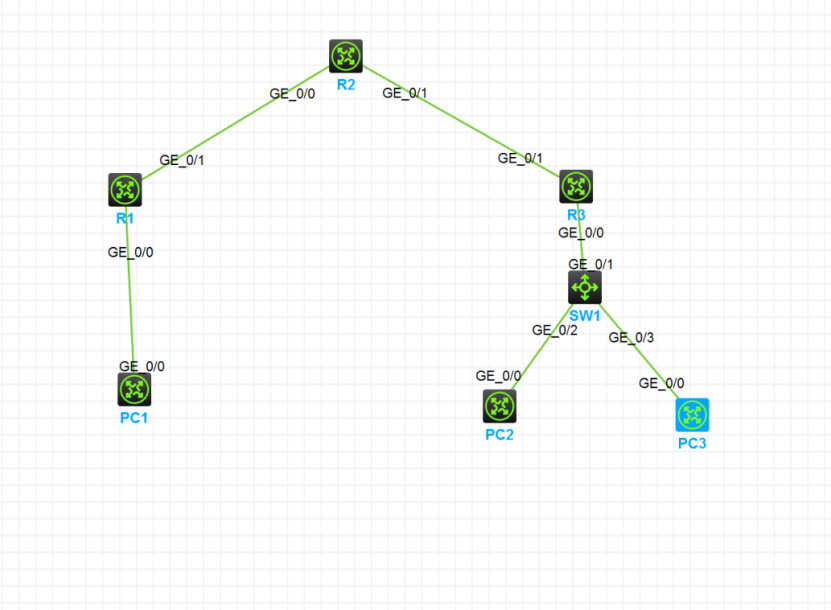

1.1实验拓扑

1.2实验需求

|-------------------------|
| 1、使用基本ACL与高级ACL完成后续题目需求 |

1.3实验配置

|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|

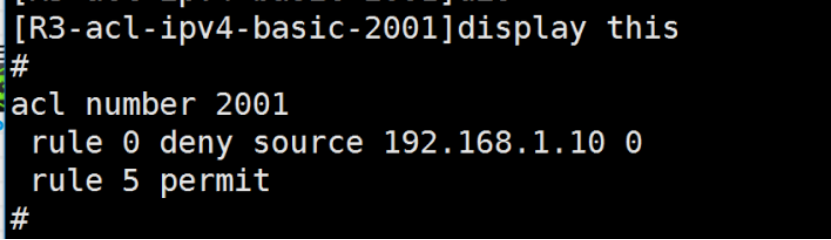

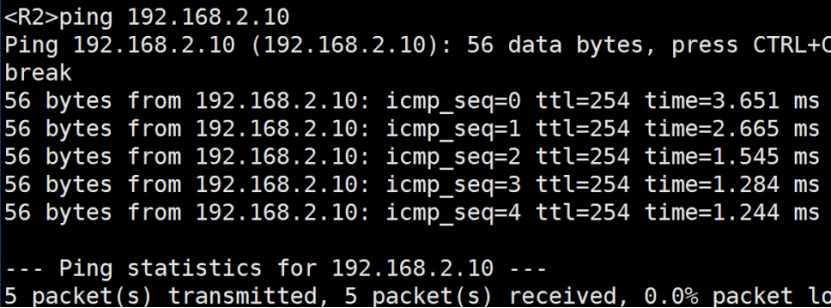

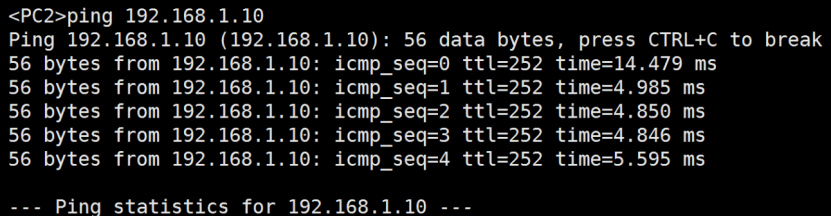

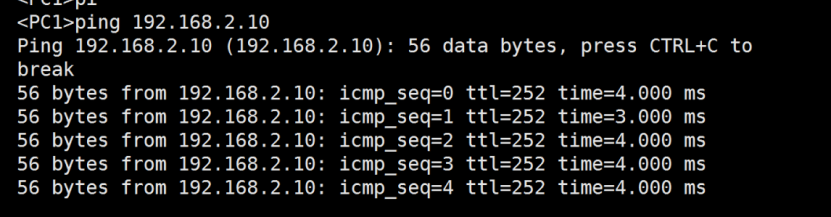

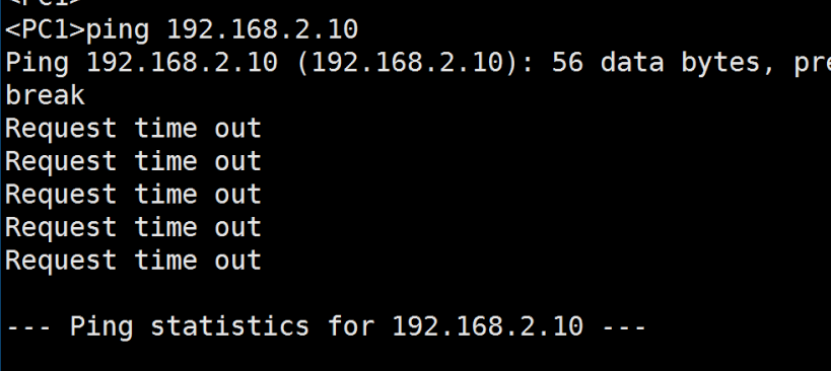

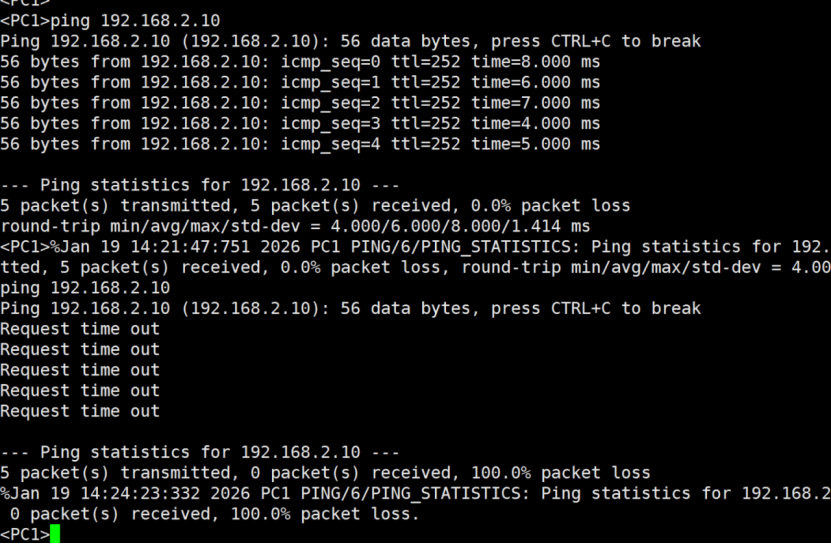

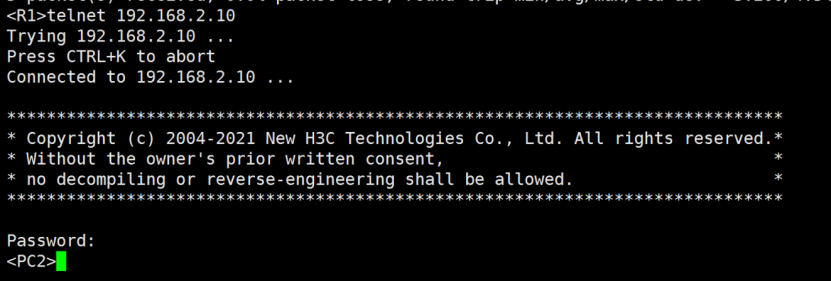

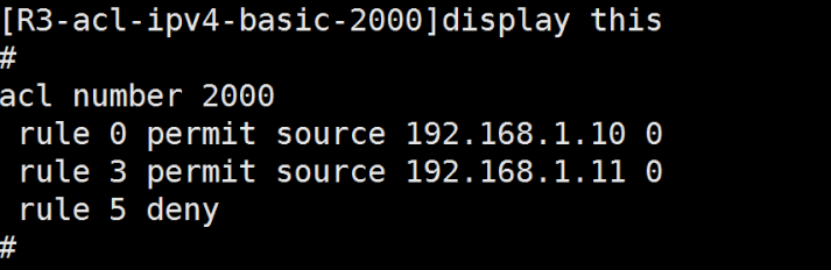

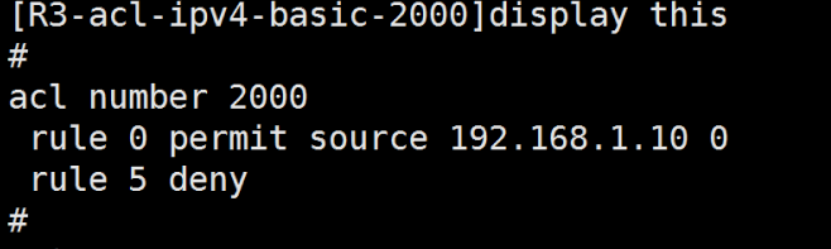

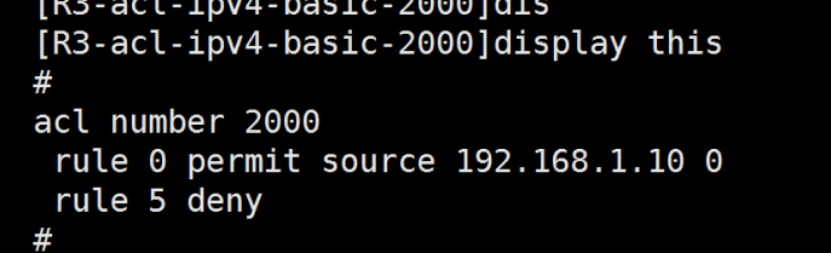

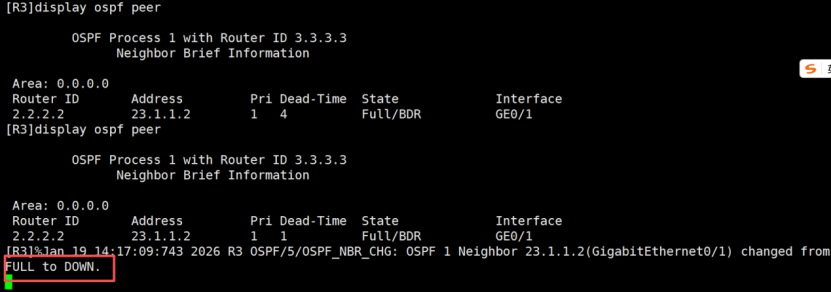

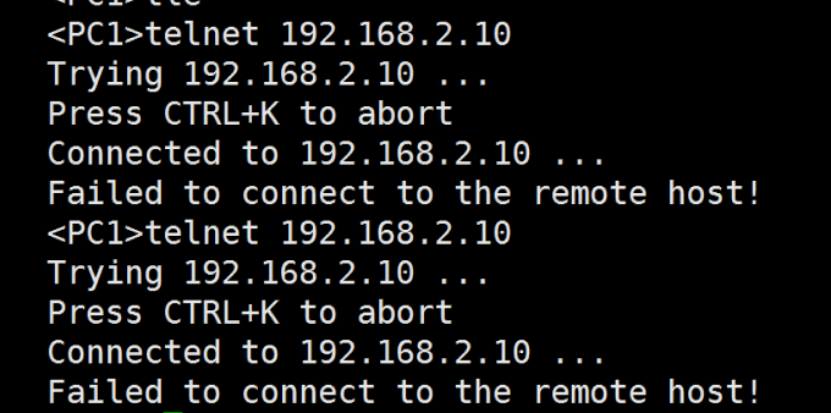

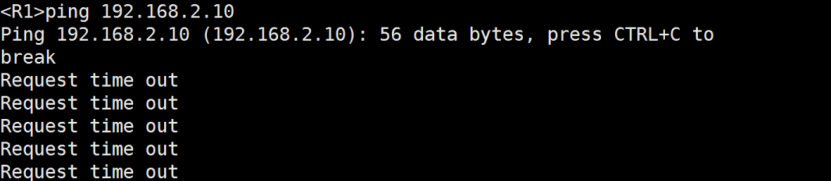

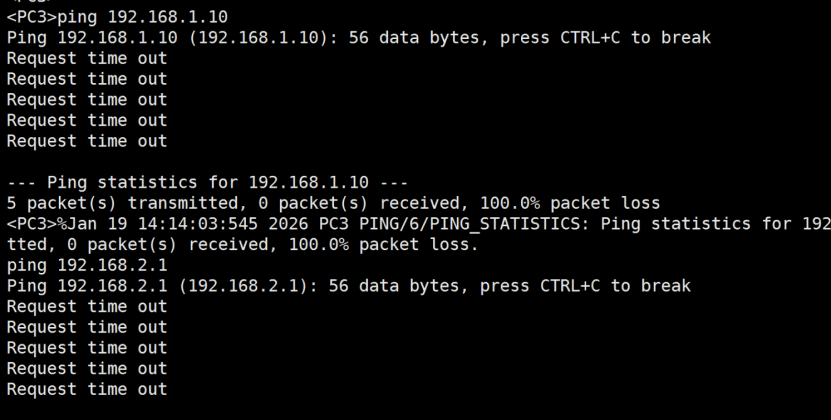

| #### 一： I p地址规划 此处路由器编号之间为通信网段PC除外，PC1网段为192.168.1.0，PC2/PC3网段为192.168.2.0网关均为.1，例如R1与R2之间为12.1.1.0/24，ip地址最后一位为路由器编号，R1为12.1.1.1,R2为12.1.1.2，此处配置略参，考ospf实验配置即可。 #### 二： 基本ACL实现精确源地址访问控制 使用基本ACL只允许PC1与PC3访问PC2。确认ACL调用的位置：基本ACL只能筛选源IP地址，故放置在靠近目的区域的设备上，因此配置在R3的0/0接口。写法一： $R3$ acl number 2000 //创建基本ACL编号为2000 $R3-acl-ipv4-basic-2000$ rule permit source 192.168.1.10 0.0.0.0 //设置只允许源地址为192.168.1.10（PC1）这个ip地址可以将流量放通。 $R3-acl-ipv4-basic-2000$ rule deny source any //拒绝其他所有的源ip通信。系统默认的过滤方式是permit，即允许未匹配上ACL规则的报文通过。若使用 $H3C$ packet-filter default deny命令，则会将默认行为改为拒绝所有未匹配的报文。 $R3-acl-ipv4-basic-2000$ display this # acl number 2000 rule 0 permit source 192.168.1.10 0 rule 5 deny # return $R3-acl-ipv4-basic-2000$ quit $R3$ interface GigabitEthernet 0/0 $R3-GigabitEthernet0/0$ packet-filter 2000 outbound //将ACL调用在R3-0/0接口的出方向， $R3-GigabitEthernet0/0$ quit 写法二： $R3$ packet-filter default deny //配置该命令后，所有ACL的默认行为将从"允许未匹配规则的报文通过"改为"拒绝未匹配规则的报文通过"。 $R3$ acl number 2000 $R3-acl-ipv4-basic-2000$ rule permit source 192.168.1.10 0.0.0.0 $R3-acl-ipv4-basic-2000$ quit $R3$ interface GigabitEthernet 0/0 $R3-GigabitEthernet0/0$ packet-filter 2000 outbound ACL中插入某一条规则以及删除： $R3$ acl number 2000 $R3-acl-ipv4-basic-2000$ display this $R3-acl-ipv4-basic-2000$ rule 3 permit source 192.168.1.11 0.0.0.0 //ACL中条目的编号默认按步长5递增，该命令为在编号0和5之间插入一条编号为3的规则，允许源地址为1.11ip地址通信。 $R3-acl-ipv4-basic-2000$ undo rule 3 //强制删除编号3，3整个条目也会随之删除。测试效果： #### 三： 基本AC L 实现特定源地址访问限制 使用基本ACL拒绝PC1访问PC2其余设备均可访问将之前创建的ACL删除 $R3$ undo acl number 2000 //删除本设备基本ACL编号2000 $R3$ interface GigabitEthernet 0/0 $R3-GigabitEthernet0/0$ undo packet-filter 2000 outbound //取消ACL2000的调用 $R3$ undo packet-filter default deny //取消ACL默认拒绝所有创建新ACL2001 写法一： $R3$ acl number 2001 $R3-acl-ipv4-basic-2001$ rule deny source 192.168.1.10 0.0.0.0 //由于之前我们将ACL默认拒绝所有功能关闭，现在为ACL默认放通所有，只需要一条拒绝PC1的条目即可。 $R3-acl-ipv4-basic-2001$ quit $R3$ interface GigabitEthernet 0/0 $R3-GigabitEthernet0/0$ packet-filter 2001 outbound 写法二： $R3$ packet-filter default deny $R3$ acl number 2001 $R3-acl-ipv4-basic-2001$ rule permit source any //在ACL2001中增加允许所有通信的规则测试效果： #### 四： 高级ACL 控制 协议和端口 使用高级ACL拒绝PC1访问PC2的telnet服务其余设备不受影响写法一： $R3$ undo packet-filter default deny $R3$ acl number 3000 //创建高级ACL3000 $R3-acl-ipv4-adv-3000$ rule deny tcp source 192.168.1.10 0.0.0.0 destination 192.168.2.10 0.0.0.0 destination-port eq 23 //该命令为拒绝192.168.1.10到192.168.2.10的tcp且指定端口为23/telnet的流量，其中destination-port为目的端口，eq为等于，结合起来就是目的地址为192.168.2.10的23端口。 $R3$ interface GigabitEthernet 0/0 $R3-GigabitEthernet0/0$ undo packet-filter 2001 outbound $R3-GigabitEthernet0/0$ packet-filter 3000 outbound 写法二： $R3$ packet-filter default deny $R3$ acl number 3000 //创建高级ACL3000 $R3-acl-ipv4-adv-3000$ rule deny tcp source 192.168.1.10 0.0.0.0 destination 192.168.2.10 0.0.0.0 destination-port eq 23 $R3-acl-ipv4-adv-3000$ rule permit ip source any destination any //该命令为允许放通剩余所有流量与 $R3-acl-ipv4-adv-3000$ rule permit ip //效果一致。效果测试： #### 五： 二层ACL基于MAC地址的访问控制 使用二层ACL禁止PC3上网。注：二层ACL使用4000-4999的编号范围。写法一： $R3$ packet-filter default deny $R3$ acl number 4000 $R3-acl-mac-4000$ rule permit source-mac 6c9e-6425-0505 ffff-ffff-ffff dest-mac 0000-0000-0000 0000-0000-0000 //源MAC掩码ffff-ffff-ffff表示精确匹配6c9e-6425-0505这个特定地址。目的MAC掩码0000-0000-0000表示不检查目的地址，允许任意目的MAC。写法二：首先清除掉刚刚写的ACL此处不再展示 $R3$ undo acl number 4000 $R3-acl-mac-4001$ rule permit source-mac 6c9e-6425-0505 ffff-ffff-ffff dest-mac 0000-0000-0000 0000-0000-0000 $R3-acl-mac-4001$ rule deny source-mac 0000-0000-0000 0000-0000-0000 dest-mac 0000-0000-0000 0000-0000-0000 //拒绝剩余所有流量。 $R3-acl-mac-4001$ rule deny与该命令效果一致。 $R3-acl-mac-4001$ quit $R3$ interface GigabitEthernet 0/0 $R3-GigabitEthernet0/0$ packet-filter 4001 inbound 测试效果： #### 六： ACL部署位置影响分析与排错 如果在第二步中：允许PC1访问PC2的实验里，使用packet-filter default deny写法二，将ACL调用在R3的入接口0/1会怎么样。 $R3$ packet-filter default deny $R3-acl-ipv4-basic-2000$ rule permit source 192.168.1.10 0.0.0.0 $R3$ interface GigabitEthernet 0/1 $R3-GigabitEthernet0/1$ packet-filter 2000 inbound 刚刚配置上是可以通信的，大约等待40秒左右，则无法通信，排查原因是R3的ospf的邻居断开。因为在ACL中只允许了192.168.1.10这个ip地址的信息通信，但ospf邻居之间报文交互被ACL阻拦所以邻居会断。因此推荐ACL配置在G0/0接口上，影响范围小。 |
