CH347应用 USB转JTAG功能之：probe-rs搭配CH347下载MCU命令全指南

目录

• 前言
• 前置使用条件
• 一、固件烧录命令
• • [1.1 基础烧录（HEX文件）](#1.1 基础烧录（HEX文件）)
  • [1.2 烧录+后置校验（防写入错误）](#1.2 烧录+后置校验（防写入错误）)
  • [1.3 烧录+校验+自动复位（高频使用）](#1.3 烧录+校验+自动复位（高频使用）)
  • [1.4 整片擦除后烧录](#1.4 整片擦除后烧录)
  • [1.5 预检测烧录（重复固件跳过）](#1.5 预检测烧录（重复固件跳过）)
  • [1.6 BIN文件烧录（需指定基地址）](#1.6 BIN文件烧录（需指定基地址）)
• 二、芯片复位命令
• • [2.1 复位目标MCU芯片](#2.1 复位目标MCU芯片)
• 三、闪存擦除命令
• • [3.1 整片闪存擦除](#3.1 整片闪存擦除)
• 四、固件校验命令
• • [4.1 独立回读校验](#4.1 独立回读校验)
• 五、设备与芯片信息查询
• • [5.1 列出所有已连接调试器](#5.1 列出所有已连接调试器)
  • [5.2 查看探针与目标芯片详细信息](#5.2 查看探针与目标芯片详细信息)
  • [5.3 查询支持的芯片型号列表](#5.3 查询支持的芯片型号列表)
• 六、固件烧录后直接运行（仅ELF格式）
• 七、常用可选参数对照表
• 八、使用注意事项

前言

probe-rs 是一款基于 Rust 开发的跨平台开源嵌入式烧录/调试工具，替代传统 OpenOCD，支持 ARM、RISC-V 主流MCU，兼容J-Link、CH347、ST-Link、FTDI、DAPLink等调试器，具备烧录、擦除、校验、在线调试、RTT 日志等功能，是嵌入式开发常用工具。

probe-rs 项目地址 ：https://github.com/probe-rs/probe-rs

CH347是一款高速USB总线转接芯片，提供USB转异步串口、I2C同步串行接口、SPI同步串行接口以及JTAG/SWD接口，配套生态丰富，OpenOCD 等调试烧录软件均已适配CH347，是嵌入式MCU或FPGA开发常用的调试器。具体信息可参考：CH347-高速USB转串口、JTAG/SWD、SPI、I2C芯片介绍

官方原版 probe-rs 在Windows端仅支持WinUSB 驱动，对于一些CH347厂商驱动的

使用者来说不太方便。

本指南使用的第三方改造后的 probe-rs 开源项目，专门针对 Windows 平台做了CH347厂商驱动适配，安装完厂商驱动后可直接在 Windows 系统使用。

改造版项目地址：

https://github.com/ZhiyuanYuanNJ/probe-rs

本文测试硬件为CH347F + STM32F103C8T6

前置使用条件

• 已安装CH347官方厂商驱动（驱动下载地址：https://www.wch.cn/downloads/CH341PAR_EXE.html）

• 无需自行编译源码，可直接前往项目发布页下载可执行文件使用：https://github.com/ZhiyuanYuanNJ/probe-rs/releases；

• 如需自定义编译，自行cargo build编译。

• CH347调试器与目标MCU硬件JTAG连接正常。

一、固件烧录命令

支持 HEX、BIN、ELF 三种常用固件格式，包含基础烧录、校验、擦除、预检测等全场景操作。

1.1 基础烧录（HEX文件）

最基础的固件烧录指令，仅完成固件写入，无校验步骤，适合快速测试。

probe-rs.exe download --chip STM32F103C8 --binary-format hex firmware.hex

1.2 烧录+后置校验（防写入错误）

烧录完成后自动回读固件数据对比校验，避免写入异常、数据丢失问题，提升烧录可靠性。

probe-rs.exe download --chip STM32F103C8 --binary-format hex --verify firmware.hex

1.3 烧录+校验+自动复位（高频使用）

烧录校验完成后，自动复位MCU，固件直接生效，无需手动断电复位，适配日常调试、量产测试场景。

probe-rs.exe download --chip STM32F103C8 --binary-format hex --verify firmware.hex && probe-rs.exe reset --chip STM32F103C8

1.4 整片擦除后烧录

烧录前自动擦除MCU整片闪存，彻底清除旧固件、残留数据，解决新旧固件冲突、碎片数据导致的运行异常问题。

probe-rs.exe download --chip STM32F103C8 --binary-format hex --chip-erase firmware.hex

1.5 预检测烧录（重复固件跳过）

烧录前对比MCU现有固件与待烧录固件，内容一致则跳过烧录，节省重复烧录时间，适合批量调试场景。

probe-rs.exe download --chip STM32F103C8 --binary-format hex --preverify firmware.hex

1.6 BIN文件烧录（需指定基地址）

BIN格式固件无内置地址信息，必须通过 --base-address 指定MCU闪存起始地址，STM32F1系列默认起始地址为 0x08000000。

probe-rs.exe download --chip STM32F103C8 --binary-format bin --base-address 0x08000000 firmware.bin

二、芯片复位命令

单独触发目标MCU硬件复位，可用于烧录后手动复位、程序卡死重启等场景。

2.1 复位目标MCU芯片

probe-rs.exe reset --chip STM32F103C8

三、闪存擦除命令

单独执行MCU闪存擦除操作，可清空整片闪存数据，适配需要彻底清除固件的场景。

3.1 整片闪存擦除

probe-rs.exe erase --chip STM32F103C8

四、固件校验命令

不执行烧录操作，仅回读MCU内部固件与本地固件文件对比，验证现有固件完整性，排查固件损坏、写入异常问题。

4.1 独立回读校验

probe-rs.exe verify --chip STM32F103C8 --binary-format hex firmware.hex

五、设备与芯片信息查询

用于排查设备连接异常、确认芯片型号、核对调试器状态，是调试排错的常用指令。

5.1 列出所有已连接调试器

查看电脑当前识别到的所有probe调试设备，多探针场景可用于确认CH347设备是否正常识别。

probe-rs.exe list

5.2 查看探针与目标芯片详细信息

获取CH347探针状态、MCU芯片型号、闪存容量、硬件版本等详细参数。

probe-rs.exe info --chip STM32F103C8

5.3 查询支持的芯片型号列表

# 查看probe-rs支持的全部芯片型号
probe-rs.exe chip list

# 筛选查看 STM32F1 系列芯片
probe-rs.exe chip list | findstr "STM32F1"

# 精准筛选 STM32F103 系列芯片
probe-rs.exe chip list | findstr "STM32F103"

六、固件烧录后直接运行（仅ELF格式）

仅支持 ELF格式 固件，烧录完成后自动复位并运行程序，无需额外执行复位指令，HEX、BIN格式固件不支持该命令。适合开发调试阶段快速验证程序运行效果。

probe-rs.exe run --chip STM32F103C8 firmware.elf

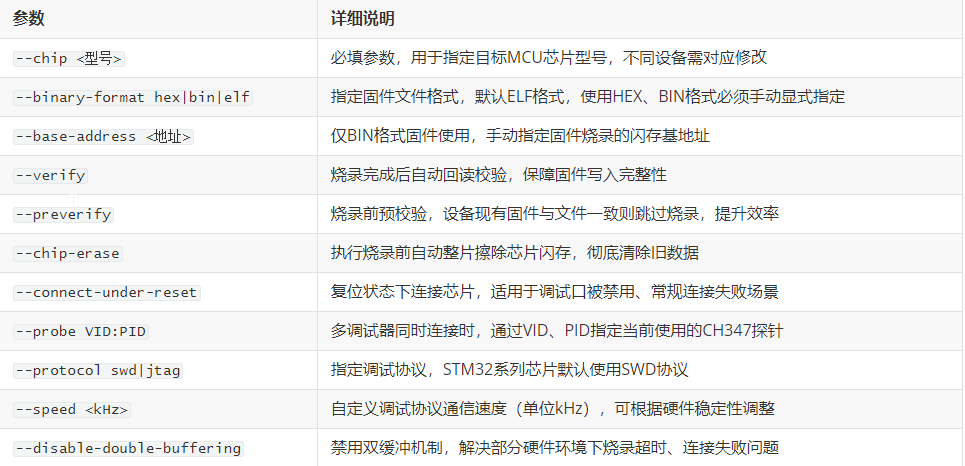

七、常用可选参数对照表

通用可选参数，可搭配上述所有命令使用，适配不同硬件场景与调试需求。

八、使用注意事项

当前适配CH347的probe-rs项目，仅支持 CH347 JTAG 下载调试，SWD 暂未适配。
