arcgispro中处理等高线数据

一般我们处理等高线是在CASS中，本文讲一下在ARCGISPRO处理等高线的方法，重点是等值线出来之后，如何区分首曲线和计曲线，这也是以前一直不用ARCGISPRO处理等高线最主要的原因。

arcgispro的神奇之处就在于你能想到的他都做到了，就这一点就很厉害，还有就是强大的工具箱，几乎满足了你对数据处理的全部幻想。

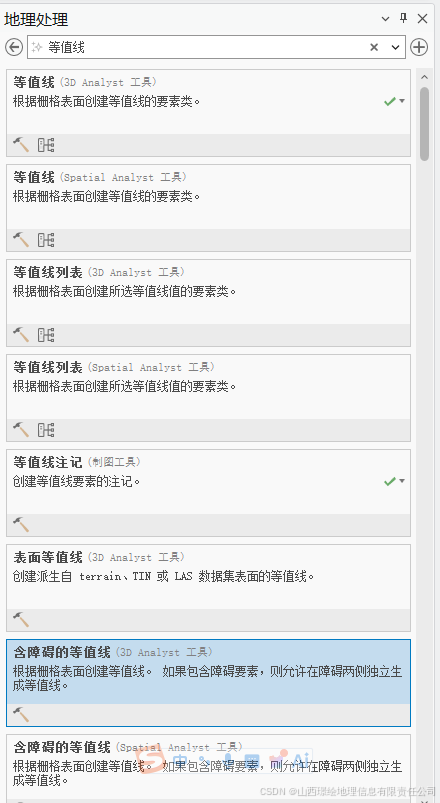

1、等值线的处理所有工具界面：

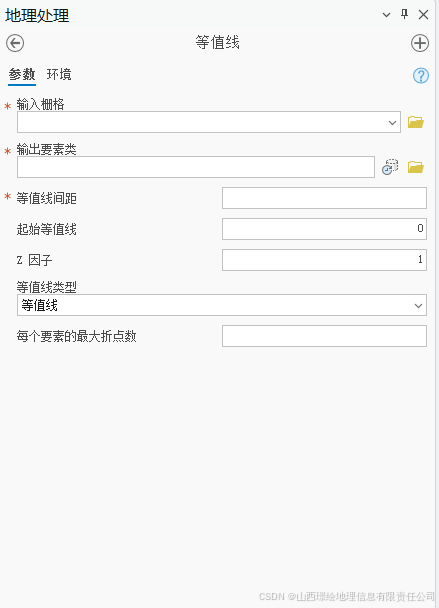

基础版

这是基础版的等值线处理，这个工具中处理不出来计曲线，需要后期工具处理，也是一种遗憾。

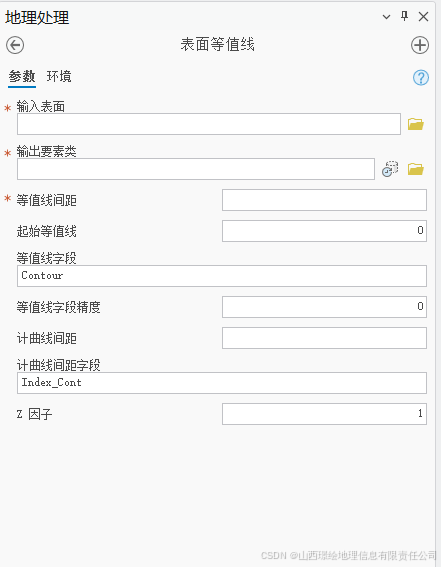

表面等值线

这个就厉害了，可以处理计曲线了

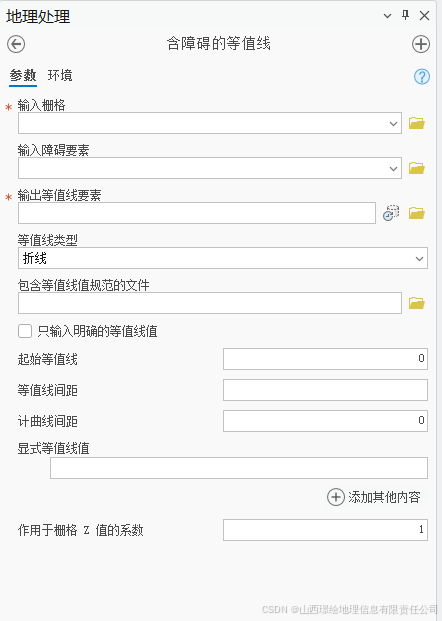

含障碍等值线

下面就更厉害了，可以跨障碍要素处理等值线

2、以下是针对上述工具1的处理方案：已有等高线二次划分（无 Index 字段时）

如果等高线已生成、无计曲线标记字段，用高程取模计算划分：

1. 新建分类字段

打开图层属性表→添加字段（整型，名称type）。

2. 字段计算器赋值（Python）

举例：等高距 10m，每 5 条一条计曲线（50m 高程为计曲线）

代码（复制粘贴到代码块里）（elev是你属性表中的高程字段，如果不是elev字段你可以修改为你实际的高程字段）

python

运行

def get_type(elev):
    if elev % 50 == 0:
        return 1
    else:
        return 0

表达式框里填

plaintext

get_type(!ELEV!)

---

执行后：1=计曲线，0=首曲线。

3、你必须设置的 2 个关键选项

1. 解析程序 选择：Python 3
2. 勾选：显示代码块

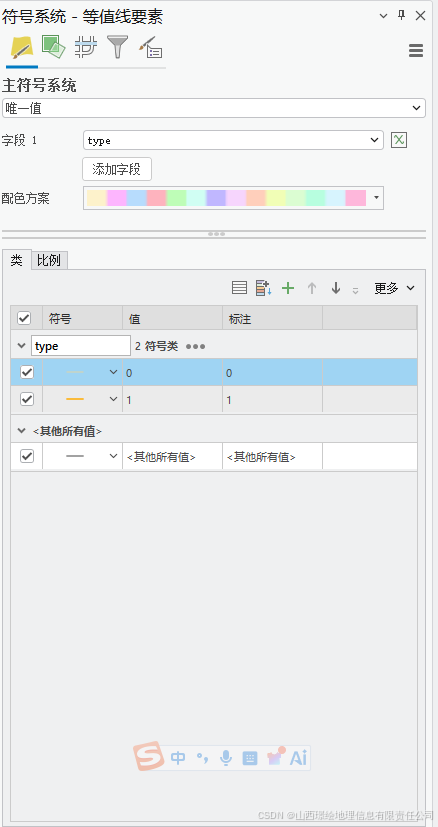

4. 唯一值符号化即可。

5：计曲线单独标注高程

1. 开启图层标注，标注字段选高程ELEV
2. 标注类→SQL 筛选：Index=1（仅计曲线显示高程）
3. 样式：计曲线标注字号更大，首曲线不标注或小号标注。

过以上的方式你依然可以手动的把计曲线标记出来，实现和工具2和工具3一样的效果，这就是ARCGISPRO给出的解决办法。
