Fast-DDS 源码分析（一）：架构总览与模块介绍

系列规划：本文是 Fast-DDS 源码分析系列的开篇，对整体架构和各模块进行概要介绍。后续文章将逐一深入剖析各个核心模块。

[一、Fast-DDS 简介](#一、Fast-DDS 简介)
- [1.1 技术栈](#1.1 技术栈)
二、顶层目录结构
[三、核心设计：双层 API 架构](#三、核心设计：双层 API 架构)
- [3.1 为什么设计两层？](#3.1 为什么设计两层？)
- [3.2 桥接模式（Bridge Pattern）](#3.2 桥接模式（Bridge Pattern）)
[四、DDS 层核心实体](#四、DDS 层核心实体)
- [4.1 实体层次结构](#4.1 实体层次结构)
- [4.2 关键类职责](#4.2 关键类职责)
- [4.3 典型使用流程](#4.3 典型使用流程)
[五、RTPS 层模块详解](#五、RTPS 层模块详解)
- [5.1 模块全景图](#5.1 模块全景图)
- [5.2 核心类继承层次](#5.2 核心类继承层次)
  - Endpoint（端点）
  - Participant
- [5.3 发现协议（Discovery Protocol）](#5.3 发现协议（Discovery Protocol）)
  - [PDP --- 参与者发现](#PDP — 参与者发现)
  - [EDP --- 端点发现](#EDP — 端点发现)
  - 发现流程
- [5.4 消息发送与接收流程](#5.4 消息发送与接收流程)
  - [发送路径（Writer → 网络）](#发送路径（Writer → 网络）)
  - [接收路径（网络 → Reader）](#接收路径（网络 → Reader）)
- [5.5 关键设计要点](#5.5 关键设计要点)
[六、传输层（Transport Layer）](#六、传输层（Transport Layer）)
- [6.1 传输类层次](#6.1 传输类层次)
- [6.2 各传输方式特点](#6.2 各传输方式特点)
- [6.3 SHM 传输原理](#6.3 SHM 传输原理)
- [6.4 传输注册机制](#6.4 传输注册机制)
[七、安全模块（DDS Security）](#七、安全模块（DDS Security）)
八、其他重要模块
- [8.1 流控制（FlowController）](#8.1 流控制（FlowController）)
- [8.2 历史缓存（History）](#8.2 历史缓存（History）)
- [8.3 持久化（Persistence）](#8.3 持久化（Persistence）)
- [8.4 统计与监控（Statistics）](#8.4 统计与监控（Statistics）)
- [8.5 X-Types 动态类型](#8.5 X-Types 动态类型)
- [8.6 RPC（Request-Reply）](#8.6 RPC（Request-Reply）)
九、系列文章规划
十、阅读源码的建议

一、Fast-DDS 简介

Fast-DDS （原名 Fast RTPS）是 eProsima 公司开源的 DDS（Data Distribution Service，数据分发服务）中间件实现，采用 Apache 2.0 许可证。它是：

OMG DDS 标准的 C++ 高性能实现
ROS 2（Robot Operating System 2）的默认通信中间件
支持实时数据分发、发布-订阅模式、QoS 策略、安全加密等

技术栈

维度	详情
语言	C++（C++11 起）
构建	CMake（>= 3.22）
序列化	Fast-CDR（CDR 标准序列化）
内存	foonathan_memory（高效内存分配器）
网络	Asio + 原生 Socket（UDP/TCP/SHM）
XML	TinyXML2
安全	OpenSSL（可选）

二、顶层目录结构

复制代码

Fast-DDS-master/
├── CMakeLists.txt           # 顶层 CMake 构建文件
├── include/fastdds/         # 公共头文件（对外 API）
│   ├── dds/                 # DDS 高层 API（发布-订阅模型）
│   └── rtps/                # RTPS 底层 API（写入者-读取者模型）
├── src/cpp/                 # 源码实现
│   ├── fastdds/             # DDS 层实现
│   ├── rtps/                # RTPS 协议层实现
│   ├── security/            # DDS Security 安全插件
│   ├── statistics/          # 统计与监控模块
│   ├── utils/               # 工具函数
│   └── xmlparser/           # XML 配置解析
├── examples/cpp/            # 13 个 C++ 示例
├── test/                    # 单元测试和集成测试
├── thirdparty/              # 第三方依赖
├── tools/                   # 辅助工具
├── fuzz/                    # 模糊测试
└── resources/               # XSD 模式等资源文件

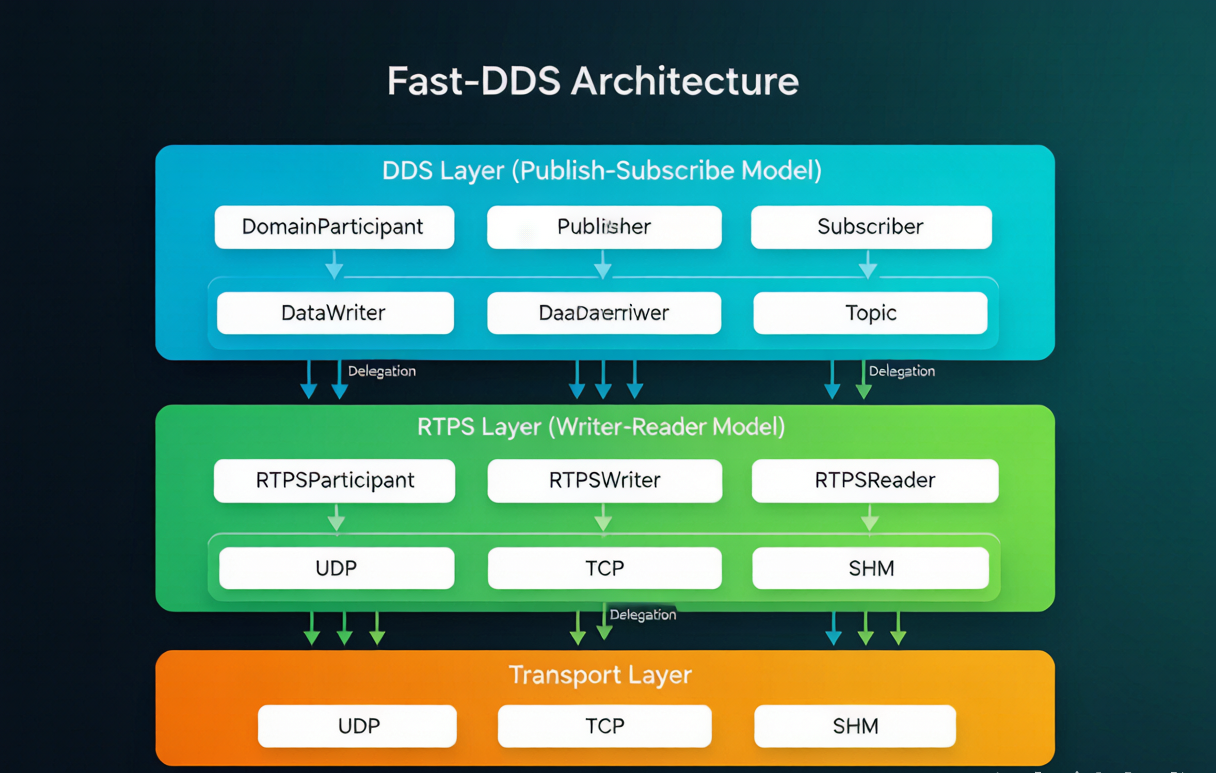

三、核心设计：双层 API 架构

Fast-DDS 最核心的设计特点是 两层 API 架构，这是理解整个项目的关键。

复制代码

┌─────────────────────────────────────────────────────┐
│                    用户应用                           │
├─────────────────────────────────────────────────────┤
│  DDS 层（高层 API）                                   │
│  DomainParticipant / Publisher / Subscriber          │
│  DataWriter / DataReader / Topic                     │
│  ── 发布-订阅模型，符合 OMG DDS 标准                    │
├─────────────────────────────────────────────────────┤
│  RTPS 层（底层 API）                                   │
│  RTPSParticipant / RTPSWriter / RTPSReader           │
│  ── 写入者-读取者模型，直接操作 RTPS 协议                │
├─────────────────────────────────────────────────────┤
│  传输层                                               │
│  UDP / TCP / Shared Memory Transport                  │
└─────────────────────────────────────────────────────┘

为什么设计两层？

	DDS 层	RTPS 层
抽象级别	面向应用的发布-订阅	面向协议的写入者-读取者
符合标准	OMG DDS 规范	OMG RTPS 规范
实体管理	DomainParticipant 统一管理	各自独立创建
适用场景	大多数应用开发	需要精细控制协议行为

桥接模式（Bridge Pattern）

DDS 层实体在内部持有 RTPS 层实体的指针，通过委托模式实现桥接：

DDS 实体	内部持有的 RTPS 实体
`DomainParticipant` →	`RTPSParticipant*`
`Publisher` →	共享 `DomainParticipant` 的 `RTPSParticipant*`
`Subscriber` →	共享 `DomainParticipant` 的 `RTPSParticipant*`
`DataWriter` →	`BaseWriter*`（RTPSWriter 的基类）
`DataReader` →	`RTPSReader*`
`Topic` →	无直接 RTPS 对应（纯 DDS 概念）

四、DDS 层核心实体

实体层次结构

复制代码

Entity（抽象基类）
├── DomainEntity
│   └── DomainParticipant          ← 域的入口，管理所有实体
│       ├── 创建 Publisher
│       ├── 创建 Subscriber
│       └── 创建 Topic
├── Publisher                      ← 创建和管理 DataWriter
│   └── DataWriter                 ← 发布数据
├── Subscriber                     ← 创建和管理 DataReader
│   └── DataReader                 ← 订阅数据
├── Topic                          ← 数据主题
├── ContentFilteredTopic           ← 内容过滤主题
└── DomainParticipantFactory       ← 单例工厂，创建 DomainParticipant

关键类职责

类	头文件	职责
`DomainParticipantFactory`	`dds/domain/DomainParticipantFactory.hpp`	单例工厂，管理所有 DomainParticipant
`DomainParticipant`	`dds/domain/DomainParticipant.hpp` (64KB)	域参与者，应用的入口点
`Publisher`	`dds/publisher/Publisher.hpp` (19KB)	发布者，管理 DataWriter 集合
`Subscriber`	`dds/subscriber/Subscriber.hpp` (20KB)	订阅者，管理 DataReader 集合
`DataWriter`	`dds/publisher/DataWriter.hpp` (27KB)	数据写入者，发布数据
`DataReader`	`dds/subscriber/DataReader.hpp` (59KB)	数据读取者，订阅数据
`Topic`	`dds/topic/Topic.hpp`	主题，定义数据的名称和类型
`TypeSupport`	`dds/topic/TypeSupport.hpp` (16KB)	类型支持，处理序列化/反序列化

典型使用流程

cpp 复制代码

// 1. 创建 DomainParticipant
auto participant = DomainParticipantFactory::get_instance()
    ->create_participant(0, PARTICIPANT_QOS_DEFAULT);

// 2. 注册类型
TypeSupport type(new MyDataTypePubSubType());
type.register_type(participant, "MyDataType");

// 3. 创建 Topic
auto topic = participant->create_topic("MyTopic", "MyDataType", TOPIC_QOS_DEFAULT);

// 4. 创建 Publisher 和 DataWriter
auto publisher = participant->create_publisher(PUBLISHER_QOS_DEFAULT);
auto writer = publisher->create_datawriter(topic, DATAWRITER_QOS_DEFAULT);

// 5. 创建 Subscriber 和 DataReader
auto subscriber = participant->create_subscriber(SUBSCRIBER_QOS_DEFAULT);
auto reader = subscriber->create_datareader(topic, DATAREADER_QOS_DEFAULT);

// 6. 发布数据
MyDataType data;
writer->write(&data);

// 7. 订阅数据
MyDataType received_data;
SampleInfo info;
reader->take_next_sample(&received_data, &info);

五、RTPS 层模块详解

RTPS 层是 Fast-DDS 的核心，包含 17 个子模块。

5.1 模块全景图

复制代码

src/cpp/rtps/
├── participant/        # RTPSParticipant 实现
├── writer/             # Writer 层次（Stateful/Stateless/Persistent）
├── reader/             # Reader 层次（Stateful/Stateless/Persistent）
├── builtin/            # 内置协议
│   └── discovery/      # 发现协议（PDP + EDP）
│       ├── participant/    # PDP：参与者发现
│       ├── endpoint/       # EDP：端点发现
│       └── database/       # 发现数据库（Discovery Server）
├── messages/           # RTPS 消息构造与解析
├── network/            # 网络工厂（NetworkFactory）
├── transport/          # 传输层（UDP/TCP/SHM）
├── flowcontrol/        # 流控制器
├── history/            # 历史缓存（CacheChange）
├── common/             # 通用类型（GUID/SequenceNumber/CacheChange/Time_t）
├── attributes/         # 属性定义
├── DataSharing/        # 数据共享（共享内存零拷贝）
├── domain/             # RTPSDomain 工厂
├── security/           # 安全插件接口
├── persistence/        # 持久化服务
├── resources/          # 资源管理（定时器/事件）
└── exceptions/         # RTPS 异常

5.2 核心类继承层次

Endpoint（端点）

复制代码

Endpoint
├── RTPSWriter（抽象接口）
│   └── BaseWriter
│       ├── StatefulWriter        ← 可靠通信（RELIABLE）
│       │   └── StatefulPersistentWriter
│       └── StatelessWriter       ← 尽力而为（BEST_EFFORT）
│           └── StatelessPersistentWriter
│
└── RTPSReader（抽象接口）
    └── BaseReader
        ├── StatefulReader        ← 可靠通信
        │   └── StatefulPersistentReader
        └── StatelessReader       ← 尽力而为
            └── StatelessPersistentReader

Stateful vs Stateless 的核心区别：

	Stateful	Stateless
QoS	RELIABLE	BEST_EFFORT
Writer 侧	维护 `ReaderProxy` 列表，跟踪每个 Reader 的接收状态	仅维护 `ReaderLocator` 列表
Reader 侧	维护 `WriterProxy` 列表，跟踪序列号	不维护 Writer 状态
可靠性保证	ACKNACK 确认 + 重传机制	无保证
内存开销	较高	较低

Participant

复制代码

RTPSParticipant（公共 API 外观类）
└── RTPSParticipantImpl（实际实现）
    ├── 持有 BuiltinProtocols*
    ├── 持有 NetworkFactory
    ├── 持有 m_allWriterList / m_allReaderList
    ├── 持有 send_resource_list_ / m_receiverResourcelist
    └── 管理 FlowControllerFactory

5.3 发现协议（Discovery Protocol）

发现协议是 DDS 自动发现和匹配的核心，分为两层：

PDP（Participant Discovery Protocol）--- 参与者发现

复制代码

PDP（抽象基类）
├── PDPSimple          ← 标准 SimplePDP（多播 BEST_EFFORT）
├── PDPClient          ← Discovery Server 客户端
└── PDPServer          ← Discovery Server 服务端

使用 SPDP（Simple PDP） 内置 Writer/Reader 交换 DATA(p) 子消息
PDPSimple 通过多播宣告自身存在
PDPClient/Server 通过单播 RELIABLE 通信，配合 DiscoveryDataBase 维护全局发现信息

EDP（Endpoint Discovery Protocol）--- 端点发现

复制代码

EDP（抽象基类）
├── EDPSimple          ← 标准 SimpleEDP（RELIABLE）
│   └── EDPServer      ← Discovery Server 端点发现
├── EDPStatic          ← 静态发现（XML 配置，无网络流量）
└── EDPClient          ← Discovery Server 客户端 EDP

使用 SEDP（Simple EDP） 内置 Writer/Reader 交换 DATA(w) 和 DATA(r) 子消息
validMatching() 方法检查 QoS 兼容性、Topic 匹配、Partition 匹配、TypeInfo 兼容性
EDPStatic 从 XML 文件读取端点信息，适用于静态配置场景

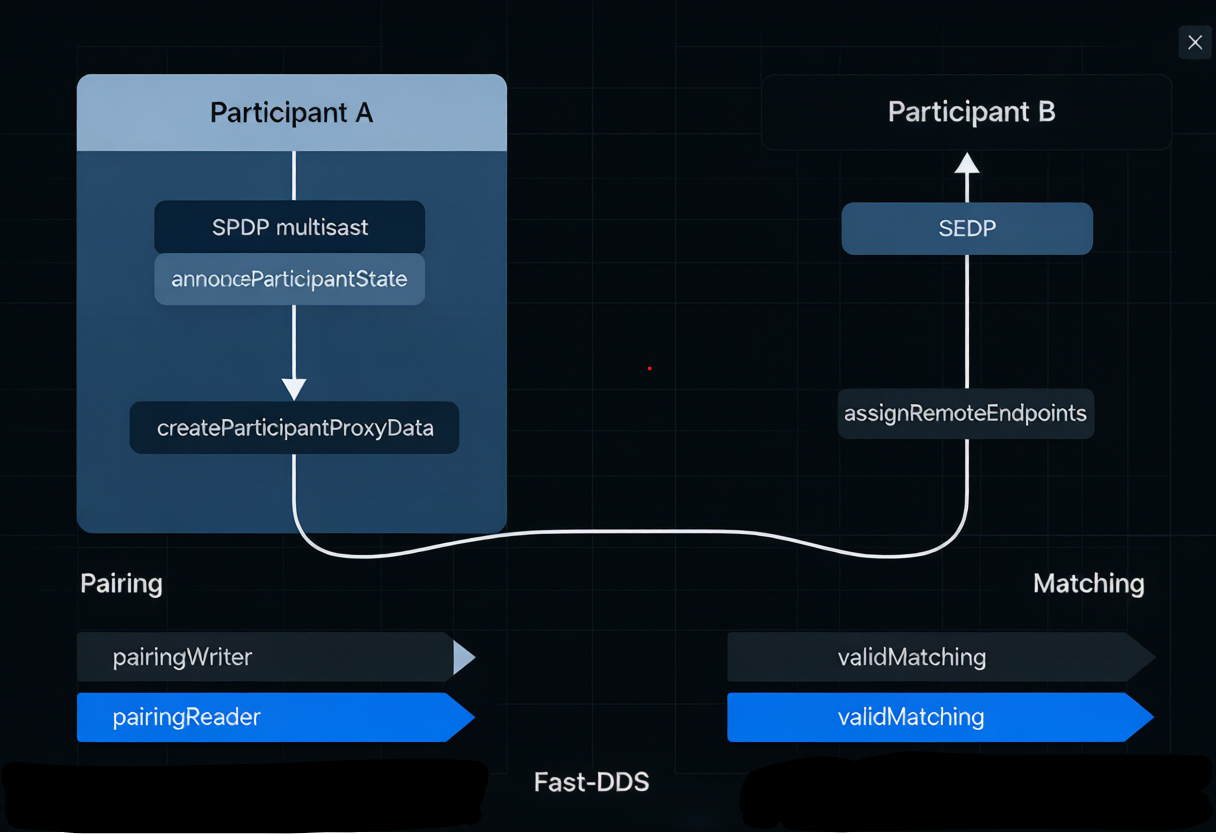

发现流程

复制代码

1. PDP::announceParticipantState()
   → SPDP Writer 发送 DATA(p)（多播或单播到 Discovery Server）
2. 远程 PDP 接收 DATA(p)
   → createParticipantProxyData()
   → assignRemoteEndpoints() → 匹配 SPDP/SEDP 内置端点
3. EDP::assignRemoteEndpoints()
   → 遍历远程参与者代理数据
   → pairingWriter() / pairingReader() → validMatching()
   → matched_writer_add() / matched_reader_add()
4. 本地 EDP 注册端点时
   → EDP::new_writer_proxy_data() / new_reader_proxy_data()
   → SEDP Writer 发送 DATA(w)/DATA(r)

5.4 消息发送与接收流程

发送路径（Writer → 网络）

复制代码

用户调用 DataWriter::write()
  │
  ▼
WriterHistory::add_change()                  # 创建 CacheChange_t，分配序列号
  │
  ▼
BaseWriter::unsent_change_added_to_history() # 通知 Writer 有未发送变更
  │
  ├─► [异步模式] FlowController::add_new_sample()
  │     └─► FlowControllerImpl 调度 → deliver_sample_nts()
  │
  └─► [同步模式] 直接调用 deliver_sample_nts()
        │
        ▼
  StatefulWriter::deliver_sample_nts()
    │
    ├─► 遍历 matched_readers_（ReaderProxy 列表）
    │     │
    │     ├─► 检查 Reader 是否需要此变更（reader_data_filter_）
    │     ├─► intraprocess_delivery() → 同进程直达 Reader
    │     │
    │     └─► [网络发送] RTPSMessageGroup::add_data()
    │           │
    │           ▼
    │         RTPSMessageCreator::addSubmessageData()   # 序列化 DATA 子消息
    │           │
    │           ▼
    │         RTPSMessageGroup（缓冲区管理，打包多个子消息）
    │           │
    │           ├─► addHeader() 添加 RTPS 头部
    │           ├─► 累积子消息直到缓冲区满或 flush()
    │           │
    │           ▼
    │         RTPSMessageGroup::flush() → LocatorSelectorSender::send()
    │           │
    │           ▼
    │         RTPSParticipantImpl::sendSync()
    │           │
    │           └─► 遍历 send_resource_list_ → SenderResource::send()
    │                 │
    │                 ▼
    │               TransportInterface（UDP/TCP/SHM）→ 网络
    │
    └─► [RELIABLE] 周期性 Heartbeat → ACKNACK 确认

接收路径（网络 → Reader）

复制代码

网络数据到达 → ReceiverResource 回调
  │
  ▼
MessageReceiver::processCDRMsg()
  │
  ├─► 解析 RTPS Header（GUID Prefix, Protocol Version, VendorId）
  ├─► 遍历所有 Submessage：
  │     ├─► DATA / DATA_FRAG    → 路由到目标 Reader → process_data_msg()
  │     ├─► HEARTBEAT           → 路由到目标 Reader → process_heartbeat_msg() → send_acknack()
  │     ├─► ACKNACK             → 路由到目标 Writer → process_acknack()
  │     ├─► GAP                 → 路由到目标 Reader → process_gap_msg()
  │     └─► INFO_TS / INFO_SRC / INFO_DST（元信息）
  │
  └─► DATA(p)/DATA(w)/DATA(r) → 路由到 BuiltinProtocols → PDP/EDP 处理

5.5 关键设计要点

ReaderProxy / WriterProxy ：StatefulWriter 为每个匹配的 Reader 维护 ReaderProxy（含 ACKNACK 状态、未发送变更列表）；StatefulReader 为每个匹配的 Writer 维护 WriterProxy（含序列号跟踪）。
FlowController：异步发布模式下，变更先加入 FlowController 队列，由专用线程调度发送，实现带宽限制和流量整形。
RTPSMessageGroup：将多个子消息打包成一个 RTPS 报文，减少网络开销。
Intraprocess 优化 ：同一进程内的 Writer-Reader 对跳过序列化和网络发送，直接传递 CacheChange_t 指针。
DataSharing ：通过共享内存段实现零拷贝数据传输，由 DataSharingPool 和 DataSharingListener/Notifier 管理。

六、传输层（Transport Layer）

传输层负责实际的数据发送和接收，支持多种传输协议。

传输类层次

复制代码

TransportInterface（抽象基类）
├── UDPTransportInterface
│   ├── UDPv4Transport
│   └── UDPv6Transport
├── TCPTransportInterface
│   ├── TCPv4Transport
│   └── TCPv6Transport
├── SharedMemTransport       # 共享内存传输
├── ChainingTransport        # 链式适配器（可用于传输层叠加）
└── MulticastTransportInterface  # 多播传输接口

各传输方式特点

传输方式	适用场景	特点
UDP	同机 / 局域网	低延迟、支持多播、无连接
TCP	跨网络 / 广域网	可靠传输、面向连接、支持 TLS 加密
Shared Memory (SHM)	同机进程间	零拷贝、极低延迟、高吞吐

SHM 传输原理

SHM 传输基于 MultiProducerConsumerRingBuffer（多生产者-消费者环形缓冲区），通过以下组件协作：

SharedMemManager --- 管理共享内存段和端口
SharedMemGlobal --- 全局资源（端口 + 环形缓冲）
SharedMemTransport --- 传输实现
SHMLocator --- 共享内存定位器

传输注册机制

复制代码

NetworkFactory
├── 注册 TransportDescriptor → 创建 TransportInterface 实例
├── 构建 SenderResource 列表（发送通道）
├── 构建 ReceiverResource 列表（接收通道）
└── 根据 Locator 自动选择合适的传输

七、安全模块（DDS Security）

安全模块遵循 DDS Security 规范 1.1，采用三层插件架构：

复制代码

┌─────────────────────────────┐
│   Authentication（认证）     │  ← PKI + DH 密钥交换
├─────────────────────────────┤
│   AccessControl（访问控制）  │  ← Governance + Permissions XML
├─────────────────────────────┤
│   Cryptography（加密）       │  ← AES-GCM-GMAC
│   ├── CryptoTransform       │     消息加解密
│   ├── CryptoKeyExchange     │     密钥交换
│   └── CryptoKeyFactory      │     密钥工厂
└─────────────────────────────┘

层	实现类	功能
Authentication	`PKIDH` (91KB)	验证本地/远程身份，Diffie-Hellman 密钥交换
AccessControl	`Permissions`	解析权限文件，检查创建/读写权限
Cryptography	`AESGCMGMAC_*`	AES-GCM-GMAC 加解密 RTPS 子消息和 Payload

八、其他重要模块

8.1 流控制（FlowController）

复制代码

FlowController（抽象接口）
├── FlowControllerImpl           # 标准实现
├── FlowControllerFactory        # 工厂，管理多个 FlowController 实例
└── FlowControllerSchedulerPolicy # 调度策略

异步模式下，数据变更先入队，由 FlowController 按策略调度发送
支持带宽限制、优先级调度等

8.2 历史缓存（History）

复制代码

WriterHistory                  # 写入者历史
├── CacheChange_t 池管理
├── 序列号分配
└── 变更生命周期管理

ReaderHistory                  # 读取者历史
├── 接收的变更存储
└── 序列号排序和去重

CacheChange_t 是数据的核心载体，包含序列号、Payload、时间戳
CacheChangePool 提供预分配的对象池，避免动态内存分配

8.3 持久化（Persistence）

PersistenceService --- 持久化服务接口
SQLite3PersistenceService --- 基于 SQLite3 的实现
PersistentWriter/Reader --- 支持持久化的 Writer/Reader 变体
用于保证重启后数据不丢失

8.4 统计与监控（Statistics）

MonitorService --- 监控服务核心
提供 IConnectionsObserver, IProxyObserver, IStatusObserver 等接口
可查询和监控实体状态、连接信息、QoS 指标

8.5 X-Types 动态类型

DynamicData (45KB) --- 运行时动态数据类型
DynamicType --- 动态类型定义
TypeObjectUtils (137KB) --- TypeObject 序列化/匹配工具
TypeLookupService --- 类型查询服务，实现类型自动传播

8.6 RPC（Request-Reply）

Requester / Replier --- 基于 DDS 的 RPC 模式
Service --- 服务定义
通过 Request/Reply Topic 实现请求-回复语义

九、系列文章规划

基于以上模块分析，建议后续专题文章安排如下：

序号	主题	内容概要
（一）	架构总览与模块介绍 ← 本文
（二）	DDS 层核心实体	DomainParticipant/Publisher/Subscriber/DataWriter/DataReader 的创建与生命周期
（三）	RTPS Writer 深度剖析	StatefulWriter vs StatelessWriter，ReaderProxy，可靠传输机制
（四）	RTPS Reader 深度剖析	StatefulReader vs StatelessReader，WriterProxy，ACKNACK 生成
（五）	发现协议（上）：PDP	SimplePDP/Discovery Server，参与者宣告与发现
（六）	发现协议（下）：EDP	SimpleEDP/StaticEDP，端点匹配与 QoS 兼容性检查
（七）	消息系统	RTPSMessageGroup/RTPSMessageCreator，子消息构造与解析
（八）	传输层详解	UDP/TCP/SHM 传输实现，通道管理
（九）	QoS 策略实现	RELIABILITY/DUARABILITY/DEADLINE 等策略的内部实现
（十）	内存管理	CacheChangePool、foonathan_memory 集成、零拷贝
（十一）	安全模块	认证、访问控制、加密三层插件架构
（十二）	高级特性	X-Types/RPC/Statistics/FlowController/Persistence

十、阅读源码的建议

从示例入手 ：examples/cpp/ 下有 13 个示例，从 HelloWorldExample 开始
跟踪 write() 调用链 ：从 DataWriter::write() 一路追到网络发送，这是理解核心流程的最佳路径
关注 Impl 类 ：公共 API 类大多是外观，真正的逻辑在 *Impl 类中
先理解 RTPS 层再回看 DDS 层：DDS 层本质上是对 RTPS 层的封装
善用 DDS 规范：OMG DDS 和 RTPS 规范是理解设计的权威参考

下一篇预告：DDS 层核心实体 --- DomainParticipant 的创建、QoS 转换与实体生命周期管理。
