机电抗震支架工程量核算依托《建筑机电工程抗震设计规范》GB50981-2014，常规计量以管线总长 + 规范布点间距换算支架套数 为核心逻辑。相较于 AutoCAD 繁琐分层、插件建模，CAD 快速看图凭借"图层筛选"、"图形识别"、"分类统计"、"数据导出 Excel" 功能，可高效完成给排水、消防喷淋、通风风管、电缆桥架四类抗震支架算量，本文从算前准备、图纸预处理、支架套数计算、数据汇总讲解CAD快速看图计算抗震支架实操方法。
一、计算规则

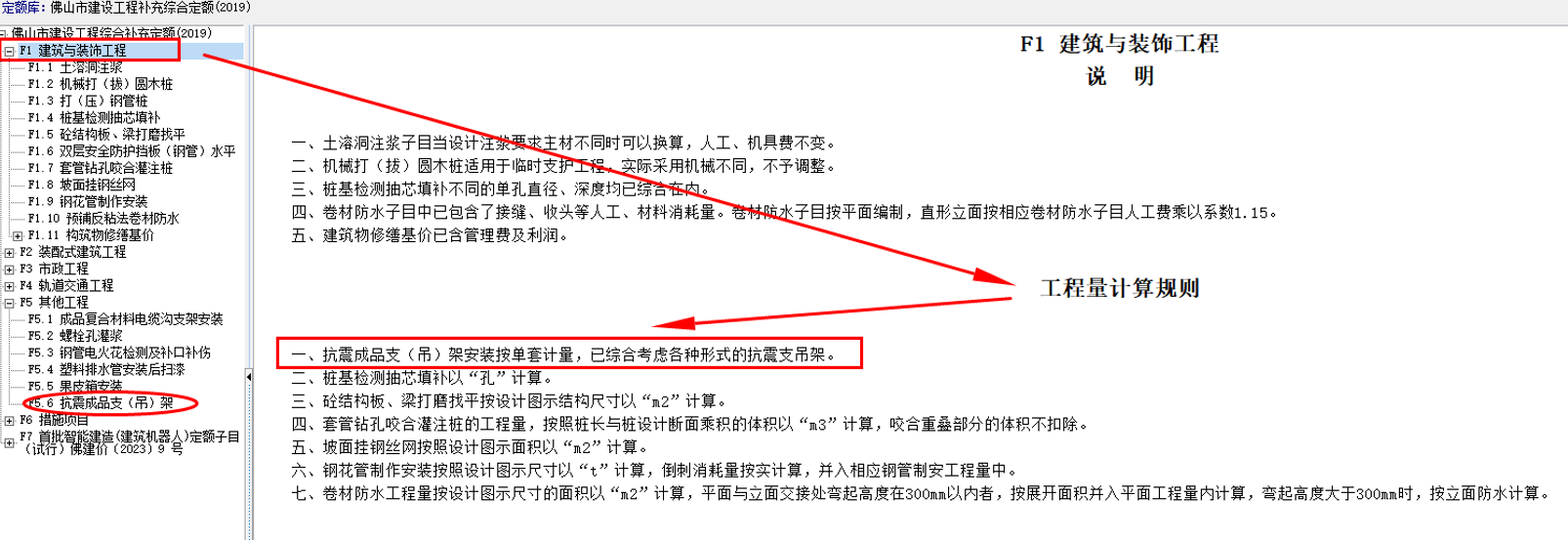

1、抗震成品支(吊)架安装按单套计量，已综合考虑各种形式的抗震支吊架。

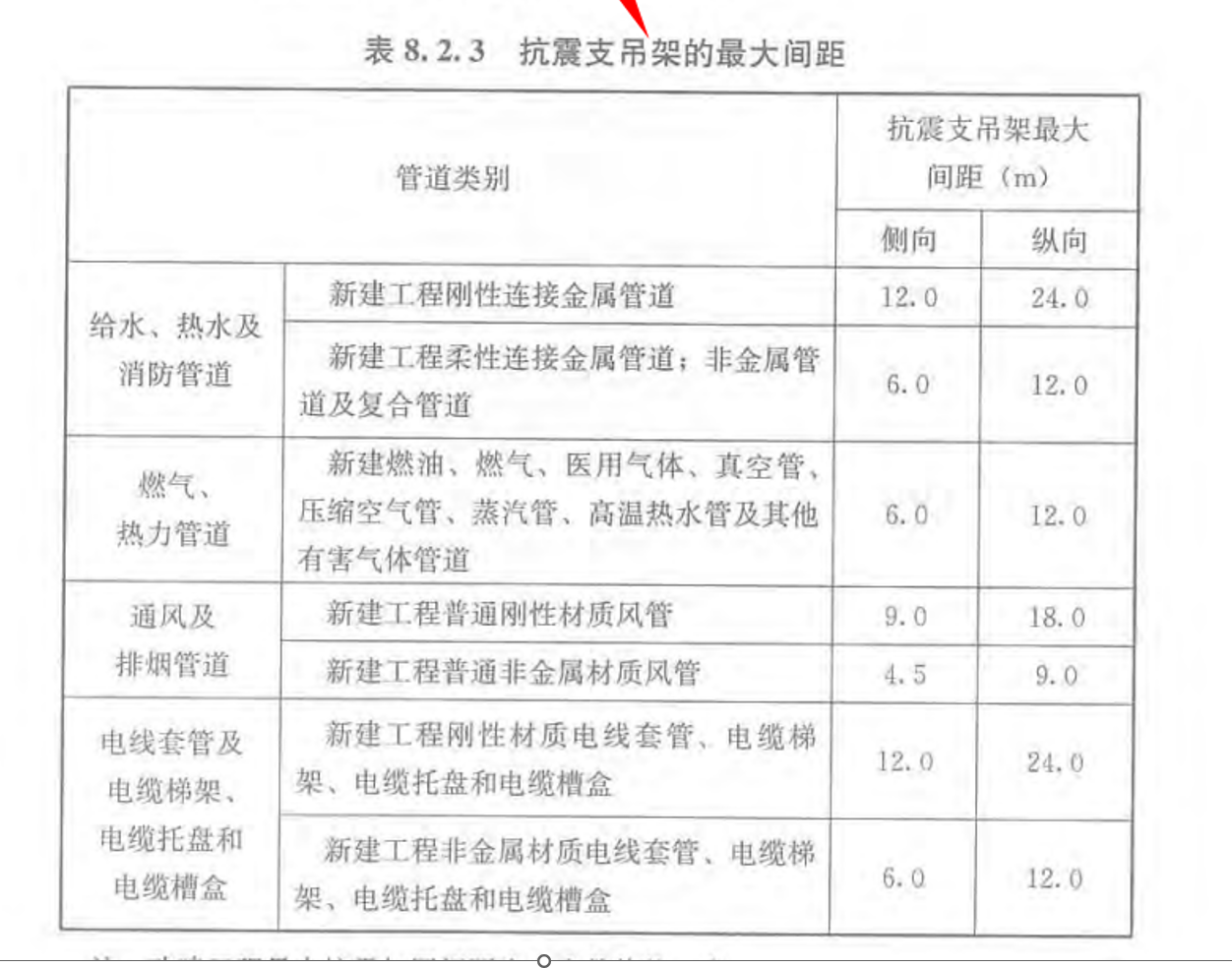

2、《建筑机电工程抗震设计规范》GB50981-2014，抗震支吊架最大布置间距。如下表：
给水、热水及消防管道： 侧向12m、纵向24m；
**燃气、热力管道：**侧向6m、纵向12m；
**通风及排烟管道：**侧向9m、纵向18m；
**刚性电缆套管、电缆桥架、电缆托盘、电缆槽盒：**侧向12m、纵向24m；
**非金属材质电缆套管、电缆桥架、电缆托盘、电缆槽盒：**侧向6m、纵向12m；

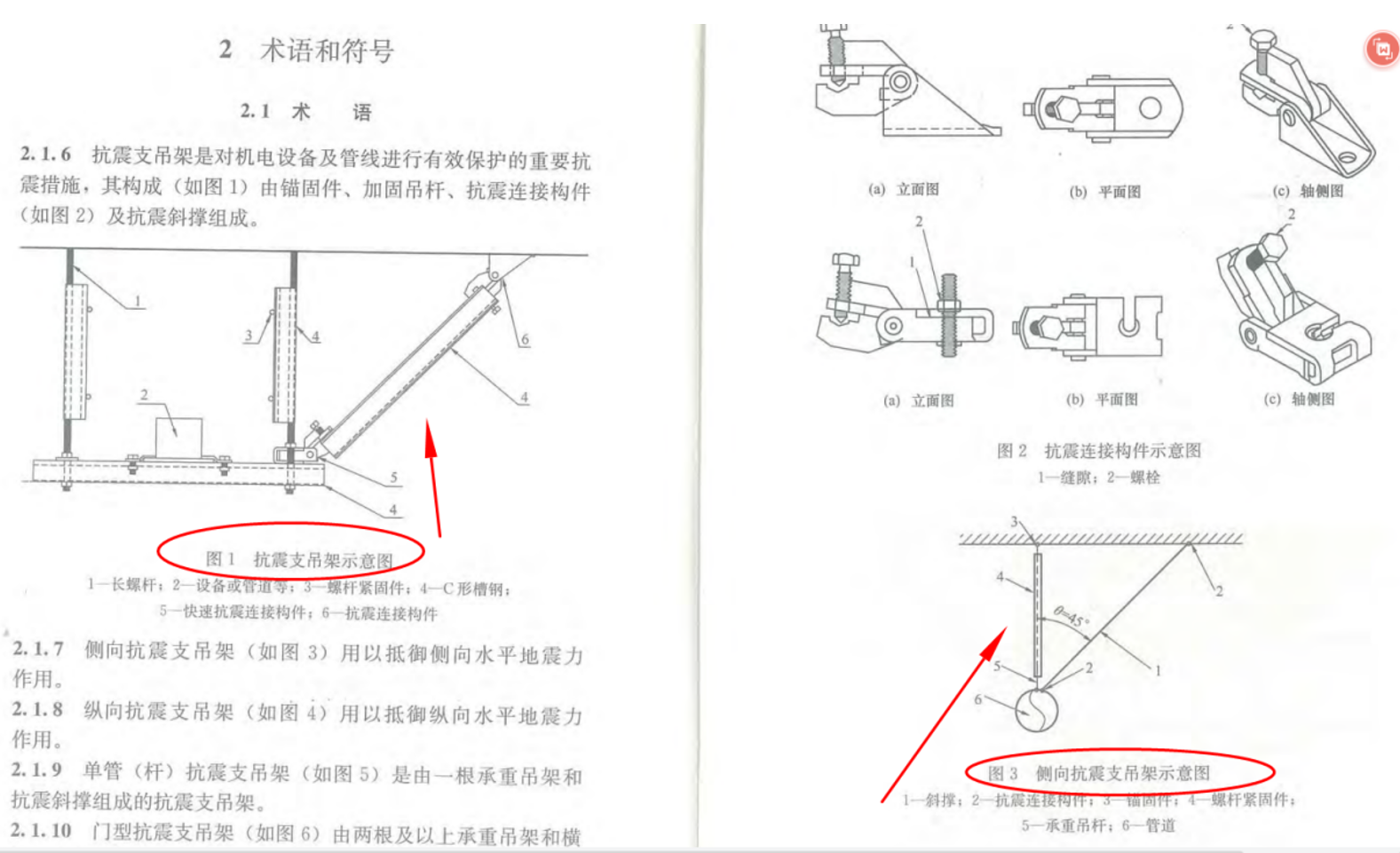

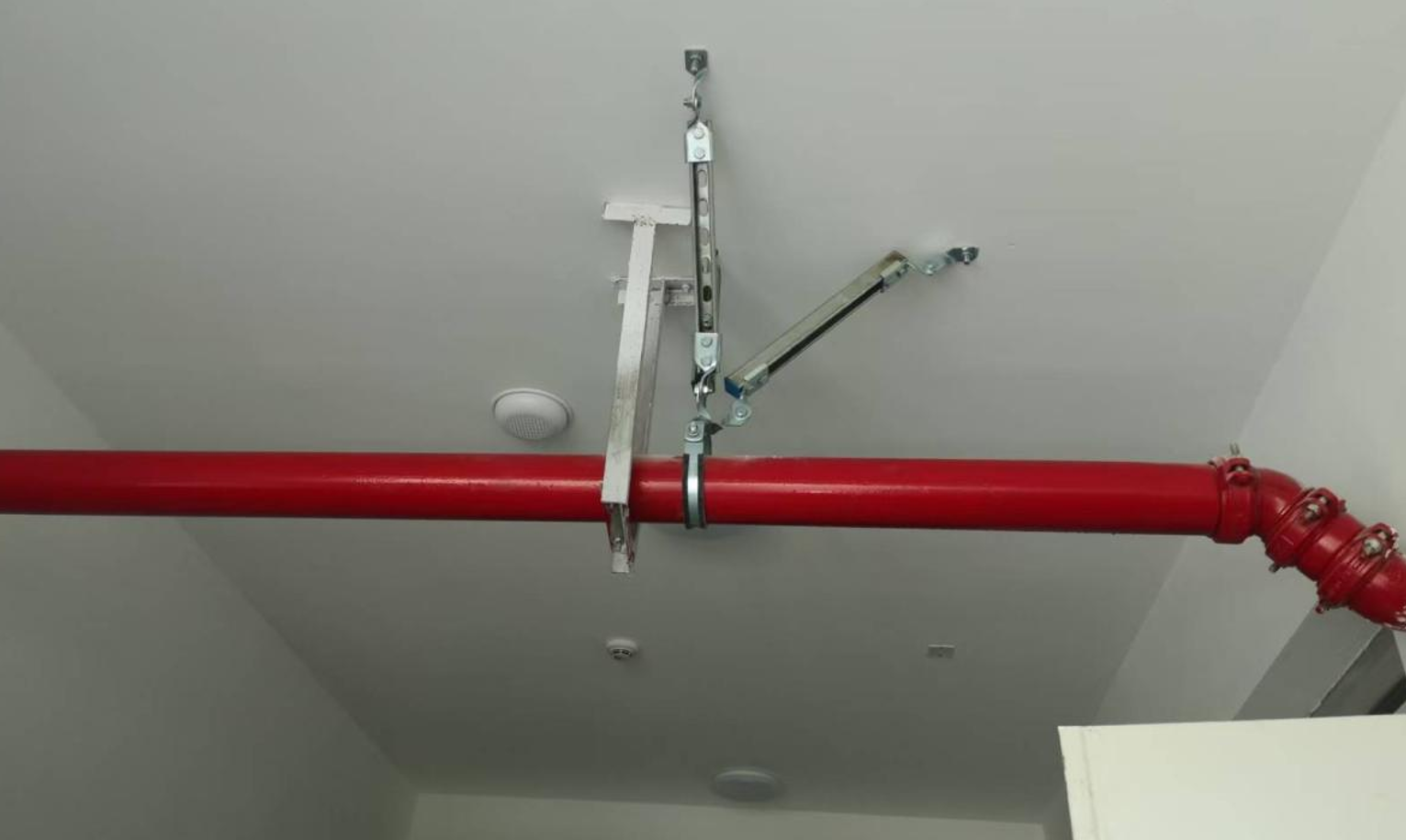

2、抗震支架示意图
二、案例实操
本工程以地下室一层电力平面图为例，计算抗震支架。抗震支架布置已经由施工单位深化设计，如果没有，可根据规范，量取相应电缆桥架长度，按照规范布置间距，布置抗震支架。

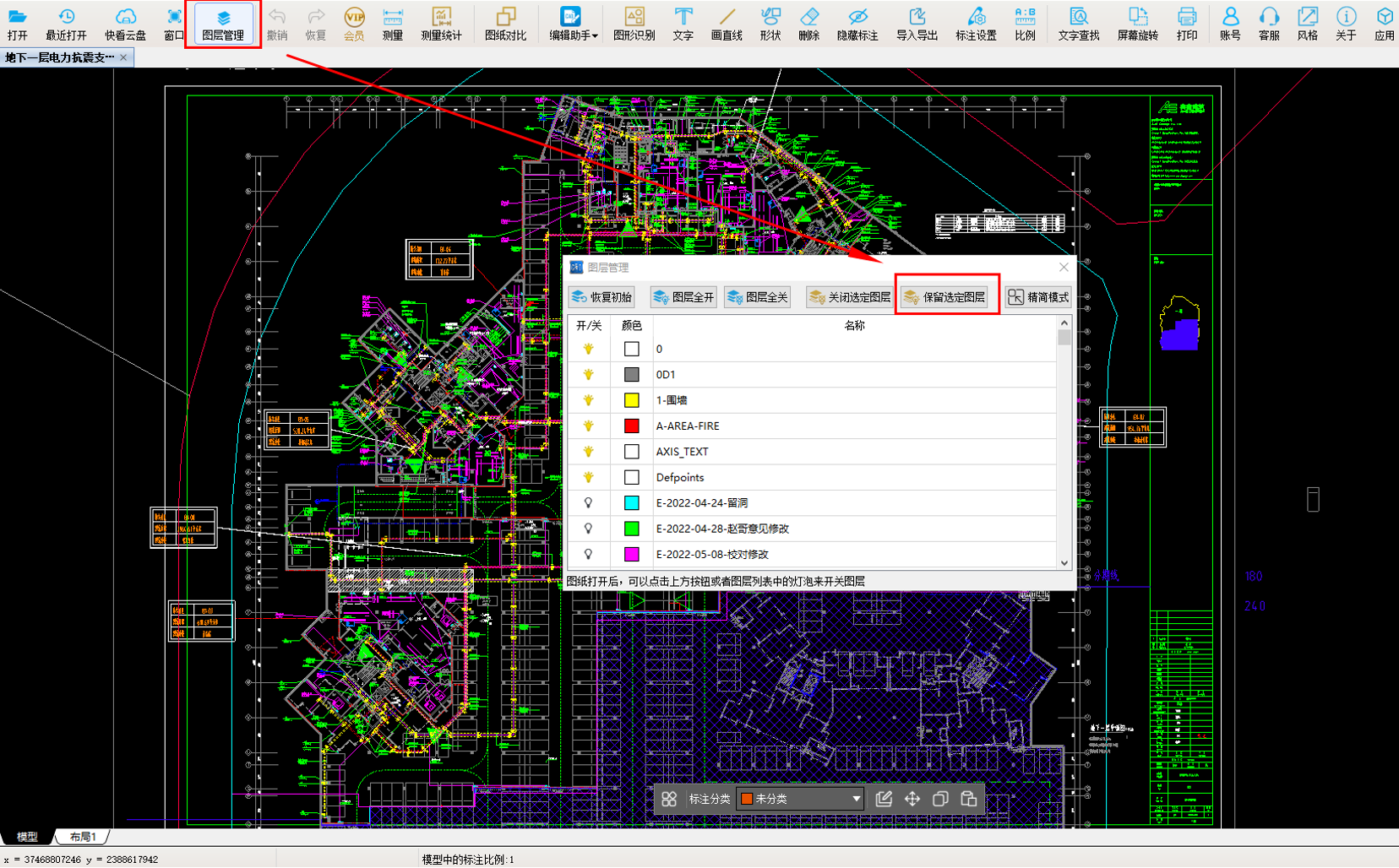

步骤1： 打开图纸，点击CAD快速看图上方工具栏"图层管理"，保留选定图层，隐藏不相关的建筑底图、标注、图框等图层，界面清晰可观。

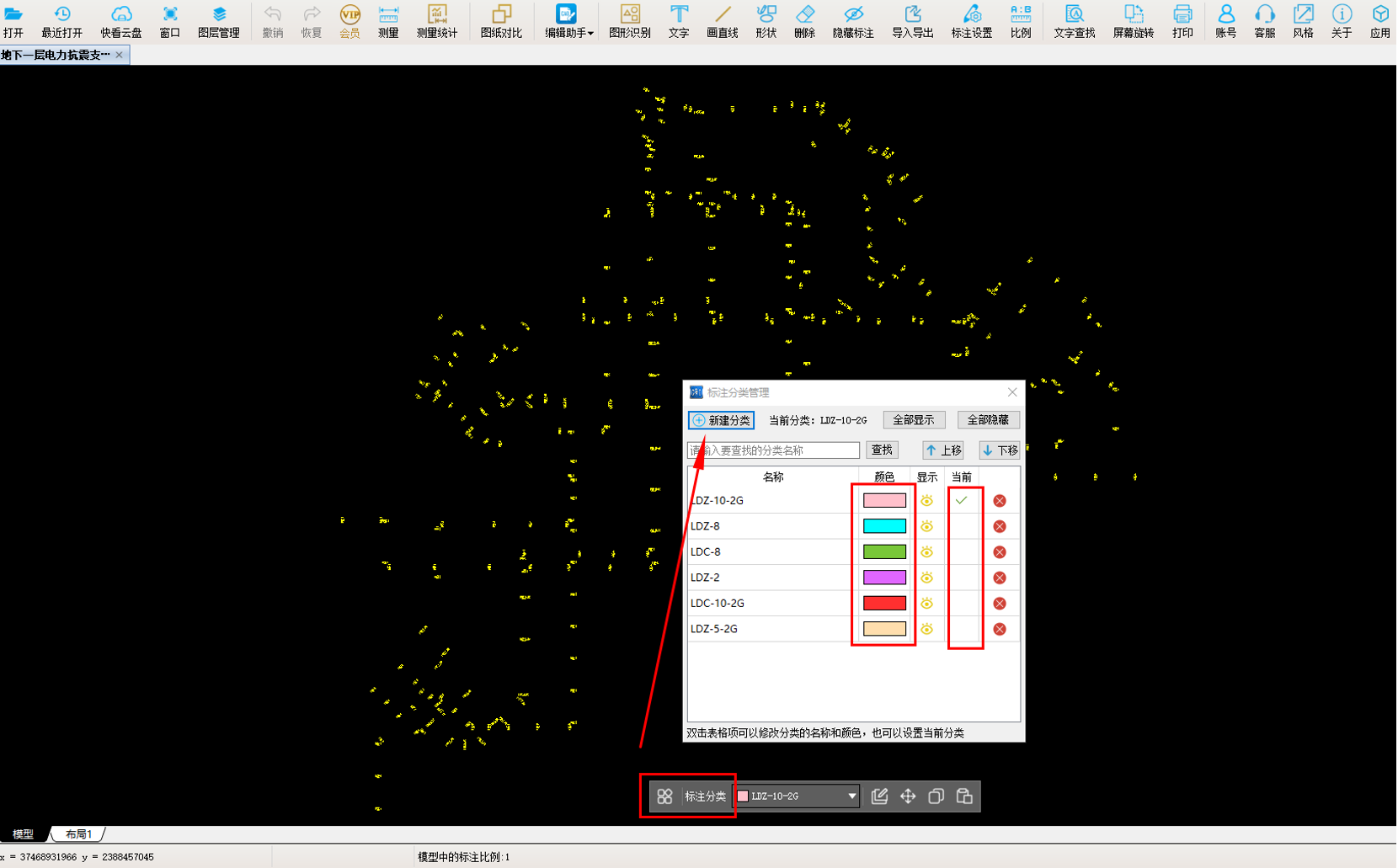

**步骤2：**点击软件下方工具栏"标注管理"，新建标注分类管理，选择颜色，便于区分已识别设备及检查遗漏部件，置于当前。

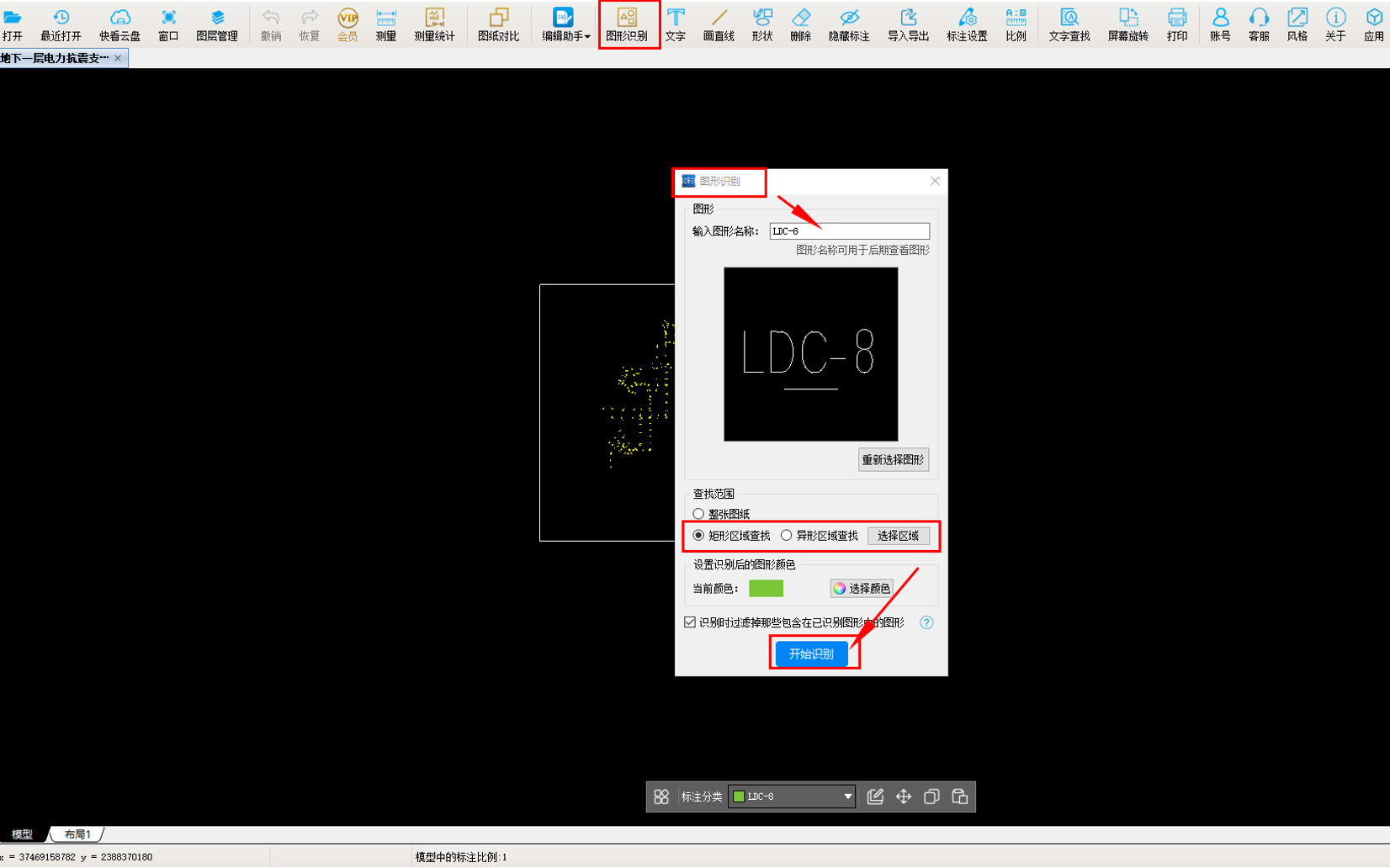

**步骤3:**点击软件上方工具栏"图形识别"，点击左键，框选选择要识别的图形，弹出菜单栏，编辑图形名称，框选矩形区域，确认，软件自动识别抗震支架LDC-8:24个，已识别抗震支架颜色同设置颜色绿色，返回查看平面图，已变色。
**步骤4：**重复步骤3，识别其他规格抗震支架。

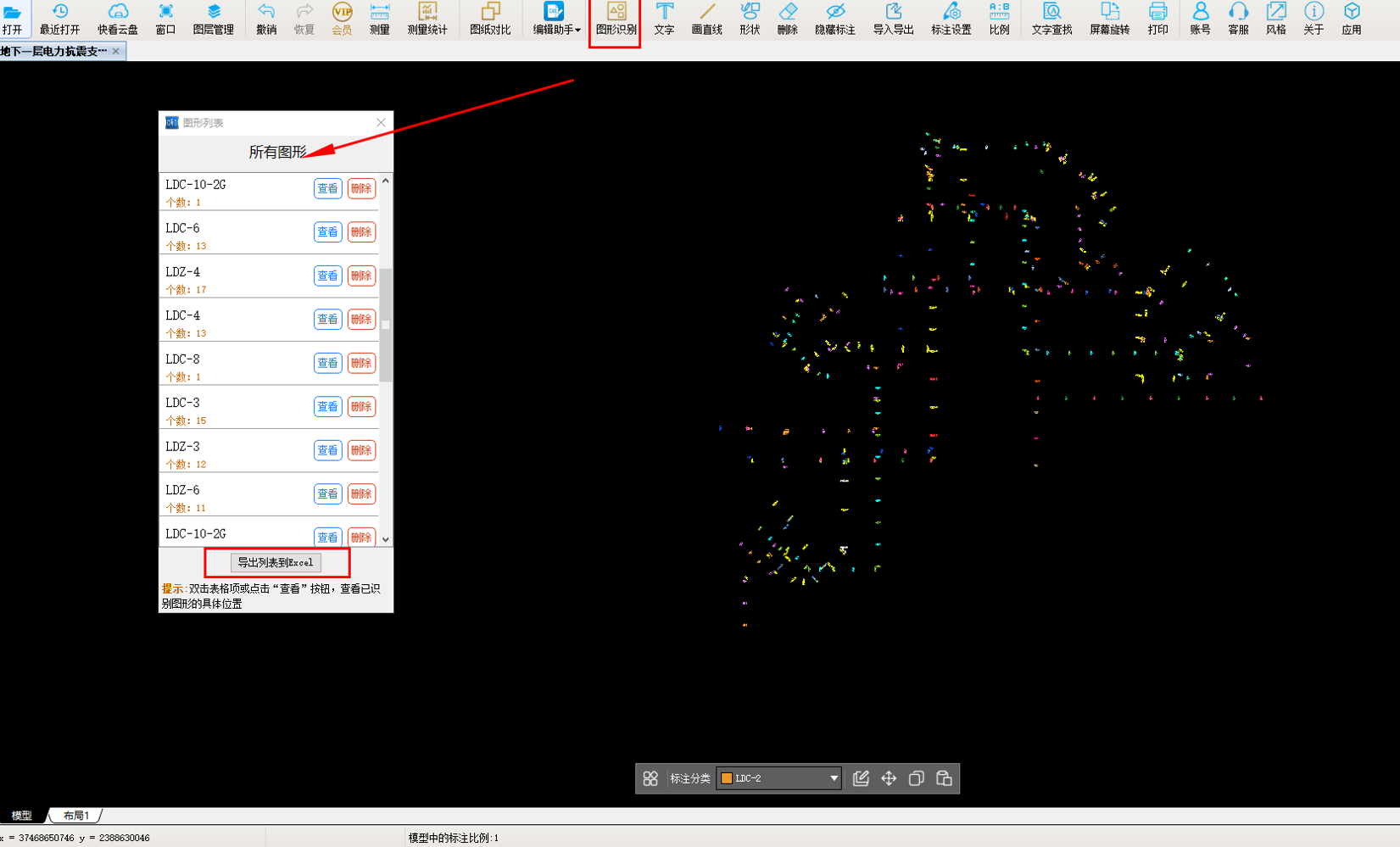

**步骤5：**查看已识别图形，导出报表，汇总统计。得出本层电气系统抗震支架数量。
依托 CAD 快速看图分层管理、图形识别、分类导出的功能，全过程图纸留痕、数据可追溯，兼顾算量效率与结算准确性。日常算量遵循先预处理图纸→图层管理→识别支架→导出报表标准化流程，适配招标预算、施工结算、成本管控全场景。
