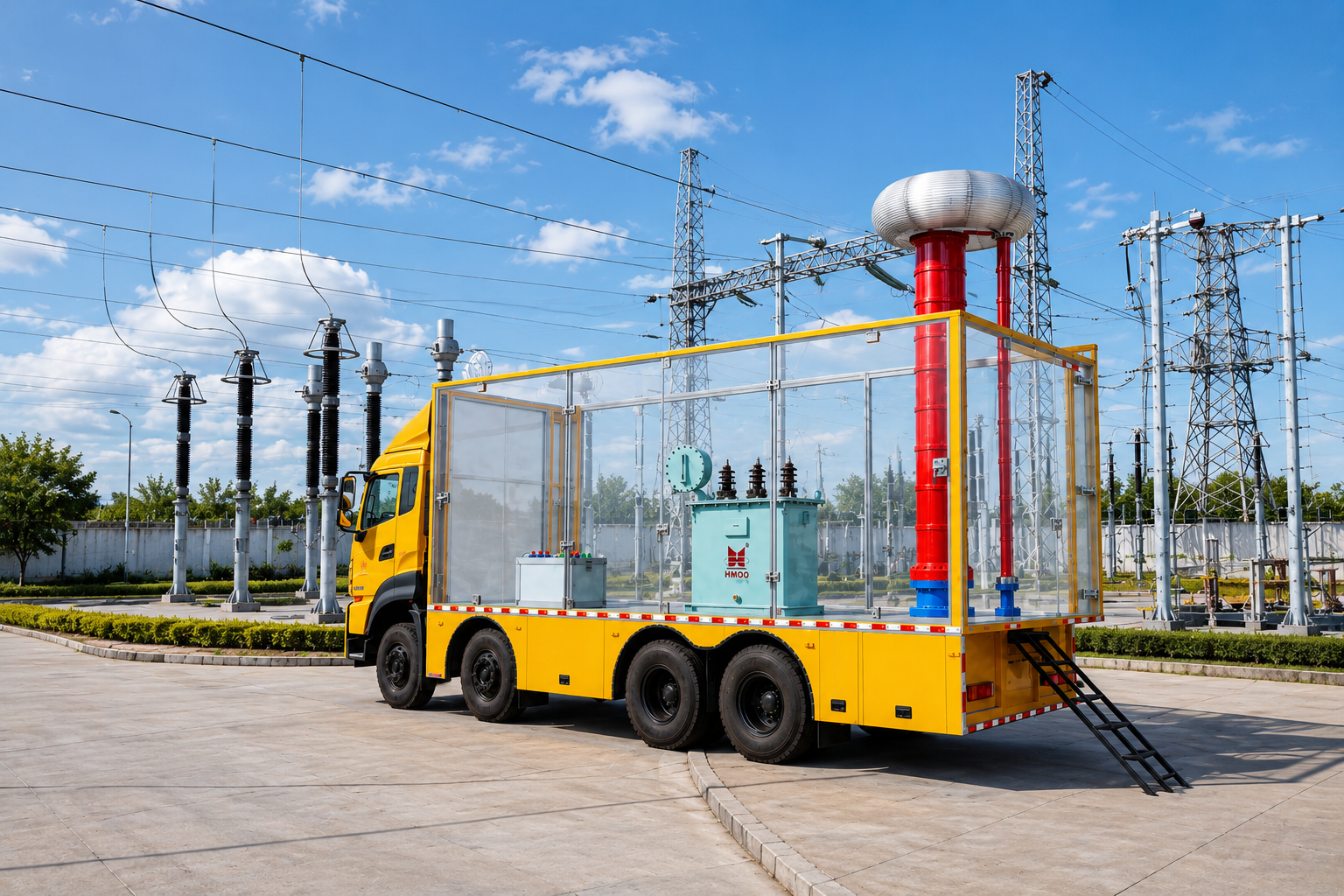

无局放车载一体式集成串联谐振系统的核心部件是高压电抗器。电抗器在车内的布置方式决定了高压引出路径、局放控制难度以及现场操作便利性。
一、电抗器数量与组合方式
车载系统通常配备4-6节电抗器，每节额定电压80-100kV，额定电流2-5A。通过串联提升电压，并联增加电流。单节重量控制在80-120kg，以便人工搬动或通过小型吊臂装卸。电抗器固定于车厢内的专用支架上，运输时锁止，试验时取出或翻转至工作位。
二、侧拉式布局
侧拉式布局将电抗器置于侧向扩展舱内。停驻后扩展舱向外伸出1.5-2米，电抗器在扩展舱内直接组合并连接高压输出。高压输出点位于车侧，引线到试品的距离较短。优点是高压回路紧凑，引线电晕干扰小；缺点是需要侧方较大空间，不适合紧贴墙体或并行停车。
三、顶升式布局
顶升式布局将电抗器固定在车顶的升降平台上。停驻后平台垂直升起约2-3米，电抗器悬挂在空中，下方空间用于操作。高压输出点位于车顶，引线向四周辐射，适应性强。优点是不占用水平空间，适合狭窄场地；缺点是升起高度受架空线限制，且高空组合电抗器需要攀爬，操作不便。
四、后翻式布局
后翻式布局将电抗器置于车尾翻转机构上。停驻后翻转机构向后倾斜，将电抗器降至接近地面高度，便于人工组合接线。高压输出点位于车尾，引线沿地面或支架敷设。优点是操作高度低，安全方便；缺点是车尾需预留较长净空（6-8米），且电抗器接近地面易受潮和污染。
五、高压引出套管的处理
无论何种布局，高压引出套管处是局放控制的关键点。套管应为环氧树脂浇注型，表面光滑无毛刺，配置均压环。套管与车体连接处应使用屏蔽罩包围，避免尖端放电。高压引线与套管连接端采用均压球过渡。
六、不同厂家布局的差异
武汉国电华美主推侧拉式布局，认为该方案在操作便利性和局放控制之间平衡较好。其扩展舱带有防雨篷，雨天也可作业。
保定天威集团的车载系统采用后翻式布局，强调电抗器组合的便捷性。每节电抗器底部带滚轮，可在地面推拉组合，减轻人力。
上海华仪电气的顶升式布局配备电动升降机构和遥控操作，单人可完成展开，但升降机构故障时维修复杂。
七、总结
根据常用试验场地选择布局：变电站内空间宽裕可选侧拉式；城市狭窄巷道可选顶升式；野外临时试验可选后翻式。关注高压引出套管的屏蔽和防晕设计，这是无局放指标能否现场保持的关键。
