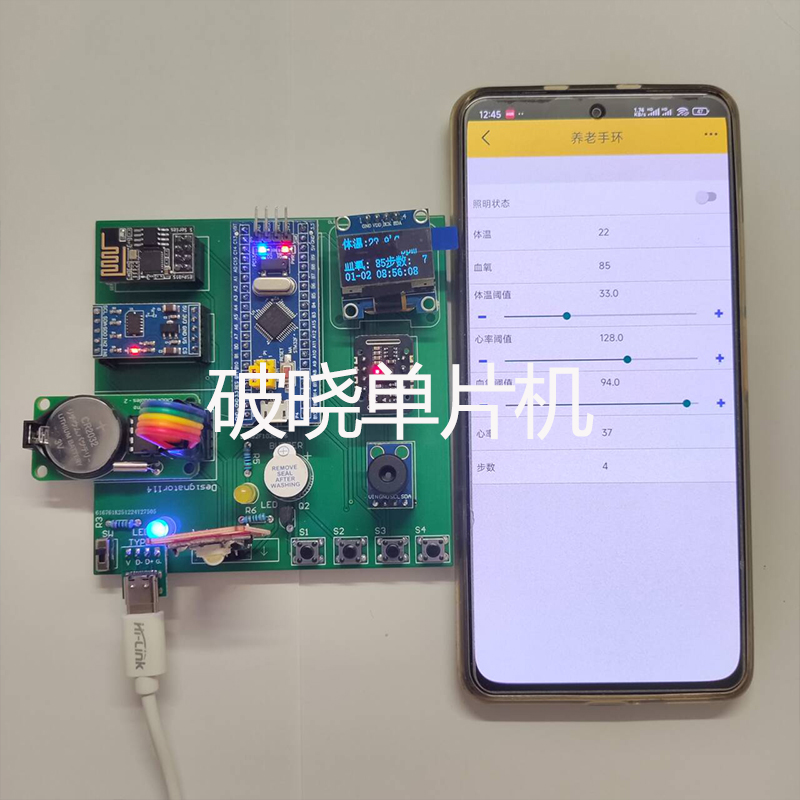

一、项目成品图片
哔哩哔哩视频链接：
资料分享看文章末尾
二、项目功能简介
1.主要器件组成
本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+GY-906非接触测温传感器电路+MAX30102心率血氧传感器电路+ADXL345倾角传感器电路+DS1302时钟电路+LED电路+蜂鸣器电路+按键电路+电源电路组成。
2.功能详解
1、健康检测：GY-906非接触测温传感器采集体温、MAX30102心率血氧传感器检测心率血氧是否正常、ADXL345倾角传感器检测运动步数。
2、屏幕显示：OLED屏幕显示当前体温、心率、血氧、步数和时间信息
3、健康阈值：可通过按键和app设置体温、心率、血氧阈值
4、运动步数：通过ADXL345倾角传感器检测运动步数
5、体温提醒：体温大于设置的阈值时声光报警
6、心率提醒：心率大于设置的阈值时声光报警
7、血氧提醒：血氧大于设置的阈值时声光报警
8、系统时间：通过按键设置系统时间
9、吃药提醒：通过按键设置定时吃药提醒时间，当定时吃药时间到时声光提醒
10、手环照明：可以通过按键控制手环照明灯的开启和关闭
11、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

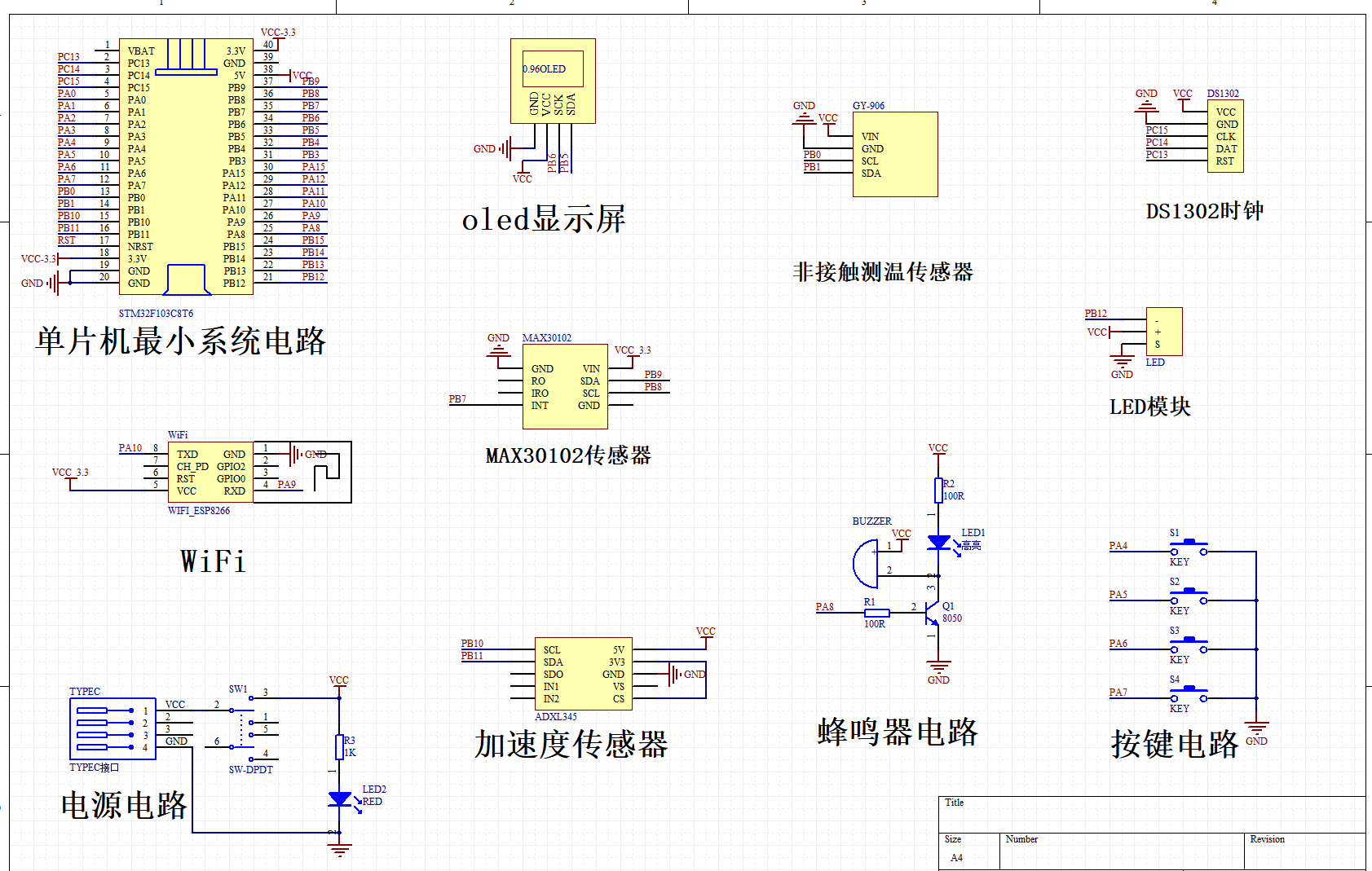

三、项目原理图设计

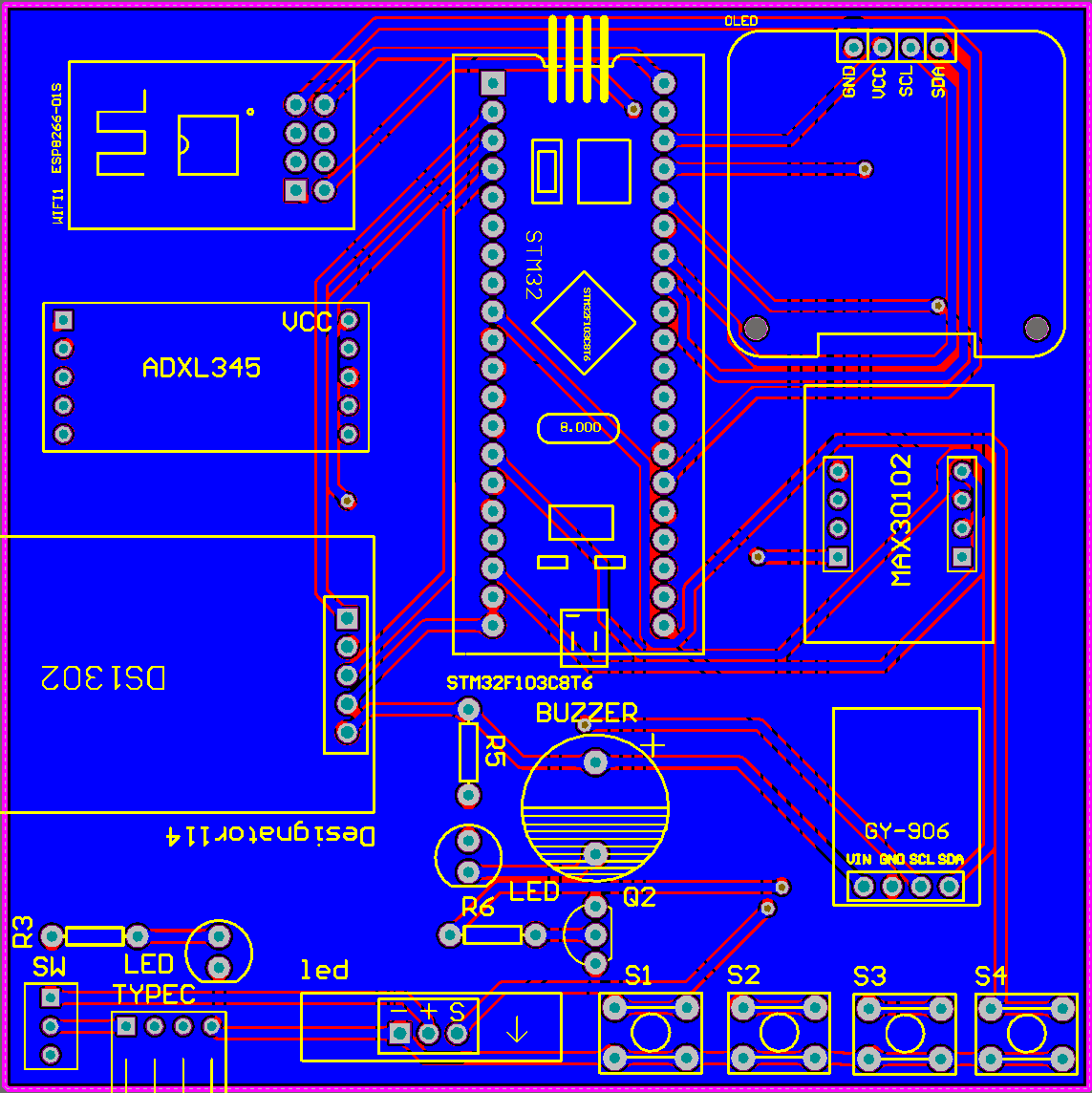

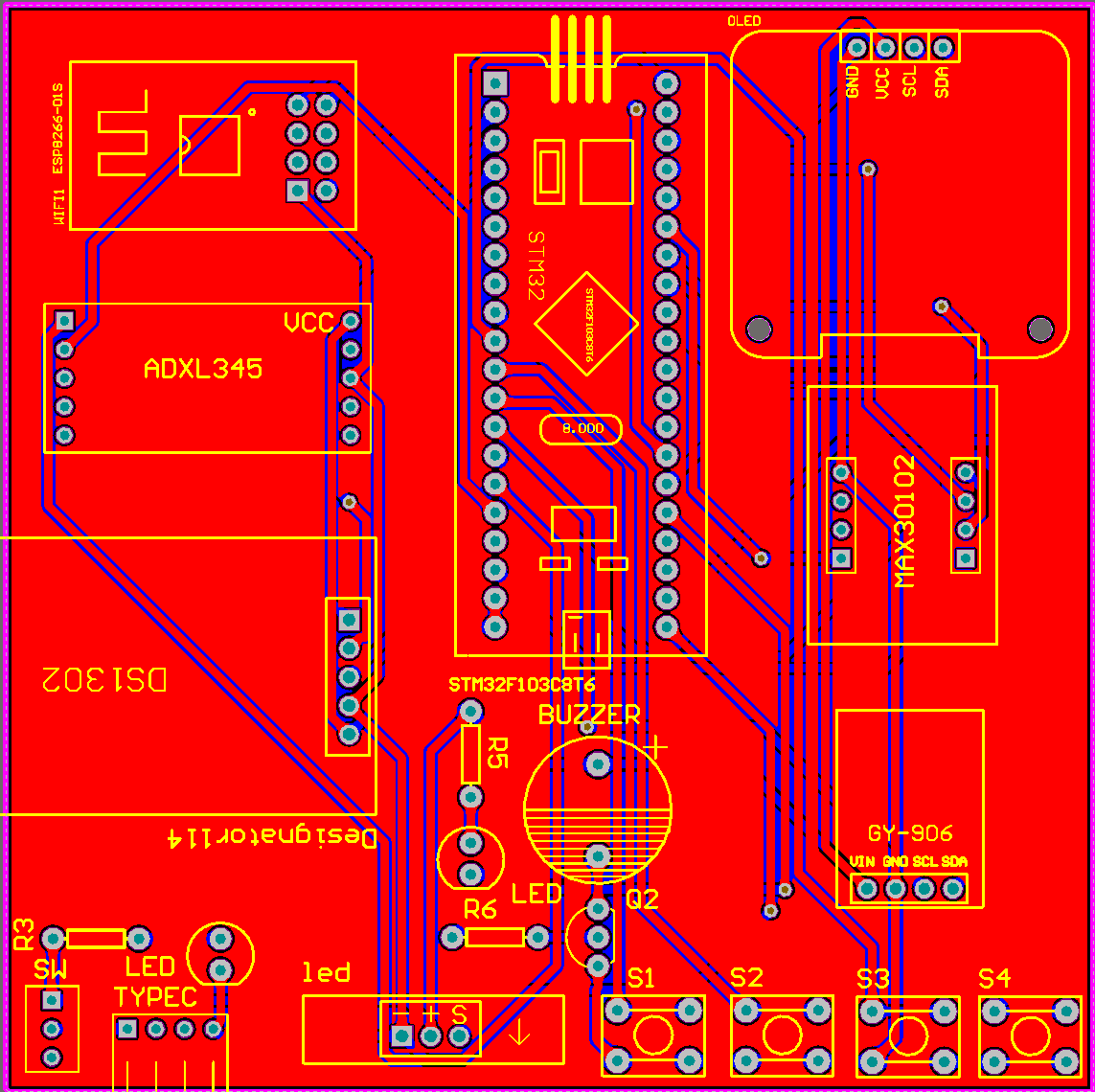

四、项目PCB硬件设计
五、项目程序设计
#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "oled.h"
#include "timer.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "beep.h"
#include "ADXL345/adxl345.h"
#include "MAX30102/max30102.h"
#include "MAX30102/algorithm.h"
#include "IIC/myiic.h"
#include "MLX90614/mlx90614.h"
#include "led.h"
#include "DS1302/ds1302.h"
/****************破晓电子工作室*******************
*** 破晓单片机
*** 项目:STM32养老智能手环系统
*** BILIBILI:破晓单片机
*** 小红书:破晓单片机
*** 授权IP:破晓单片机
*** 淘宝:破晓单片机
*** 淘宝:破晓电子
*** 版本:V01.01
*** MCU:STM32F103C8T6
******************破晓单片机***********************/
//显示界面
CaiDanJieGouTi KeyTab[SIZE_CAIDAN]=
{
{0 ,0 ,0 ,0 ,0 ,Main_Menu0},
{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
{7 ,7 ,7 ,7 ,7 ,Main_Menu7},
{8 ,8 ,8 ,8 ,8 ,Main_Menu8},
} ;
//传感器变量声明
typedef struct
{
uint16_t stateee;//
uint16_t bushu;//
uint16_t heart;//
uint16_t blood;//
uint16_t value;//
float titemp;//
}SensorModulesValue;
typedef struct
{
uint16_t titempTV;//阈值
uint16_t heartTV;//阈值
uint16_t bloodTV;//阈值
}SensorThresholdValue;
typedef struct
{
uint8_t LEDFlag;
uint8_t BEEPFlag;
uint8_t stateeeFlag;
}DriveFlag;
int main(void)
{
delay_init();
TIM3_Int_Init(9,7199);//定时器初始化
OLEDGUI_Config();
OLEDGUI_DispString(30,16,"Init...",16,1);
key_Init();//按键初始化
ADXL345_Init();//Adc初始化
beep_Init();//beep初始化
SMBus_Init();//
max30102_init();//
InitClock();//
SensorThresholdSet();//阈值初始化
uart1_init(9600);
delay_ms(100);
uart2_init(9600);
delay_ms(100);
memset((uint8_t *)¤tDataPoint, 0, sizeof(dataPoint_t));
gizwitsInit();
OLEDGUI_Clear(BLACK); //OLEDGUI_Clear清屏
while(1)
{
//获取按键值
key_scan();
//进入菜单界面显示处理数据
GetKeylnput(&Keystatus);
//获取传感器数据
SensorDataGet();
//数据上传
currentDataPoint.valuetitemp=(int)SensorData.titemp;
currentDataPoint.valueheart=SensorData.heart;
currentDataPoint.valueblood=SensorData.blood;
currentDataPoint.valuebushu=SensorData.bushu;
currentDataPoint.valueLEDFlag=DriveFlagData.LEDFlag;
gizwitsHandle((dataPoint_t *)¤tDataPoint);
//数据下发
DriveFlagData.tempTV=currentDataPoint.valueTempyz;
DriveFlagData.heartTV=currentDataPoint.valueheartyz;
DriveFlagData.bloodTV=currentDataPoint.valuebloodyz;
delay_ms(100);
}
}六、项目实验效果
七、项目包含内容
