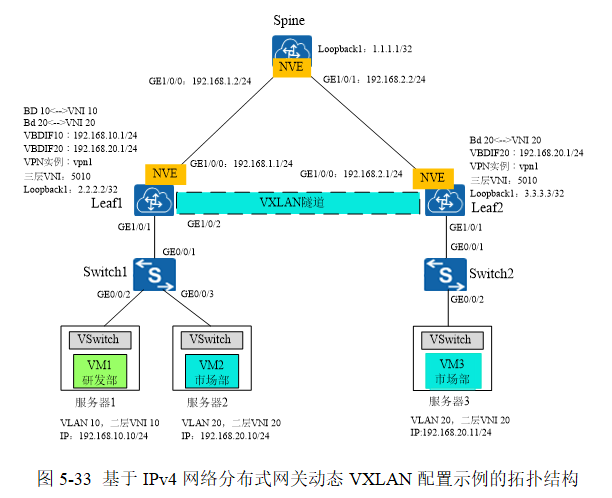

图5-33是基于IPv4网络分布式网关动态VXLAN配置示例的拓扑结构。某企业在研发部和市场部的数据中心中都拥有自己的VM，服务器1属于研发部，VM1在192.168.10.0/24网段中，被划分到VLAN 10，在VXLAN网络中，被分配到BD 10（映射VNI 10网段）；服务器2和服务器3均属于市场部，VM2和VM3均在192.168.20.0/24网段中，被划分到VLAN 20，在VXLAN网络中，被分配到BD 20（映射VNI 20网段）。
Spine、Leaf1和Leaf2均为CE12800系列交换机，运行V200R005C10SPC607B607版本VRP系统，Switch1和Switch2均为S5700系列交换机，各VNI、BD ID，接口/VM的IP地址均如图中所示。Leaf1和Leaf2同时作为VXLAN二/三层网关，现需要通过基于IPv4网络分布式网关动态VXLAN实现各VM间的互通。
- 配置思路分析
在建立VXLAN隧道，首先要在Overlay网络中实现三层互通，故先配置Spine、Leaf1和Leaf2三者之间网络的三层互通，本示例采用OSPF路由实现。另外，在接入层Underlay网络要配置Switch1和Switch2的基本VLAN功能。
本示例同样包括VM2与VM3之间的同一子网互通和VM1与VM2、VM3之间的跨子网互通两方面需求，但与集中式网基于IPv4网络动态VXLAN的隧道建立方式不同，基于IPv4网络分布式网关动态VXLAN中的VXLAN隧道均是直接在Leaf节点间建立的，Spine节点无需感知。

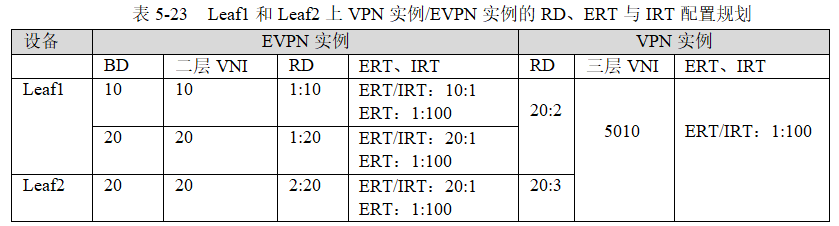

根据5.4.1节介绍的基于IPv4网络分布式网关动态VXLAN的配置任务可知，主要配置都在Leaf节点上。本示例中，在Leaf1和Leaf2上要同时配置BGP EVPN对等体、VPN实例、EVPN实例、VLAN三层网关。Leaf1和Leaf2同时担当VXLAN二/三层网关角色，相同BD的VBDIF接口配置相同的IP地址和MAC地址。表5-23是Leaf1和Leaf2上的VPN实例和EVPN实例的RD、ERT与IRT配置规划。为了简便起见，和Leaf1和Leaf2采用了相同的VPN实例ERT和IRT，且各实例的ERT值和IRT值相等。
综上所述，本示例的基本配置思路如下：
（1）在Spine、Leaf1、Leaf2上配置IP路由协议，保证Underlay网络三层互通。
（2）在Switch1、Switch2上配置基本VLAN。
本示例与5.2.8节中示例的Underlay网络和接入层网络都相同，故以上第（1）、（2）项配置任务的配置均与5.2.8节对应配置任务的配置相同，参见即可。
（3）在Leaf1与Leaf2之间配置的BGP EVPN对等体关系。
（4）在Leaf1、Leaf2上创建并配置VPN实例。
（5）在Leaf1、Leaf2上配置基于BD的EVPN实例，相互在自己的EVPN实例中添加与对方VPN实例中IRT值相同的ERT。
（6）在Leaf1、Leaf2上配置VXLAN业务接入点。
（7）在Leaf1、Leaf2上配置头端复制功能。
（8）在Leaf1、Leaf2上配置VXLAN三层网关，绑定VPN实例，并使能分布式网关功能并配置发布主机路由功能。
（9）配置各VM的IP地址和默认网关（为VM所在BD对应的VBDIF接口IP地址）（略）。
- 配置步骤
（1）、（2）项配置任务的具体配置参见5.2.8节对应配置任务的配置方法。下面仅介绍第（3）~（8）项配置任务的配置方法。
（3）在Leaf1与Leaf2之间配置的BGP EVPN对等体关系。
本示例中需要在Leaf1与Leaf2直接建立VXLAN隧道，同时负责同子网和跨子网报文的传输，故Leaf1与Leaf2需要直接建立BGP EVPN对等体关系。
【说明】本示例不在Spine上配置RR功能，故在Spine上无需配置与Leaf1与Leaf2建立BGP EVPN对等体关系。但如果在Spine上配置RR功能，则仅需要配置Leaf1和Leaf2与Spine建立BGP EVPN对等体关系。
本示例中，Leaf1和Leaf2向BGP VPN对等体发布所连服务器的IRB类型主机路由。
- Leaf1上的配置
\~Leaf1 bgp 100
\*Leaf1-bgp router-id2.2.2.2
\*Leaf1-bgp peer 3.3.3.3as-number100
\*Leaf1-bgp peer 3.3.3.3 connect-interfaceLoopBack1
\*Leaf1-bgp l2vpn-family evpn
\*Leaf1-bgp-af-evpn peer 3.3.3.3 enable
\*Leaf1-bgp-af-evpn peer 3.3.3.3 advertise irb#---向Leaf2发布IRB类型主机路由
\*Leaf1-bgp-af-evpn quit
\*Leaf1-bgp-vpn1 quit
\*Leaf1-bgp quit
- Leaf2上的配置
\~Leaf2 bgp 100
\*Leaf2-bgp router-id3.3.3.3
\*Leaf2-bgp peer 2.2.2.2as-number100
\*Leaf2-bgp peer 2.2.2.2 connect-interfaceLoopBack1
\*Leaf2-bgp l2vpn-family evpn
\*Leaf2-bgp-af-evpn peer 2.2.2.2 enable
\*Leaf2-bgp-af-evpn peer 2.2.2.2 advertise irb
\*Leaf2-bgp-af-evpn quit
\*Leaf2-bgp-vpn1 quit
\*Leaf2-bgp quit

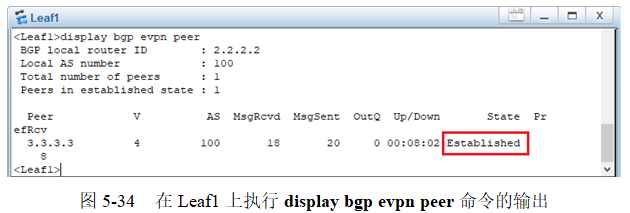

以上配置完成后，在Leaf1和Leaf2上执行display bgp evpn peer 命令，查看他们之间BGP EVPN对等体关系建立情况。图5-34是在Leaf1上执行display bgp evpn peer 命令的输出，从中可以见到，Leaf1与Leaf2之间建立了BGP EVPN对等体关系。
（4）在Leaf1、Leaf2上创建并配置VPN实例。
本示例所创建的VPN实例名称为vpn1，Leaf1、Leaf2上的RD值分别为20:2、20:3，用于与EVPN实例进行路由交叉的ERT/IRT值均为1:100，绑定的三层VNI为5010。
- Leaf1上的配置
Leaf1 ip vpn-instancevpn1
Leaf1-vpn-instance-vpn1 vxlan vni 5010 #---配置三层VNI 5010
Leaf1-vpn-instance-vpn1 ipv4-family
Leaf1-vpn-instance-vpn1-af-ipv4 route-distinguisher20:2 #---指定VPN实例的RD为20:2
Leaf1-vpn-instance-vpn1-af-ipv4 vpn-target 1:100both evpn#---指定VPN实例的ERT/IRT均为1:100
Leaf1-vpn-instance-vpn1-af-ipv4 quit
Leaf1-vpn-instance-vpn1 quit
- Leaf2上的配置
Leaf2 ip vpn-instancevpn1
Leaf2-vpn-instance-vpn1 vxlan vni 5010
Leaf2-vpn-instance-vpn1 ipv4-family
Leaf2-vpn-instance-vpn1-af-ipv4 route-distinguisher20:3
Leaf2-vpn-instance-vpn1-af-ipv4 vpn-target 1:100both evpn
Leaf2-vpn-instance-vpn1-af-ipv4 quit
Leaf2-vpn-instance-vpn1 quit
（5）在Leaf1、Leaf2上配置基于BD的EVPN实例。
按照表5-23所示配置Leaf1、Leaf2中各BD下EVPN实例的二层VNI、RD、ERT/IRT，并在各EVPN实例中添加与对端VPN实例中配置的IRT值相等的ERT。
- Leaf1上的配置
\*Leaf1 bridge-domain10
\*Leaf1-bd10 vxlan vni10
\*Leaf1-bd10 evpn
\*Leaf1-bd10-evpn route-distinguisher1:10
\*Leaf1-bd10-evpn vpn-target10:1
\*Leaf1-bd10-evpn vpn-target 1:100export-extcommunity #---添加与Leaf2上vpn1实例中IRT值相同的ERT值1:100
\*Leaf1-bd10-evpn quit
\*Leaf1-bd10 quit
\*Leaf1 bridge-domain20
\*Leaf1-bd20 vxlan vni20
\*Leaf1-bd20 evpn
\*Leaf1-bd20-evpn route-distinguisher1:20
\*Leaf1-bd20-evpn vpn-target20:1
\*Leaf1-bd20-evpn vpn-target 1:100export-extcommunity
\*Leaf1-bd20-evpn quit
\*Leaf1-bd20 quit
- Leaf2上的配置
\*Leaf2 bridge-domain20
\*Leaf2-bd20 vxlan vni20
\*Leaf2-bd20 evpn
\*Leaf2-bd20-evpn route-distinguisher2:20
\*Leaf2-bd20-evpn vpn-target20:1
\*Leaf2-bd20-evpn vpn-target 1:100export-extcommunity
\*Leaf2-bd20-evpn quit
\*Leaf2-bd20 quit
（6）在Leaf1、Leaf2上配置VXLAN业务接入点。
本示例采用基于 dot1q二层子接口业务接入方式，在Leaf1创建dot1q业务流封类型的GE1/0/0.1和GE1/0/0.2两个二层子接口，GE1/0/0.1子接口封装VLAN 10，绑定BD 10，GE1/0/0.2子接口封装VLAN 20，绑定BD 20。在Leaf2创建dot1q业务流封类型的GE1/0/0.2二层子接口，封装VLAN 20，绑定BD 20。
- Leaf1上的配置
\~Leaf1 interfaceGE1/0/1
\*Leaf1-GE1/0/1 undo shutdown
\*Leaf1-GE1/0/1 port link-type trunk
\*Leaf1-GE1/0/1 quit
\*Leaf1 interface GE1/0/1.1mode l2
\*Leaf1-GE1/0/1.1 encapsulation dot1q vid10
\*Leaf1-GE1/0/1.1 bridge-domain10
\*Leaf1-GE1/0/1.1 quit
\*Leaf1 interface GE1/0/1.2mode l2
\*Leaf1-GE1/0/1.2 encapsulation dot1q vid20
\*Leaf1-GE1/0/1.2 bridge-domain20
\*Leaf1-GE1/0/1.2 quit
\*Leaf1 commit
- Leaf2上的配置
\~Leaf2 interfaceGE1/0/1
\*Leaf2-GE1/0/1 undo shutdown
\*Leaf2-GE1/0/1 port link-type trunk
\*Leaf2-GE1/0/1 quit
\*Leaf2 interface GE1/0/1.2mode l2
\*Leaf2-GE1/0/1.2 encapsulation dot1q vid20
\*Leaf2-GE1/0/1.2 bridge-domain20
\*Leaf2-GE1/0/1.2 quit
\*Leaf2 commit
（7）在Leaf1、Leaf2上配置头端复制功能。
因为在分布式网关场景中，VXLAN隧道是在各Leaf节点间直接建立的，Spine节点无需配置VXLAN功能，故Spine上无需配置头端复制功能。因为Leaf1同时连接了VNI 10中的VM1和VNI 20中的VM2，故要同时配置这两个VXLAN网段的头端复制列表；Leaf2上仅连接了VNI 20中的VM3，故仅需配置该VXLAN网段的头端复制列表。本示例中，NVE接口的源IP地址为对应设备的VTEP IP地址，采用各自的Loopback1接口IPv4地址。
- Leaf1上的配置
\~Leaf1 interfacenve 1
\*Leaf1-Nve1 source2.2.2.2
\*Leaf1-Nve1 vni 10head-end peer-list protocol bgp
\*Leaf1-Nve1 vni 20head-end peer-list protocol bgp
\*Leaf1-Nve1 quit
\*Leaf1 commit
- Leaf2上的配置
\~Leaf2 interfacenve 1
\*Leaf2-Nve1 source3.3.3.3
\*Leaf2-Nve1 vni 20head-end peer-list protocol bgp
\*Leaf2-Nve1 quit
\*Leaf2 commit
（8）在Leaf1、Leaf2上配置VXLAN三层网关。
在分布式网关动态VXLAN中，VXLAN三层网关需要绑定VPN实例，使能分布式网关功能和向BGP EVPN对等体发布IRB类型主机路由功能。
因为Leaf1和Leaf2上均连接有BD 20下的VM，在分布式网关动态VXLAN中，需要在Leaf1和Leaf2上创建的VBDIF20接口配置相同的IP地址（因为本示例为IPv4 Overlay网络，故VBDIF接口IP地址也是IPv4地址）和MAC地址（本示例为0000-005e-0002）。
- Leaf1上的配置
\~Leaf1 interfacevbdif10
\*Leaf1-Vbdif10 ip binding vpn-instancevpn1
\*Leaf1-Vbdif10 ip address192.168.10.1 255.255.255.0
\*Leaf1-Vbdif10 mac-address0000-005e-0001
\*Leaf1-Vbdif10 vxlan anycast-gateway enable
\*Leaf1-Vbdif10 arp collect host enable
\*Leaf1-Vbdif10 quit
\~Leaf1 interfacevbdif20
\*Leaf1-Vbdif20 ip binding vpn-instancevpn1
\*Leaf1-Vbdif20 ip address192.168.20.1 255.255.255.0
\*Leaf1-Vbdif20 mac-address0000-005e-0002
\*Leaf1-Vbdif20 vxlan anycast-gateway enable
\*Leaf1-Vbdif10 arp collect host enable
\*Leaf1-Vbdif10 quit
\*Leaf1 commit
- Leaf2上的配置
\~Leaf2 interfacevbdif20
\*Leaf2-Vbdif20 ip binding vpn-instancevpn1
\*Leaf2-Vbdif20 ip address192.168.20.1 255.255.255.0
\*Leaf2-Vbdif20 mac-address0000-005e-0002
\*Leaf2-Vbdif20 vxlan anycast-gateway enable
\*Leaf2-Vbdif10 arp collect host enable
\*Leaf2-Vbdif10 quit
\*Leaf2 commit
- 配置结果验证
以上配置完成后，可进行以下配置结果验证。

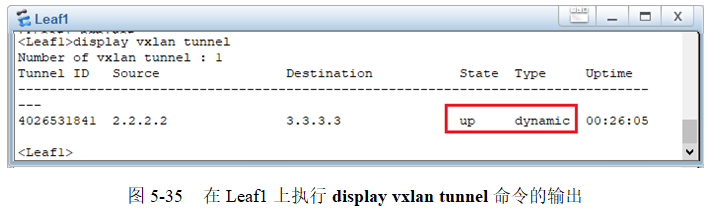

（1）在Leaf1和Leaf2上执行display vxlan tunnel 命令，查看他们之间的VXLAN隧道建立情况。图5-35是在Leaf1上执行display vxlan tunnel 命令的输出，从可以见到Leaf1已与Leaf2成功建立了动态VXLAN隧道。

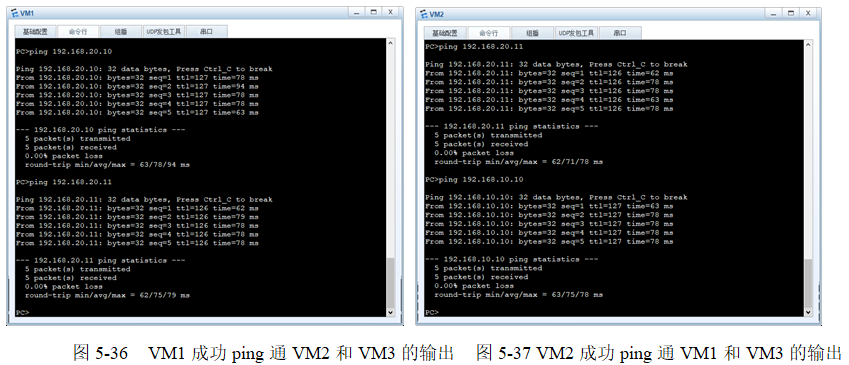

（2）在VM1上分别ping VM2和VM3，在VM2上分别ping VM1和VM3，验证它们是否可以互通。图5-36是VM1成功ping通VM2和VM3的输出，证明VM1可与不同子网的VM2和VM3之间互通；图5-37是VM2成功ping通VM1和VM3的输出，证明VM2可与不同子网的VM1间，以及同子网的VM3之间互通。

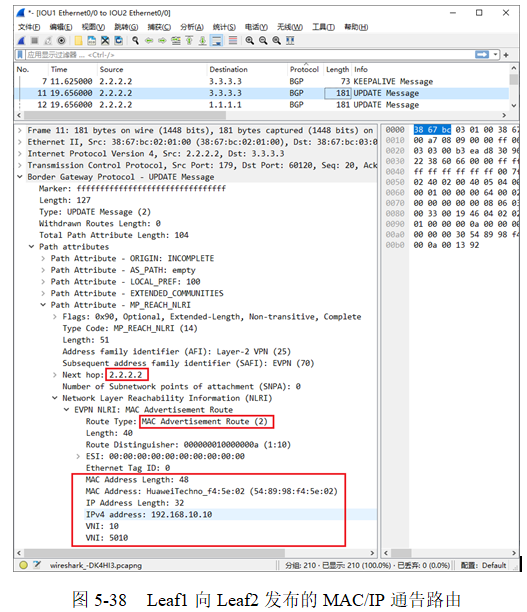

（3）在VM1 ping VM3后，Leaf1会向Leaf2发布IRB类型的MAC/IP通告路由，其中包括VM1的32位掩码的主机IP地址192.168.10.10和MAC地址5489-98f4-5e02。图5-38是Leaf1向Leaf2发布的MAC/IP通告路由。Leaf2收到后，就可以获取到VM1的IP地址和MAC地址，生成对应的EVPN路由。
（4）在各主机相互进行ping操作后，在Leaf1和Leaf2上执行display bgp evpn all routing-table 命令，可以看到已生成Type2（MAC/IP通告路由）、Type3（Inclusive Multicast路由）和Type5（IP前缀路由）类型EVPN路由。

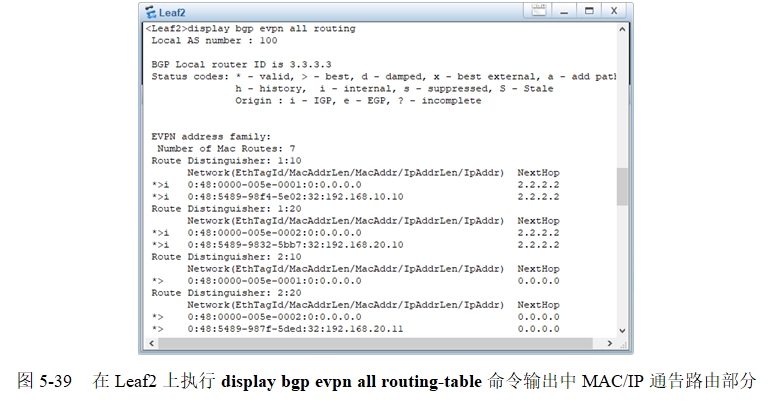

图5-39是在Leaf2上执行display bgp evpn all routing-table 命令输出中MAC/IP通告路由部分。从中可以见到各VM、三层网关VBDIF接口的IP地址和MAC地址。图5-40是在Leaf2上执行display bgp evpn all routing-table 命令输出中IP前缀路由部分，从中可以见到两Leaf所连主机的32位掩码主机路由和对应的网段路由，以及发布该EVPN路由的VETP设备（从NextHop字段得出）。
通过以上验证，已可证明本示例以上配置是正确且成功的。
