用 JavaScript 打开中国的版式文档：@sharp9/ofdjs 诞生记

OFD 是什么？

如果你在中国做过电子发票、政务系统或者企业文档管理，你一定见过 .ofd 文件。OFD（Open Fixed Document，开放版式文档）是中国版式文档国家标准 GB/T 33190-2016，定位类似于 PDF------一种固定排版、不可编辑的电子文档格式。

现实中，OFD 已经广泛用于：

🧾 电子发票------中国全面数字化发票改革后，大量发票以 OFD 格式下发
🏛 政务文档------公文、审批单、证照等
📋 商业表单------合同、报表、签章文件

但和 PDF 不同的是，OFD 在 JavaScript 生态中几乎没有可用的解析库。开发者面对一堆 OFD 文件，要么用 Java/C# 的官方 SDK，要么手动解压 ZIP 看 XML------浏览器里什么也做不了。

这就是 @sharp9/ofdjs 要解决的问题。

设计目标

三个核心原则驱动了这个库的设计：

1. 浏览器优先，Node.js 兼容

OFD 文件最常见的场景是用户在浏览器里上传/预览。所以 Canvas2D 是渲染的核心路径。Node.js 路径通过 node-canvas + linkedom polyfill 实现，用于服务端批量导出 PNG。

2. ESM-only，零构建

没有 webpack rollup babel。源码就是 ES Module，浏览器直接 <script type="module"> 加载，Vite/Webpack 项目直接 import。整个库 8 个文件，无构建步骤：

复制代码

src/
  index.js         --- 公开 API 入口
  ofd.js           --- OFD.xml 根节点解析
  document.js      --- Document.xml + 资源解析
  elements.js      --- 页面元素类型
  page.js          --- Page.xml 解析
  render.js        --- Canvas2D 渲染
  types.js         --- 坐标辅助（mm→px、Box、Color、Matrix）
  xml-parser.js    --- DOMParser 多态填充 + XML 工具
  path-resolver.js --- ZIP 路径解析

3. API 极简

不暴露 XML 解析细节，不暴露中间数据结构。用户只需要知道 7 个函数：

js 复制代码

import { readOfd, renderPageToCanvas, getPageCount, getPageDimensions } from '@sharp9/ofdjs';

OFD 文件内部结构

一个 .ofd 文件本质是一个 ZIP 压缩包，内部是 XML 描述 + 嵌入资源：

复制代码

invoice.ofd (ZIP)
├── OFD.xml              --- 根入口，指向 DocBody
├── Doc_0/
│   ├── Document.xml     --- 文档元数据 + 页面列表
│   ├── PublicRes.xml    --- 公共字体资源
│   ├── DocumentRes.xml  --- 图片/多媒体资源
│   ├── Pages/
│   │   ├── Page_0.xml   --- 第 1 页内容
│   │   └── Page_1.xml   --- 第 2 页内容
│   ├── Signs/
│   │   └── Sign_0.xml   --- 签章/印章
│   └── Res/             --- 嵌入图片 (PNG/JPG)
│       ├── image1.png
│       └── seal.jpg
│   └── Template/
│       └── Content.xml  --- 模板页面（表格背景）

解析管线：

复制代码

readOfd(file)
  → JSZip.loadAsync()     // 解压 ZIP
  → parseOfdXml()          // OFD.xml → DocBody → DocRoot
  → parseDocumentXml()     // Document.xml → 页面列表 + 资源引用
  → parsePublicResXml()    // 字体定义
  → parseDocumentResXml()  // 图片资源索引
  → preloadImages()        // 提取 ZIP 中的图片，创建 Image 对象
  → 返回 Ofd 对象

所有图片在解析阶段就预加载到 Ofd.images Map 中，渲染阶段是纯同步操作------不会在 Canvas 绘制中途异步等待图片加载。

渲染：从 OFD XML 到 Canvas 像素

OFD 页面由三种视觉元素组成：

TextObject------文字

这是最复杂的部分。OFD 的文字定位不是简单的「左上角 + 字号」，而是包含：

属性	说明
`Boundary`	文字区域边界（mm 单位）
`ReadDirection`	阅读方向：0=从左到右，90=竖排，180=从右到左
`CharDirection`	单字符旋转角度
`DeltaX/DeltaY`	逐字符偏移量，支持 `g N X` 批量缩写语法
`HScale`	水平缩放比例
`Weight`	字重（粗体）
`Italic`	斜体
`Alpha`	透明度
`CTM`	坐标变换矩阵
`Stroke`	描边属性（颜色 + 线宽）

一个典型的竖排发票文字块：

xml 复制代码

<TextObject ReadDirection="90" Boundary="28.5 52.08 5.95 40.18">
  <TextCode X="0" Y="0" DeltaY="g 6 5.95">密码区文字</TextCode>
</TextObject>

DeltaY="g 6 5.95" 意思是：接下来的 6 个字符，每个 Y 偏移 5.95mm（竖排逐字换行）。这种 g N X 批量缩写是 OFD 规范独有的，解析器必须正确展开。

渲染时，我们逐字符计算位置：

js 复制代码

// render.js 核心逻辑（简化）
for (let i = 0; i < text.length; i++) {
  const dx = expandDelta(deltaX, i);  // 展开 "g N X" 语法
  const dy = expandDelta(deltaY, i);
  x += dx * (readDir === 90 ? -1 : 1);
  y += dy * (readDir === 90 ? 1 : -1);
  ctx.fillText(text[i], px(x), px(y));
}

PathObject------路径/图形

当前版本将 PathObject 渲染为基于 Boundary 的矩形。OFD 规范中的 AbbreviatedData（类似 SVG path 的命令序列）尚未解析，这是后续版本的改进方向。

ImageObject------图片

从 ZIP 中提取 PNG/JPG 二进制数据，创建 Image 对象后绘制到 Canvas：

js 复制代码

ctx.drawImage(img, boundaryX, boundaryY, boundaryW, boundaryH);

模板页面：表单的秘密

OFD 文档大量使用模板页面 （Template Page）来实现表格布局。一张发票的背景表格线通常是模板层，实际数据是内容层，通过 ZOrder 决定叠加顺序：

xml 复制代码

<Page>
  <Template TemplateID="0" ZOrder="Background"/>
  <Content Layer="...">
    <TextObject ...>开票日期</TextObject>
    <TextObject ...>金额</TextObject>
  </Content>
</Page>

渲染时，先画模板（表格线），再画内容（文字数据），这和真实发票的视觉层次完全一致。

快速上手

安装

bash 复制代码

npm install @sharp9/ofdjs

Node.js 渲染还需要可选依赖：

bash 复制代码

npm install canvas linkedom   # 服务端渲染

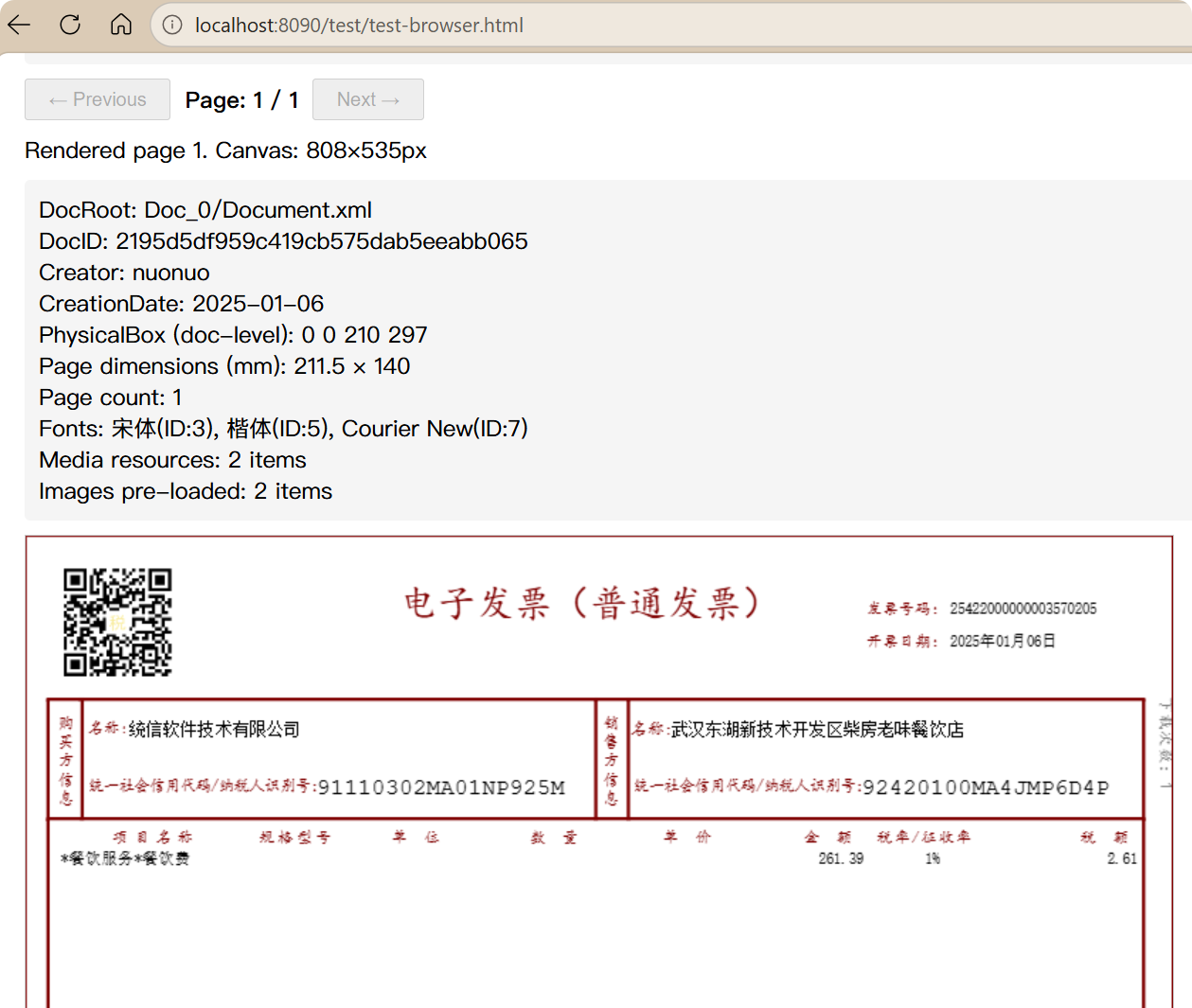

浏览器使用

html 复制代码

<script src="https://cdn.jsdelivr.net/npm/jszip@3/dist/jszip.min.js"></script>

<script type="module">
  import { readOfd, renderPageToCanvas, getPageCount } from '@sharp9/ofdjs';

  const fileInput = document.querySelector('#ofd-file');
  const canvas = document.querySelector('#ofd-canvas');

  fileInput.addEventListener('change', async (e) => {
    const ofd = await readOfd(e.target.files[0]);
    await renderPageToCanvas(ofd, 0, canvas, { dpi: 150 });
  });
</script>

7 行代码，一个 OFD 预览器。

Node.js 使用

js 复制代码

import { initDOMParser } from '@sharp9/ofdjs/xml-parser.js';
import { readOfd, renderPageToCanvas, exportOfdToPng } from '@sharp9/ofdjs';
import { createCanvas } from 'canvas';
import fs from 'fs';

await initDOMParser();  // 初始化 DOMParser polyfill

const buffer = fs.readFileSync('发票.ofd');
const ofd = await readOfd(new Uint8Array(buffer));

const dims = await getPageDimensions(ofd, 0);
const canvas = createCanvas(
  Math.round(dims.width * 96 / 25.4),
  Math.round(dims.height * 96 / 25.4)
);
await renderPageToCanvas(ofd, 0, canvas, { dpi: 96 });

fs.writeFileSync('page0.png', canvas.toBuffer('image/png'));

React 示例

jsx 复制代码

import { useState, useRef } from 'react';
import { readOfd, renderPageToCanvas, getPageCount, getPageDimensions } from '@sharp9/ofdjs';

function OfdViewer() {
  const [ofd, setOfd] = useState(null);
  const [pageIndex, setPageIndex] = useState(0);
  const canvasRef = useRef(null);

  const handleFile = async (e) => {
    const file = e.target.files[0];
    if (!file) return;
    const ofdData = await readOfd(file);
    setOfd(ofdData);
    setPageIndex(0);
  };

  React.useEffect(() => {
    if (ofd && canvasRef.current) {
      renderPageToCanvas(ofd, pageIndex, canvasRef.current, { dpi: 150 });
    }
  }, [ofd, pageIndex]);

  return (
    <div>
      <input type="file" accept=".ofd" onChange={handleFile} />
      <canvas ref={canvasRef} />
    </div>
  );
}

Vue 3 示例

vue 复制代码

<template>
  <input type="file" accept=".ofd" @change="handleFile" />
  <canvas ref="canvasRef" />
</template>

<script setup>
import { ref, watch, nextTick } from 'vue';
import { readOfd, renderPageToCanvas } from '@sharp9/ofdjs';

const ofd = ref(null);
const canvasRef = ref(null);

async function handleFile(e) {
  ofd.value = await readOfd(e.target.files[0]);
}

watch(ofd, async () => {
  if (!ofd.value) return;
  await nextTick();  // 等 Vue 完成 DOM 更新
  await renderPageToCanvas(ofd.value, 0, canvasRef.value, { dpi: 150 });
});
</script>

⚠️ Vue 的注意点：由于 <canvas> 通过 v-if 条件渲染，watch 触发时 DOM 可能还未挂载。必须用 await nextTick() 等 Vue 完成 DOM 更新后再渲染。

API 一览

函数	说明
`readOfd(source)`	解析 OFD 文件，source 支持 File、Blob、ArrayBuffer 或 URL
`renderPageToCanvas(ofd, pageIndex, canvas, options?)`	渲染指定页到 Canvas
`renderOfdToCanvas(ofd, canvas, options?)`	依次渲染所有页
`exportOfdToPng(ofd, pageIndex?, options?)`	导出页为 PNG Blob
`getPageCount(ofd)`	获取页数
`getPageDimensions(ofd, pageIndex?)`	获取页面尺寸（mm）
`initDOMParser()`	Node.js ESM 环境 DOMParser 初始化

渲染选项：

选项	默认值	说明
`dpi`	97	每英寸点数，用于 mm → px 转换
`scale`	1	附加缩放因子

当前限制与路线图

这是一个 v0.1.0------能用的，但还没做到完美：

限制	计划
`AbbreviatedData` 未解析，PathObject 仅渲染矩形	v0.2：完整 SVG-like 路径解析
CTM 未应用于 PathObject	v0.2：矩阵变换支持
JBIG2/TIFF/BMP 图片不支持	后续：格式扩展
仅支持 ESM，不支持 CJS/require()	考虑提供 CJS bundle
Node.js 中文字体回退 sans-serif	建议用户自行注册字体路径

为什么做这个库？

中国的电子发票全面推广后，OFD 格式的使用量急剧增长。但开发者在 JavaScript 生态中面对 OFD 文件几乎束手无策------没有可用的解析库，没有可用的渲染方案，浏览器里打不开，Node.js 里导不出来。

@sharp9/ofdjs 的目标是填补这个空白：让 OFD 在 JavaScript 世界里和 PDF 一样容易处理。

一行安装，七行代码，浏览器里就能看到发票。

链接

📦 npm: https://www.npmjs.com/package/@sharp9/ofdjs
🐙 GitHub: https://github.com/isee15/ofdjs
📖 OFD 标准: GB/T 33190-2016
