SA8397 相机链路架构

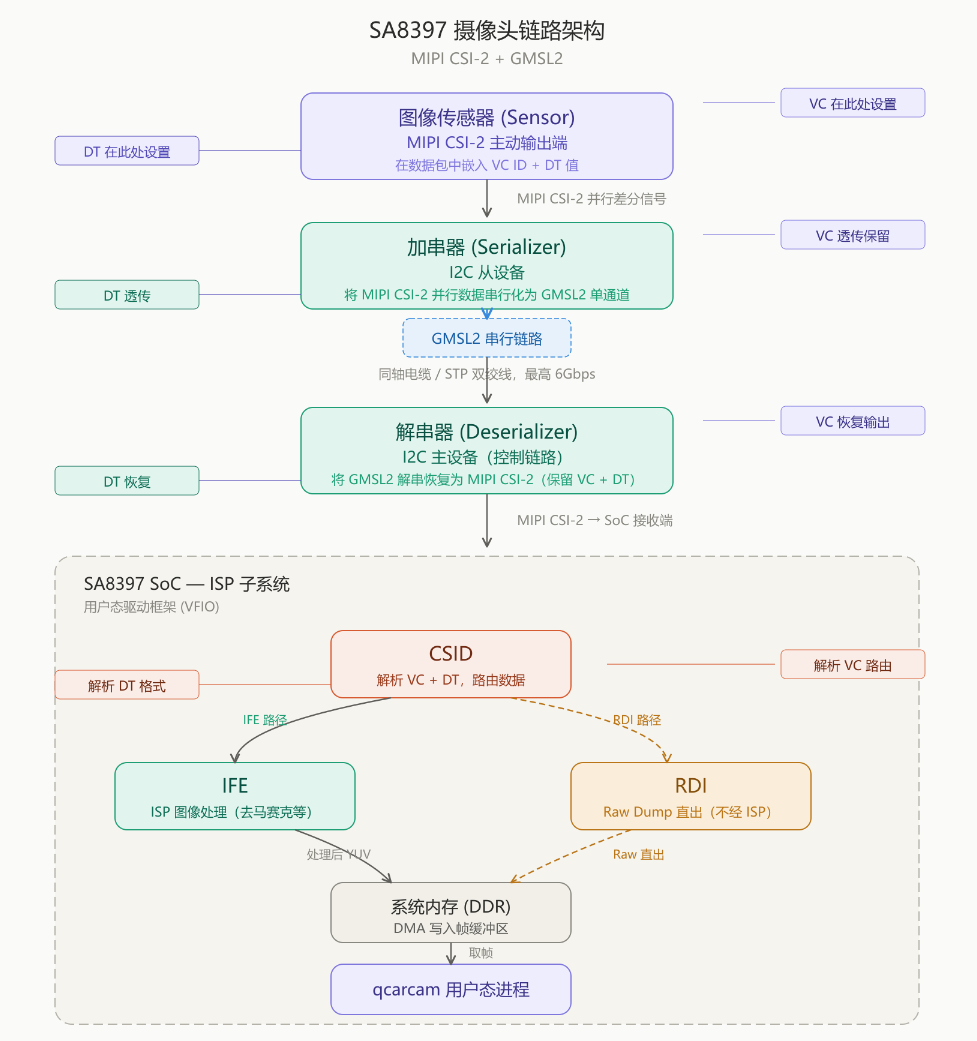

在SA8397摄像头链路架构中，图像数据会从摄像头模组产出，经过加串器，解串器后到达SOC，内部根据不同的需求经过不同的链路最终到达不同的目的地。下面对其中经常遇到以及非常基础的几大模块进行说明。

1. CSID --- Camera Serial Interface Decoder

是什么： 高通 ISP 前端硬件模块，位于 SoC 内部，是 MIPI CSI-2 物理层（CSIPHY）和后续图像处理模块之间的桥梁。

在链路中的位置： 解串器（MAX96712）输出 MIPI CSI-2 信号 → CSID → IFE/RDI

起什么作用：

接收来自 CSIPHY 的 MIPI CSI-2 数据包
解析 VC（Virtual Channel）：根据数据包中的 VC ID（0-3），将数据路由到不同的 IFE 或 RDI 通道
解析 DT（Data Type）：根据 DT 值（如 0x2B=RAW10, 0x2C=RAW12）确定像素格式，配置后续处理模块
产生 SOF（Start of Frame）/ EOF（End of Frame）中断，通知系统帧的开始和结束
支持多 VC 同时接收，实现多 sensor 复用同一 MIPI 物理链路

2. RDI --- Raw Dump Interface

是什么： 高通 ISP 子系统中的一个原始数据直出接口，是 CSID 之后的一个可选数据路径。

在链路中的位置： CSID → RDI → 内存（DMA 直写）

起什么作用：

当应用需要获取 sensor 的原始 Bayer/RAW 数据（未经 ISP 处理）时，开启 RDI 路径
数据从 CSID 直接通过 RDI 写入系统内存，不经过 IFE 的 ISP 处理（去马赛克、降噪、色彩校正等）
典型用途：raw 图抓取、计算机视觉算法（直接处理 Bayer 数据）、低延迟场景
与 IFE 路径并行存在：同一帧数据可以同时走 IFE 处理后输出 + RDI raw dump 输出

与 IFE 的区别：

特性	RDI 路径	IFE 路径
数据处理	无处理，raw 直出	ISP 处理（去马赛克、降噪等）
输出格式	RAW8/10/12/14	NV12/YUV420 等处理后格式
延迟	低	较高（经过处理）
典型用途	raw 图抓取、CV 算法	预览、录像、显示

3. VC --- Virtual Channel（虚拟通道）

是什么： MIPI CSI-2 协议层概念，不是硬件模块。用 2-bit ID（0~3）标识同一物理 MIPI 链路上的不同数据流。

在链路中的位置： 贯穿整个链路，从 sensor 输出到 SoC CSID 解析：

复制代码

Sensor（设置 VC ID）→ 加串器（保留 VC 标签）→ 解串器（恢复 VC 标签）→ CSID（解析 VC，路由到对应 IFE/RDI）

起什么作用：

多 sensor 复用：4 个 camera 模组可以通过同一组 MIPI 差分线传输数据，只要各自使用不同的 VC ID
同一 sensor 多数据流：一个 sensor 可以同时输出多路数据（如主摄 + 深度图），每路使用不同的 VC
VC 与 cameraId 的映射：解串器需要正确配置 VC 映射，CSID 也需要正确配置 VC→IFE/RDI 的路由

4. DT --- Data Type（数据类型）

是什么： MIPI CSI-2 协议层概念，嵌入在每个数据包的包头中，用 6-bit 值标识 payload 的数据格式。

在链路中的位置： 由 sensor 在输出数据时设置，贯穿整个链路，最终由 CSID 解析：

复制代码

Sensor（设置 DT 值）→ 加串器/解串器（透传）→ CSID（解析 DT，配置 IFE/RDI 数据格式）

常见的 DT 值（MIPI CSI-2 标准）：

DT 值（十六进制）	数据格式
0x2A	RAW8
0x2B	RAW10
0x2C	RAW12
0x2D	RAW14
0x18	RGB888
0x1E	YUV422 8-bit

起什么作用：

CSID 解析 DT 后，告知后续 IFE/RDI 模块数据的具体格式，以便正确解析和存储
如果 DT 配置错误（如 sensor 输出 RAW10 但 CSID 配置为 RAW12），会导致图像颜色异常或数据错位

链路数据流向总结

复制代码

Sensor
  │  输出 MIPI CSI-2 数据包（含 VC ID + DT 值）
  ▼
加串器
  │  GMSL 编码，将 VC/DT 信息封装在 GMSL 包头中
  ▼
GMSL2 串行链路（同轴电缆或 STP 双绞线）
  │
  ▼
解串器
  │  GMSL 解码，恢复 MIPI CSI-2 格式（含 VC + DT）
  │  通过 I2C 控制链配置 sensor/加串器
  ▼
SA8397 SoC --- MIPI CSI-2 接收端
  │
  ├─ CSIPHY（物理层，接收差分信号）
  │
  ├─ CSID（解码层，解析 VC/DT，路由数据）
  │     ├─ 若 VC=0 → 路由到 IFE path 0 或 RDI path 0
  │     ├─ 若 VC=1 → 路由到 IFE path 1 或 RDI path 1
  │     └─ 若 VC=2/3 → 路由到对应 path
  │
  ├─ IFE（ISP 处理，输出 YUV/NV12 等格式到内存）
  │
  └─ RDI（Raw Dump，输出 RAW 格式直接到内存）
       │
       ▼
   系统内存（DMA 写入）
       │
       ▼
   qcarcam 用户态进程（取帧，送显示/算法）
