一、 直流无刷电机
1. 直流无刷电机介绍
直流无刷电机（BLDC Motor）是一种采用电子换向替代机械换向器的直流电机，由定子、转子、位置传感器（如霍尔传感器）和控制器组成。
核心组件
- 定子：通常由硅钢片叠压而成，绕组分布在定子槽中，通入三相交流电产生旋转磁场
- 转子：由永磁体（如钕铁硼）构成，在定子磁场作用下产生转矩并旋转
- 位置传感器：检测转子位置，为控制器提供换向信号（常用霍尔传感器或编码器）
- 控制器：接收位置信号并控制定子绕组电流换向，实现电机持续旋转
工作原理
通过位置传感器实时检测转子磁极位置，控制器根据检测结果依次给定子三相绕组通电，使定子磁场与转子永磁磁场始终保持90°左右的空间夹角，从而产生持续的电磁转矩驱动电机旋转。相比传统有刷电机，省去了机械换向器和电刷，避免了摩擦损耗和火花问题。
主要优势
- 高效率（通常可达85%-95%）
- 长寿命（无电刷磨损）
- 低噪声（无机械换向冲击）
- 高转速范围
- 良好的调速性能
典型应用
- 新能源汽车驱动系统
- 工业自动化设备
- 无人机动力系统
- 家用电器（如空调压缩机、洗衣机）
- 医疗设备

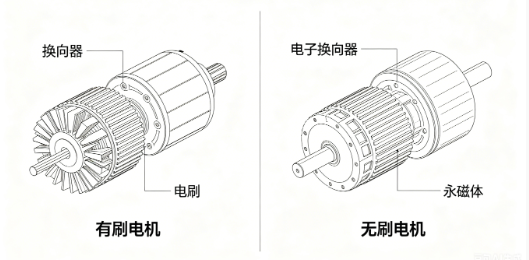

2. 直流无刷电机与传统有刷电机对比
结构差异
| 对比项 | 有刷直流电机 | 无刷直流电机 |
|---|---|---|
| 换向方式 | 机械换向（电刷+换向器） | 电子换向（控制器+位置传感器） |
| 转子结构 | 绕组转子 | 永磁体转子 |
| 定子结构 | 永磁体定子 | 绕组定子 |
| 接触部件 | 有（电刷与换向器接触） | 无（非接触式） |
性能对比
效率与能耗
- 有刷电机：由于电刷与换向器之间存在摩擦损耗和接触电阻，效率通常在70%-85%之间，能量损失较大
- 无刷电机：消除了机械摩擦损耗，效率可达85%-95%，节能效果显著，特别适合长时间运行场景
寿命与维护
- 有刷电机 ：
- 电刷属于易损件，需要定期更换
- 换向器会产生碳粉，需要清理维护
- 典型寿命：1000-3000小时
- 无刷电机 ：
- 无电刷磨损，主要损耗来自轴承
- 几乎免维护
- 典型寿命：10000-30000小时以上
噪声与电磁干扰
- 有刷电机 ：
- 机械换向产生较大噪声（通常60-80dB）
- 电刷火花产生较强电磁干扰（EMI）
- 不适合对噪声敏感的环境
- 无刷电机 ：
- 运行平稳，噪声低（通常30-50dB）
- 无火花，电磁干扰小
- 适合医疗设备、办公环境等静音要求高的场合
转速与功率密度
- 有刷电机 ：
- 受限于机械换向能力，最高转速通常不超过10000rpm
- 功率密度相对较低
- 高速运行时电刷磨损加剧
- 无刷电机 ：
- 转速范围广，可达50000-100000rpm甚至更高
- 功率密度高，同等体积下输出功率更大
- 高速性能优异
控制性能
- 有刷电机 ：
- 控制简单，直接调节电压即可调速
- 响应速度较慢
- 低速时转矩脉动明显
- 无刷电机 ：
- 需要专用控制器，控制算法复杂
- 动态响应快，调速精度高
- 可实现精确的位置控制和转矩控制
- 支持FOC（磁场定向控制）等高级控制策略
成本分析
- 有刷电机 ：
- 初始成本低（结构简单）
- 维护成本高（需定期更换电刷）
- 全生命周期成本较高
- 无刷电机 ：
- 初始成本高（需要控制器和传感器）
- 维护成本极低
- 长期运行经济效益更好
综合对比表
| 指标 | 有刷电机 | 无刷电机 | 优势方 |
|---|---|---|---|
| 效率 | 70%-85% | 85%-95% | 无刷 |
| 寿命 | 1000-3000h | 10000-30000h+ | 无刷 |
| 维护需求 | 高 | 低 | 无刷 |
| 噪声水平 | 高 | 低 | 无刷 |
| 电磁干扰 | 强 | 弱 | 无刷 |
| 最高转速 | <10000rpm | >50000rpm | 无刷 |
| 控制复杂度 | 简单 | 复杂 | 有刷 |
| 初始成本 | 低 | 高 | 有刷 |
| 功率密度 | 较低 | 高 | 无刷 |
| 可靠性 | 一般 | 高 | 无刷 |
3. 直流无刷电机的分类
- 从相角上分：60度、120度相位角
- 按速度分：高速无刷电机、低速无刷电机
- 是否有位置传感器分：有位置传感器无刷电机、无位置传感器无刷电机
- 反电动势：梯形波：BLDC，正弦波：PMSM永磁同步电机
- 按结构形式分：内转子电机、外转子电机
内转子电机与外转子电机对比
结构差异
内转子电机（Inrunner）
- 结构特点：转子在内部，定子在外部
- 工作原理：内部的永磁体转子旋转，外部的定子绕组固定
- 常见应用：传统工业电机、电动汽车驱动、机床主轴
外转子电机（Outrunner）
- 结构特点：转子在外部，定子在内部
- 工作原理：外部的永磁体转子旋转，内部的定子绕组固定
- 常见应用：无人机电机、风扇、硬盘驱动器、电动工具
性能对比
| 对比项 | 内转子电机 | 外转子电机 |
|---|---|---|
| 转动惯量 | 较小 | 较大 |
| 动态响应 | 快 | 较慢 |
| 转矩密度 | 较低 | 较高 |
| 散热性能 | 较好（定子在外） | 一般（定子在内） |
| 最高转速 | 高（可达50000rpm+） | 相对较低（通常<20000rpm） |
| 结构稳定性 | 好 | 需考虑离心力影响 |
| 安装方式 | 轴输出，便于连接负载 | 外壳旋转，可直接驱动 |
| 防护等级 | 较易实现高防护 | 转子外露，防护较难 |
二、直流无刷电机的重要参数
1. 电气参数
额定电压（Rated Voltage）
- 定义：电机设计的工作电压，通常为直流电压
- 常见值：12V、24V、36V、48V、72V等
- 影响：决定电机的转速范围和功率输出能力
- 注意：实际工作电压应在额定电压±10%范围内
额定电流（Rated Current）
- 定义：电机在额定负载下连续运行时的电流
- 单位：安培（A）
- 影响：与电机输出功率和发热直接相关
- 选型要点：驱动器电流容量应大于电机额定电流的1.5-2倍
额定功率（Rated Power）
- 定义：电机在额定工况下输出的机械功率
- 计算公式 ：P = T × ω = T × (2πn/60)
- P：功率（W）
- T：转矩（N·m）
- n：转速（rpm）
- 分类：输入功率（电功率）和输出功率（机械功率）
- 效率关系：输出功率 = 输入功率 × 效率
相电阻（Phase Resistance）
- 定义：定子每相绕组的直流电阻
- 单位：欧姆（Ω）
- 影响 ：
- 决定铜损大小（P_loss = I²R）
- 影响电机发热和效率
- 电阻越小，效率越高
- 典型值：几毫欧到几欧姆不等
相电感（Phase Inductance）
- 定义：定子每相绕组的电感量
- 单位：毫亨（mH）
- 影响 ：
- 影响电流响应速度
- 电感越大，电流变化越慢，转矩脉动越小
- 影响PWM开关频率选择
- 典型值：0.1-10mH
反电动势常数（Back EMF Constant, Ke）
- 定义：电机旋转时产生的反电动势与转速的比值
- 单位：V/krpm 或 V/(rad/s)
- 物理意义：反映电机的电磁设计特性
- 计算公式 ：Ke = E / ω
- E：反电动势（V）
- ω：角速度（rad/s）
- 应用：用于无传感器控制算法中的位置估算
转矩常数（Torque Constant, Kt）
- 定义：电机产生的转矩与电流的比值
- 单位：N·m/A
- 计算公式：Kt = T / I
- 重要关系：在国际单位制中，Kt = Ke（数值相等）
- 应用：用于转矩控制和电流环设计
2. 机械参数
额定转速（Rated Speed）
- 定义：电机在额定电压和额定负载下的稳定运行转速
- 单位：转/分钟（rpm）
- 影响因素：电压、负载、极对数
- 计算公式：n = (U - I×R) / Ke
最高转速（Maximum Speed）
- 定义：电机允许的安全运行最高转速
- 限制因素 ：
- 机械强度（转子离心力）
- 轴承承载能力
- 控制器开关频率
- 反电动势限制
- 典型值：可达50000-100000rpm
额定转矩（Rated Torque）
- 定义：电机在额定工况下可连续输出的转矩
- 单位：牛·米（N·m）或克·厘米（g·cm）
- 计算：T = Kt × I
- 注意：长期运行不应超过额定转矩
峰值转矩（Peak Torque / Stall Torque）
- 定义：电机短时内可输出的最大转矩（堵转转矩）
- 特点 ：
- 通常是额定转矩的2-3倍
- 只能短时间运行（避免过热）
- 受限于最大电流和磁饱和
- 应用：加速、过载能力评估
极对数（Pole Pairs）
- 定义：转子永磁体的磁极对数
- 常见值：2极、4极、6极、8极等（极对数=极数/2）
- 影响 ：
- 决定电机的基速和转矩特性
- 极对数越多，转矩越大，最高转速越低
- 影响反电动势频率：f = (p × n) / 60
电子转速=实际转速*电机极对数
转动惯量（Moment of Inertia）
- 定义：转子抵抗角加速度的能力
- 单位：kg·m² 或 g·cm²
- 影响 ：
- 影响动态响应速度
- 惯量越小，加减速越快
- 影响系统稳定性
- 应用：伺服系统匹配时需考虑负载惯量比
3. 性能参数
效率（Efficiency）
- 定义：输出机械功率与输入电功率的比值
- 计算公式：η = (P_out / P_in) × 100%
- 典型值：85%-95%
- 影响因素 ：
- 铜损（绕组电阻损耗）
- 铁损（铁芯磁滞和涡流损耗）
- 机械损耗（轴承摩擦、风阻）
- 高效区：通常在额定负载的60%-80%时效率最高
空载电流（No-load Current）
- 定义：电机在无负载情况下运行的电流
- 组成 ：
- 铁损电流
- 机械损耗电流
- 很小的铜损
- 意义：反映电机的内部损耗，空载电流越小越好
空载转速（No-load Speed）
- 定义：电机在无负载情况下的转速
- 特点：略高于额定转速（约5%-10%）
- 计算：n₀ ≈ U / Ke
温升（Temperature Rise）
- 定义：电机运行时温度与环境温度的差值
- 单位：开尔文（K）或摄氏度（℃）
- 绝缘等级 ：
- B级：允许温升80K（最高130℃）
- F级：允许温升105K（最高155℃）
- H级：允许温升125K（最高180℃）
- 影响：温升过高会降低效率和寿命
热阻（Thermal Resistance）
- 定义：电机散热能力的指标
- 单位：℃/W 或 K/W
- 意义：热阻越小，散热越好，允许持续输出功率越大
4. 其他重要参数
KV值（速度常数）
-
定义：每伏特电压对应的空载转速
-
单位：rpm/V
-
计算：KV = n₀ / U
-
应用：常用于无人机电机选型
- 高KV值：高转速、低转矩（适合小螺旋桨高速飞行）
- 低KV值：低转速、高转矩（适合大螺旋桨重载飞行）
举例来说，如果KV值是100，工作电压是10V，则实际转速就是 100*10=1000RPM。
电气时间常数（Electrical Time Constant）
- 定义：电流达到稳态值63.2%所需的时间
- 计算：τ_e = L / R
- 意义：反映电流响应速度，影响控制带宽
机械时间常数（Mechanical Time Constant）
- 定义：转速达到稳态值63.2%所需的时间
- 意义：反映机械响应速度
齿槽转矩（Cogging Torque）
- 定义：由定子齿槽与永磁体相互作用产生的周期性转矩波动
- 影响 ：
- 造成低速运行不平稳
- 产生噪声和振动
- 抑制方法：斜槽设计、分数槽绕组、优化磁极形状
转矩脉动（Torque Ripple）
- 定义：输出转矩的周期性波动
- 表示：通常用百分比表示（相对于平均转矩）
- 原因 ：
- 换向过程中的电流切换
- 反电动势波形非理想
- 齿槽效应
- 要求：精密应用中要求转矩脉动<5%
