5G/6G毫米波射频芯片测试，如何解决OTA测试中的"测不准"与"效率低"？
随着5G Advanced（5G-A）的全面商用以及6G研究的如火如荼，射频芯片正式迈入了毫米波（Millimeter Wave）与太赫兹的超高频时代。
对于射频测试测量工程师来说，超高频和超大带宽在带来极致速率的同时，也带来了一场颠覆性的工程灾难。在传统的 Sub-6GHz 频段，我们习惯了用一根高频射频线缆连接芯片和仪表，进行安稳的"传导测试（Conducted Test）"。但在毫米波时代，这种好日子彻底结束了。
由于毫米波芯片（如相控阵波束赋形芯片、前端模块FEM）高度集成了阵列天线，芯片上根本没有留给测试的射频引脚（RF Pin）。走向 OTA（Over-the-Air，空口）暗室测试，成了毫米波射频芯片测试的唯一选择。
然而，当前的毫米波 OTA 测试，正死死地卡在两大行业泥潭里：第一，空间电磁环境太复杂，测不准；第二，多通道天线阵列校准太繁琐，效率极低。
今天我们就来硬核拆解，在毫米波芯片 OTA 测试中，如何解决"测不准"与"效率低"的致命痛点。
🛑 痛点一：毫米波 OTA 为什么"测不准"？
传统传导测试的链路是固定的、可量化的。但 OTA 测试是将信号发射到三维空间中，链路中引入了无数的变数。
1. 灾难性的路径损耗（Path Loss）
毫米波在空气中的衰减极其剧烈，暗室内的测试天线（喇叭天线）到芯片（DUT）之间的空间距离，会产生几十 dB 的路径损耗。更糟糕的是，射频线缆、转接头、微波暗室内部的反射，都会引入无法预测的驻波和多径干扰，直接导致 EVM（误差矢量幅度） 和 ACLR（相邻通道泄漏比） 等核心指标严重恶化。
2. 传统解法与避坑：去嵌入（De-embedding）与精细校准
要测得准，必须把整个空间的传输矩阵（S参数）彻底摸透，并在测试结果中精确扣除。
工程师需要利用标准增益喇叭天线在暗室的"静区（Quiet Zone）"进行严苛的传输增益校准。如果你的测试系统不能实时、动态地加载线缆和空间的 .s2p / .s4p 损耗矩阵，测出来的功率谱和星座图绝对是一团乱麻。
🛑 痛点二：相控阵阵列天线为什么"效率极低"？
毫米波芯片为了弥补空间损耗，通常采用大规模相控阵（Phased Array）天线技术，通过调整几十甚至上百个天线单元的相位和幅度，实现波束赋形（Beamforming）。
这就给测试吞吐量（Throughput）带来了毁灭性打击：
-
测试项呈指数级暴增： 一个 64 通道的相控阵芯片，每个通道都有几百个相位和幅度控制档位。如果你想完整评估它的波束指向、增益平面、方向图（Antenna Pattern），测试点位动辄数十万个。
-
三维转台与仪表的低效"串行握手"： 传统的测试模式下，测试软件命令机械转台转动 1° ➔ 停下 ➔ 软件通过 VISA 发送指令让频谱仪读数 ➔ 读完再通知转台转动。各家仪表和转台之间都在进行低效的软件层握手空等待。测一颗芯片的方向图往往要花几个小时，根本没办法走向量产线。
🚀 破局之道：基于"零代码"的射频光电自动化测试软件中枢
面对毫米波 OTA 测试的"多维度耦合、海量测试点、高精度去嵌入"挑战，靠堆人工、写死 Python 脚本的传统测试模式已经走入死胡同。行业要爆发，测试必须走向"硬件级硬同步"与"软件层解耦"的全面自动化。
为了帮国内的射频芯片研发团队和封测厂解套，我们推出了全新架构的工业级射频自动化测试软件平台，通过新一代的软件技术对 OTA 测试实施降维打击：
1. 硬件级微秒协同（触发式扫频），将测试时间从小时级缩短到秒级
针对三维波束扫描效率低下的痛点，软件底层采用了成熟的工业级多线程并发架构，实现了机械转台、信号源、频谱仪之间的硬件级级联触发（Hardware Trigger）。
系统支持"飞拍（Fly-by）"测试模式：转台在连续匀速旋转的过程中，每转过微小角度，直接通过硬件引脚触发频谱仪在毫秒内完成 EVM 和功率抓取。彻底消灭了仪表的软件通信空等待时间，将原本需要几小时的方向图测试压缩到了几十秒内。
2. 内置高频去嵌入（De-embedding）引擎，还你最真实的芯片指标
软件可加入尖端的数学矩阵运算模块，支持一键导入暗室、线缆和夹具的 S 参数。在数据被捕获的瞬间，系统在底层自动完成动态损耗扣除与路径补偿，直接呈现最真实的芯片端（DUT）天线接口参数，彻底解决毫米波"测不准"的顽疾。
3. 首创"零代码（Zero-Code）"流程画布，拒绝做调脚本的机器
射频测试工程师的脑细胞应该花在分析波束赋形算法上，而不是浪费在无穷无尽的通用仪表的控制代码（SCPI）和多线程 Bug 里。

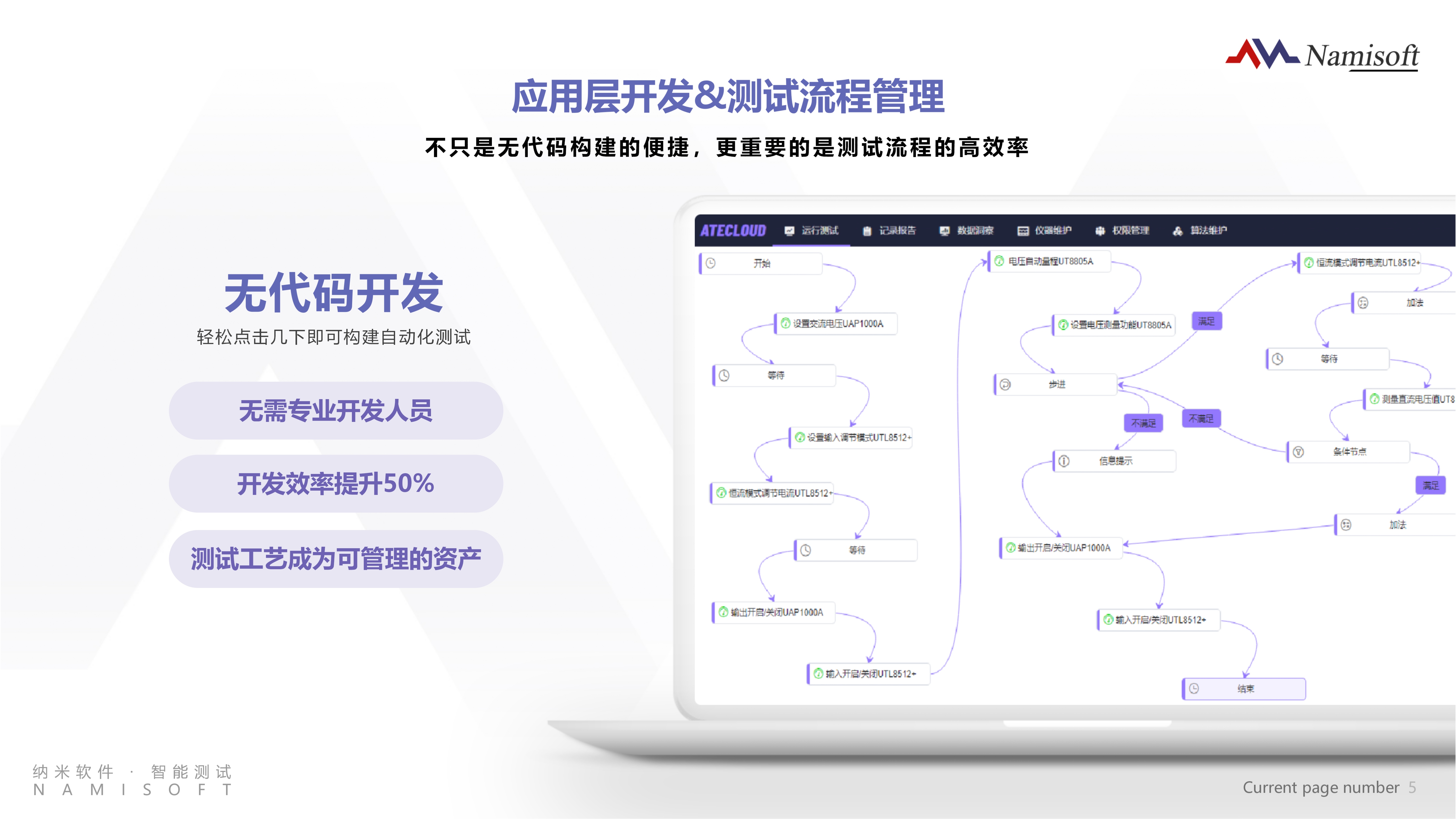

ATECLOUD彻底取消了传统的代码编写界面。 我们将"信号源频点配置"、"频谱仪通道校准"、"开关矩阵通道切换"、"转台坐标跳转"等核心操作，全部封装成了可视化的图形积木模块。
工程师不需要写一行 Python 或 LabVIEW 代码，只需在画布上用鼠标把积木拖拽组合、连线，就能在很快配置好一套复杂的毫米波芯片多通道自动循环测试流程。哪怕中途把是德科技（Keysight）的信号源换成了罗德与施瓦茨（R&S）或国产替代品牌，只需在下拉菜单里一键切设备，零代码引擎会自动完成底层通信指令的平滑切换，无需重写任何代码！
4. 数据全闭环，实时渲染三维波束方向图
测试生成的海量 EVM、ACLR、相位差数据自动与芯片批次、测试坐标绑定，直接汇入 SQL/Oracle 数据库。软件内置强大的可视化引擎，测试结束瞬间自动渲染出高清的三维波束方向图（3D Antenna Pattern）与良率打点图（Wafer Map），告别手动导出 Excel 拼接数据的历史。
结语
5G/6G毫米波与CPO、硅光芯片一样，下半场的竞争绝对是良率的竞争 和测试吞吐量的竞争。谁能把测试成本打下来，谁能把测试效率提上去，谁就能在万亿级的AI与通信红利中拿到绝对的主导权。
让研发工程师从"翻看厚厚仪表手册、天天修脚本 Bug"的苦役中解脱出来，拥抱标准、高效、零代码的自动化测试平台，才是国产射频前端产业链弯道超车的核心秘诀。
