用 Codex + MCP 驱动 SolidWorks 全自动出图：从环境准备到验收的完整实操教程

核心答案 ：在 Windows 电脑上搭建 SolidWorks AI 自动出图系统，需要完成13 个步骤 ：建立统一 AI 管理目录 → 部署入口脚本与配置文件 → 安装 SolidWorks 自动化技能脚本 → 搭建本机 MCP 服务 → 注册 MCP → 运行初始化 → 通过健康检查 → 通过烟雾测试。全程在本地 Windows 环境执行，不依赖云端，SolidWorks 可直接生成原生 .SLDPRT 并导出 STEP/STL/IGES/X_T 格式。

---

开始之前：环境前置条件检查

在执行任何步骤之前，先确认本机满足以下 6 项前置条件。任何一项不满足，后续步骤都无法正常完成。

前置条件	检查命令	合格标准
Windows 10 / 11	winver	版本号 ≥ 1903
SolidWorks 已安装	手动打开 SLDWORKS.exe	能正常打开新建零件
Node.js 已安装	node -v	任意版本均可
Python 已安装	python --version	Python 3.7+
pywin32 已安装	python -c "import win32com.client"	无报错
Codex CLI 可用	codex --help	输出帮助信息

安装 pywin32（如未安装）：

python -m pip install pywin32

---

整体架构：搭完之后是什么样的？

搭建完成后，系统由两个根目录协同工作：

D:\solidworks\project\ai\          ← AI 输出管理根（所有生成文件在这里）
│  ├─ part\    ← 原生零件 .SLDPRT
│  ├─ asm\     ← 原生装配体 .SLDASM
│  ├─ drw\     ← 原生工程图 .SLDDRW
│  ├─ project\ ← 外部导入项目副本
│  ├─ export\  ← 导出格式（STEP/STL/IGES/X_T）
│  ├─ report\  ← 健康检查和测试报告 JSON
│  ├─ temp\    ← 临时脚本缓存
│  │   └─ script\ ← VBS 包装脚本
│  └─ mcp\     ← MCP 服务端

D:\UsersData\Documents\Codex\...\ai-3d-codex-solidwork\   ← 项目工作区
│  ├─ sw-ai.ps1              ← 统一入口（最外层）
│  └─ system\
│      ├─ config\
│      │   └─ solidworks-ai-system.json  ← 主配置
│      └─ scripts\
│          └─ sw-ai.ps1      ← 真正的调度器

---

第一阶段：建立目录结构（步骤 1-2）

步骤 1：创建 AI 管理根目录

打开 PowerShell（建议以管理员身份），一次性执行：

powershell

复制

New-Item -ItemType Directory -Force -Path `
  'D:\solidworks\project\ai', `
  'D:\solidworks\project\ai\part', `
  'D:\solidworks\project\ai\asm', `
  'D:\solidworks\project\ai\drw', `
  'D:\solidworks\project\ai\project', `
  'D:\solidworks\project\ai\export', `
  'D:\solidworks\project\ai\temp', `
  'D:\solidworks\project\ai\temp\script', `
  'D:\solidworks\project\ai\report', `
  'D:\solidworks\project\ai\mcp'

步骤 2：创建项目工作区目录

powershell

复制

New-Item -ItemType Directory -Force -Path `
  'D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork', `
  'D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork\system', `
  'D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork\system\config', `
  'D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork\system\scripts', `
  'D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork\docs'

验证：确认两个目录均已创建，各子目录结构正确。

---

第二阶段：部署脚本与配置（步骤 3-4）

步骤 3：写入统一入口脚本 sw-ai.ps1

文件路径：D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork\sw-ai.ps1

内容：

powershell

复制

Set-StrictMode -Version Latest
$ErrorActionPreference = 'Stop'

$scriptPath = Join-Path $PSScriptRoot 'system\scripts\sw-ai.ps1'
$output = @(& powershell -ExecutionPolicy Bypass -File $scriptPath @args 2>&1 | ForEach-Object { $_.ToString() })
if ($LASTEXITCODE -ne 0) {
  throw ($output -join [Environment]::NewLine)
}

($output -join [Environment]::NewLine).Trim()

这个脚本做什么：它是最外层转发层，把所有命令和参数原封不动地传给内层真正的调度器，隔离执行策略和权限问题。

步骤 4：写入主配置文件

文件路径：D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork\system\config\solidworks-ai-system.json

内容（按你的实际路径调整 solidworks_exe 和 template_path）：

json

复制

{
  "managed_workspace_root": "D:\\solidworks\\project\\ai",
  "stage_root": "D:\\solidworks\\project\\ai\\temp",
  "temp_script_root": "D:\\solidworks\\project\\ai\\temp\\script",
  "solidworks_exe": "D:\\solidworks\\SOLIDWORKS\\SLDWORKS.exe",
  "template_path": "C:\\ProgramData\\SOLIDWORKS\\SOLIDWORKS 2025\\templates\\gb_part.prtdot",
  "skill_root": "C:\\Users\\你的用户名\\.codex\\skills\\solidworks-cad-automation",
  "subdirectories": ["part", "asm", "drw", "project", "export", "temp", "report"],
  "default_export_formats": ["STEP", "STL", "IGES", "X_T"],
  "smoke_test_flange": {
    "outer_diameter_mm": 160,
    "center_hole_diameter_mm": 72,
    "bolt_circle_diameter_mm": 120,
    "bolt_hole_count": 8,
    "bolt_hole_diameter_mm": 14,
    "thickness_mm": 18
  }
}

注意 ：skill_root 里的用户名路径需要替换为你的实际 Windows 用户名。

---

第三阶段：部署自动化技能脚本（步骤 5-6）

步骤 5：部署 solidworks-cad-automation 技能目录

技能目录最终位置：C:\Users\你的用户名\.codex\skills\solidworks-cad-automation

scripts 子目录下必须包含以下 7 个文件：

文件名	用途
new-parametric-flange.ps1	参数化法兰建模
new-part-from-vbs.ps1	自定义 VBS 几何体建模
convert-to-sldprt.ps1	中性格式转原生
export-solidworks-file.ps1	格式导出
inspect-solidworks-file.ps1	模型属性读取
solidworks-common.ps1	公共 COM 启动逻辑
solidworks_file_ops.py	Python COM 操作实现

步骤 6：修正 solidworks-common.ps1 的 COM 启动逻辑

这是整套系统稳定性的关键步骤，不能跳过。

打开 solidworks-common.ps1，找到 VBS 预置代码中的 COM 启动部分，确保它是：

vbs

复制

' ✅ 必须是这个 - 始终新建干净 COM 会话
Set app = CreateObject("SldWorks.Application")
app.Visible = True

而不是：

vbs

复制

' ❌ 禁止这个 - 会接管可能已经损坏的旧会话
Set app = GetObject(, "SldWorks.Application")

同时确认 StageRoot 和 TempRoot 默认值指向正确：

powershell

复制

# 这两项默认值必须正确
$defaultStageRoot = "D:\solidworks\project\ai\temp"
$defaultTempRoot  = "D:\solidworks\project\ai\temp\script"

---

第四阶段：搭建 MCP 服务（步骤 7-10）

步骤 7：部署 MCP 服务目录

将 SolidWorks MCP 服务端文件放到 D:\solidworks\project\ai\mcp\。

目录下至少需要 5 个文件：server.js、package.json、package-lock.json、node_modules\、README.md

步骤 8：检查 server.js 关键配置

打开 server.js，确认以下三个常量路径正确：

javascript

复制

const SW_EXE = "D:\\solidworks\\SOLIDWORKS\\SLDWORKS.exe";           // SolidWorks 可执行文件
const DEFAULT_OUTPUT_ROOT = "D:\\solidworks\\project\\ai\\part";    // 输出根目录
const DEFAULT_TEMP_ROOT = "D:\\solidworks\\project\\ai\\temp\\script"; // VBS 临时脚本目录

三项都指向 AI 管理区才算正确配置。任何一项还指向旧路径，生成的文件就会出现在错误位置。

步骤 9：安装 MCP 依赖

cd D:\solidworks\project\ai\mcp
npm install

验证 package.json 中包含核心依赖：

json

复制

{
  "dependencies": {
    "@modelcontextprotocol/sdk": "^1.29.0",
    "zod": "^4.4.3"
  }
}

步骤 10：注册 MCP 到 Codex

先清除旧注册（如果有），再重新注册：

codex mcp remove solidworks-local
codex mcp add solidworks-local -- node D:\solidworks\project\ai\mcp\server.js

验证注册：

codex mcp get solidworks-local

输出中必须看到：

solidworks-local
  enabled: true
  transport: stdio
  command: node
  args: D:\solidworks\project\ai\mcp\server.js

---

第五阶段：验证系统（步骤 11-13）

步骤 11：初始化 AI 管理区

powershell

复制

powershell -ExecutionPolicy Bypass -File `
  'D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork\sw-ai.ps1' `
  init-root

成功后，D:\solidworks\project\ai 下的全部子目录均已就位。

步骤 12：运行健康检查

powershell

复制

powershell -ExecutionPolicy Bypass -File `
  'D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork\sw-ai.ps1' `
  health

必须通过的 7 项检查：

检查项	期望值	如果失败
solidworks_exe_exists	true	检查 SolidWorks 安装路径
template_exists	true	确认模板文件路径
skill_root_exists	true	确认技能脚本目录
skill_scripts_missing	[]（空数组）	补充缺失的脚本文件
python_modules_ok	true	运行 pip install pywin32
com_dispatch_ok	true	检查 SolidWorks 是否可正常启动
overall_ok	true	以上所有项均为 true

报告会写入 D:\solidworks\project\ai\report\health-时间戳.json，可以打开查看详细结果。

步骤 13：运行烟雾测试（全链路验证）

powershell

复制

powershell -ExecutionPolicy Bypass -File `
  'D:\UsersData\Documents\Codex\2026-05-28\ai-3d-codex-solidwork\sw-ai.ps1' `
  smoke-test

烟雾测试会自动完成完整链路：创建标准法兰 → 读取属性 → 导出 STEP/STL/IGES/X_T → 把 STEP 转回原生 SLDPRT → 生成报告。

通过标准：

验收项	成功标志
零件建模	part\ 目录下生成 .sldprt
属性读取	属性 JSON 成功输出
格式导出	.step .stl .igs .x_t 均存在
格式转换	STEP 转回的 .sldprt 已生成
整体状态	overall_ok = true

报告写入 D:\solidworks\project\ai\report\smoke-test-时间戳.json。

---

搭建完成后：日常使用命令速查

创建参数化法兰

powershell

复制

powershell -ExecutionPolicy Bypass -File ...\sw-ai.ps1 new-flange -Name main-flange

输出：D:\solidworks\project\ai\part\main-flange.sldprt

自定义 VBS 建模

powershell

复制

powershell -ExecutionPolicy Bypass -File ...\sw-ai.ps1 new-part-from-vbs `
  -BodyFile D:\solidworks\project\ai\temp\custom-body.vbs `
  -Name custom-part

批量格式导出

powershell

复制

powershell -ExecutionPolicy Bypass -File ...\sw-ai.ps1 export `
  -SourcePath D:\solidworks\project\ai\part\main-flange.sldprt `
  -Formats @('STEP','STL','IGES','X_T')

中性格式转原生

powershell

复制

powershell -ExecutionPolicy Bypass -File ...\sw-ai.ps1 convert `
  -SourcePath D:\solidworks\project\ai\export\main-flange\main-flange.step

读取模型属性

powershell

复制

powershell -ExecutionPolicy Bypass -File ...\sw-ai.ps1 inspect `
  -SourcePath D:\solidworks\project\ai\part\main-flange.sldprt

---

长期维护：系统保活规则

系统搭好之后，要长期稳定运行，记住这 5 条规则：

1. 每次大更新后 先跑 health，再跑 smoke-test，确认系统完整性
2. 所有 AI 自动化文件 只放 D:\solidworks\project\ai，不随手丢到桌面或下载目录
3. 外部中文路径项目 先用 import-project 导入，再操作
4. 定期运行 tidy，清理历史测试残留和 VBS 脚本缓存
5. 出现卡死时 ，优先排查：残留 cscript.exe → 残留 SLDWORKS.exe → MCP 注册路径是否正确

---

常见问题解答（FAQ）

Q：这套系统和直接让 AI 写 VBS 脚本有什么区别？

直接让 AI 写 VBS 只解决了"一次性建模"问题，但文件散落、路径不统一、无法复查。这套系统解决的是长期可维护 问题：统一入口、统一输出路径、JSON 报告审计、tidy 清理、health 监控，整个流程可追溯、可复现。

Q：smoke-test 用的是什么参数的法兰？

默认使用 solidworks-ai-system.json 中的 smoke_test_flange 配置：外径 160mm、中心孔 72mm、分布圆径 120mm、8 个螺栓孔（直径 14mm）、厚度 18mm。这个参数可以根据你的实际模板调整。

Q：可以一台机器同时跑多个 AI 建模任务吗？

不建议。SolidWorks COM 接口的并发支持较弱，多个任务同时写入同一 temp\script 目录容易产生 VBS 文件冲突。建议串行执行，每个任务完成后再启动下一个。

Q：import-project 做了什么操作？

它把 SourceDir 指定的外部目录完整复制到 D:\solidworks\project\ai\project\ProjectName，不修改原目录。后续所有操作从复制后的英文路径进行，原项目保持不变。

---

建模之前：你的方案想好了吗？

这份教程帮你搭好了执行层------从方案到图纸的最后一公里 。但工程上最难的往往不是出图，而是出什么图。

设计阶段遇到这些问题时，脚本帮不了你：

• 这个结构用什么原理实现更合理？
• 想减重但不能降强度，有没有更好的方案？
• 这个机构老是卡滞，问题出在哪个设计矛盾上？
• 空间太紧，常规方案都塞不进去，怎么办？

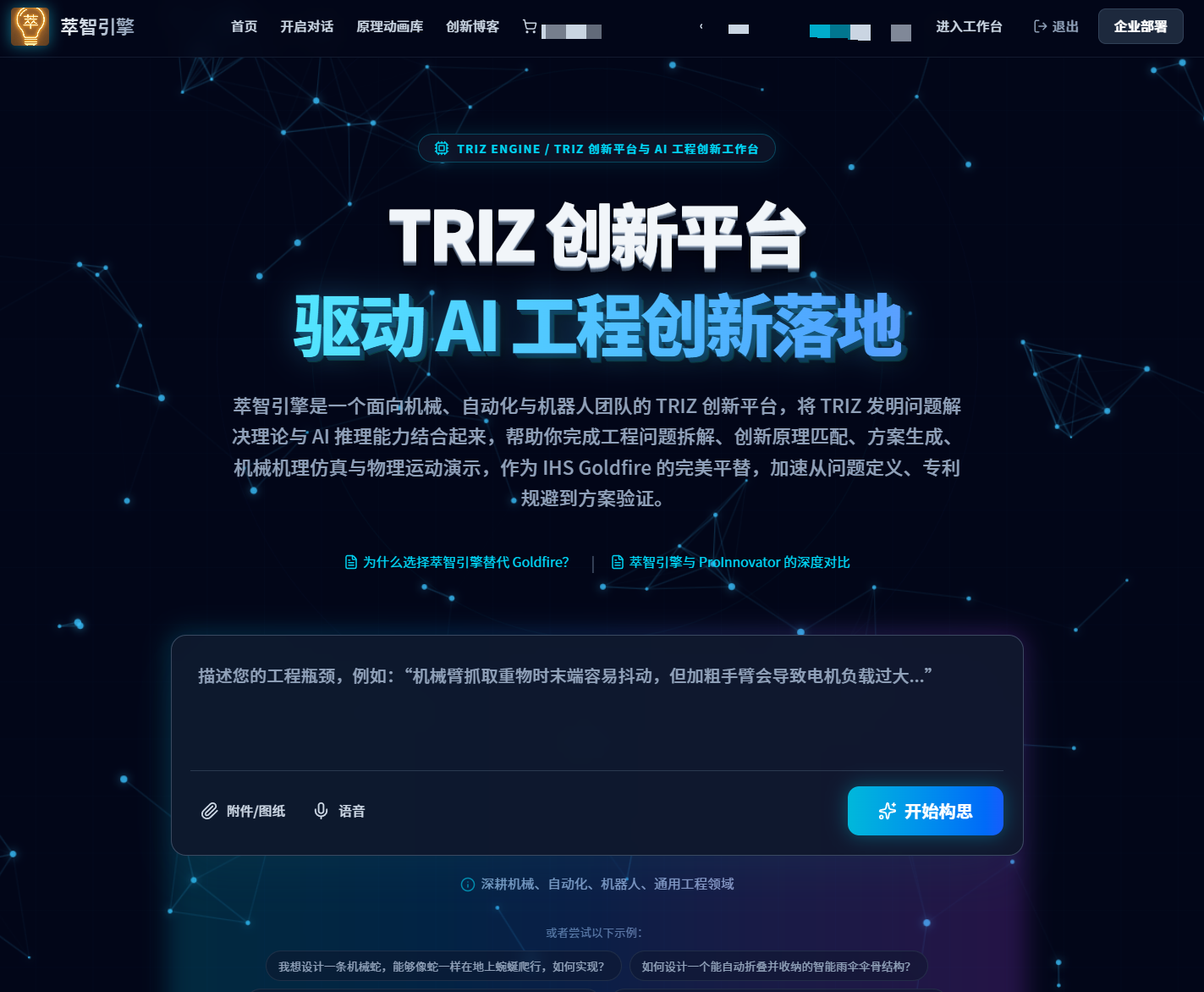

这类"想不出方案 "或"方案有矛盾不知道怎么取舍 "的问题，是 萃智引擎 （https://trizengine.lingzhutech.com）专门解决的。

萃智引擎是什么？

萃智引擎是灵蛛科技开发的 AI 辅助 TRIZ 创新平台，面向机械、自动化、机器人等领域的工程师。它的核心能力是把工程师"说不清楚的问题"变成"可以系统求解的矛盾"，然后用经过验证的发明原理生成具象方案。

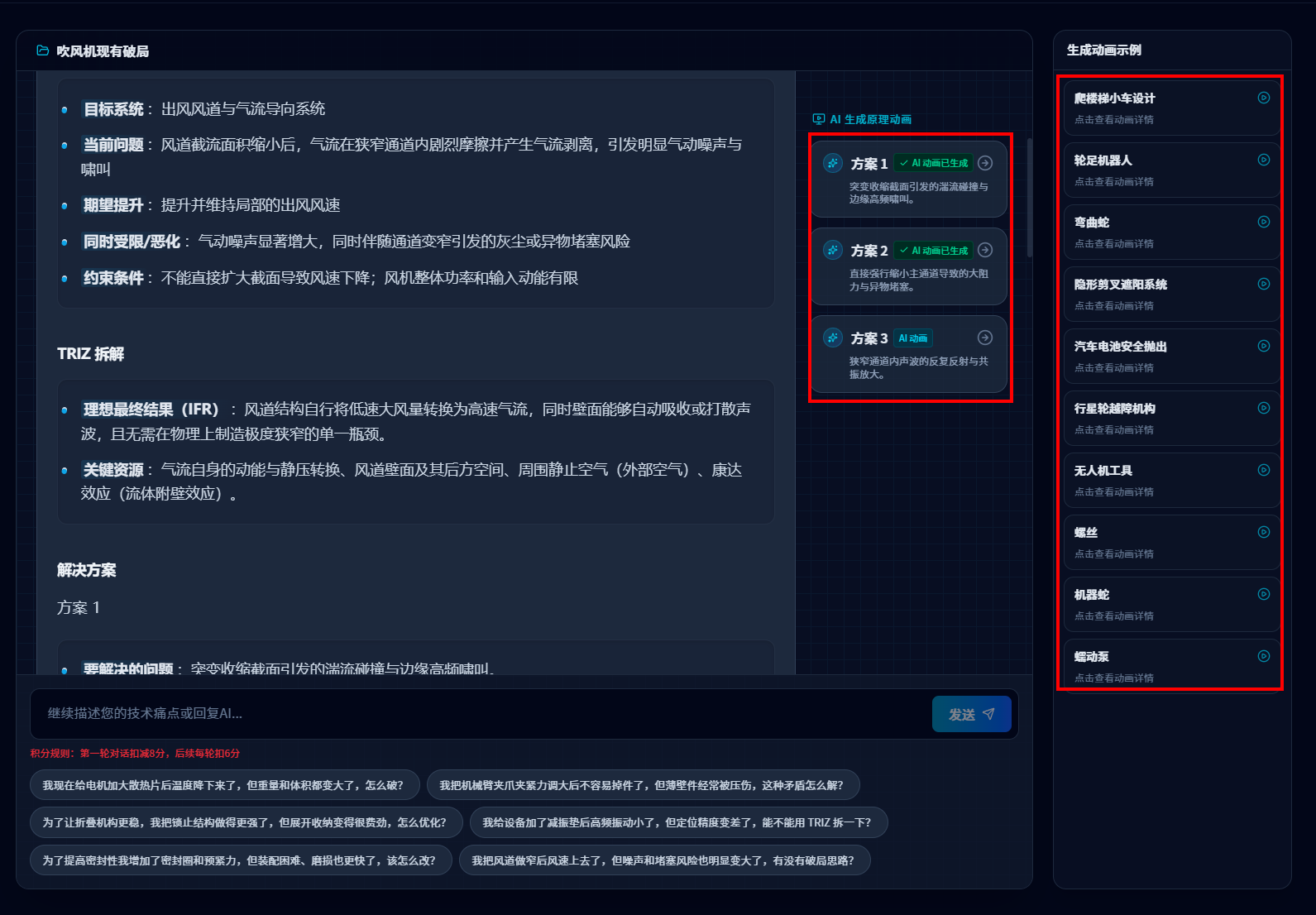

一次典型使用流程：

1. 用自己的话描述问题，例如："我有一个凸轮联动机构，现在要提高节拍，但提高节拍后振动增大，影响定位精度"
2. AI 自动识别矛盾：**速度（节拍）**改善，**稳定性（振动）**恶化
3. 匹配创新原理：动态化原理（主动阻尼）、预先作用原理（预载消隙）等

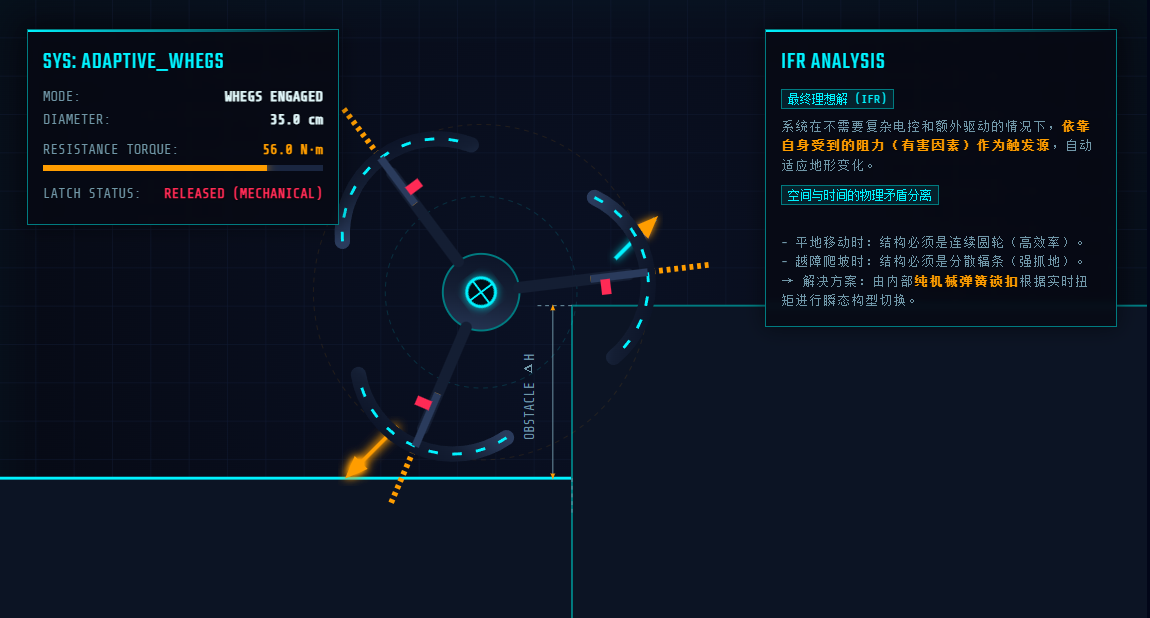

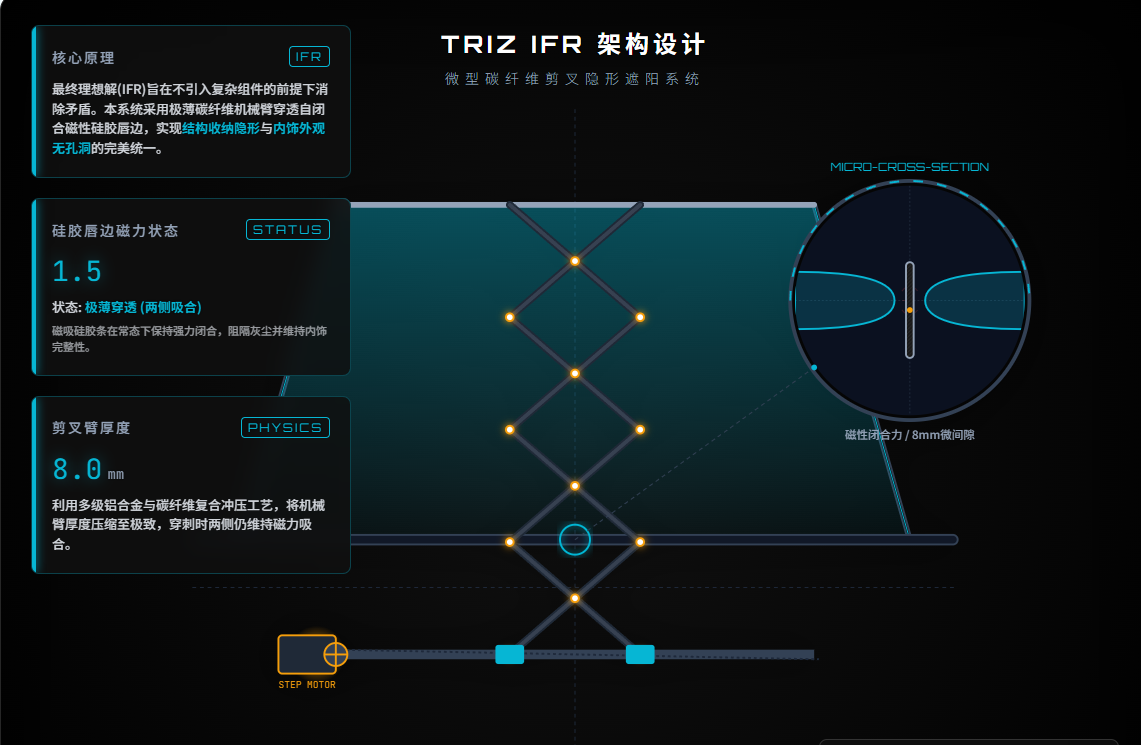

4. 生成方案卡片 + 2D/2.5D 原理动画，直观展示每个方案的机构运动效果
