webrtc源码解析概要介绍

一，整体架构设计

WebRTC 采用分层模块化 + 流水线 + 多线程设计，核心分为 5 大层级，从上到下：

1. API 层：对外暴露接口（C++/Java/ObjC），供业务层调用，屏蔽底层复杂逻辑
2. 媒体引擎层：音视频采集、渲染、编解码、预处理
3. 网络传输层：网络收发、协议封装、拥塞控制、QoS、ICE/NAT 穿透
4. 会话管理层：SDP 协商、信令交互、PeerConnection 会话管理
5. 基础公共层：线程、内存、日志、定时器、工具库、跨平台适配

核心设计特点

• 多线程模型：采集、编码、网络、渲染、业务逻辑线程隔离，避免阻塞
• 数据流水线：音视频帧以Frame对象流转，逐级处理（采集→预处理→编码→打包→发送）
• 异步回调：大量使用观察者模式、信号槽，事件驱动
• 跨平台抽象：平台相关逻辑抽离为rtc_base + 各平台适配层

二、源码目录主要结构

2.1 顶层核心目录

webrtc/
├── api/                # 【对外API入口】二次开发用 包含音频、视频neteq，网络控制等对外接口
├── audio/              # 音频全链路：采集、AEC、AGC、NS、混音、编码
├── video/              # 视频全链路：采集、滤镜、缩放、编码、渲染
├── media/              # 媒体会话管理，音视频轨道统一调度
├── pc/                 # 【PeerConnection 核心】会话、SDP、ICE、Track、RTP 会话管理
├── modules/            # 核心功能组件集合，所有音视频采集、编解码、前后处理、网络协议、拥塞控├──                         制、抖动缓冲等业务功能模块都集中在此，是整个媒体引擎的核心实现层。
├── rtc_base/           # 【基础库】线程、锁、网络、内存、定时器、字符串、跨平台等工具
├── rtc_tools           # 独立工具集 / 调试工具目录，不属于核心业务库，而是给开发者 / 测试人员                ├──                         用的命令行工具、音视频分析、网络诊断、数据转储与回放工具
├── call/               # 数据流调度中心，承上启下：对接上层 PeerConnection、下层媒体引擎 + 网├──                         络传输，统一管理一路完整通话链路的流、码率、拥塞控制、RTP/RTCP 收发
├── p2p/                # P2P 核心：ICE、STUN、TURN、NAT 穿透、候选地址
├── common_audio/       # 提供底层音频数据处理、数学运算、采样转换、波形操作、滤波等功能
├── common_video        # 视频相关工具库，如YUV数据转化，视频帧数据处理，h264数据处理等功能
├── sdk/                # 各平台 SDK 封装（Android/iOS/Windows 上层封装）
├── system_wrappers/    # 系统接口封装：摄像头、麦克风、文件、时钟
├── third_party/        # 第三方依赖：libvpx、opus、ffmpeg、ssl、protobuf 等
└── tools/              # 编译脚本、测试工具、demo

2.2 主要目录核心功能介绍

2.2.1 API （主要对模块进行二次开发）

webrtc提供的对外二次开发库，包含有7，

1. audio- 音频相关的有各种音频编码格式（如g711、ilbc/ops等）、音频帧，音频混音器、回音控制，回音探测和回声消除等对外接口库；

2. video-视频内置视频编解码、流解析、帧编码、图像编码、视频帧和视频流编解码等对外接口库；

3. transport- 数据传输相关的， 音频接口、视频接口、流媒体接口、码率设置、GCC、网络控制等对外接口；

4. crypto- 加解密接口， 帧的加密解密库，加解密库和参数设置库；

5.neteq - 针对neteq的对外库，以及neteq控制对外库和控制工厂库；

6.rtp- rtp头、rtp包信息、rtp参数等库

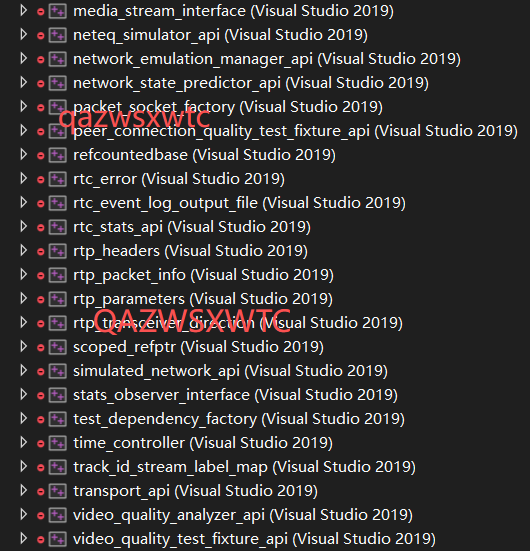

7. 其它各种对外库， 如下图，

2.2.2 PC（直接可以进行音视频会话开发）

如果想快速实现视频会话功能，可以直接使用该模块，实现音频会话，视频会话。

WebRTC 业务逻辑核心中枢，连接信令、媒体、网络。PeerConnection核心。

融合了 音频rtp接收器、音频轨道控制，声道控制管理以及数据的组成和传输，同样也支持视频RTP接收器，rtp轨道控制，以及视频的sdp和会话描述控制， 另外也包含sctp和srtp等相关协议模块。

2.2.3 rtc_base

该模块融合了很多基础公共功能，如内存控制、数学计算，字符串管理，锁控制、系统文件线程的等的封装、任务管理、base64，sigslot、时间戳、crc32，回调等基础模块。

大家可以学习Google对于基础公共模块的封装，好的可以借鉴。

2.2.4 modules

webrtc最核心的组件库，涉及整个音视频流程相关底层的模块，只做 "采集→处理→编解码→RTP→拥塞控制" 相关的底层功能，该目录包含有

1，音频

audio_coding ：

包括基础音频格式的编解码，还包括音频接收解码和编码发生的核心模块ACM2，音频网络控制适配模块，以及neteq控制模块

audio_device： 音频设备管理（麦克风和扬声器）

audio_mixer：音频混音

audio_processing：音频处理流程，具体可以参考我的文章webrtc 的audio process介绍（新版本webrtc）_webrtc-audio-processing-CSDN博客

2，网络

拥塞控制: 主要为GCC，具体可以参考我的文章：webrtc 拥塞控制GCC 和PCC -CSDN博客

包平滑控制： 主要用于控制包的发生时序，参考我的文章：webrtc pacing 平滑发包模块-CSDN博客

对端比特率评估： 可以参考我的文章：webrtc QOS-RemoteBitrateEstimator接收端带宽估计（1）-CSDN博客 和

webrtc QOS-RemoteBitrateEstimator接收端带宽估计-四个实例（2）-CSDN博客

rtp_rtcp : RTP和RTCP包针对相关音视频 格式的管理，RTP/RTCP控制器的管理，也包括相关fec，nack等拥塞控制的管理。

3.视频

video_capture： 视频获取，视频设备的控制和获取视频流的管理；

video_coding：视频主流格式（VP8/9,AVC/H264）的管理，视频帧的管理，以及视频缓冲区管理等相关功能；

video_processing： 视频降噪处理模块。

2.2.5 media

该模块主要融合音频和视频， 构建了音频引擎和视频引擎，统一封装音视频能力、解耦上层会话与底层硬件 / 算法模块，对外提供标准媒体接口，内部调度采集、处理、编解码、渲染全链路。

具体可以参考我的文章：webrtc voice engine 介绍（新版webrtc）-CSDN博客 和WebRtcVideoEngine模块介绍（新版webrtc）-CSDN博客

三、webrt通话流程介绍

阶段 1：初始化 & 创建核心对象

1. 业务层调用 PeerConnectionFactory::Create() 创建工厂
2. 通过工厂创建 PeerConnection，传入配置（ICE 服务器、编码参数）
3. 本地创建 MediaStream、AudioTrack/VideoTrack（音视频轨道）
4. 将 Track 添加到 PeerConnection

对应源码入口 pc/peer_connection_factory.cc → pc/peer_connection.cc

阶段 2：本地媒体采集（生产者）

1. 音频 / 视频设备启动采集（AudioDevice / VideoCapture）
2. 原始帧送入预处理模块（降噪、回声、缩放）
3. 预处理后帧送入编码器（VP8/H264/Opus）
4. 编码后裸码流交给 RTP 模块 打包为 RTP 包

链路 设备采集 → 预处理 → 编码 → RTP 打包

阶段 3：SDP 协商（信令交互，上层信令仅转发，WebRTC 不内置信令）

1. 发起端调用 CreateOffer() 生成本地 SDP
2. 本地调用 SetLocalDescription() 保存本地会话描述
3. 业务层通过自定义信令，把 Offer 发给远端
4. 远端 SetRemoteDescription()，调用 CreateAnswer() 生成应答
5. 应答回传给发起端，双方完成 SDP 协商

核心文件 pc/peer_connection.cc 中 CreateOffer / CreateAnswer / SetLocalDescription

阶段 4：ICE 候选收集 & 链路连通（NAT 穿透）

1. PeerConnection 启动 ICE 候选收集（本机内网 IP、端口、STUN 公网 IP、TURN 中继）
2. 候选地址通过信令交换给对端
3. ICE 算法遍历候选地址对，发送探测包，筛选最优链路
4. 链路连通后，UDP 通道就绪

核心文件 p2p/ice/、p2p/base/port.cc

阶段 5：RTP 发送 & RTCP 控流

1. RTP 数据包通过 ICE 建立的 UDP 链路发送
2. 接收端解析 RTP，重组帧、送入抖动缓冲
3. 解码 → 后处理 → 渲染播放
4. 双方周期性收发 RTCP 包：统计丢包、延迟、抖动，触发拥塞控制（GCC），动态调整发送码率

阶段 6：通话结束

关闭 Track、停止采集、销毁 PeerConnection、释放线程与资源。

四、二次开发重点改造点

• 自定义音视频采集 / 渲染（替换系统摄像头、录屏、外部流）
• 音频算法调优：AEC/NS/AGC 参数修改
• 拥塞控制改造：替换 GCC、自研控流算法
• 扩展协议：自定义 RTP 扩展头、私有信令
• 弱网优化：抖动缓冲、帧纠错、前向纠错 FEC、ARQ 重传
• 软硬编切换、第三方编解码器接入
